【摘要】：修改其中的引线标注方式，将箭头的大小设置为5，文字高度设置为5。在标注引线时，为了保证引线中的文字在同一水平线上，可以在合适的位置绘制一条辅助线。通过设计中心，将“明细表”图块插入到装配图中，插入点选择在标题栏的右上角处。图9-32 标注零件序号后的装配图图9-33 装配图明细表填写技术要求。将“文字”图层置为当前图层。
标注尺寸。在装配图中，不需要将每个零件的尺寸全部标注出来，需要标注的尺寸有：规格尺寸、装配尺寸、外形尺寸、安装尺寸以及其他重要尺寸。在本例中，只需要标注一些装配尺寸，而且其都为线性标注，比较简单，前面也有相应的介绍，这里就不再赘述，图9-30所示为标注后的装配图。

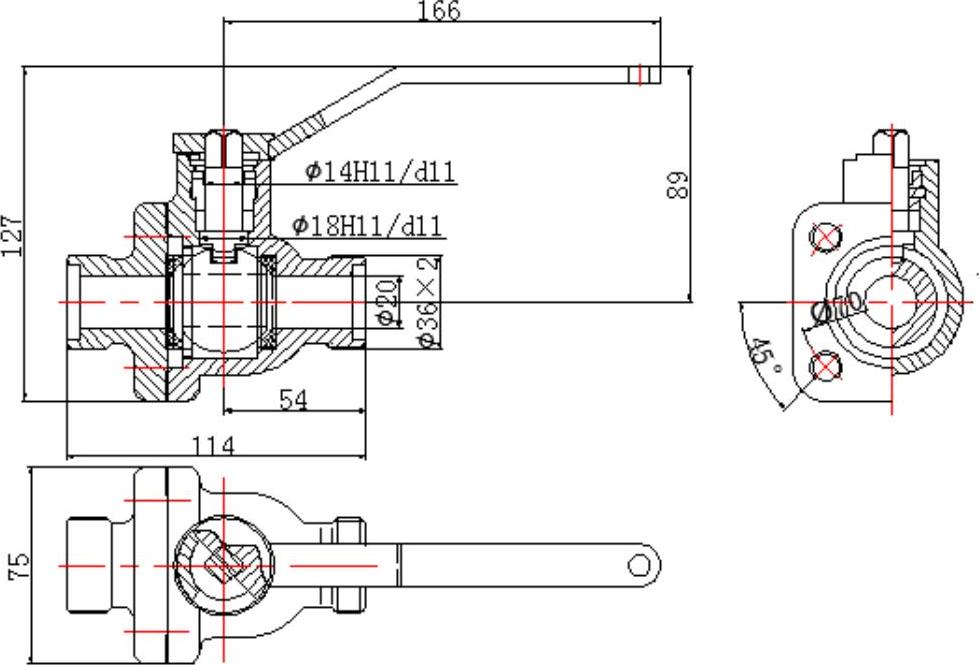

图9-30 标注尺寸后的装配图
标注零件序号。标注零件序号采用引线标注方式，单击“默认”选项卡“注释”面板下拉菜单中“标注样式”按钮
，弹出“修改标注样式”对话框，如图9-31所示。修改其中的引线标注方式，将箭头的大小设置为5，文字高度设置为5。在标注引线时，为了保证引线中的文字在同一水平线上，可以在合适的位置绘制一条辅助线。图9-32所示为标注零件序号后的装配图。标注完成后，将图中所有的视图移动到图框中合适的位置。

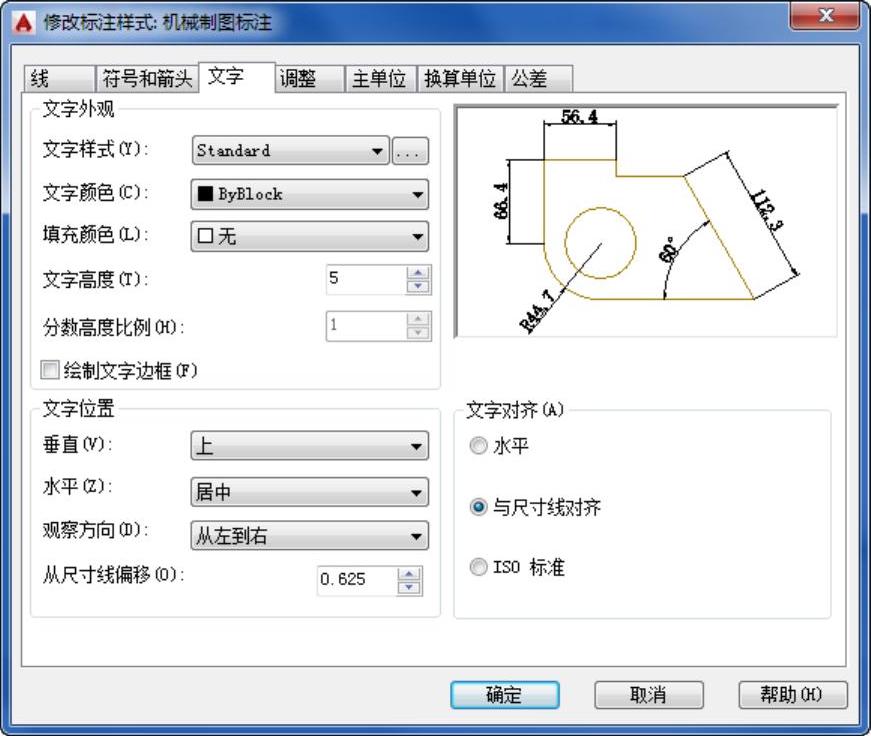

图9-31 “修改标注样式”对话框
标注零件序号。通过设计中心，将“明细表”图块插入到装配图中，插入点选择在标题栏的右上角处。插入“明细表”图块后，在使用“多行文字”命令填写明细表。图9-33所示为填写好的明细表。
图9-32 标注零件序号后的装配图(www.daowen.com)

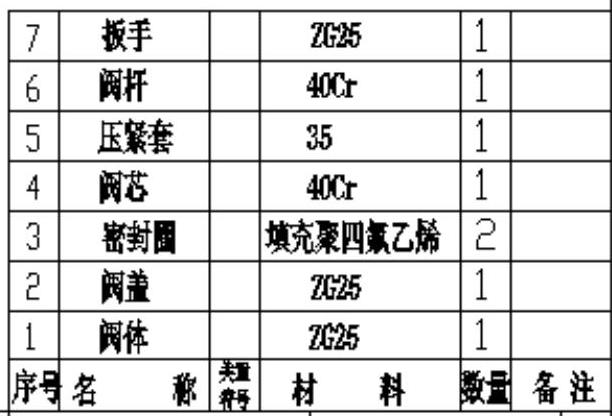

图9-33 装配图明细表
填写技术要求。
切换图层。将“文字”图层置为当前图层。
填写技术要求。单击“绘图”工具栏中的“多行文字”按钮
，填写技术要求。

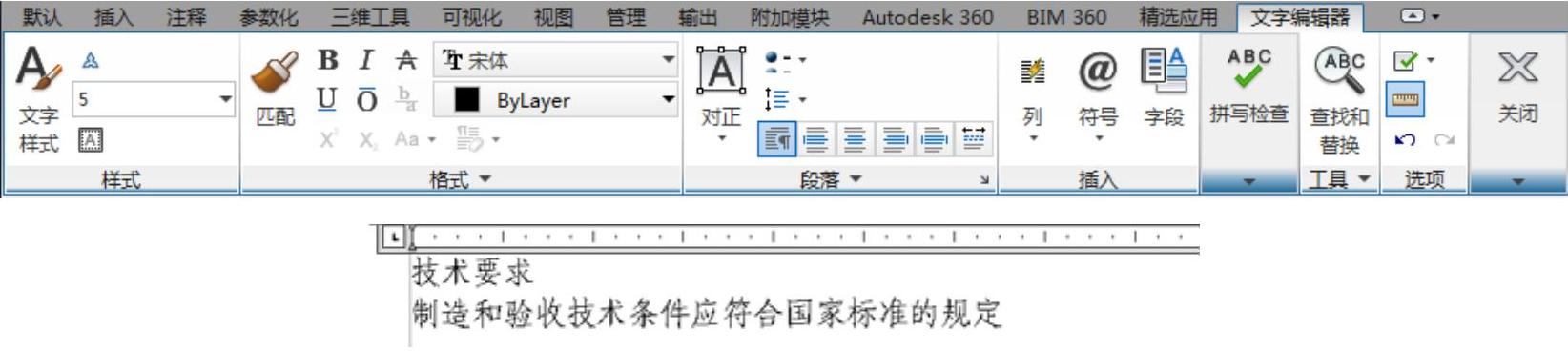

此时会弹出“文字编辑器”选项卡，在其中设置需要的样式、字体和高度，然后再键入技术要求的内容，如图9-34所示。
图9-34 “文字格式”对话框
