球阀装配图及操作指南

球阀装配平面图主要有阀体、阀盖、密封圈、阀芯、压紧套、阀杆和扳手零件图组成。在绘制零件图时,用户可以为了装配的需要,将零件的主视图以及其他视图分别定义成图块,但是在定义的图块中不包括零件的尺寸标注和定位中心线,图块的基点应选择在与其零件有装配关系或定位关系的关键点上。本例球阀平面装配图中所有的装配零件图在附赠光盘的“平面装配图”中,并且已定义好图块,用户可以直接应用。具体尺寸参考各零件的立体图。

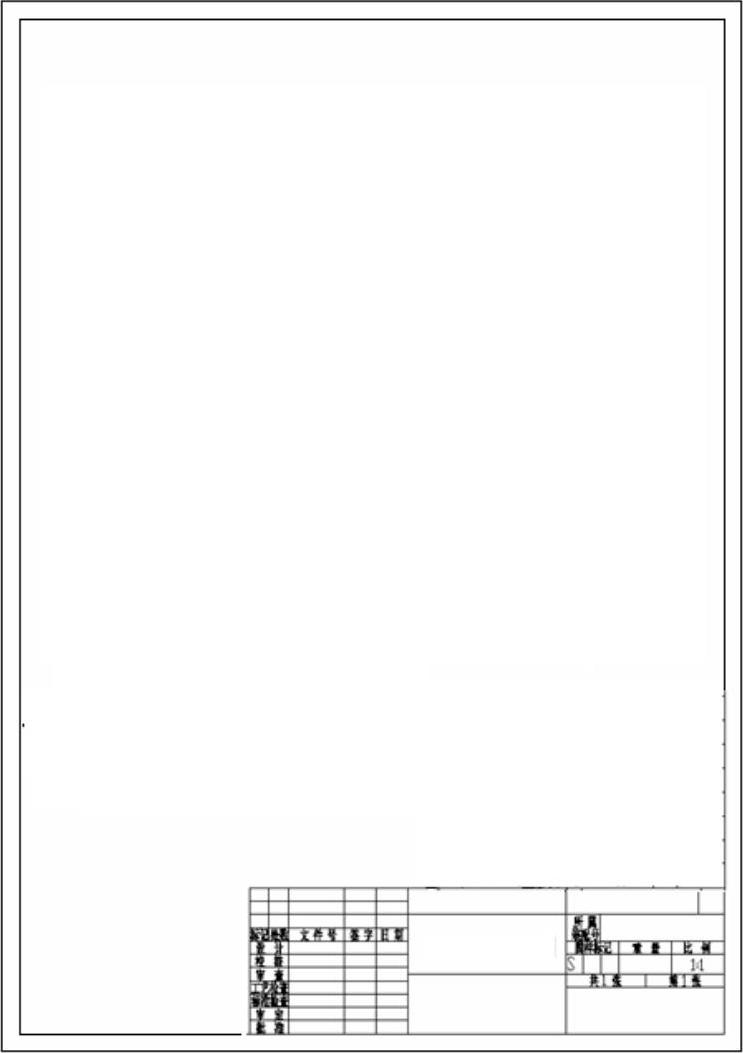

图9-6 球阀平面装配图模板


图9-7 “图层特性管理器”对话框

978-7-111-48872-9-Chapter09-17.jpg装配零件图。

978-7-111-48872-9-Chapter09-18.jpg插入阀体平面图。选择菜单栏中的“工具”→“选项板”→“设计中心”命令,AutoCAD弹出“设计中心”对话框,如图9-8所示。在AutoCAD设计中心中有“文件夹”“打开的图形”和“历史记录”等选项卡,用户可以根据需要选择相应的选项。

在设计中心中单击“文件夹”选项卡,则计算机中所有的文件都会显示在其中,在其中找出要插入阀体零件图的文件。选择相应的文件后,用鼠标双击该文件,然后用鼠标单击该文件中“块”选项,则图形中所有的块都会出现在右边的图框中,如图9-8所示。然后在其中选择“阀体主视图”块,用鼠标双击该块,则弹出“插入”对话框,如图9-9所示。

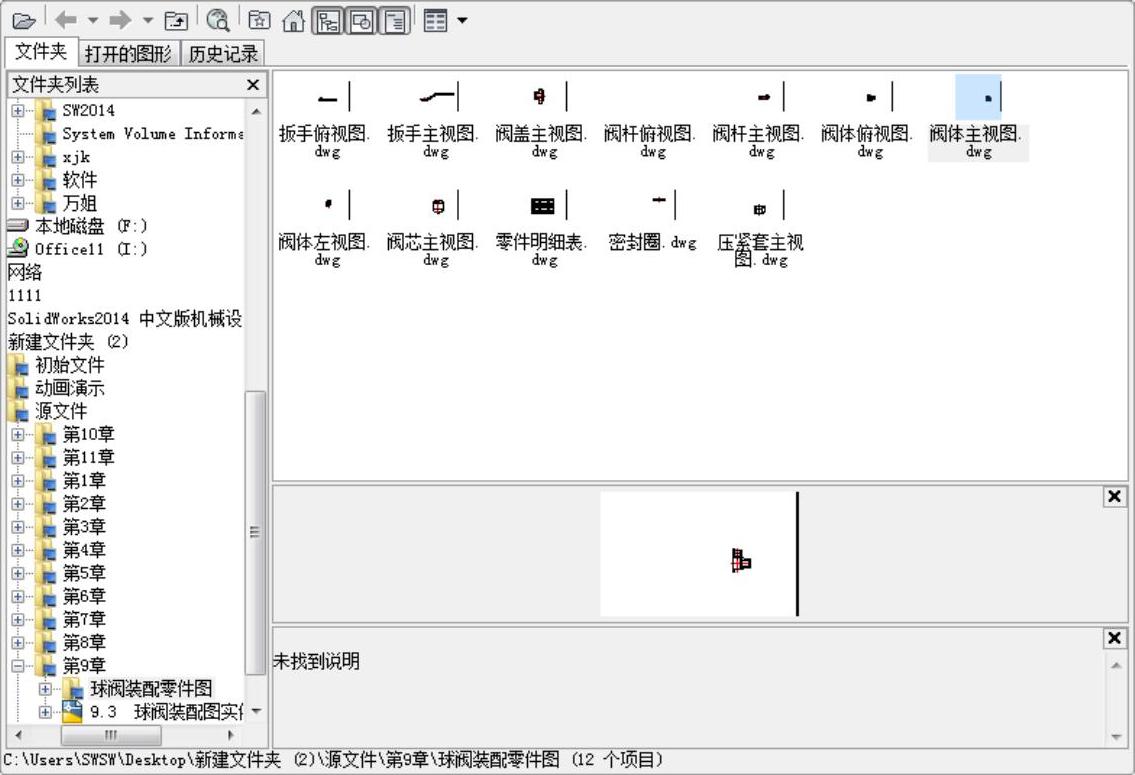

图9-8 “设计中心”对话框

按照图示进行设置,插入的图形比例为1:1,旋转角度为0,然后单击“确定”按钮,则此时AutoCAD在命令行会提示:指定插入点或[比例(S)/X/Y/Z/旋转(R)/预览比例(PS)/PX/PY/PZ/预览旋转(PR)]:

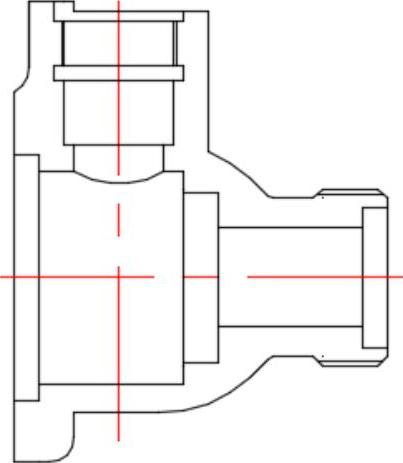

在命令行中输入“100,200”,则“轴主视图”块会插入到“球阀平面装配图”装配图中,且插入后轴右端中心线处的坐标为“100,200”,结果如图9-10所示。

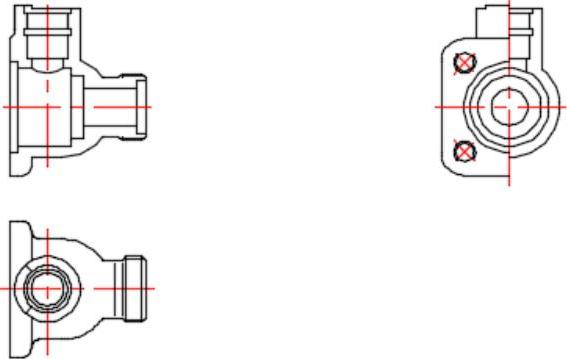

在“设计中心”对话框中继续插入“阀体俯视图”块,插入的图形比例为1:1,旋转角度为0,插入点的坐标为“100,100”;继续插入“阀体左视图”块,插入的图形比例为1:1,旋转角度为0,插入点的坐标为“300,200”,结果如图9-11所示。

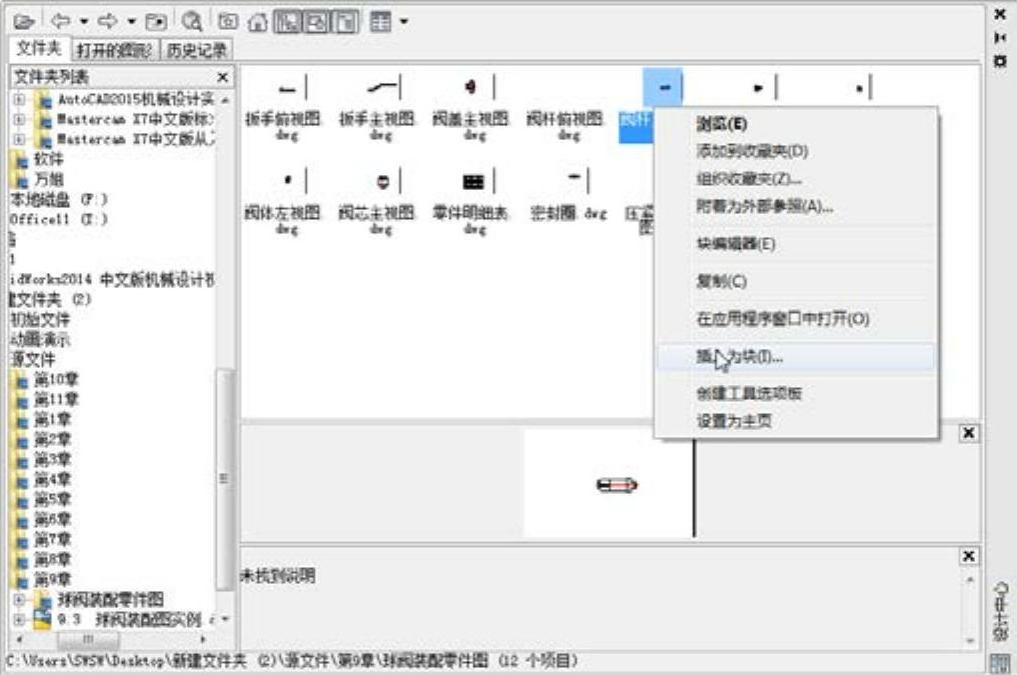

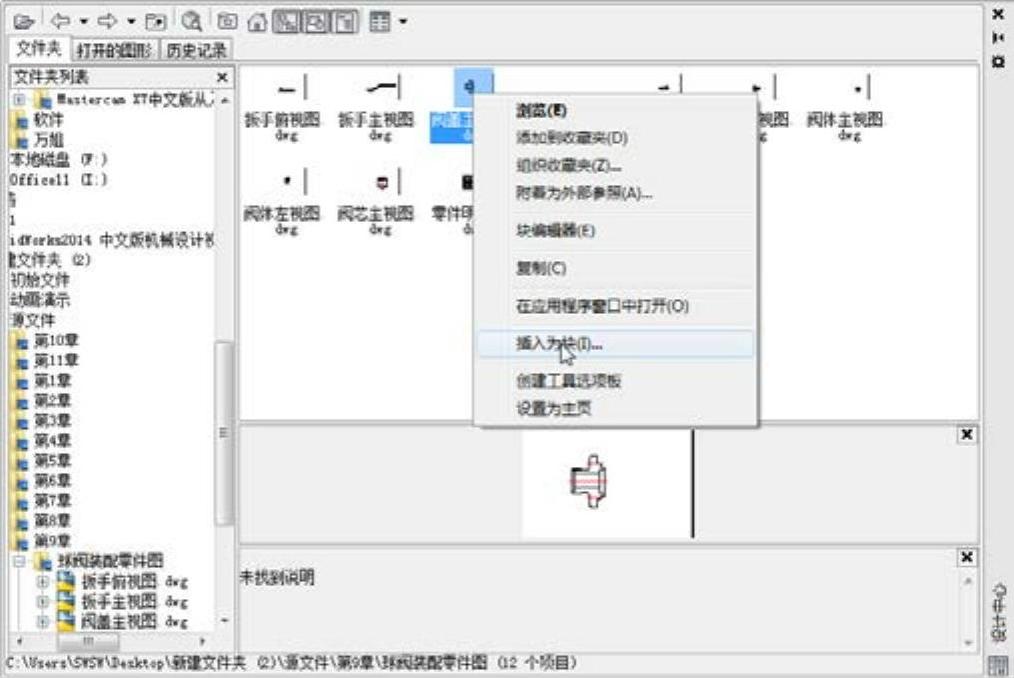

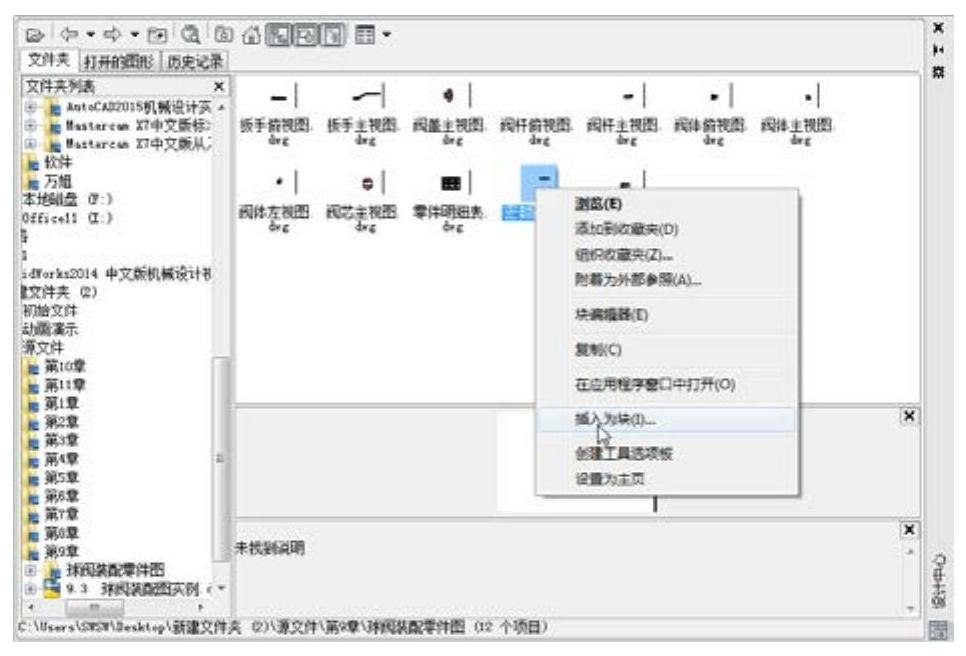

978-7-111-48872-9-Chapter09-20.jpg插入阀盖平面图。选择菜单栏“工具”→“选项板”→“设计中心”命令,弹出“设计中心”对话框,在相应的文件夹中找出“阀盖主视图”,并右键单击“阀盖主视图”,选择“插入为块”命令,如图9-12所示。插入“阀盖主视图”块,插入的图形比例为1:1,旋转角度为0,插入点的坐标为“-14,200”。由于阀盖的外形轮廓与阀体的左视图的外形轮廓相同,故“阀盖左视图”块不需要插入。因为阀盖是一个对称结构,所以把“阀盖主视图”块,插入到“阀体装配平面图”的俯视图中,结果如图9-13所示。

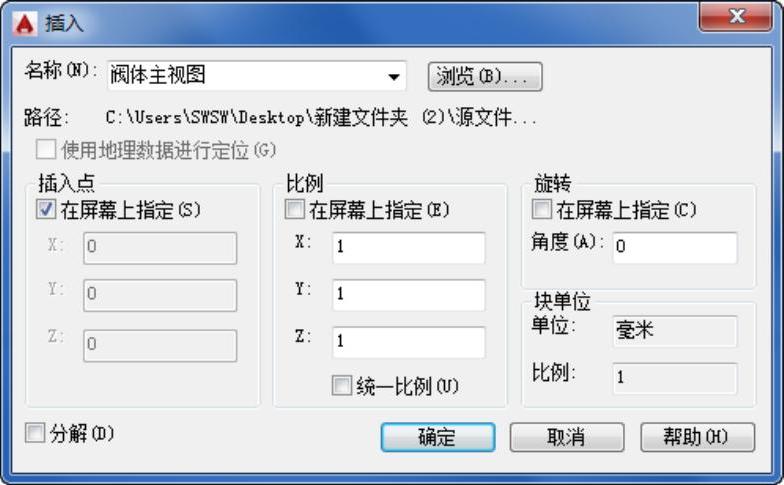

图9-9 “插入”对话框


图9-10 插入阀体后的图形

把俯视图中的“阀盖主视图”块分解并修改,具体过程不再介绍,可以参考前面相应的命令,结果如图9-14所示。


图9-11 插入阀体后的装配图


图9-12 “设计中心”对话框

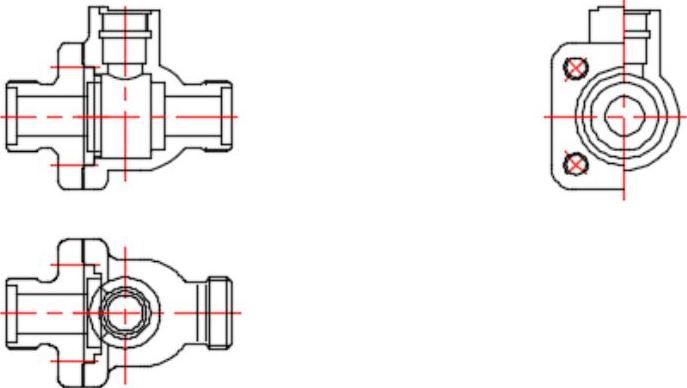

图9-13 插入阀盖后的图形


图9-14 修改视图后的图形

978-7-111-48872-9-Chapter09-27.jpg插入密封圈平面图。选择菜单栏“工具”→“选项板”→“设计中心”命令,弹出“设计中心”对话框,在相应的文件夹中找出“密封圈”,依照上述命令插入“密封圈”,如图9-15所示。

插入“密封圈”块,插入的图形比例为1:1,旋转角度为90,插入点的坐标为“66,200”。由于该装配图中有两个密封圈,所以再插入一个,插入的图形比例为1:1,旋转角度为-90,插入点的坐标为“24,200”,结果如图9-16所示。


图9-15 “设计中心”对话框

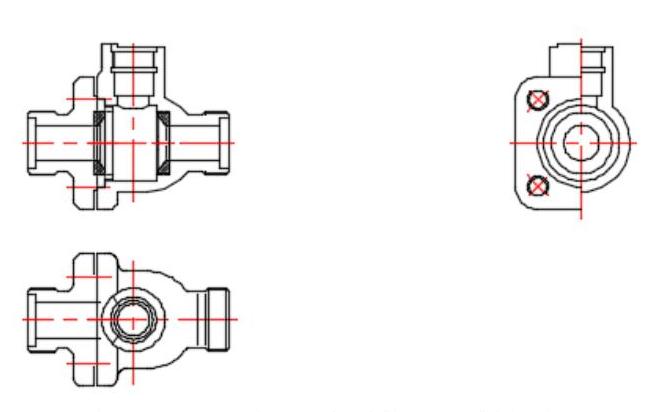

图9-16 插入密封圈后的图形

978-7-111-48872-9-Chapter09-30.jpg插入阀芯平面图。选择菜单栏中的“工具”→“选项板”→“设计中心”命令,弹出“设计中心”对话框,在相应的文件夹中找出“阀芯主视图”,依照上述命令插入“阀芯主视图”,如图9-17所示。

插入“阀芯主视图”块,插入的图形比例为1:1,旋转角度为0,插入点的坐标为“46,200”,结果如图9-18所示。


图9-17 “设计中心”对话框(www.daowen.com)

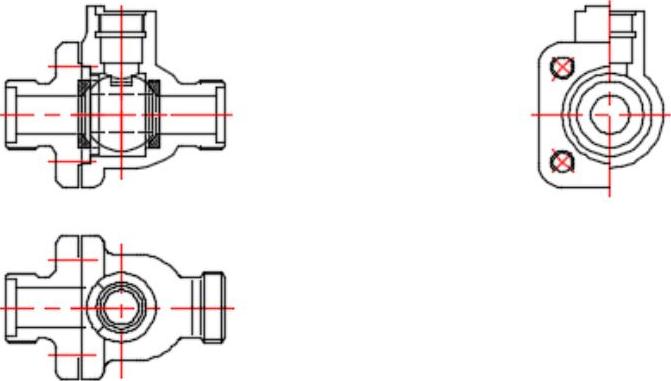

图9-18 插入阀芯主视图后的图形

978-7-111-48872-9-Chapter09-33.jpg插入阀杆平面图。选择菜单栏中的“工具”→“选项板”→“设计中心”命令,弹出“设计中心”对话框,在相应的文件夹中找出“阀杆主视图”,依照上述命令插入“阀杆主视图”,如图9-19所示。

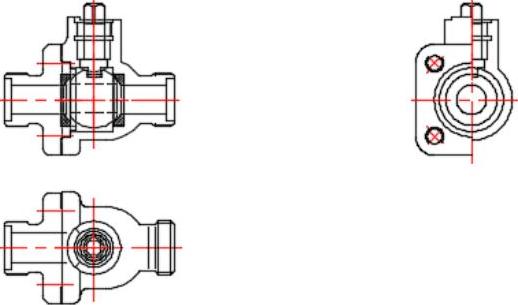

插入“阀杆主视图”块,插入的图形比例为1:1,旋转角度为-90,插入点的坐标为“46,227”;插入“阀杆俯视图”块,插入的图形比例为1:1,旋转角度为0,插入点的坐标为“46,100”,插入“阀杆左视图”块,插入的图形比例为1:1,旋转角度为-90,插入点的坐标为“300,227”;结果如图9-20所示。


图9-19 “设计中心”对话框


图9-20 插入阀杆后的图形

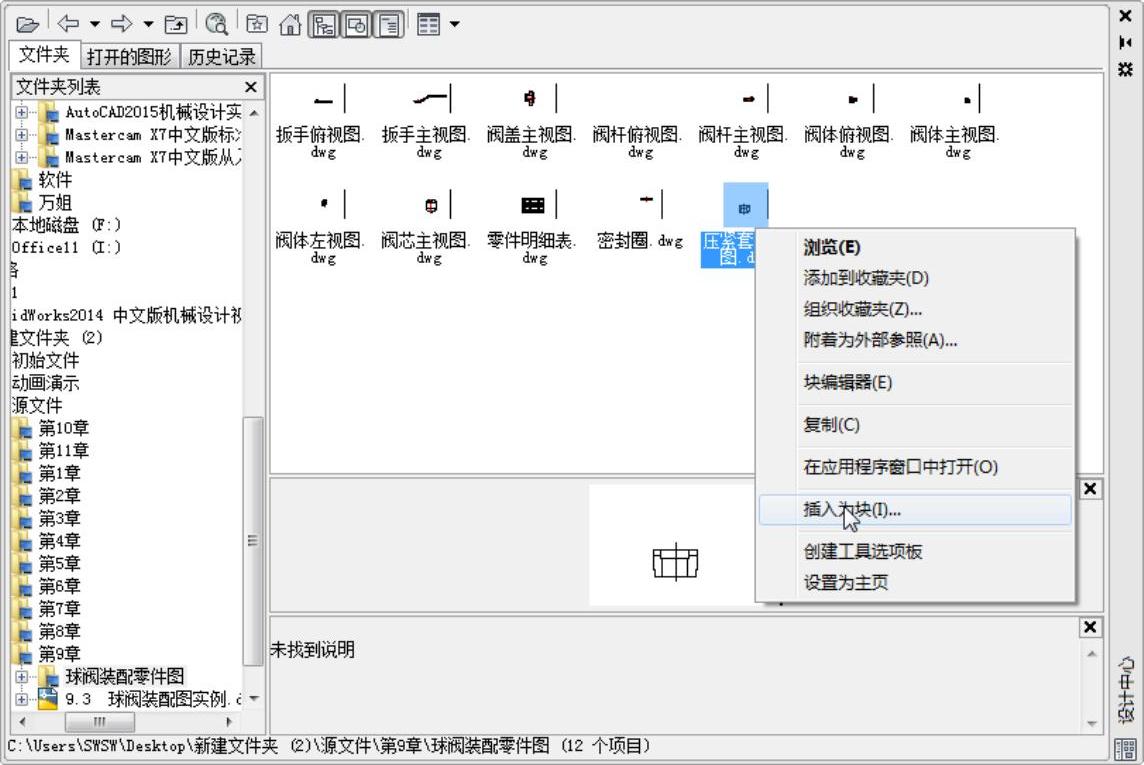

978-7-111-48872-9-Chapter09-36.jpg插入压紧套平面图。选择菜单栏中的“工具”→“选项板”→“设计中心”命令,弹出“设计中心”对话框,在相应的文件夹中找出“压紧套”,依照上述命令插入“压紧套”,如图9-21所示。

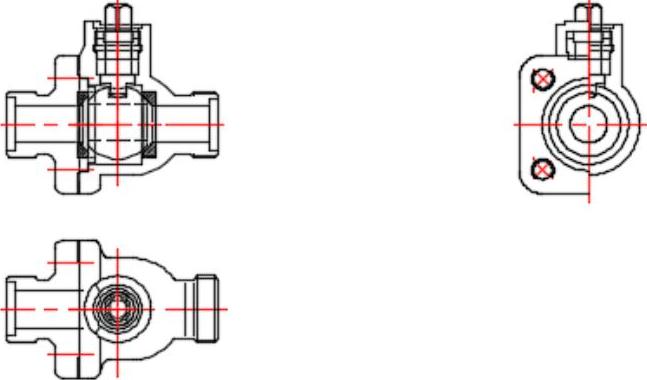

插入“压紧套”块,插入的图形比例为1:1,旋转角度为0,插入点的坐标为“46,235”;继续插入“压紧套”块,插入的图形比例为1:1,旋转角度为0,插入点的坐标为“300,235”,结果如图9-22所示。

把主视图和左视图中的“压紧套”块分解并修改,具体过程不再介绍,可以参考前面相应的命令,结果如图9-23所示。

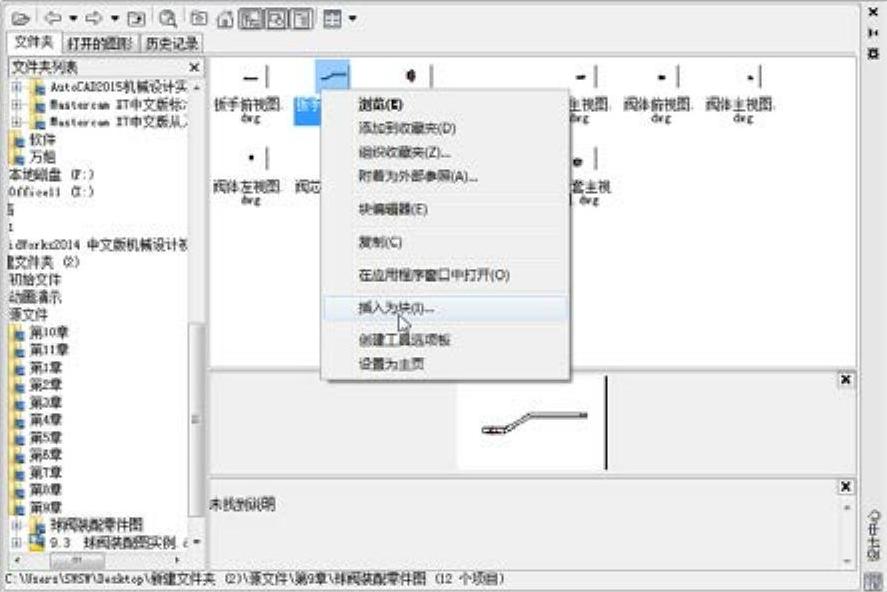

978-7-111-48872-9-Chapter09-37.jpg插入扳手平面图。选择菜单栏中的“工具”→“选项板”→“设计中心”命令,弹出“设计中心”对话框,在相应的文件夹中找出“扳手主视图”,依照上述命令插入“扳手主视图”,如图9-24所示。


图9-21 “设计中心”对话框


图9-22 插入压紧套后的图形


图9-23 修改视图后的图形

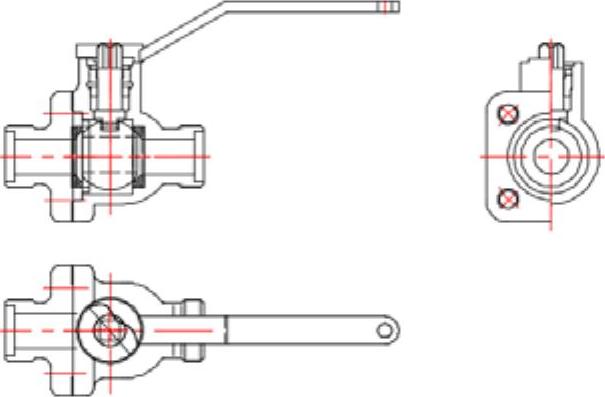

插入“扳手主视图”块,插入的图形比例为1:1,旋转角度为0,插入点的坐标为“46,254”;继续插入“扳手俯视图”块,插入的图形比例为1:1,旋转角度为0,插入点的坐标为“46,100”,结果如图9-25所示。

把主视图和俯视图中的“扳手”块分解并修改,具体过程不再介绍,可以参考前面相应的命令,结果如图9-26所示。

978-7-111-48872-9-Chapter09-41.jpg填充剖面线。

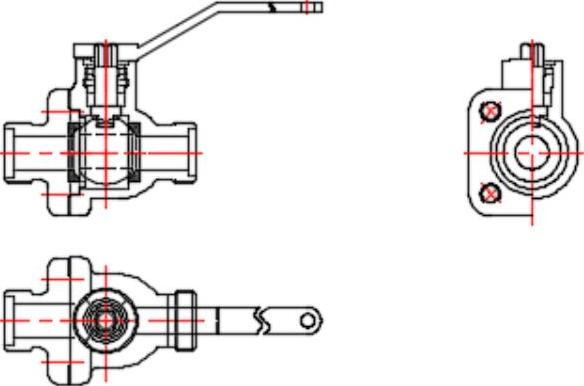

978-7-111-48872-9-Chapter09-42.jpg修改视图。综合运用各种命令,将图9-26的图形进行修改并绘制填充剖面线的区域线,结果如图9-27所示。


图9-24 “设计中心”对话框

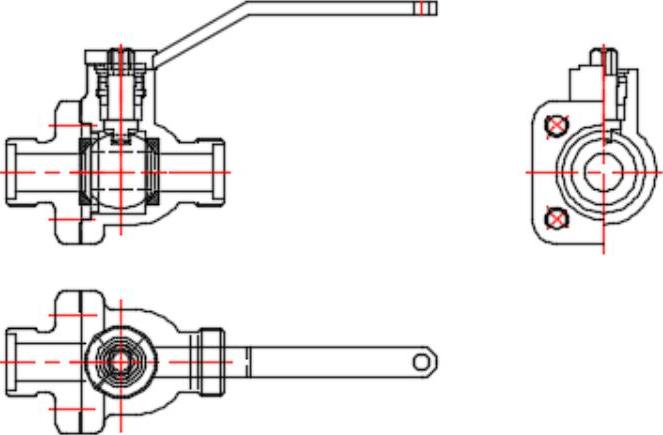

图9-25 插入扳手后的图形


图9-26 修改视图后的图形


图9-27 修改并绘制区域线后的图形

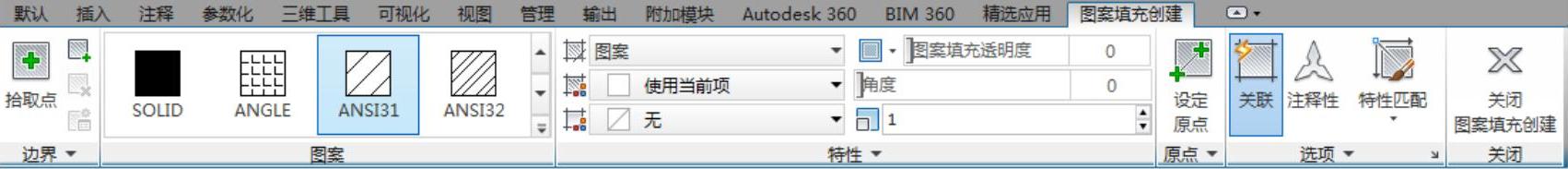

978-7-111-48872-9-Chapter09-47.jpg填充剖面线。单击“默认”选项卡“绘图”面板中的“图案填充”按钮978-7-111-48872-9-Chapter09-48.jpg,弹出“图案填充创建”对话框,在该对话框中选择所需要的剖面线样式,并设置剖面线的旋转角度和显示比例,图9-28为设置完毕的“图案填充和渐变色”对话框。将视图中需要填充的位置进行填充,结果如图9-29所示。


图9-28 “图案填充和渐变色”对话框

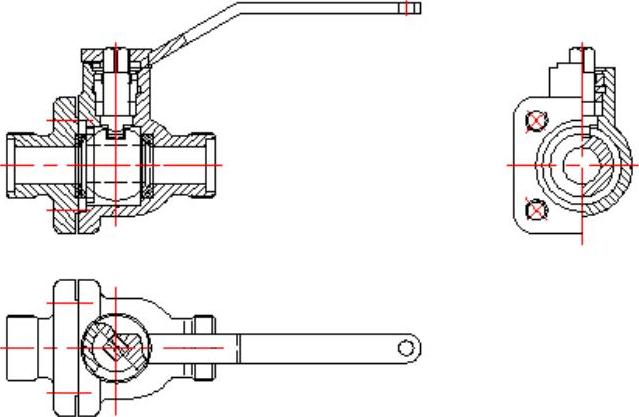

图9-29 填充后的图形
