为了便于读图，便于图样管理，以及做好生产准备工作，装配图中所有零、部件都必须编写序号，且同一装配图中相同零、部件只编写一个序号，并将其填写在标题栏上方的明细栏中。

1.装配图中序号编写的常见形式

装配图中序号的编写形式有3种，如图9-2所示。在所指的零、部件的可见轮廓内画一圆点，然后从圆点开始画指引线（细实线），在指引线的末端画一水平线圆（均为细实线），在水平线上或圆内注写序号，序号的字高应比尺寸数字大两号，如图9-2a所示。

在指引线的末端也可以不画水平线或圆，直接注写序号，序号的字高应比尺寸数字大两号，如图9-2b所示。

对于很薄的零件或涂黑的剖面，可用箭头代替圆点，箭头指向该部分的轮廓，如图9-2c所示。

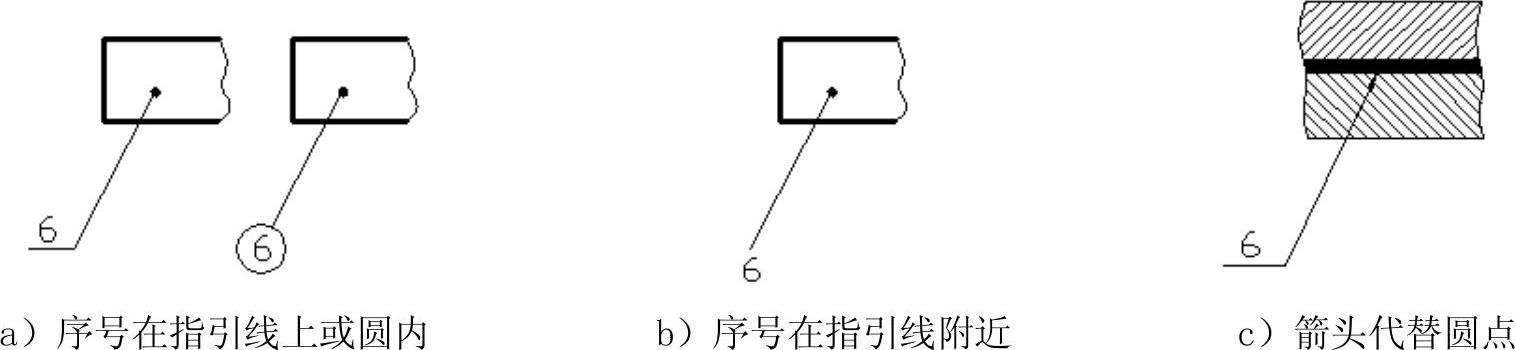

图9-2 序号的编写形式

2.编写序号的注意事项(www.daowen.com)

指引线相互不能相交，不能与剖面线平行，必要时可以将指引线画成折线，但是只允许曲折一次，如图9-3所示。

图9-3 指引线为折线

序号应按照水平或垂直方向顺时针（或逆时针）方向顺次排列整齐，并尽可能均匀分布；一组紧固件以及装配关系清楚的零件组，可采用公共指引线，如图9-4所示。

图9-4 零件组的编号形式

装配图中的标准化组件（如滚动轴承、电动机等）可看作一个整体，只编写一个序号；部件中的标准件可以与非标准件同样地编写序号，也可以不编写序号，而将标准件的数量与规格直接用指引线标明在图中。
