圆柱齿轮设计优化:使用指南

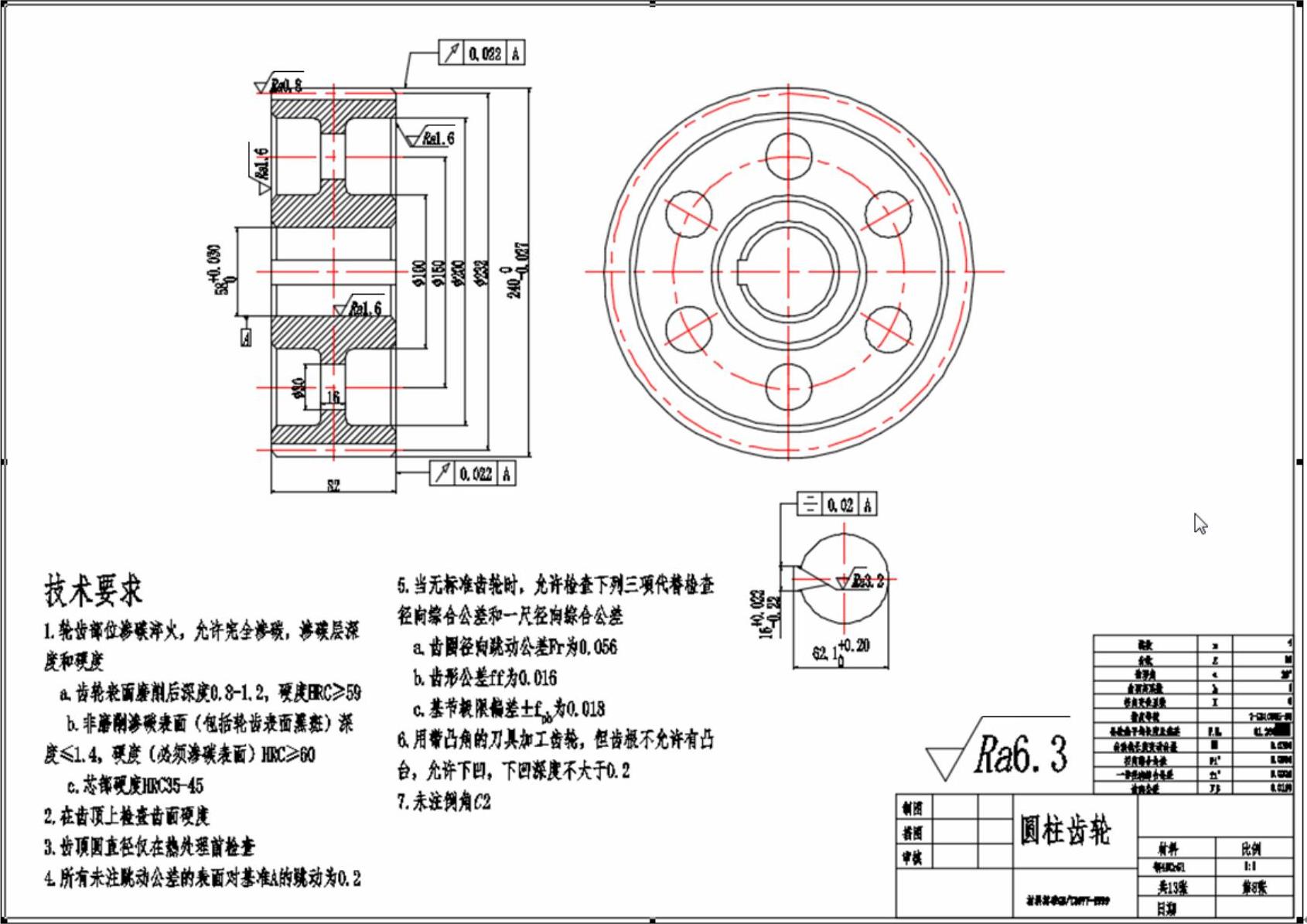

圆柱齿轮零件是机械产品中经常使用的一种典型零件,它的主视剖面图呈对称形状,左视图则由一组同心圆构成,如图8-114所示。

由于圆柱齿轮的1:1全尺寸平面图大于A1图幅,因此为了绘制方便,需要先隐藏“0”层,在绘图窗口中隐去标题栏图框。按照1:1全尺寸绘制圆柱齿轮的主视图和左视图,与前面章节类似,绘制过程中充分利用多视图互相投影对应关系。


图8-114 圆柱齿轮

光盘路径

光盘\动画演示\第8章\圆柱齿论设计.avi

操作步骤

978-7-111-48872-9-Chapter08-276.jpg配置绘图环境。单击“标准”工具栏中的“新建”按钮978-7-111-48872-9-Chapter08-277.jpg,AutoCAD弹出“选择样板”对话框,用户在该对话框中选择需要的样板图。本例选用A1样板图1,其中样板图左下端点坐标为(0,0)。

978-7-111-48872-9-Chapter08-278.jpg绘制圆柱齿轮。

978-7-111-48872-9-Chapter08-279.jpg绘制中心线与隐藏图层。

1)切换图层。将“中心线”层置为当前层。

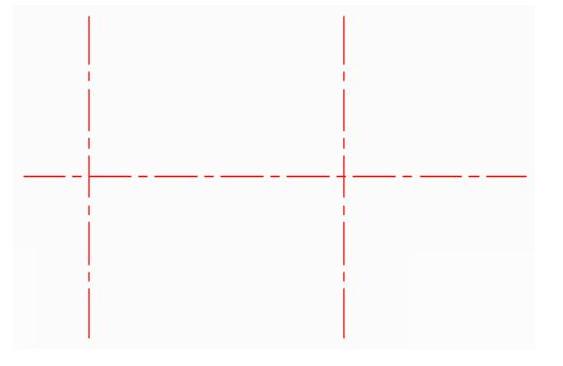

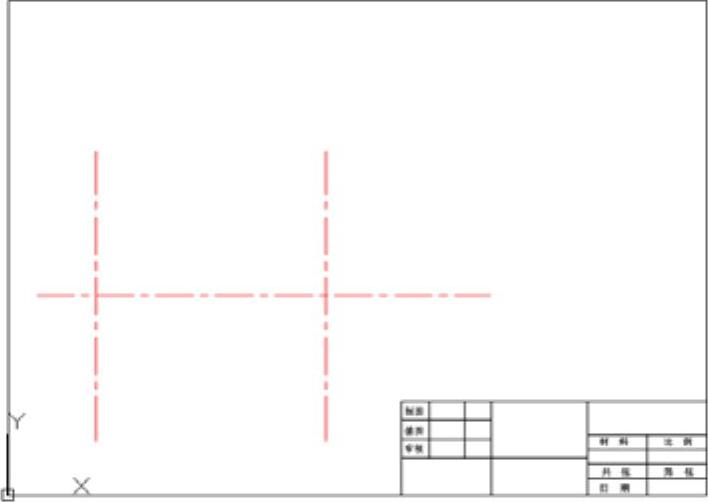

2)绘制中心线。单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter08-280.jpg,绘制直线{(25,170),(410,170)},直线{(75,47),(75,292)}和直线{(270,47),(270,292)},如图8-115所示。


图8-115 绘制中心线

说明

由于圆柱齿轮尺寸较大,因此先按照1:1的比例绘制圆柱齿轮,绘制完成后,再利用“图形缩放”命令使其缩小放入A3图纸里。为了绘制方便,隐藏“0”层,隐去标题栏和图框,以使版面干净,利于绘图。

3)隐藏图层。单击“默认”选项卡“图层”下拉菜单中的“图层特性”按钮978-7-111-48872-9-Chapter08-282.jpg,关闭“0”层,如图8-116所示。

978-7-111-48872-9-Chapter08-283.jpg绘制圆柱齿轮主视图。

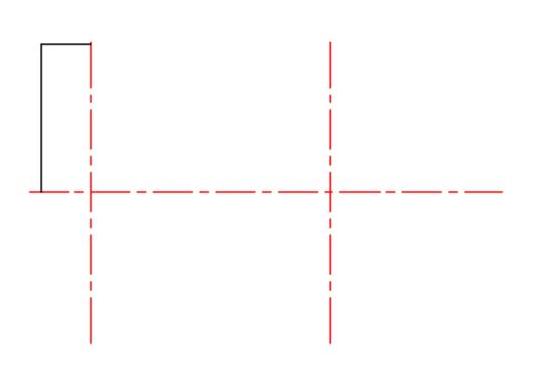

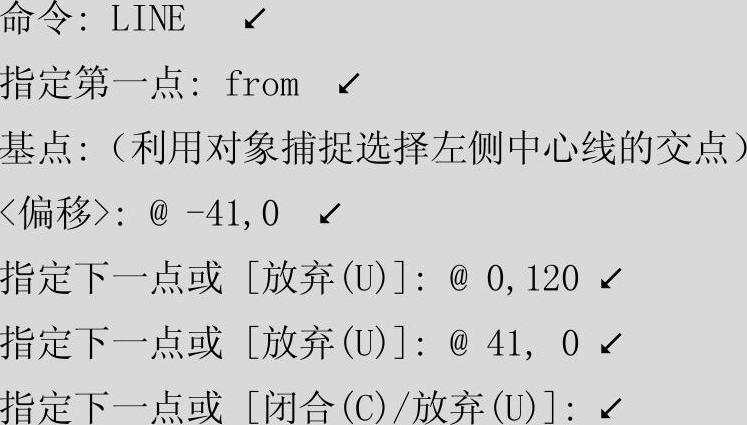

1)绘制边界线。将“粗实线”层置为当前层。单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter08-284.jpg,利用FROM选项绘制两条直线,结果如图8-117所示,命令行提示与操作如下:



图8-116 关闭图层后的绘图窗口

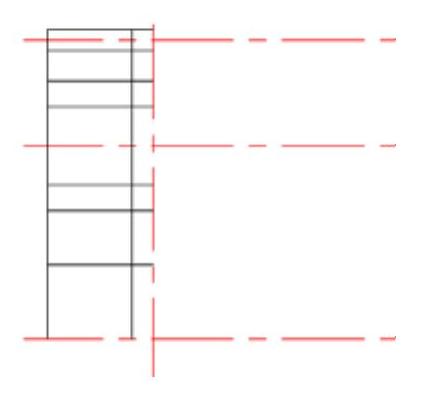

2)偏移直线。单击“默认”选项卡“修改”面板中的“偏移”按钮978-7-111-48872-9-Chapter08-287.jpg,将最左侧的直线向右偏移量为33,再将最上部的直线向下偏移量依次为8、20、30、60、70和91。偏移中心线,向上偏移量依次为75和116,结果如图8-118所示。


图8-117 绘制边界线


图8-118 绘制偏移线

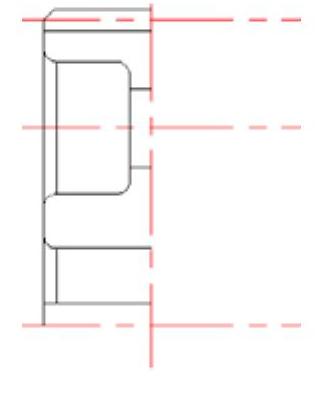

3)图形倒角。单击“默认”选项卡“修改”面板中的“倒角”按钮978-7-111-48872-9-Chapter08-290.jpg,角度,距离模式,对齿轮的左上角处倒角C4;单击“默认”选项卡“修改”面板中的“圆角”按钮978-7-111-48872-9-Chapter08-291.jpg,对中间凹槽倒圆角,半径为5;然后进行修剪,绘制倒圆角轮廓线,结果如图8-119所示。

注意

在执行“倒圆角”命令时,需要对不同情况交互使用“修剪”模式和“不修剪”模式。若使用“不修剪”模式,还需调用“修剪”命令进行修剪编辑。

4)绘制键槽。单击“默认”选项卡“修改”面板中的“偏移”按钮978-7-111-48872-9-Chapter08-292.jpg,将中心线向上偏移8,将其放入“粗实线”层,然后进行修剪,结果如图8-120所示。

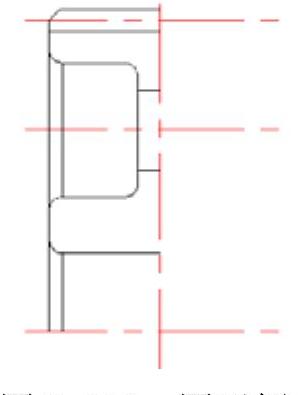

图8-119 图形倒角


图8-120 绘制键槽

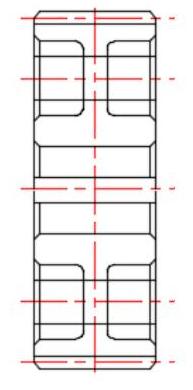

5)图形镜像。单击“默认”选项卡“修改”面板中的“镜像”按钮978-7-111-48872-9-Chapter08-295.jpg,分别以两条中心线为镜像轴进行镜像操作,结果如图8-121所示。

6)绘制剖面线。将“剖面线”层置为当前层,单击“默认”选项卡“绘图”面板中的“图案填充”按钮978-7-111-48872-9-Chapter08-296.jpg,弹出“图案填充创建”选项卡。单击“图案填充”按钮,选择“ANSI31”图案作为填充图案。单击“边界”面板中的“拾取点”按钮978-7-111-48872-9-Chapter08-297.jpg,填充图案,完成圆柱齿轮主视图绘制,如图8-122所示。

978-7-111-48872-9-Chapter08-298.jpg绘制圆柱齿轮左视图。


图8-121 镜像成型

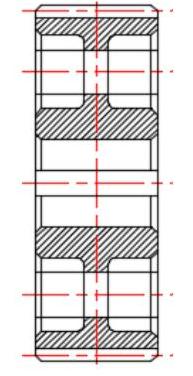

图8-122 圆柱齿轮主视图

说明

圆柱齿轮左视图由一组同心圆和环形分布的圆孔组成。左视图是在主视图的基础上生成的,因此需要借助主视图的位置信息确定同心圆的半径或直径数值,这时就需要从主视图引出相应的辅助定位线,利用“对象捕捉”确定同心圆。6个减重圆孔利用“环形阵列”进行绘制

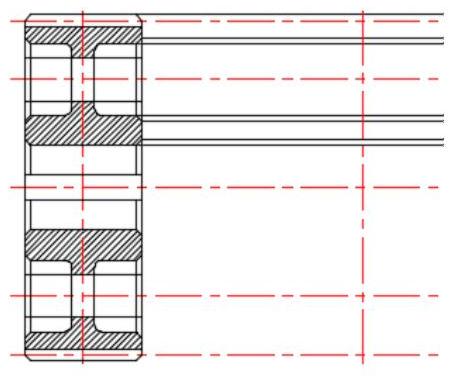

1)绘制辅助定位线。将“粗实线”层置为当前层,单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter08-301.jpg,利用“对象捕捉”在主视图中确定直线起点,再利用“正交”功能保证引出线水平,终点位置任意,绘制结果如图8-123所示。

2)绘制同心圆。单击“默认”选项卡“绘图”面板中的“圆”按钮978-7-111-48872-9-Chapter08-302.jpg,以右侧中心线交点为圆心,半径依次捕捉辅助定位线与中心线的交点,绘制9个圆;删除辅助直线;再重复“圆”命令,绘制直径为30的减重圆孔,然后单击“默认”选项卡“绘图:面板中的“直线”按钮978-7-111-48872-9-Chapter08-303.jpg,绘制减重孔的中心线,结果如图8-124所示。注意,减重圆孔的圆环属于“中心线层”。


图8-123 绘制辅助定位线


图8-124 绘制同心圆和减重圆孔

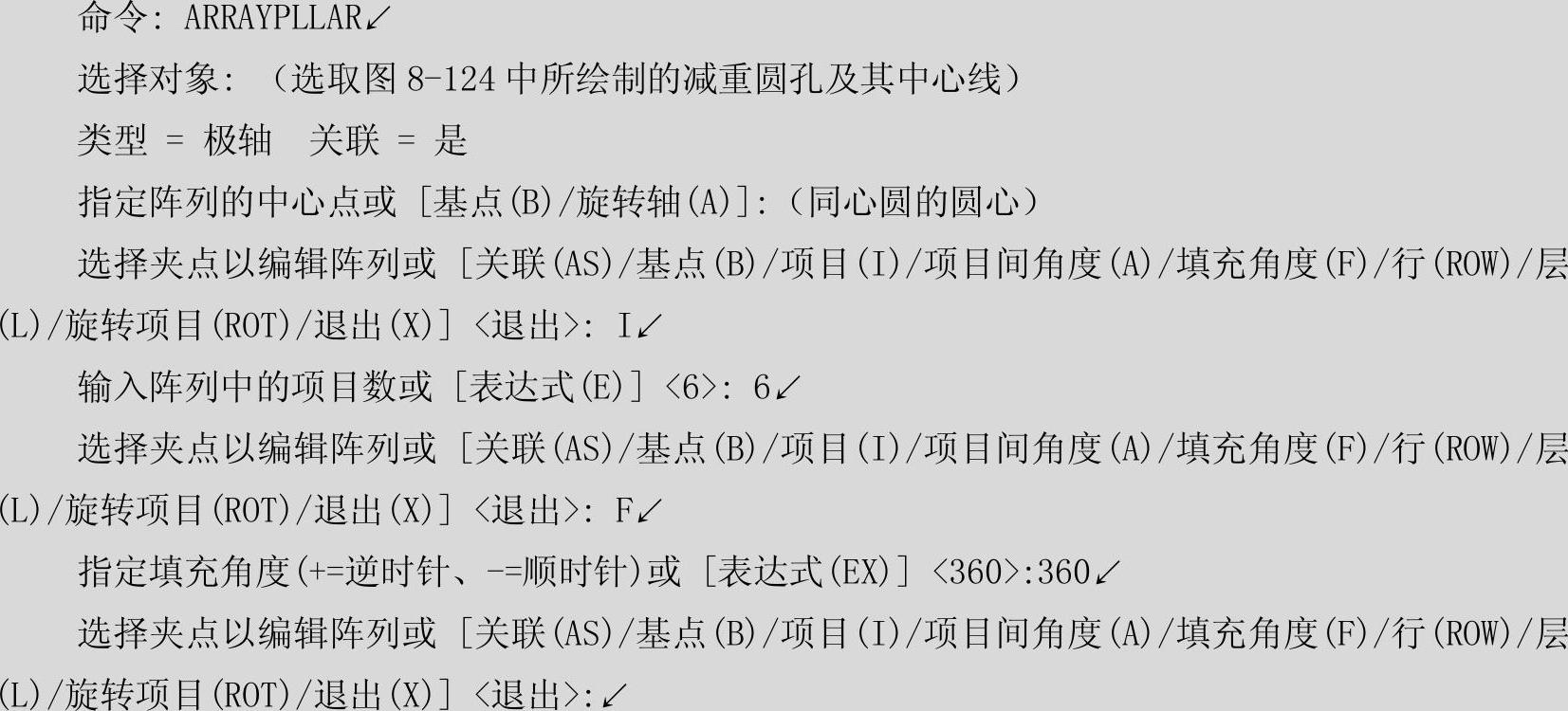

3)绘制环形阵列圆孔。单击“默认”选项卡“修改”面板中的“环形阵列”按钮978-7-111-48872-9-Chapter08-306.jpg,进行阵列操作,命令行提示与操作如下:

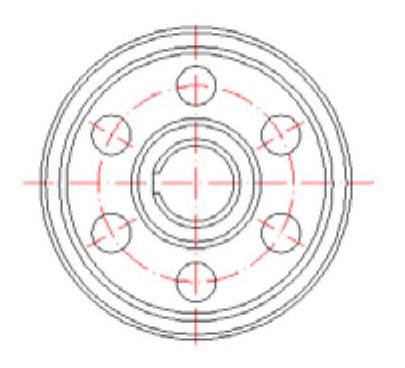

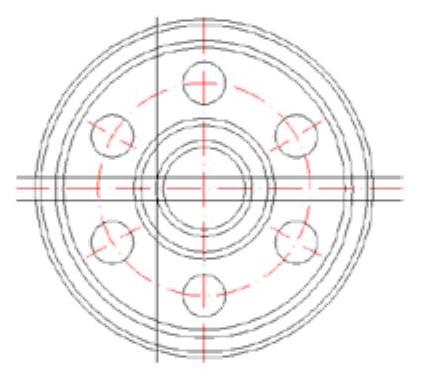

单击“默认”选项卡“修改”面板中的“打断”按钮978-7-111-48872-9-Chapter08-308.jpg,修剪阵列减重孔过长的中心线如图8-125所示。


图8-125 环形分布的减重圆孔

4)绘制键槽边界线。单击“默认”选项卡“修改”面板中的“偏移”按钮978-7-111-48872-9-Chapter08-310.jpg,向左偏移同心圆的竖直中心线,偏移量为33.1;水平中心线上下偏移量分别为8。并更改其图层属性为“粗实线”层,如图8-126所示。

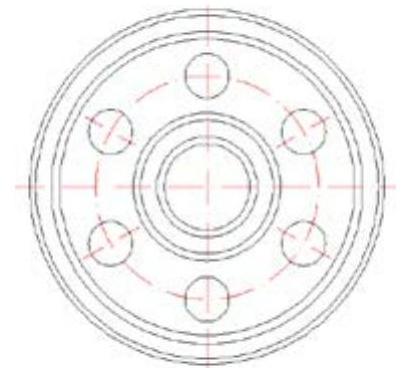

5)修剪图形。对键槽进行修剪编辑,得到圆柱齿轮左视图,如图8-127所示。


图8-126 绘制键槽边界线


图8-127 圆柱齿轮左视图

说明

为了方便对键槽的标注,需要把圆柱齿轮左视图中的键槽图形复制出来单独放置,单独标注尺寸和形位公差。

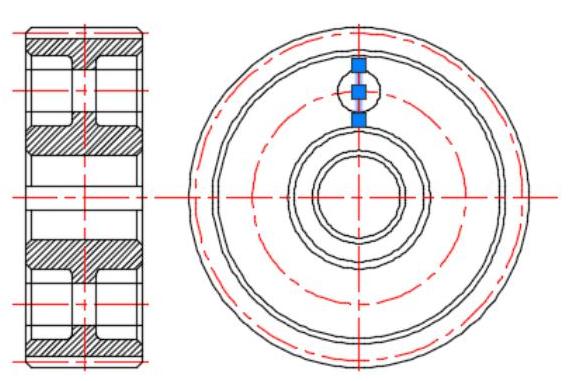

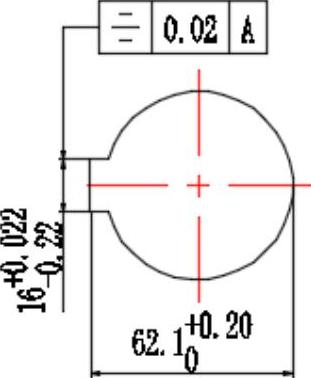

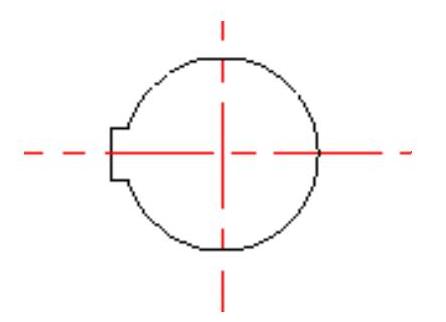

6)复制键槽。单击“默认”选项卡“修改”面板中的“复制”按钮978-7-111-48872-9-Chapter08-313.jpg,选择键槽轮廓线和中心线,如图8-128所示。

978-7-111-48872-9-Chapter08-314.jpg标注圆柱齿轮。

978-7-111-48872-9-Chapter08-315.jpg无公差尺寸标注。

1)切换图层并修改标注样式。将“尺寸标注”层置为当前层。单击“默认”选项卡“注释”面板下拉菜单中“标注样式”按钮978-7-111-48872-9-Chapter08-316.jpg,弹出“标注样式管理器”对话框,将“机械制图标注”样式设置为当前使用的标注样式。

说明(www.daowen.com)

《机械制图》国家标准中规定,标注的尺寸值必须是零件的实际值,而不是在图形上的值。这里之所以修改标注样式,是因为上节最后一步操作时将图形整个缩小了一半。在此将比列因子设置为2,标注出的尺寸数值刚好恢复为原来绘制时的数值。

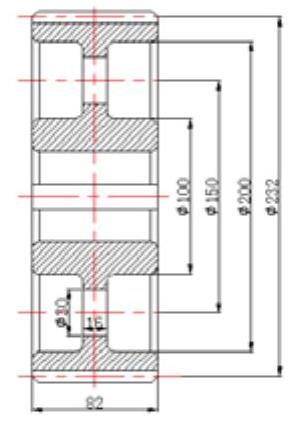

2)线性标注。单击“默认”选项卡“注释”面板中的“线性”按钮978-7-111-48872-9-Chapter08-317.jpg,标注同心圆使用特殊符号表示法“%%C”表示φ,如“%%C100”表示φ100;标注其他无公差尺寸,如图8-129所示。


图8-128 键槽轮廓线


图8-129 无公差尺寸标注

978-7-111-48872-9-Chapter08-320.jpg带公差尺寸标注。

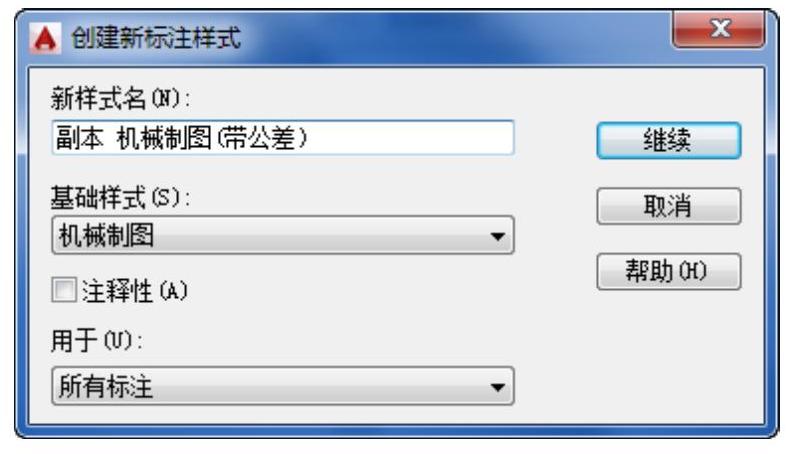

1)设置带公差标注样式。单击“默认”选项卡“注释”面板下拉菜单中“标注样式”按钮978-7-111-48872-9-Chapter08-321.jpg,弹出“创建新标准样式”对话框,建立一个名为“副本机械制图(带公差)”的样式,“基础样式”为“机械制图标注”,如图8-130所示。在“新建标注样式”对话框中,设置“公差”选项卡,设置如图8-131所示。并把“副本机械制图(带公差)”的样式设置为当前使用的标注样式。

2)线性标注。单击“默认”选项卡“注释”面板中的“线性”按钮978-7-111-48872-9-Chapter08-322.jpg,标注带公差的尺寸。

3)分解公差尺寸系。单击“默认”选项卡“修改”面板中的“分解”按钮978-7-111-48872-9-Chapter08-323.jpg,分解所有的带公差尺寸标注系。


图8-130 新建标注样式

注意

公差尺寸的分解需要使用两次“分解”命令:第一次分解尺寸线与公差文字;第二次分解公差文字中的主尺寸文字与极限偏差文字。只有这样,才能单独利用“编辑文字”命令对上下极限偏差文字进行编辑修改。

4)编辑上下极限偏差。在命令行中输入DDEDIT命令后按Enter键,选择需要修改的极限偏差文字,编辑上下极限偏差,φ58:+0.030和0;φ240:0和-0.027;16:+0.022和-0.022;62.1:+0.20和0,如图8-132所示。

978-7-111-48872-9-Chapter08-325.jpg形位公差标注。

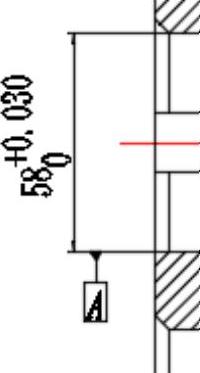

1)绘制基准符号978-7-111-48872-9-Chapter08-326.jpg。利用“多行文字”命令、“矩形”命令、“图案填充”命令和“多边形”命令绘制基准符号,如图8-133所示。

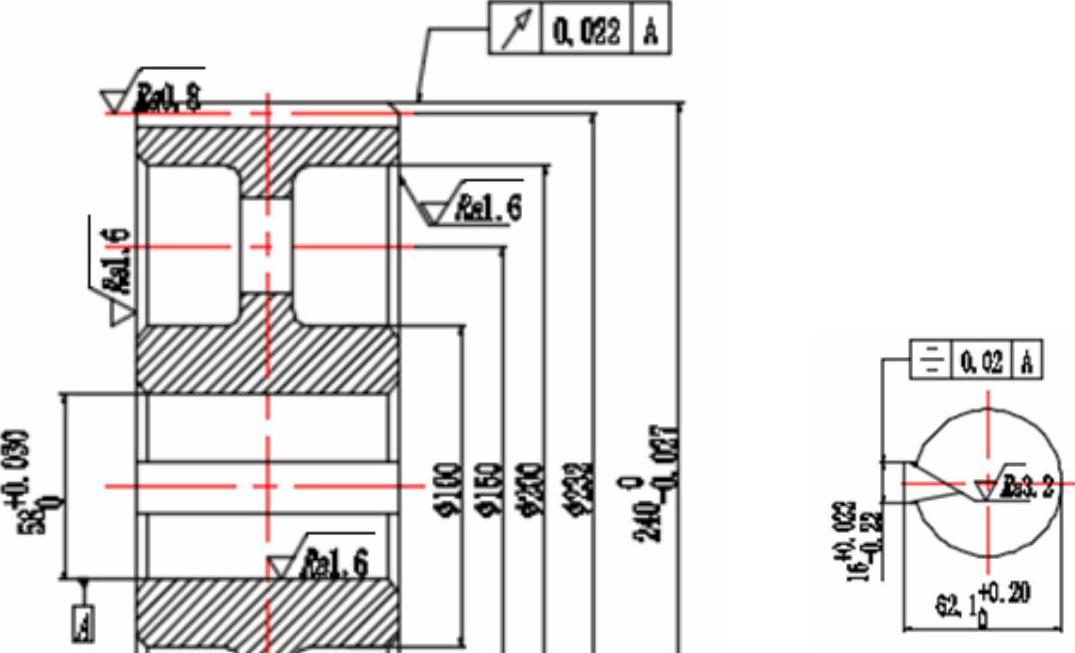

2)标注形位公差。在命令行中输入“QLEADER”命令,标注形位公差,如图8-134所示。

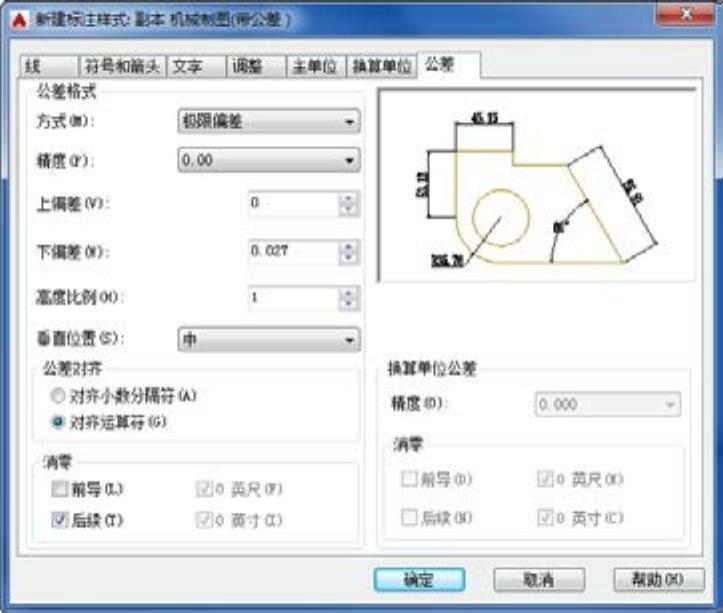

图8-131 “公差”选项卡设置


图8-132 标注公差尺寸

提示

若发现形位公差符号选择有错误,可以再次单击“符号”选项重新进行选择;也可以单击“符号”选择对话框右下角“空白”选项,取消当前选择。

3)打开图层:单击“默认”选项卡“图层”面板中的“图层特性管理器”按钮978-7-111-48872-9-Chapter08-329.jpg,弹出“图层特性管理器”对话框,单击“0”层属性中呈灰暗色的“打开/关闭图层”978-7-111-48872-9-Chapter08-330.jpg图标,使其呈鲜亮色978-7-111-48872-9-Chapter08-331.jpg,在绘图窗口中显示图幅边框和标题栏。

4)图形移动:单击“默认”选项卡“修改”面板中的“移动”按钮978-7-111-48872-9-Chapter08-332.jpg,分别移动圆柱齿轮主视图、左视图和键槽,使其均布于图纸版面里。单击“默认”选项卡“修改”面板中“打断”按钮978-7-111-48872-9-Chapter08-333.jpg,删掉过长的中心线,圆柱齿轮绘制完毕,效果如图8-134和图8-135所示。

978-7-111-48872-9-Chapter08-334.jpg标注表面粗糙度、参数表与技术要求

978-7-111-48872-9-Chapter08-335.jpg表面粗糙度标注

1)将“尺寸标注”层置为当前层。

2)按8.3.1小节所讲述的方法制作表面粗糙度图块,结合“多行文字”命令标注表面粗糙度,得到的效果如图8-136所示。


图8-133 基准符号


图8-134 形位公差


图8-135 标注圆柱齿轮的形位公差


图8-136 表面粗糙度标注

978-7-111-48872-9-Chapter08-340.jpg参数表标注。

1)将“注释层”层置为当前层。

2)选择菜单栏中的“格式”→“表格样式”命令,弹出“表格样式”对话框,如图8-137所示。

3)单击“修改”按钮,弹出“修改表格样式”对话框,如图8-138所示。在该对话框中进行如下设置:数据文字样式为“Standard”,文字高度为4.5,文字颜色为“ByBlock”,填充颜色为“无”,对齐方式为“正中”;在“边框特性”选项组中单击下第一个按钮,栅格颜色为“洋红”;没有标题行和列标题,表格方向向下,水平单元边距和垂直单元边距都为1.5。

4)设置好文字样式后,确定退出。

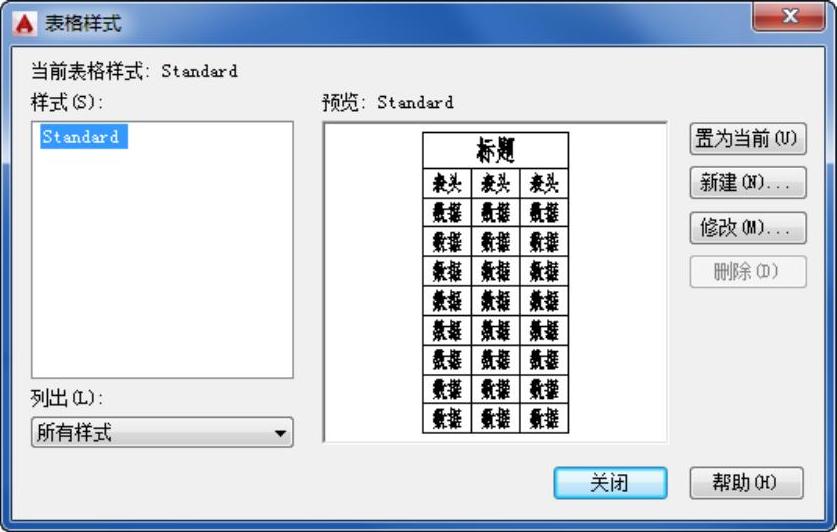

图8-137 “表格样式”对话框

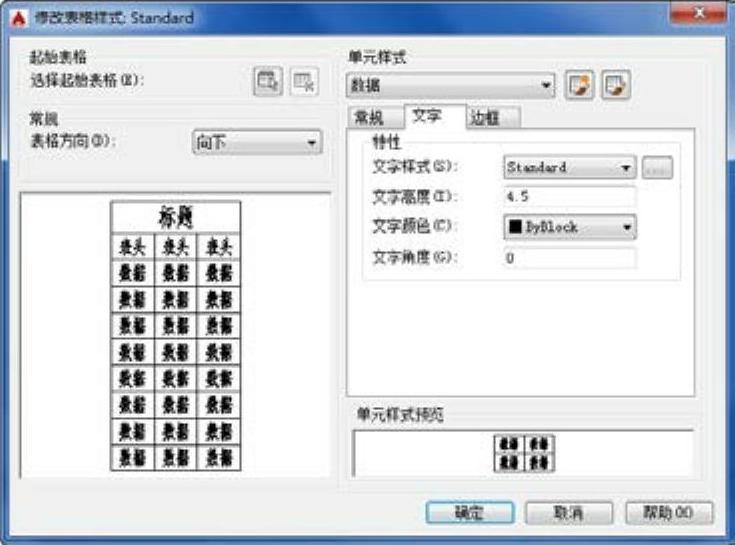

图8-138 “修改表格样式”对话框

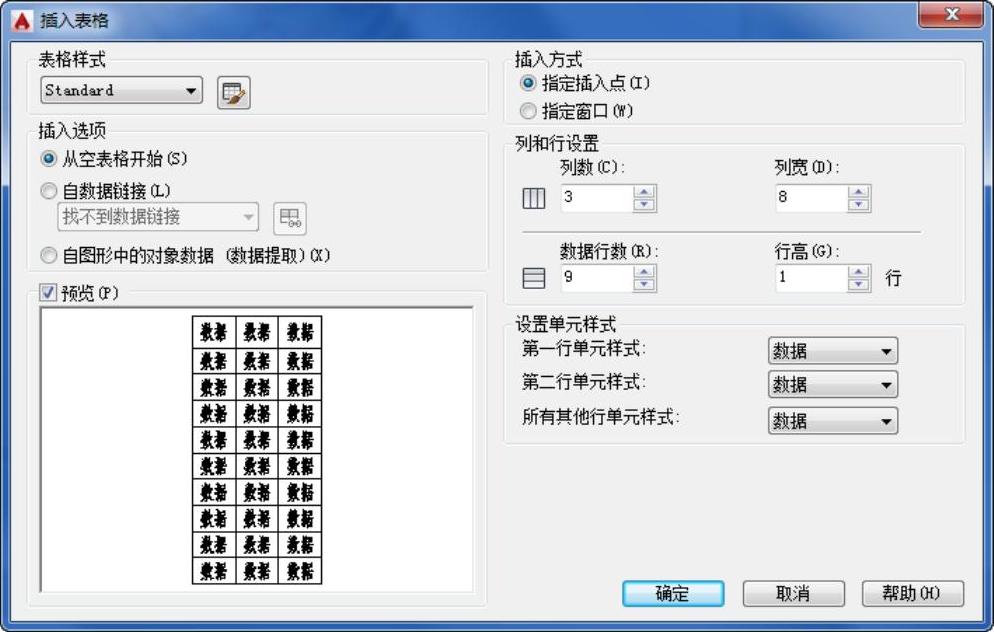

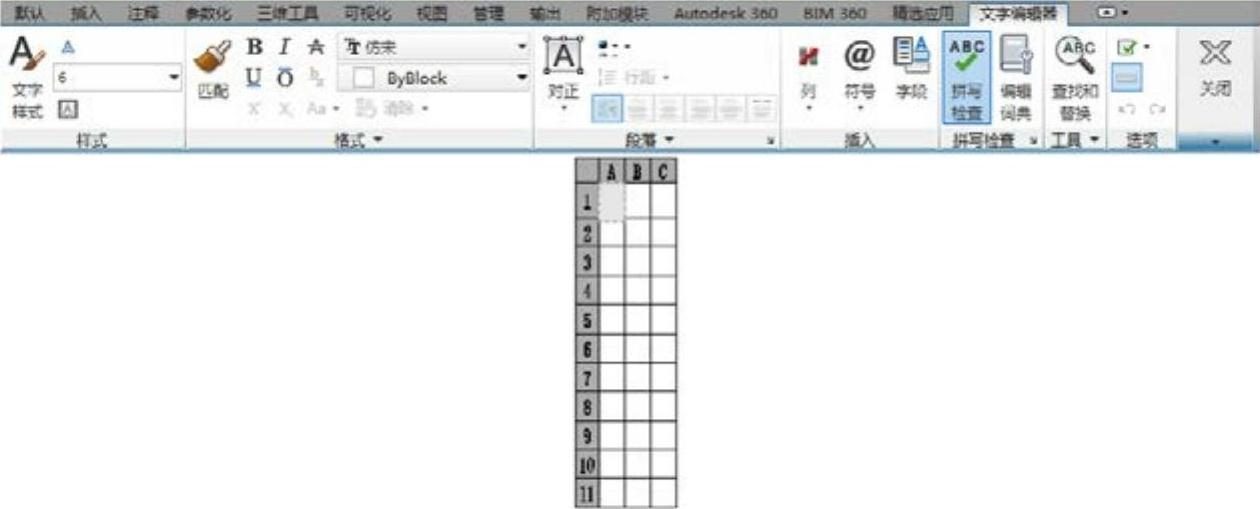

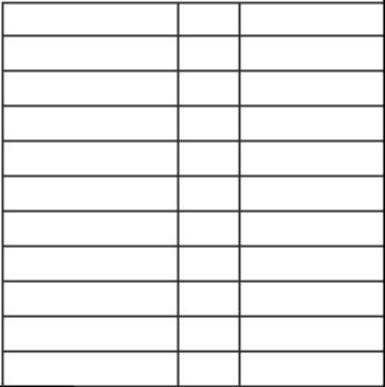

5)创建表格。单击“默认”选项卡“注释”面板中的“表格”按钮978-7-111-48872-9-Chapter08-343.jpg,弹出“插入表格”对话框,如图8-139所示。设置插入方式为“指定插入点”,行和列设置为9行3列,列宽为8,行高为1行。确定后,在绘图平面指定插入点,则插入如图8-140所示的空表格,并显示“文字编辑器”选项卡,不输入文字,直接在“文字编辑器”选项卡“关闭”面板中单击“关闭文字编辑器”按钮退出。


图8-139 “插入表格”对话框

6)单击第1列某一个单元格,出现钳夹点后,将右边钳夹点向右拉,使列宽大约变成60,用同样方法,将第2列和第3列的列宽拉成约15和30,结果如图8-141所示。


图8-140 多行文字编辑器

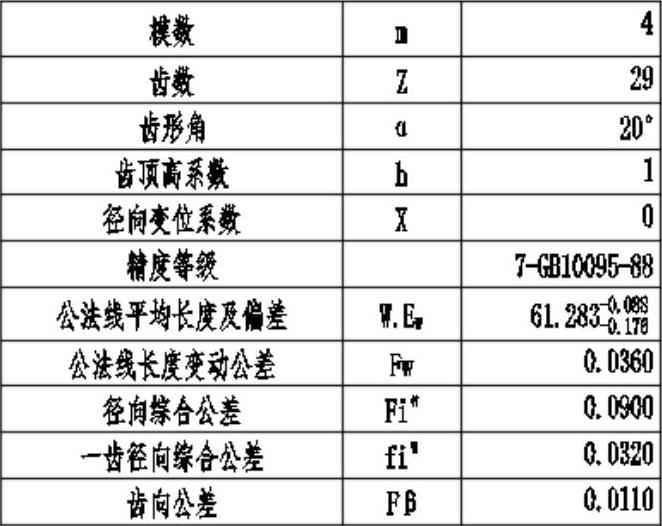

7)双击单元格,重新打开多行文字编辑器,在各单元格中输入相应的文字或数据,结果如图8-142所示。


图8-141 改变列宽


图8-142 参数表

978-7-111-48872-9-Chapter08-348.jpg技术要求标注。

1)将“注释层”层置为当前层。

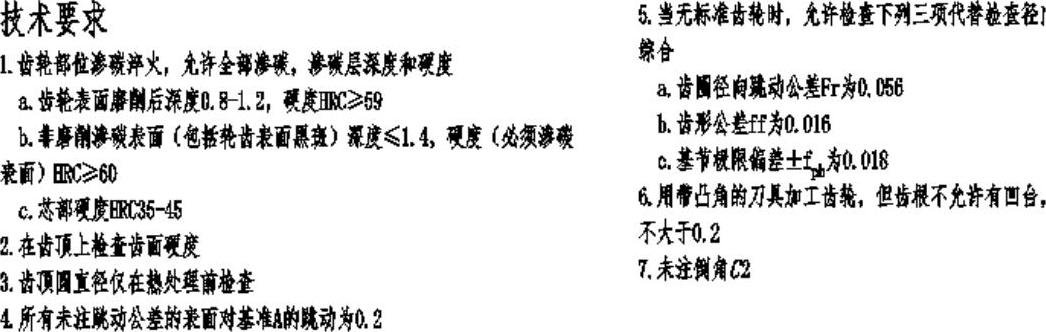

2)单击“默认”选项卡“注释”面板中的“多行文字”按钮978-7-111-48872-9-Chapter08-349.jpg,标注技术要求,如图8-143所示。


图8-143 技术要求

978-7-111-48872-9-Chapter08-351.jpg填写标题栏。

978-7-111-48872-9-Chapter08-352.jpg将“标题栏层”层置为当前层。

978-7-111-48872-9-Chapter08-353.jpg在标题栏中输入相应文本。圆柱齿轮设计最终效果如图8-114所示。
