连接盘设计及绘制步骤

时间：2023-06-17 理论教育 版权反馈
【摘要】：图8-45 连接盘零件图光盘路径光盘\动画演示\第8章\连接盘设计.avi操作步骤配制绘图环境。根据连接盘的尺寸，绘制连接盘中心线的长度为100，齿部分度线的长度为58，两线的间距为36，连接盘端部孔的中心线的长度为30，与齿部分度线的间距为41.75，单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制直线{，}{，}{}，结果如图8-46所示。3）绘制连接盘端部孔。图8-55 绘制的中心线一边的轮廓线图8-56 镜像后的连接盘轮廓线填充剖面线。

连接盘设计及绘制步骤

在绘制连接盘之前应该对连接盘进行系统的分析。需要确定零件图的图幅、零件图中要表示的内容、零件各部分的线型、线宽、公差及公差标注样式，以及表面粗糙度等，另外还要确定需要用几个视图才能清楚地表达该零件。

根据国家标准和工程分析，要将齿轮表达清楚完整，需要一个主视剖视图以及一个左视图。为了将图形表达得更加清楚，我们选择绘图比例为1：1，图幅为A2，另外还需要在图形中绘制连接盘内部齿轮的齿轮参数表及技术要求等。图8-45所示是要绘制的连接盘零件图。


图8-45 连接盘零件图

光盘路径

光盘\动画演示\第8章\连接盘设计.avi

操作步骤

978-7-111-48872-9-Chapter08-98.jpg配制绘图环境。

978-7-111-48872-9-Chapter08-99.jpg调入样板图。新建一个文件，选择A2样板，其中样板图左下端点坐标为（0，-50）。

978-7-111-48872-9-Chapter08-100.jpg新建图层。在样板图中已经设置了一系列的图层，但为了说明高频淬火的位置，需要用到双点画线，所以，在此需要设置一个新图层。

新建图层。单击“默认”选项卡“图层”面板中的“图层特性”按钮978-7-111-48872-9-Chapter08-101.jpg，新建一个图层，将图层名设置为“双点化线层”，并将其颜色设置为蓝色，将双点画线层的线型设置为DIVIDE线型。

978-7-111-48872-9-Chapter08-102.jpg绘制主视图。主视图为全剖视图，由于其关于中心线对称分布，所以只需绘制中心线的一边的图形，另一边的图形使用镜像命令镜像即可。

978-7-111-48872-9-Chapter08-103.jpg绘制中心线和齿部分度圆线。将“中心线”层置为当前层。根据连接盘的尺寸，绘制连接盘中心线的长度为100，齿部分度线的长度为58，两线的间距为36，连接盘端部孔的中心线的长度为30，与齿部分度线的间距为41.75，

单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter08-104.jpg，绘制直线{（160，160），（@100，0）}{（160，82.25），（@30，0）}{（176.5，124）（@58，0）}，结果如图8-46所示。

978-7-111-48872-9-Chapter08-105.jpg绘制主视图的轮廓线。根据分析可以知道，该主视图的轮廓线主要由直线组成，另外还有齿部的轮廓线，由于连接盘零件具有对称性，所以先绘制主视图轮廓线的一半，然后再使用镜像命令绘制完整的的轮廓线。在绘制主视图的轮廓线的过程中需要用到直线、倒角、圆角等命令。以下为绘制锥齿轮轴轮廓线的命令序列。

1）绘制外轮廓线。将“粗实线”层置为当前层。单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter08-106.jpg，其端点坐标依次是：（252，119）（@0，-6.5）（@-64，0）（@0，-42.5）（@-20，0）（@0，35）（@-3，0）（@0，5）（@5，0）（@0，-2.5）（@2.7，0）（@0，2.5）（@3.8，0）（@0，15.36）（@58，0）（@0，-6.36）（@17.5，0），结果如图8-47所示。

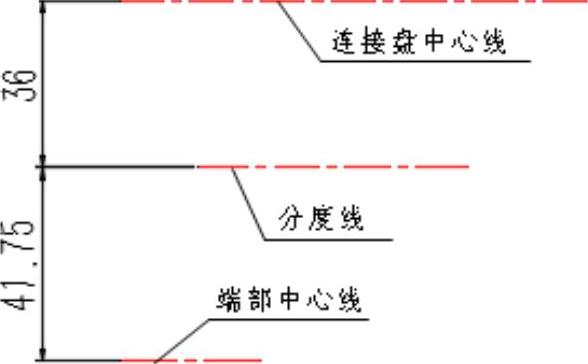

图8-46 绘制的中心线和分度线

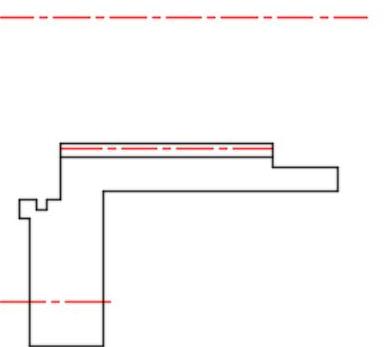

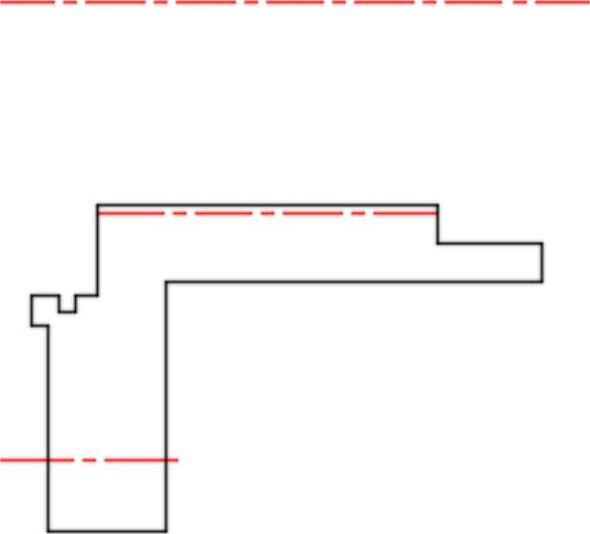

图8-47 绘制的初步轮廓图

2）绘制齿部齿根线。单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter08-109.jpg，绘制直线{（176.5，121.75）（@58，0）}，结果如图8-48所示。

3）绘制连接盘端部孔。单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter08-110.jpg，绘制直线{（168，90.25），（@20，0）}，结果如图8-49所示。

4）镜像上一步绘制的直线。单击“默认”选项卡“修改”面板中的“镜像”按钮978-7-111-48872-9-Chapter08-111.jpg，将图8-49中的直线以中心线为镜像线进行镜像，结果如图8-50所示。

5）绘制倒角。单击“默认”选项卡“修改”面板中的“倒角”按钮978-7-111-48872-9-Chapter08-112.jpg，选用距离和修剪模式依次给图8-50中的直线1和直线2之间以及A、B、C、D处倒角，其中直线1和直线2，A、B、D处的第一个倒角距离和第二个倒角距离都为1，C处第一个倒角距离和第二个倒角距离都为0.5，结果如图8-51所示。


图8-48 绘制齿根线后的轮廓图


图8-49 绘制端部孔一直线后轮廓线

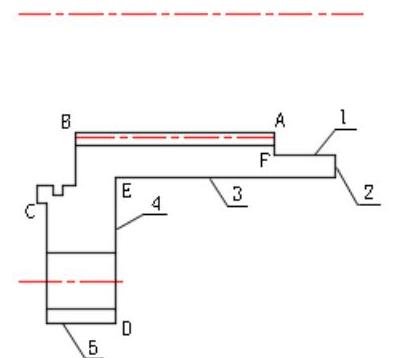

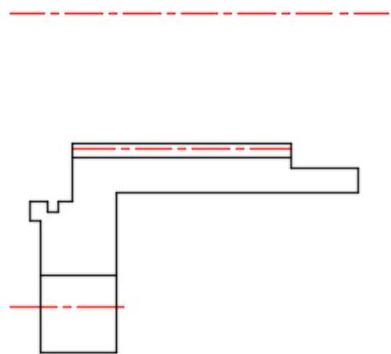

图8-50 绘制端部孔后的轮廓线

6）圆角处理。单击“默认”选项卡“修改”面板中的“圆角”按钮978-7-111-48872-9-Chapter08-116.jpg，采用修剪方式，对图8-50中的直线3和直线4进行圆角操作，圆角半径为10；角F处进行圆角操作。圆角半径为1，结果如图8-52所示。


图8-51 倒角后的轮廓线

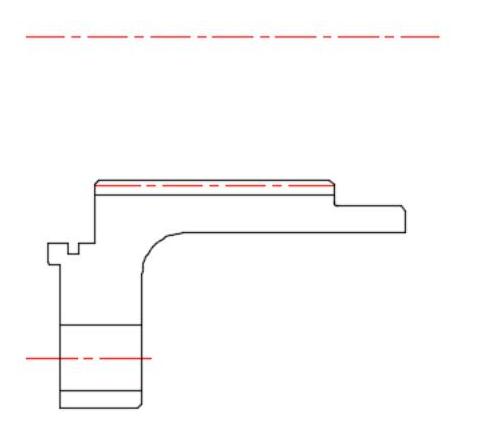

图8-52 圆角后的轮廓线

7）绘制左端倒角线。单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter08-119.jpg，绘制直线{（252，118），（252，160）}{（251，119），（@41＜90）}，结果如图8-53所示。

重复“直线”命令，以图8-53中的点A为起点，以与中心线的交点为端点绘制直线，结果如图8-54所示。

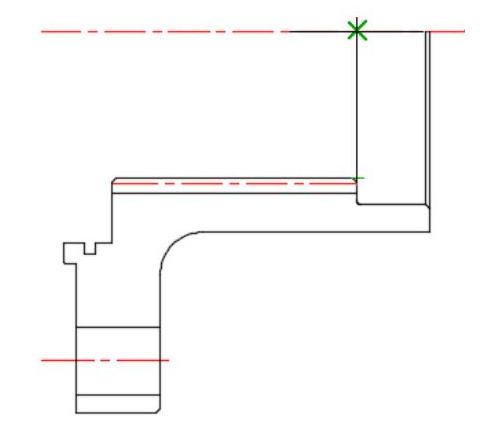

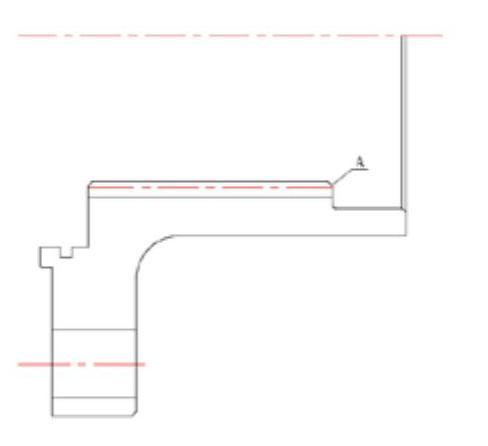

图8-53 绘制左端倒角线后的轮廓线


图8-54 使用对象捕捉模式绘制的倒角线

以下为使用对象捕捉模式来绘制的倒角线及其他直线段，结果如图8-55所示。

8）镜像图形。单击“默认”选项卡“修改”面板中的“镜像”按钮978-7-111-48872-9-Chapter08-122.jpg，以水平中心线为镜像轴进行镜像操作，对图8-55中的全部图形镜像，结果如图8-56所示。

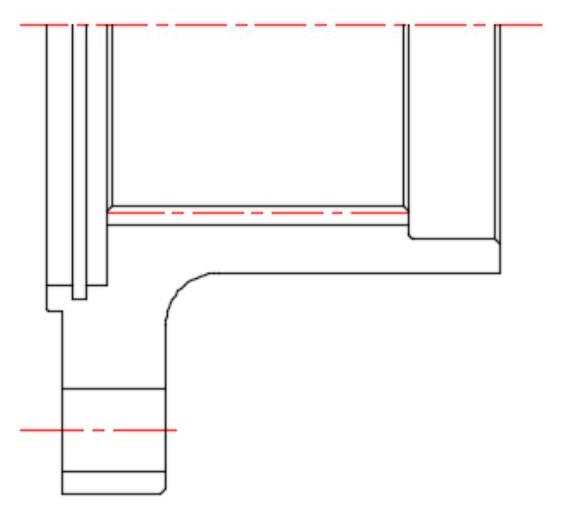

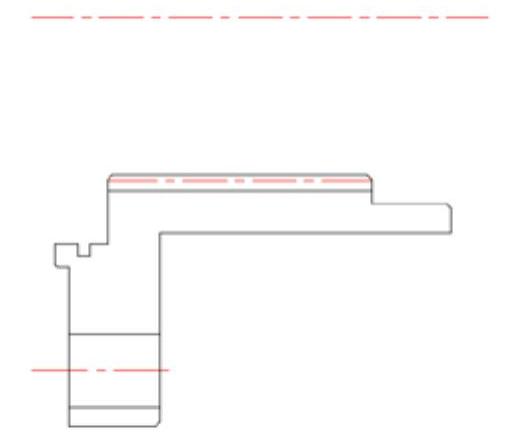

图8-55 绘制的中心线一边的轮廓线

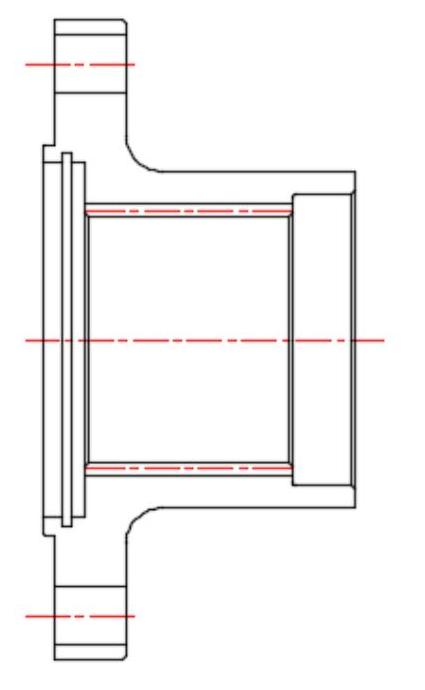

图8-56 镜像后的连接盘轮廓线

978-7-111-48872-9-Chapter08-125.jpg填充剖面线。由于主视图为全剖视图，因此需要在该视图上绘制剖面线。将“剖面线”图层设置为当前图层。单击“默认”选项卡“绘图”面板中的“图案填充”按钮978-7-111-48872-9-Chapter08-126.jpg，弹出“图案填充创建”选项卡，在该对话框中选择所需要的剖面线样式，并设置剖面线的旋转角度和显示比例，图8-57所示为设置完毕的“图案填充创建”选项卡。设置好剖面线的类型后，单击“拾取点”按钮，用鼠标在图中所需添加剖面线的区域内拾取任意一点，选择完毕后按回车键，剖面线绘制完毕。图8-58所示为绘制剖面线后的图形。

978-7-111-48872-9-Chapter08-127.jpg绘制高频淬火位置线。在本例中，高频淬火位置线用双点画线来绘制，将“双点画线层”设置为当前图层。以下为绘制高频淬火位置线的命令序列。

1）绘制直线。单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter08-128.jpg，绘制直线。其端点坐标依次是：（165，252.5）（@25，0）（@0，-43）（@65，0），结果如图8-59所示。

2）倒角处理。单击“默认”选项卡“修改”面板中的“倒角”按钮978-7-111-48872-9-Chapter08-129.jpg，采用修剪、距离模式，对图8-59中直线1、2进行倒角操作，其倒角距离均是1。

3）圆角处理。单击“默认”选项卡“修改”面板中的“圆角”按钮978-7-111-48872-9-Chapter08-130.jpg，对图8-59中直线2、3进行圆角操作，其圆角半径为10，结果如图8-60所示。

978-7-111-48872-9-Chapter08-131.jpg绘制左视图。在绘制左视图前，首先分析一下该部分的结构，该部分主要由圆组成，可以通过作辅助线方便地绘制。本部分用到的命令有圆、圆弧、直线等。

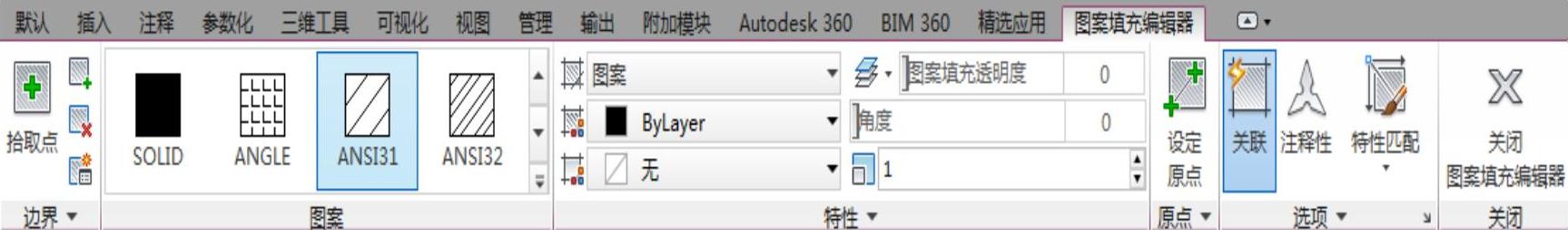

图8-57 设置好的“图案填充创建”对话框(www.daowen.com)

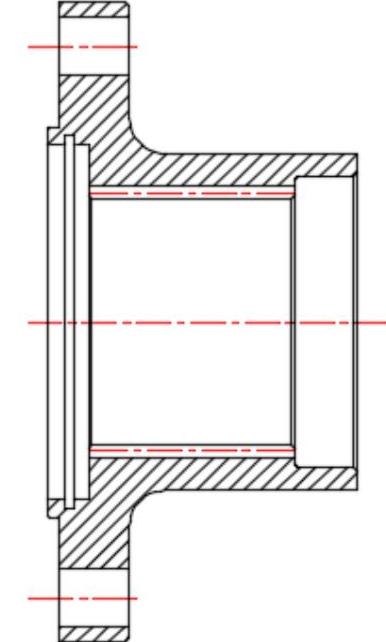

图8-58 绘制剖面线的主视图

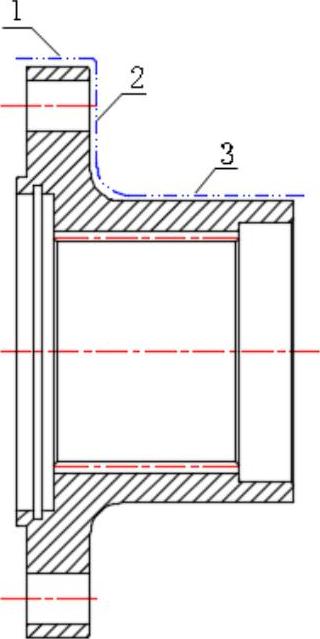

图8-59 倒角后的轮廓线

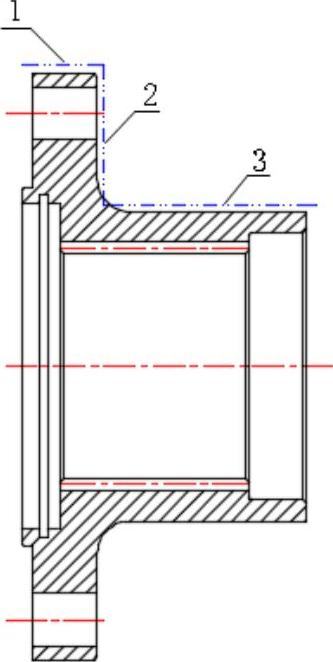

图8-60 圆角后的轮廓线

978-7-111-48872-9-Chapter08-136.jpg绘制中心线和辅助线。

1）绘制中心线。将“中心线”层置为当前层。单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter08-137.jpg，绘制中心线{（315，160），（512，160）}；{（415，55）（415，255）}。

2）绘制辅助线。将“粗实线”层置为当前层。单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter08-138.jpg，以图8-61中的点A为起点绘制长度为245（X轴方向）的直线。使用该命令依次绘制其他辅助线，结果如图8-61所示。

978-7-111-48872-9-Chapter08-139.jpg绘制左视图的轮廓线。

1）绘制齿顶圆和齿根圆。单击“默认”选项卡“绘图”面板中的“圆”按钮978-7-111-48872-9-Chapter08-140.jpg，以图8-61中右边两条中心线交点为圆心，以图8-61中辅助线8与竖直中心线的距离和图8-61中辅助线6与竖直中心线的距离为半径绘制圆。

2）绘制分度圆和端部孔定位圆。将“中心线”层置为当前层。

与上面相同方法以图8-61中右边两条中心线交点为圆心，以图8-61中辅助线7与竖直中心线的交点距离为半径绘制圆。使用该命令依次绘制其他圆，结果如图8-62所示。

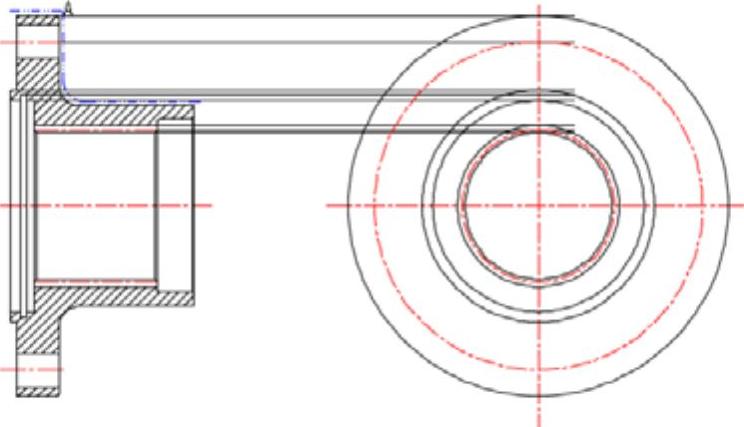

图8-61 绘制中心线和辅助线后的图形

3）绘制连接盘端部孔。将“粗实线”层置为当前层。单击“默认”选项卡“绘图”面板中的“圆”按钮978-7-111-48872-9-Chapter08-142.jpg，以图8-61中辅助线2与竖直中心线的交点为圆心，绘制半径为8圆。

4）绘制连接盘端部孔中心线。将“中心线”层置为当前层。单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter08-143.jpg，端点坐标为{（415，228），（@0，20）}，结果如图8-63所示。


图8-62 绘制圆后的图形

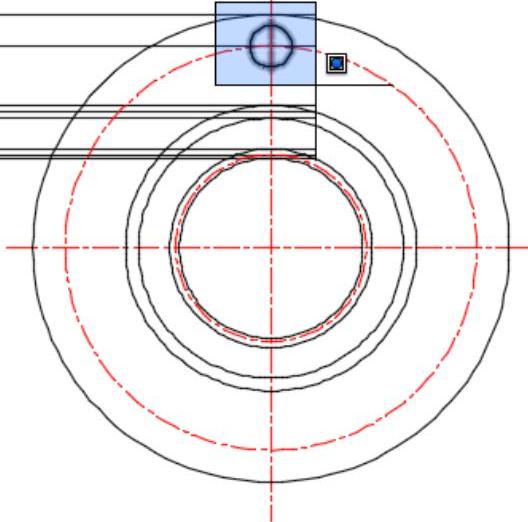

图8-63 绘制端部孔后的图形

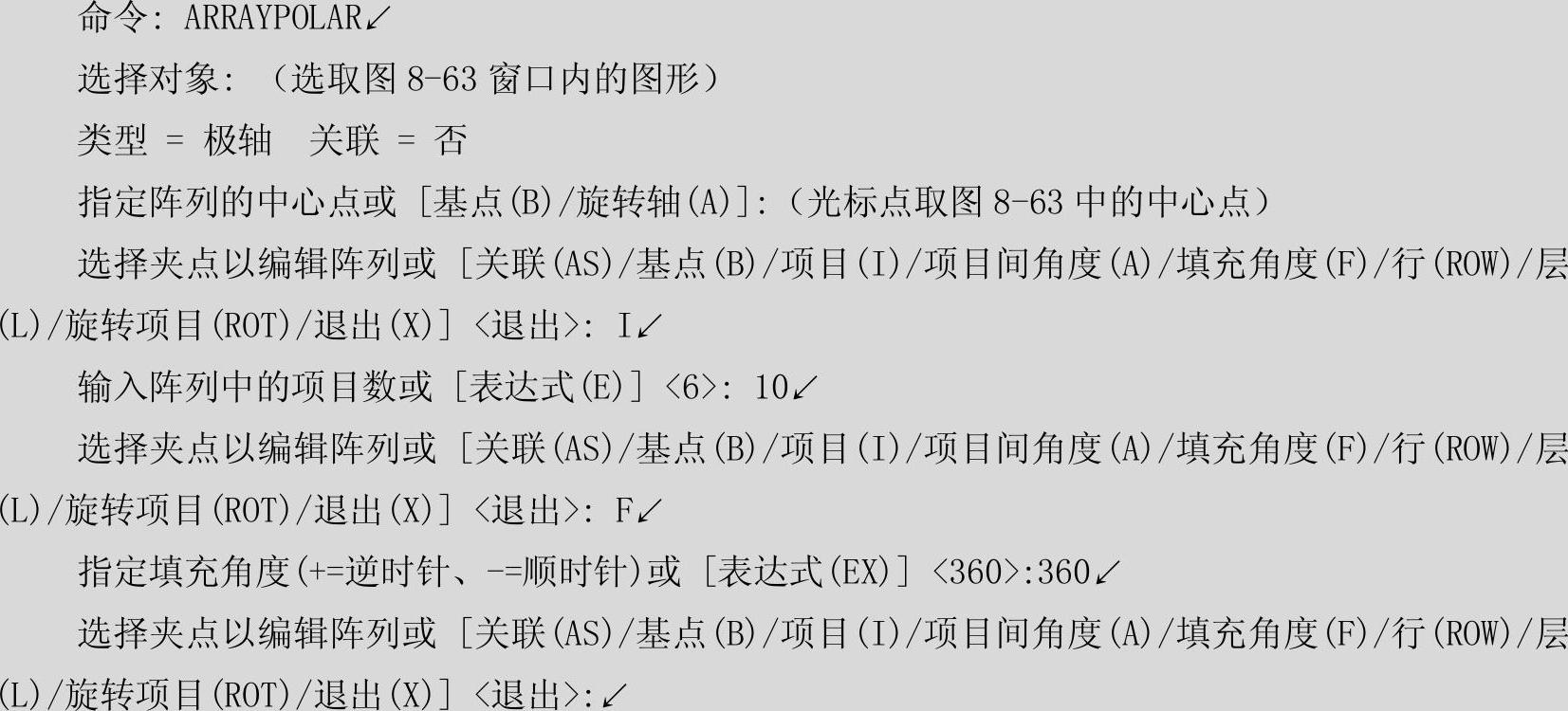

5）阵列连接盘端部孔和中心线。单击“默认”选项卡“修改”面板中的“环形阵列”按钮978-7-111-48872-9-Chapter08-146.jpg，绘制连接盘端部孔和中心线，命令行提示与操作如下：


结果如图8-64所示。

6）绘制圆弧线。将“双点画线层”层置为当前层。单击“默认”选项卡“绘图”面板中的“圆”按钮978-7-111-48872-9-Chapter08-148.jpg，以（415，200）为圆心，12.5为半径绘制圆，结果如图8-65所示。

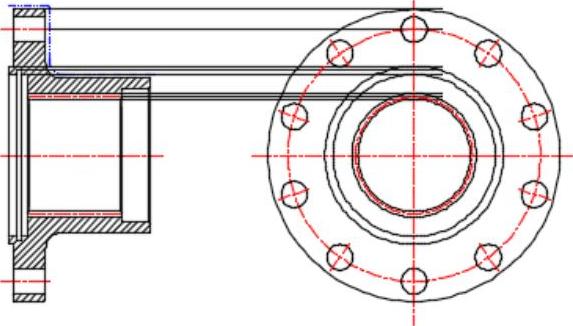

图8-64 阵列后的图形

7）修剪圆弧。单击“默认”选项卡“修改”面板中的“修剪”按钮978-7-111-48872-9-Chapter08-150.jpg，以图6-65中的圆A为剪切边，对图6-65中圆1进行修剪，结果如图8-66所示。

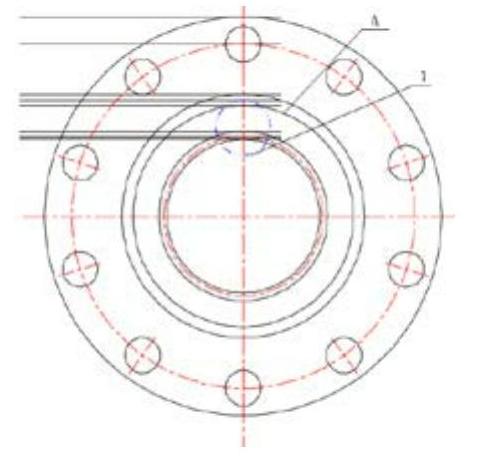

图8-65 绘制圆后的图形


图8-66 修剪后的图形

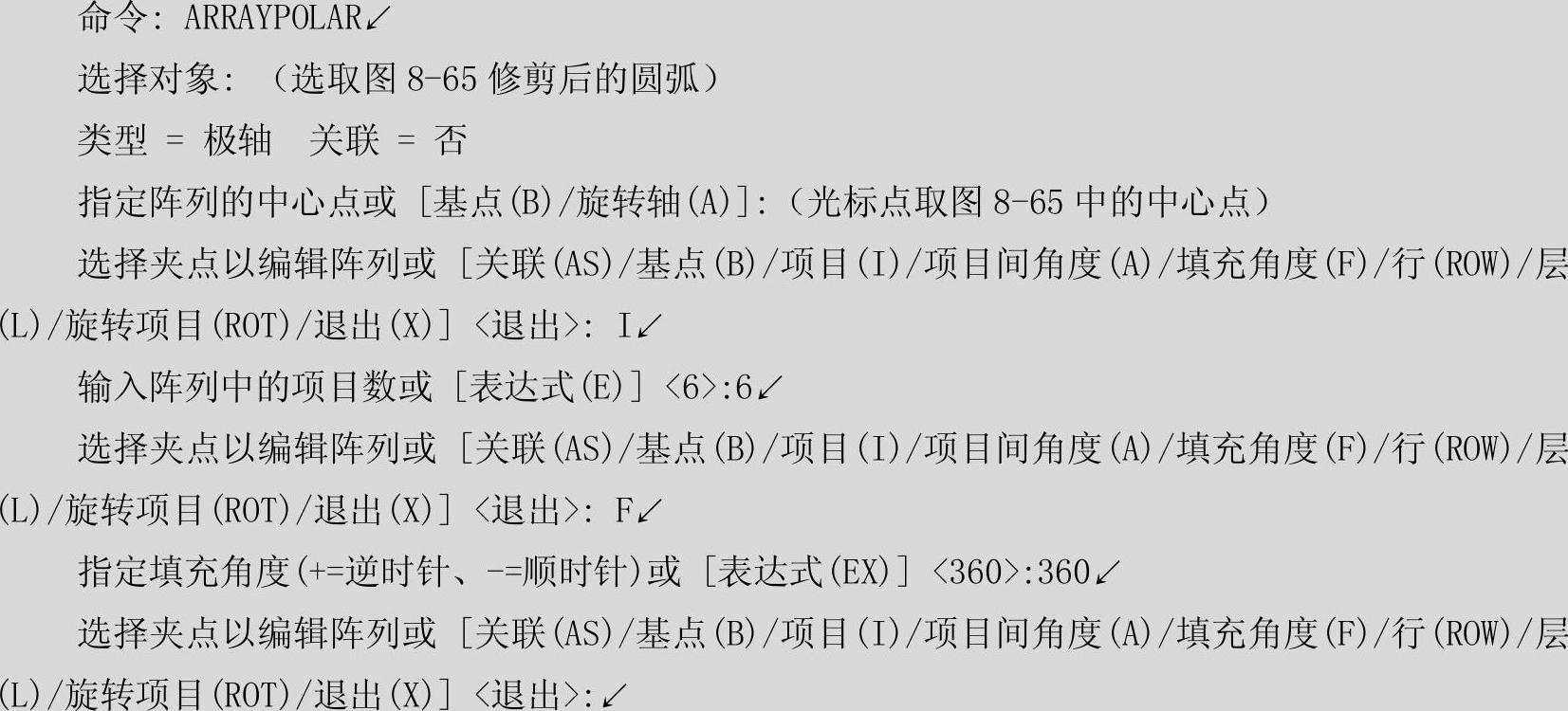

8）阵列图形。单击“默认”选项卡“修改”面板中的“环形阵列”按钮978-7-111-48872-9-Chapter08-153.jpg，阵列修剪后的圆弧，命令行提示与操作如下：


结果如图8-67所示。

9）删除所用的辅助线。单击“默认”选项卡“绘图”面板中的“删除”按钮978-7-111-48872-9-Chapter08-155.jpg，依次删除图8-67的辅助线，结果如图8-68所示。

978-7-111-48872-9-Chapter08-156.jpg标注连接盘。在图形绘制完成后，还要对图形进行标注，该零件图的标注包括齿轮参数表格的创建与填写、长度标注、角度标注、形位公差标注、参考尺寸标注、齿轮参数表格的创建与填写和填写技术要求等。

978-7-111-48872-9-Chapter08-157.jpg标注直径。线性直径的标注主要有两种，一种为带有公差的标注，另一种为不带有公差的标注。

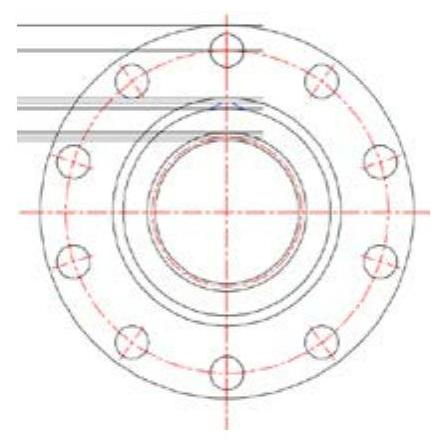

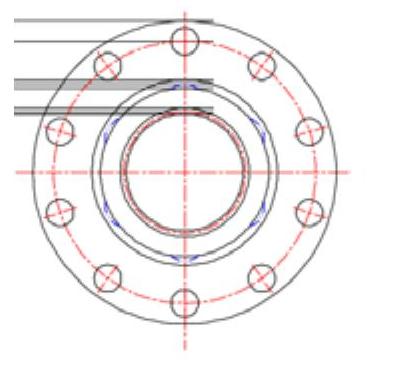

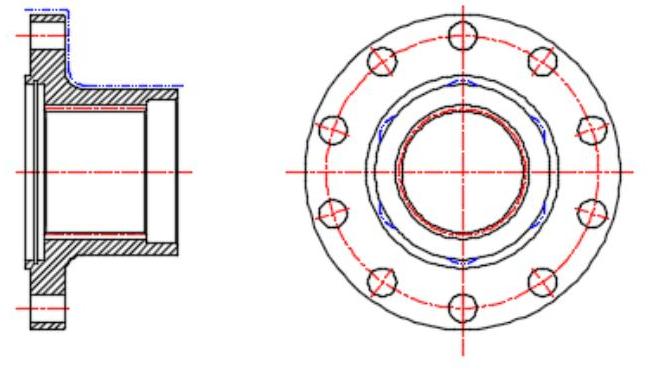

图8-67 阵列后的图形


图8-68 删除辅助线后的图形

以标注“φ76.5+0.30”为例说明线性带有公差的直径标注方法。

1）将“尺寸线”层置为当前层，单击“默认”选项卡“注释”面板下拉菜单中“标注样式”按钮978-7-111-48872-9-Chapter08-160.jpg，弹出“标注样式管理器”对话框，在“样式”一栏选择“线性”，再单击“修改”按钮，弹出“修改标注样式”对话框。在“主单位”选项卡的“前缀”一栏输入%%C，该符号表示直径，如图8-69所示；在“公差”选项卡的“方式”一栏选择“极限偏差”，在“上偏差”一栏输入0.3，在“下偏差”一栏输入0，如图8-70所示。

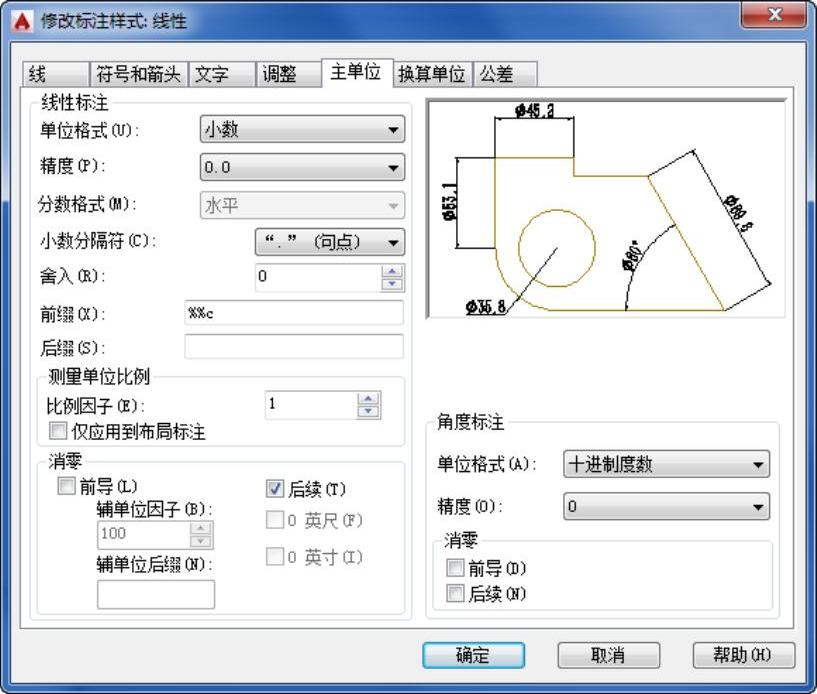

图8-69 “主单位”设置对话框

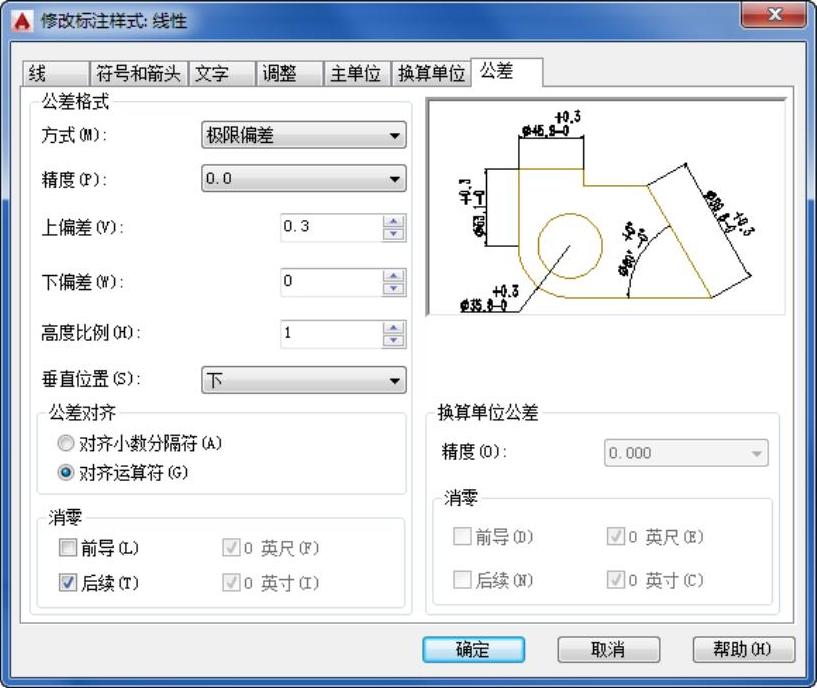

图8-70 “公差”设置对话框

2）按照上述设置好以后，单击“默认”选项卡“注释”面板中的“线性”按钮978-7-111-48872-9-Chapter08-163.jpg，标注图中φ76.5+0.30的尺寸，结果如图8-71所示。

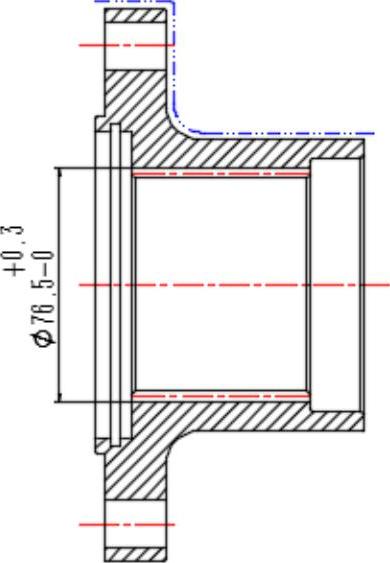

图8-71 标注的尺寸

978-7-111-48872-9-Chapter08-165.jpg其他标注。除了上面介绍的标注外，本例还需要标注线性、半径、直径、角度以及创建与填写齿轮参数表格和标注形位公差。这里不再详细的介绍，可以参照其他实例中相应的介绍。

978-7-111-48872-9-Chapter08-166.jpg填写标题栏。标题栏是反映图形属性的一个重要信息来源，用户可以在其中查找零部件的材料、设计者及修改等信息。其填写与标注文字的过程相似，这里不再赘述，可以参照其他实例中相应的介绍。
