根据如图7-202所示的轴承座视图，绘制该轴承座的正等测。

光盘路径

光盘\动画演示\第7章\轴承座的正等侧.avi

操作步骤

设置绘图环境。

用LIMITS命令设置图幅：420×297。

设置图层。单击“默认”选项卡“图层”面板中的“图层特性”按钮，弹出“图层特性管理器”对话框，新建2个图层：

1）第一图层命名为“粗实线”，用于绘制可见轮廓线，线宽为0.3mm，线型为CONTINUS，颜色为白色。

2）第二图层命名为“细实线”，用于绘制轴测轴，线宽为0.09mm，线型为CONTINUS，颜色为白色。

建立直角坐标系，绘制轴测轴。建立直角坐标系，如图7-202所示，将“细实线”层置为当前层

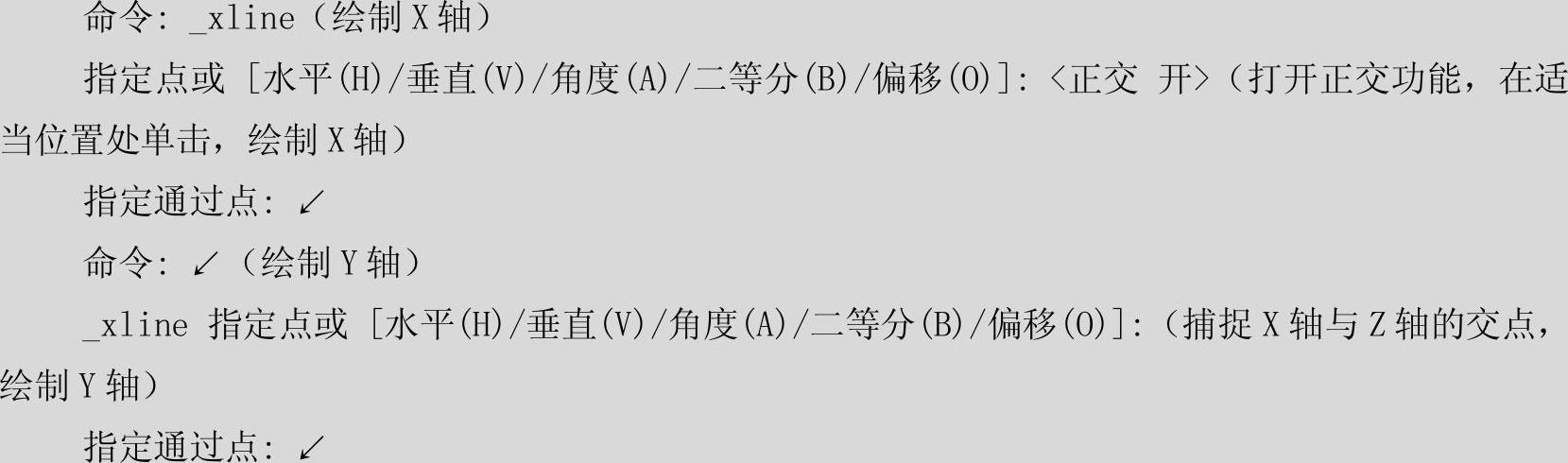

单击“默认”选项卡“绘图”面板中的“构造线”按钮，绘制轴测轴，命令行提示与操作如下：

单击“默认”选项卡“绘图”面板中的“构造线”按钮，命令行提示与操作如下：

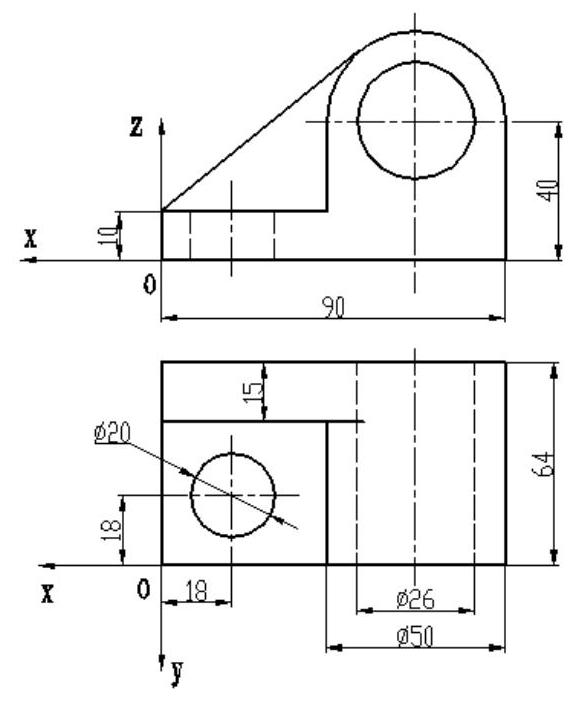

图7-202 轴承座视图及直角坐标系

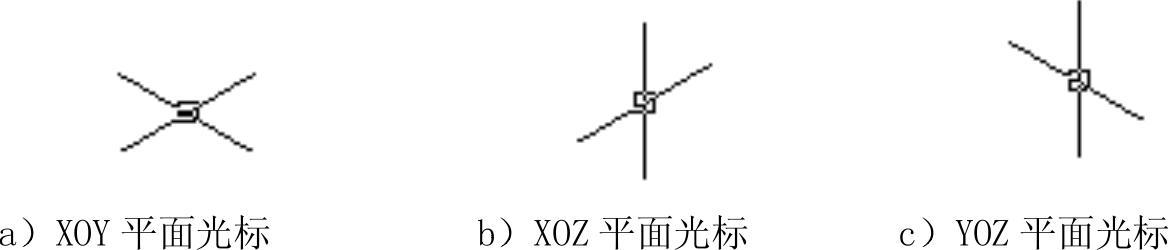

图7-203 正等测光标样式

绘制底板。

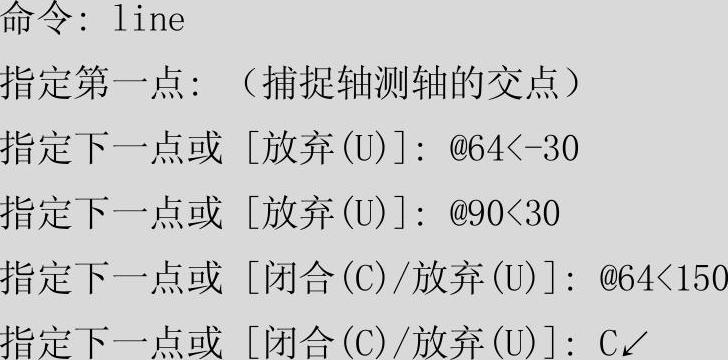

将“粗实线”层置为当前层，单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制底板底面，命令行提示与操作如下：

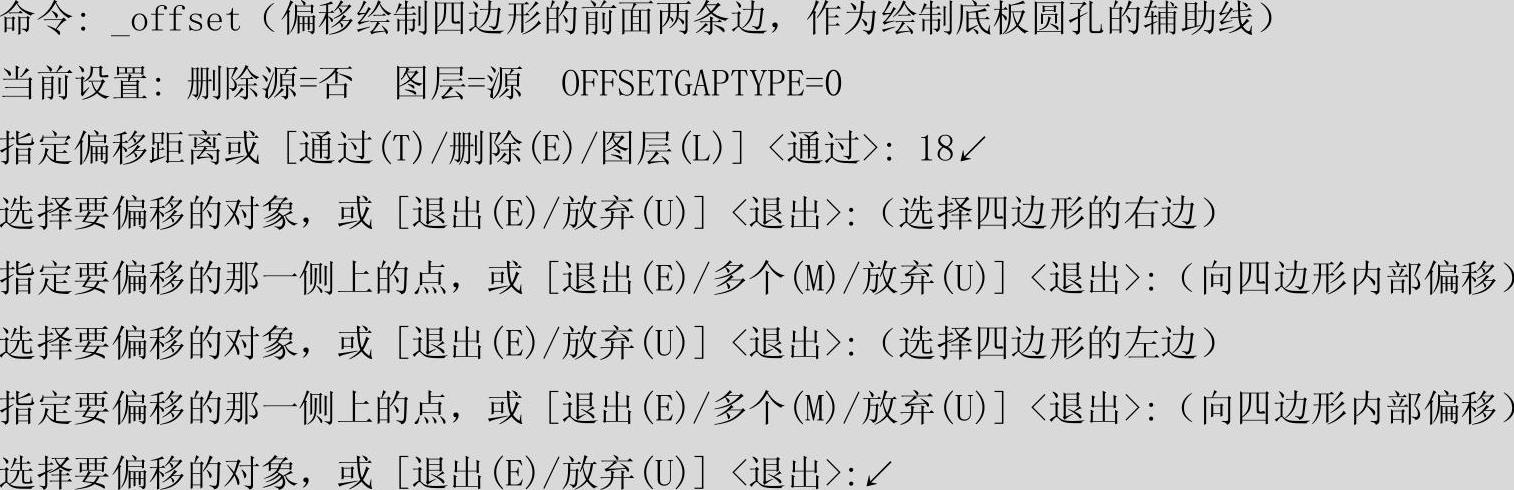

单击“默认”选项卡“修改”面板中的“偏移”按钮，命令行提示与操作如下：

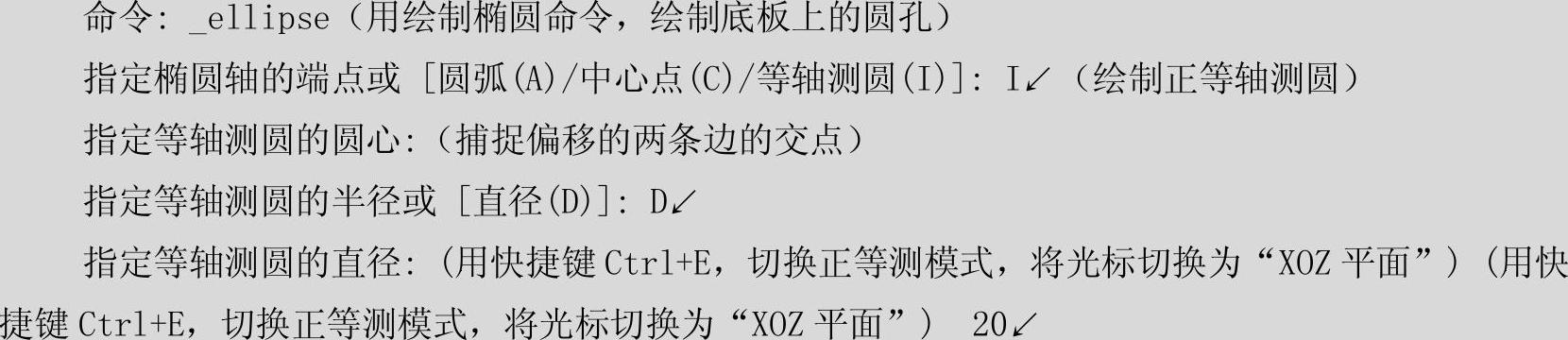

单击“默认”选项卡“绘图”面板中的“椭圆”按钮，命令行提示与操作如下：

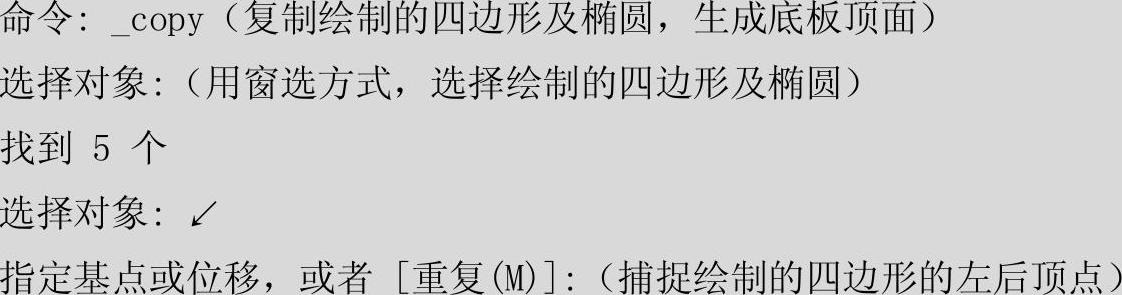

单击“默认”选项卡“修改”面板中的“复制”按钮，命令行提示与操作如下：

单击“默认”选项卡“绘图”面板中的“直线”按钮，捕捉底板底面的一个顶点和底板顶面的对应顶点，绘制底板棱线。

单击“默认”选项卡“修改”面板中的“删除”按钮，删除底板底面四边形后面的两条线及偏移辅助线。

单击“默认”选项卡“修改”面板中的“修剪”按钮，剪去底面椭圆多余的部分，结果如图7-204所示。(www.daowen.com)

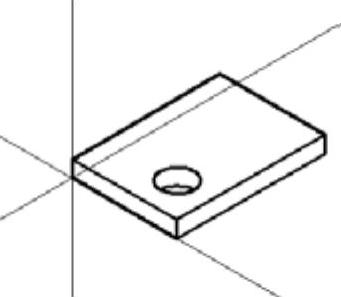

图7-204 底板主要轮廓线

绘制轴承。

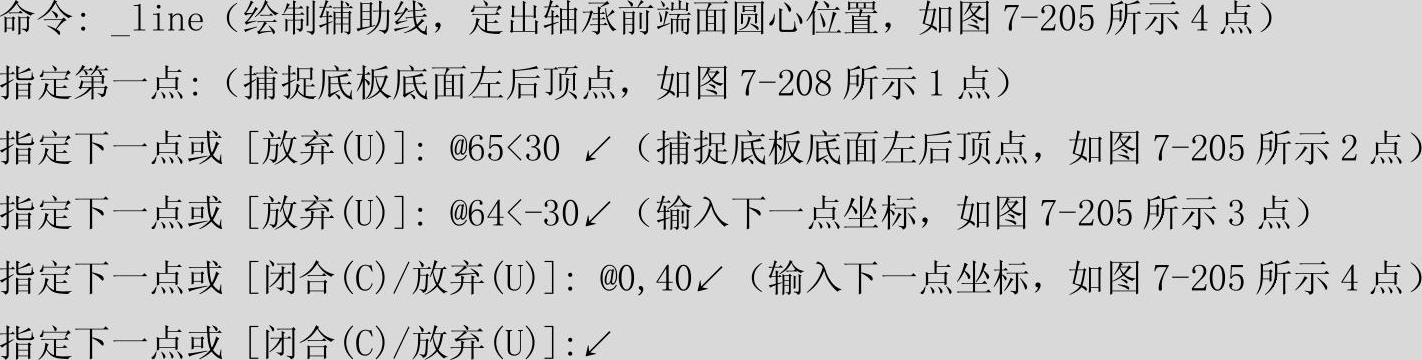

将“细实线”置为当前层。单击“默认”选项卡“绘图”面板中的“直线”按钮，命令行提示与操作如下：

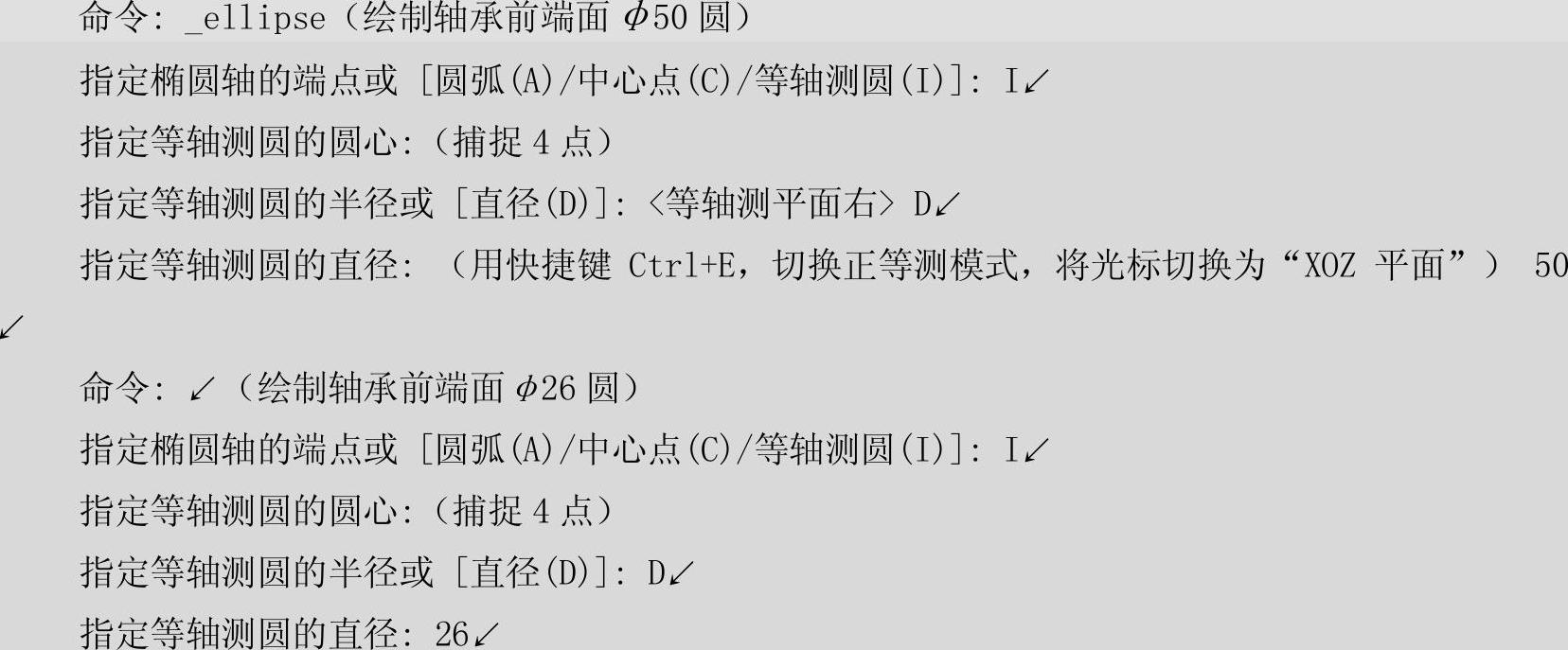

将“粗实线”置为当前层，单击“默认”选项卡“绘图”面板中的“椭圆”按钮，命令行提示与操作如下：

单击“默认”选项卡“修改”面板中的“复制”按钮，复制绘制的φ50正等测圆，命令行提示与操作如下：

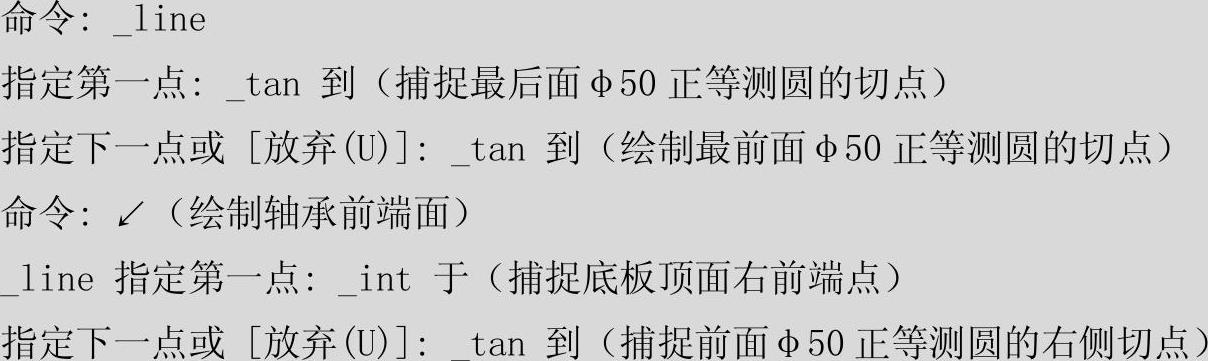

单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制前后两个φ50正等测圆的切线，命令行提示与操作如下：

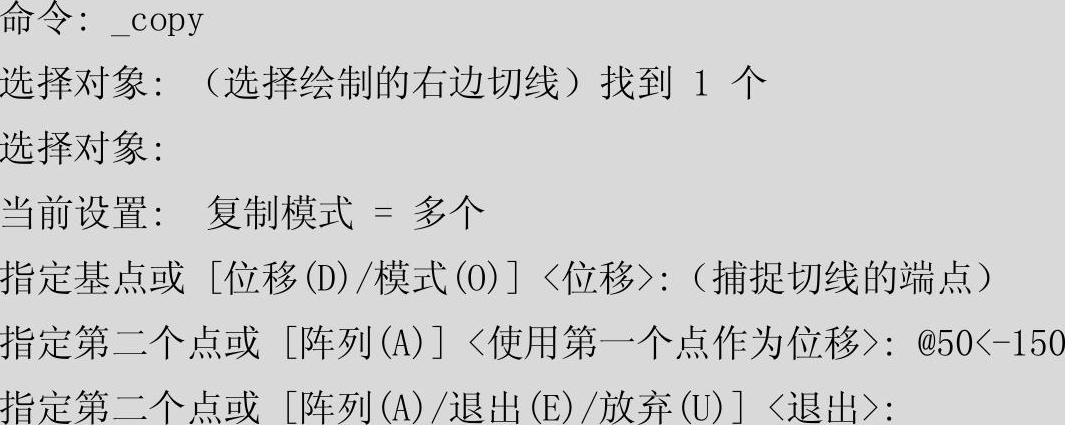

单击“默认”选项卡“修改”面板中的“复制”按钮，复制刚刚绘制的右边切线，命令行提示与操作如下：

单击“默认”选项卡“修改”面板中的“修剪”按钮，剪去轴承前端面多余的线段。

删除辅助线，结果如图7-206所示。

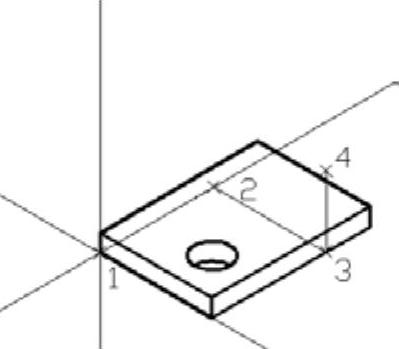

图7-205 绘制辅助线

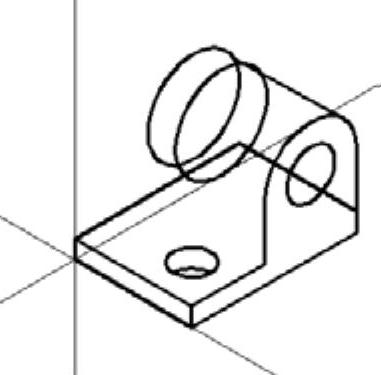

图7-206 绘制轴承

绘制支承板。

单击“默认”选项卡“绘图”面板中的“直线”按钮，以底板顶面左后顶点为起点，捕捉φ50正等测圆的切点，绘制支撑板。

单击“默认”选项卡“修改”面板中的“复制”按钮，复制刚刚绘制的切线，以切线的端点为基点，指定位移的第二点为（@15＜-30）。重复“复制”命令，复制轴承前端面左边的切线，捕捉切线的端点为基点，指定位移的第二点为（@49＜150）。

单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制剩余的直线，结果如图7-207所示。

关闭“细实线”层，单击“默认”选项卡“修改”工具栏中的“修剪”按钮，剪去轴承上多余的线段。

单击“默认”选项卡“修改”面板中的“删除”按钮，删除底板后面不可见的轮廓线，结果如图7-208所示。

图7-207 绘制支承板

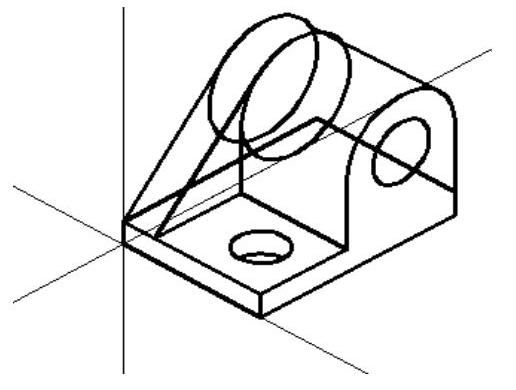

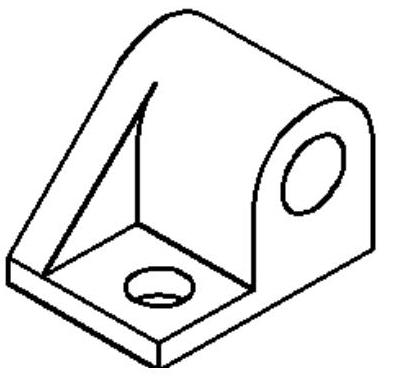

图7-208 轴承座正等测图

保存图形。单击“保存”按钮，保存文件为“轴承座轴测图.dwg”。
