1.轴测图的形成

轴测图是指将物体连同其参考直角坐标系，沿不平行于任一坐标面的方向，用平行投影法将其投射在单一投影面上所得到的，能同时反映物体长、宽、高三个方向尺度的富有立体感的图形，如图7-201所示。

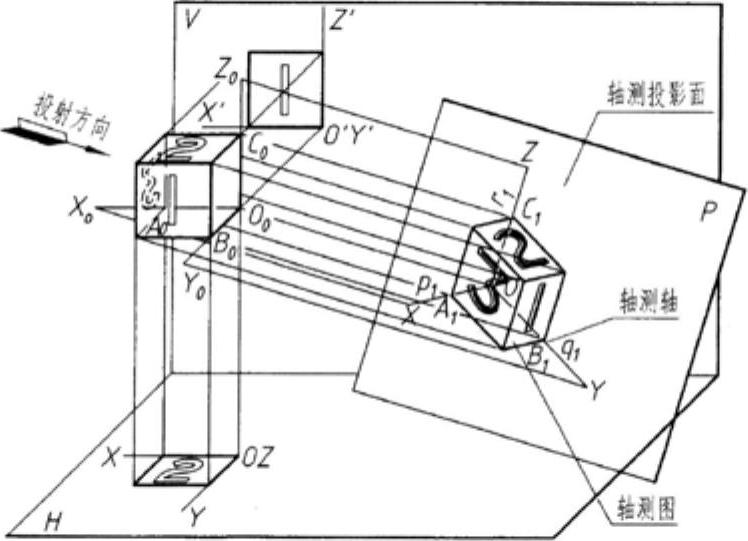

图7-201 轴测图概念

由于轴测图是用平行投影法得到的，因此其具有以下特性：

（1）平行性。物体上相互平行的直线，它们的轴测投影仍相互平行；物体上平行于坐标轴的线段，在轴测图上仍平行于相应的轴测轴。

（2）定比性。物体上平行于坐标轴的线段，其轴测投影与原线段长度之比，等于相应的轴向伸缩系数。

2.轴向伸缩系数和轴间角(www.daowen.com)

由于物体上3个直角坐标轴对轴测投影面倾斜角度不同，所以在轴测图上各条轴线的投影长度也不同。直角坐标轴的轴测投影（简称轴测轴）的单位长度与相应直角坐标轴上的单位长度的比值，称为轴向伸缩系数，分别用p1、q1、r1表示，简化伸缩系数分别用p、q、r表示。两根轴测轴之间的夹角成为轴间角。

3.轴测图的分类

轴测图根据投影方向与轴测投影面是否垂直，分为正轴测图和斜轴测图两大类，每类按轴向伸缩系数不同，又分为3类：

（1）正（或斜）等轴测图：简称正（或斜）等测，p1=q1=r1；

（2）正（或斜）二等轴测图：简称正（或斜）二测，p1=q1≠r1或q1=r1≠p1或p1=r1≠q1；

（3）正（或斜）三轴测图：简称正（或斜）三测，p1≠q1≠r1；

国家标准GB/T 14692-1993中规定，轴测图一般采用正等测、正二测和斜二测，必要时允许采用其他轴测图。
