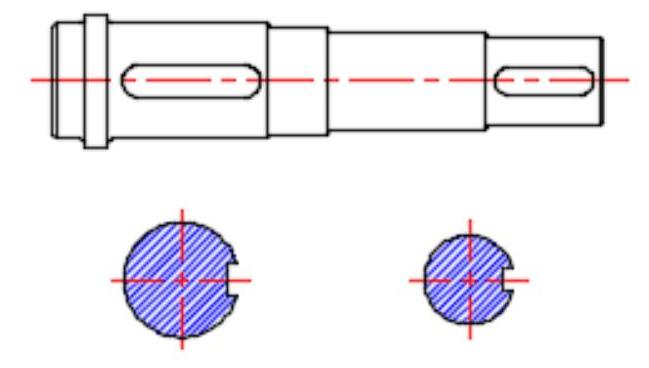

以传动轴的绘制过程为例介绍断面图的绘制方法，如图7-178所示。

图7-178 传动轴

光盘路径

光盘\动画演示\第7章\传动轴.avi

操作步骤

配置绘图环境。设置图层。单击“默认”选项卡“绘图”面板中的“图层特性”按钮，弹出“图层特性管理器”对话框，新建三个图层：

第一图层命名为“中心线”，颜色设为红色，线型加载为CENTER，其余属性保持系统默认设置。

第二图层命名为“轮廓线”，线宽属性为0.3mm，其余属性保持系统默认设置。

第三图层命名为“剖面线”，颜色设为蓝色，，其余属性保持系统默认设置。

绘制中心线。将“中心线”层置为当前层，单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制直线，坐标为{（60，200），（360，200）}，如图7-179所示。

绘制传动轴主视图。

将“轮廓线”层置为当前层。

图7-179 绘制中心线

绘制边界线。单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制直线1，坐标为{（70，200），（70，240）}。

缩放和平移视图。利用“缩放”和“平移”命令将视图调整到易于观察的程度。

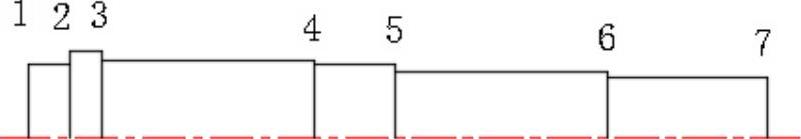

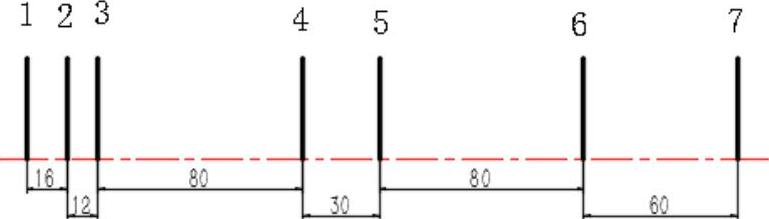

偏移边界线。单击“默认”选项卡“修改”面板中的“偏移”按钮，以直线1为起始，以前一次偏移线为基准依次向右绘制直线2至直线7，偏移量依次为16、12、80、30、80和60，如图7-180所示。

图7-180 偏移边界线

偏移中心线。单击“默认”选项卡“修改”面板中的“偏移”按钮，偏移中心线，均以中心线为基准向上偏移22.5、25、27.5、29和33，如图7-181所示。

图7-181 偏移中心线

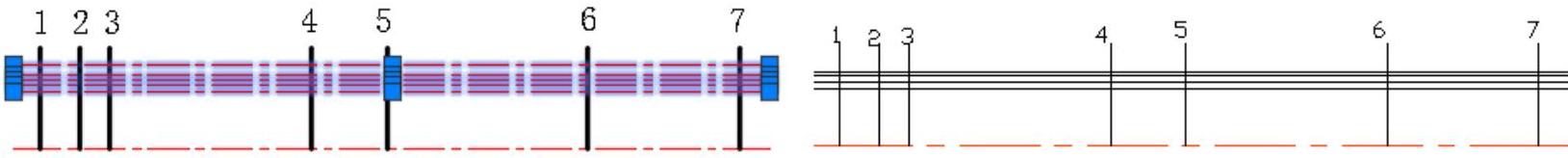

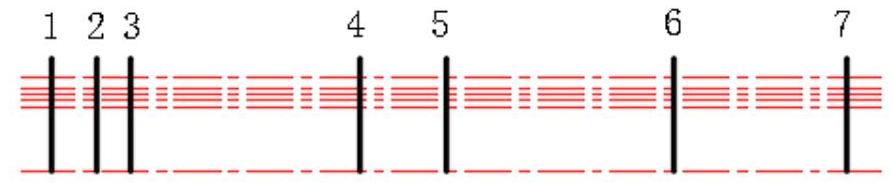

更改图形对象的图层属性。选中5条偏移中心线，将其改为“轮廓线”层，如图7-182所示。

图7-182 更改图层属性

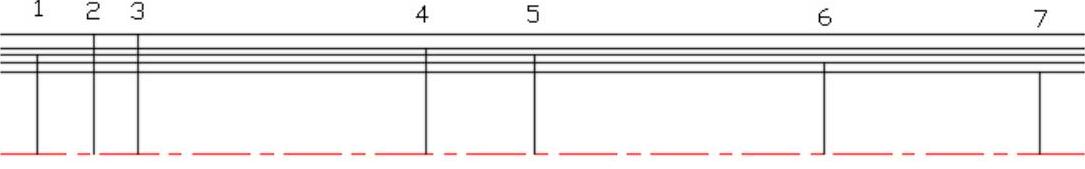

修剪纵向直线。单击“默认”选项卡“修改”面板中的“修剪”按钮，以5条横向直线作为剪切边，对7条纵向直线进行修剪，结果如图7-183所示。

图7-183 修剪纵向直线

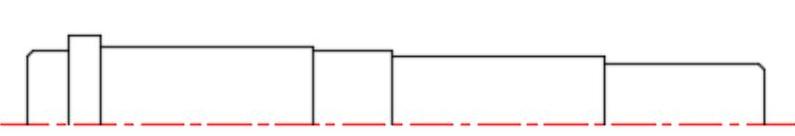

修剪横向直线。单击“默认”选项卡“修改”面板中的“修剪”按钮，以7条纵向直线作为剪切边，对5条横向直线进行修剪，结果如图7-184所示。

端面倒直角。单击“默认”选项卡“修改”面板中的“倒角”按钮，采用修剪、角度、距离模式，倒角长度为2，倒角角度为45，对左右端面的两条直线进行倒角处理，端面倒直角后的效果如图7-185所示。

图7-184 修剪横向直线

图7-185 端面倒直角

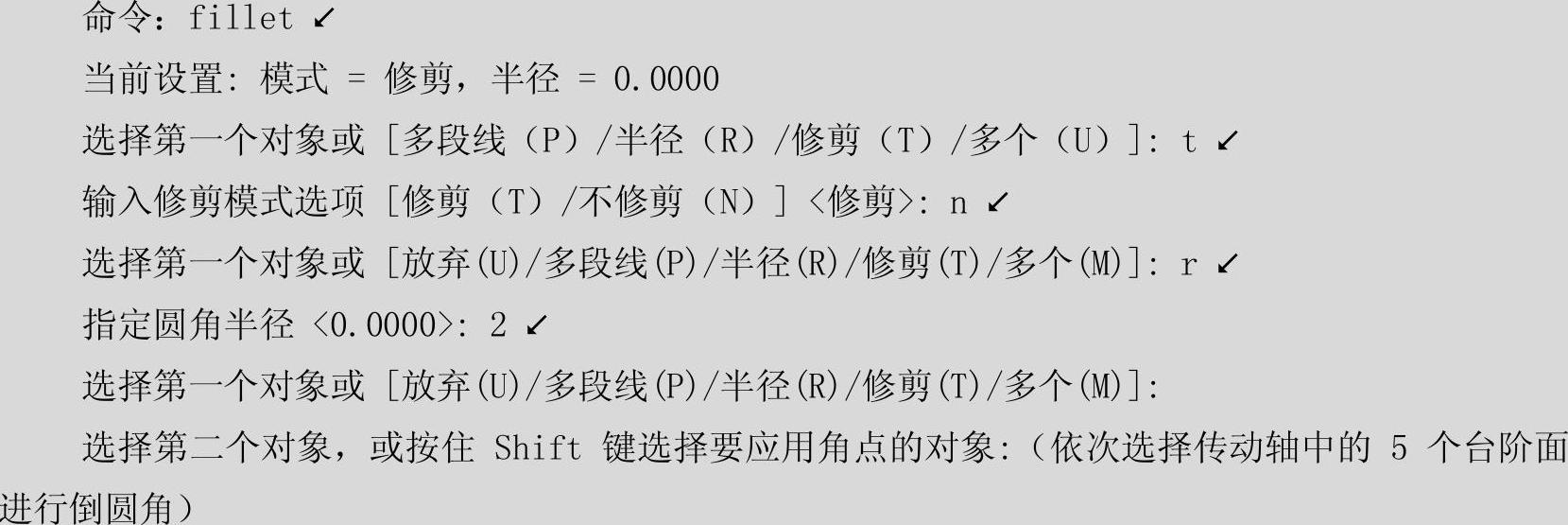

台阶面倒圆角。单击“默认”选项卡“修改”面板中的“圆角”按钮，采用不修剪、半径模式，命令行提示与操作如下：

倒圆角后的效果如图7-186所示。

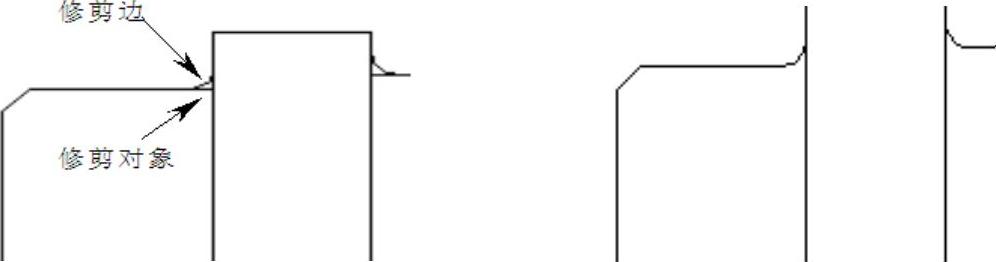

修剪圆角边。由于采用了不修剪模式下的倒圆角操作，在每处圆角边都存在多余的边，单击“默认”选项卡“修改”面板中的“修剪”按钮，将其删除，修剪前后的对比如图7-187所示。

图7-186 台阶面倒圆角

图7-187 修剪圆角边

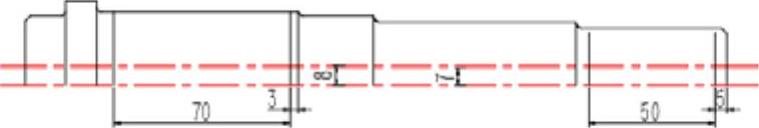

绘制键槽轮廓线。单击“默认”选项卡“修改”面板中的“偏移”按钮，结果如图7-188所示。

更改偏移中心线的图层属性。将两条中心线从“中心线”转为“轮廓线”。

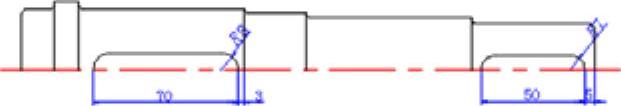

键槽倒圆角。单击“默认”选项卡“修改”面板中的“圆角”按钮，采用修剪、半径模式，左侧键槽圆角半径为8，右侧键槽圆角半径为7，如图7-189所示。

图7-188 绘制键槽轮廓线

图7-189 倒圆角后的键槽(www.daowen.com)

镜像成形。单击“默认”选项卡“修改”面板中的“镜像”按钮，完成传动轴下半部分的绘制，如图7-190所示。

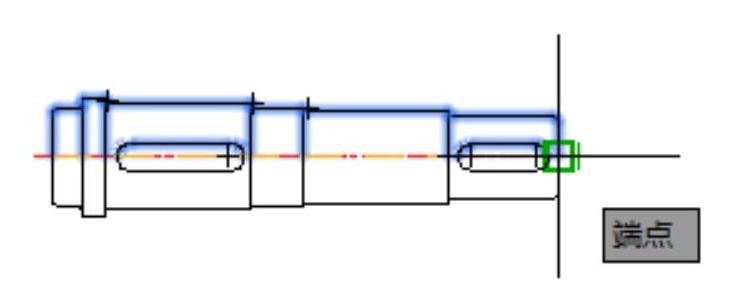

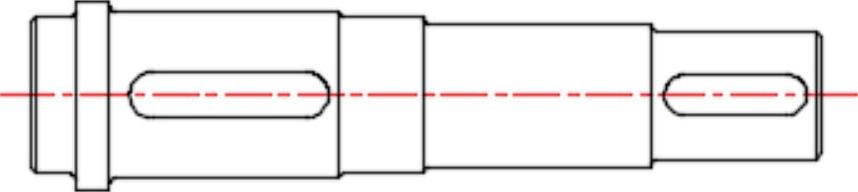

补全端面线。单击“默认”选项卡“修改”面板中的“直线”按钮，利用“对象捕捉”，补全左右的端面线。至此，传动轴的主视图绘制完毕，如图7-191所示。

图7-190 使用镜像绘制轴的下半部分

图7-191 传动轴主视图

绘制键槽剖面图。

切换图层。将“中心线”置为当前层。

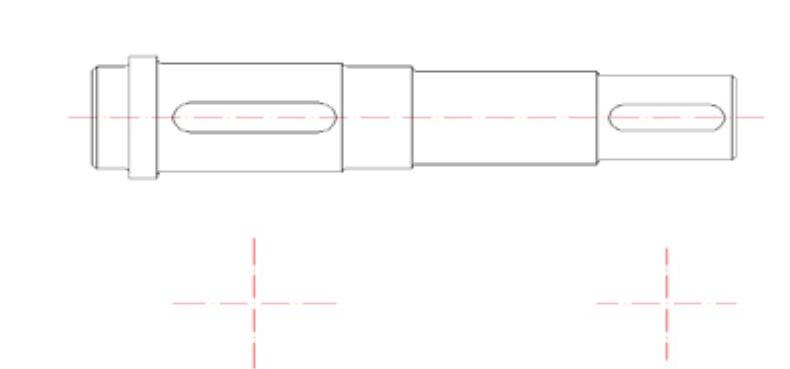

绘制剖面图中心线。单击“默认”选项卡“修改”面板中的“直线”按钮，绘制两组十字交叉直线，直线{（100，100），（170，100）}和直线{（135，65），（135，135）}，直线{（250，100），（310，100）}和直线{（280，70），（280，130）}，如图7-192所示。

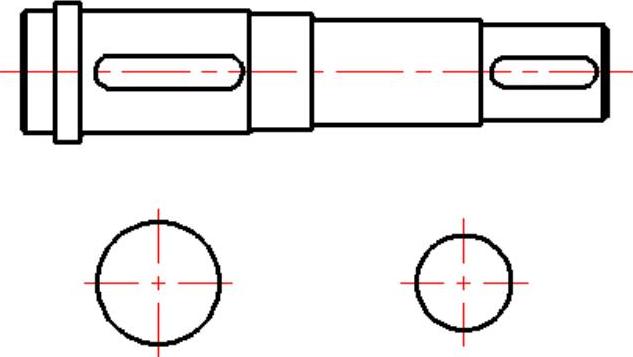

绘制剖面圆。将“轮廓线”置为当前图层，单击“默认”选项卡“绘图”面板中的“圆”按钮，绘制两个圆，一为圆心（135，100）和半径为29，另一为圆心（280，100）和半径为22.5，结果如图7-193所示。

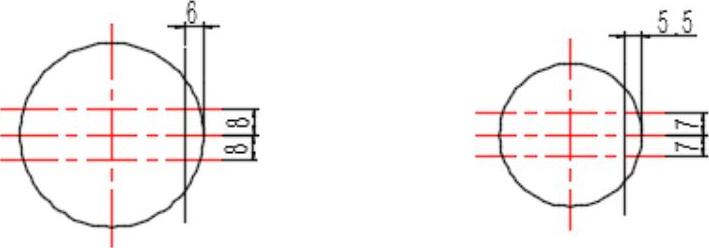

绘制键槽轮廓线。单击“默认”选项卡“修改”面板中的“偏移”按钮，在左右两个圆各自绘制1条直线，左侧圆水平中心线上下偏移8，水平偏移6；右侧圆水平中心线上下偏移7，水平偏移5.5；如图7-194所示，注意中心线的偏移线同样需要更改其图层属性。

图7-192 绘制剖面图中心线

图7-193 绘制剖面圆

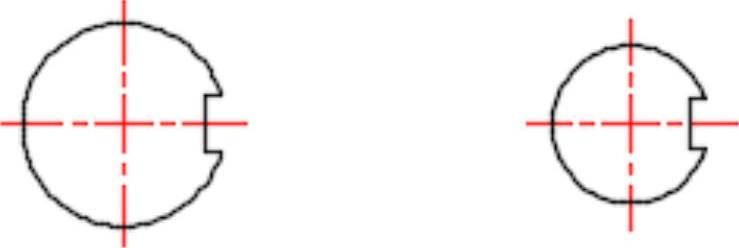

绘制键槽。单击“默认”选项卡“修改”面板中的“修剪”按钮，通过剪切3条偏移直线，形成键槽，如图7-195所示。

图7-194 绘制键槽轮廓线

图7-195 剪切形成键槽

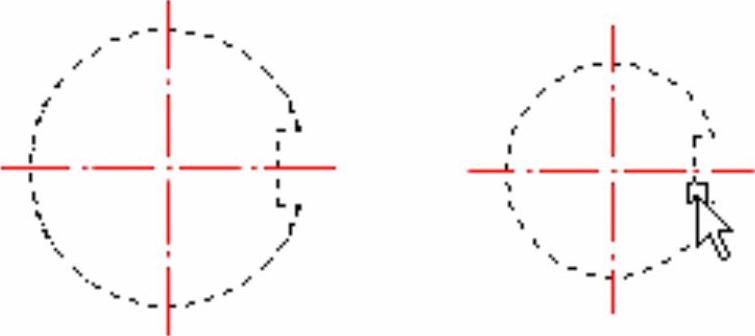

绘制剖面线。将“剖面线”层置为当前层，对图7-196所示轮廓进行图案填充。

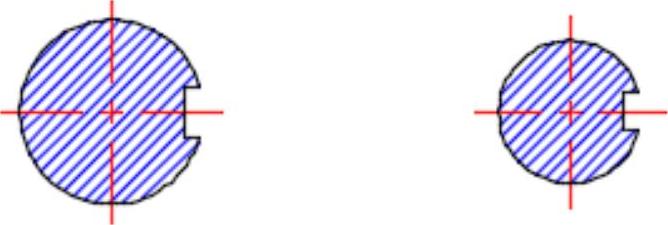

结果如图7-197所示。至此，键槽的剖面图绘制工作完成。

图7-196 选择填充轮廓线

图7-197 绘制剖面线

最终结果如图7-178所示。

补充

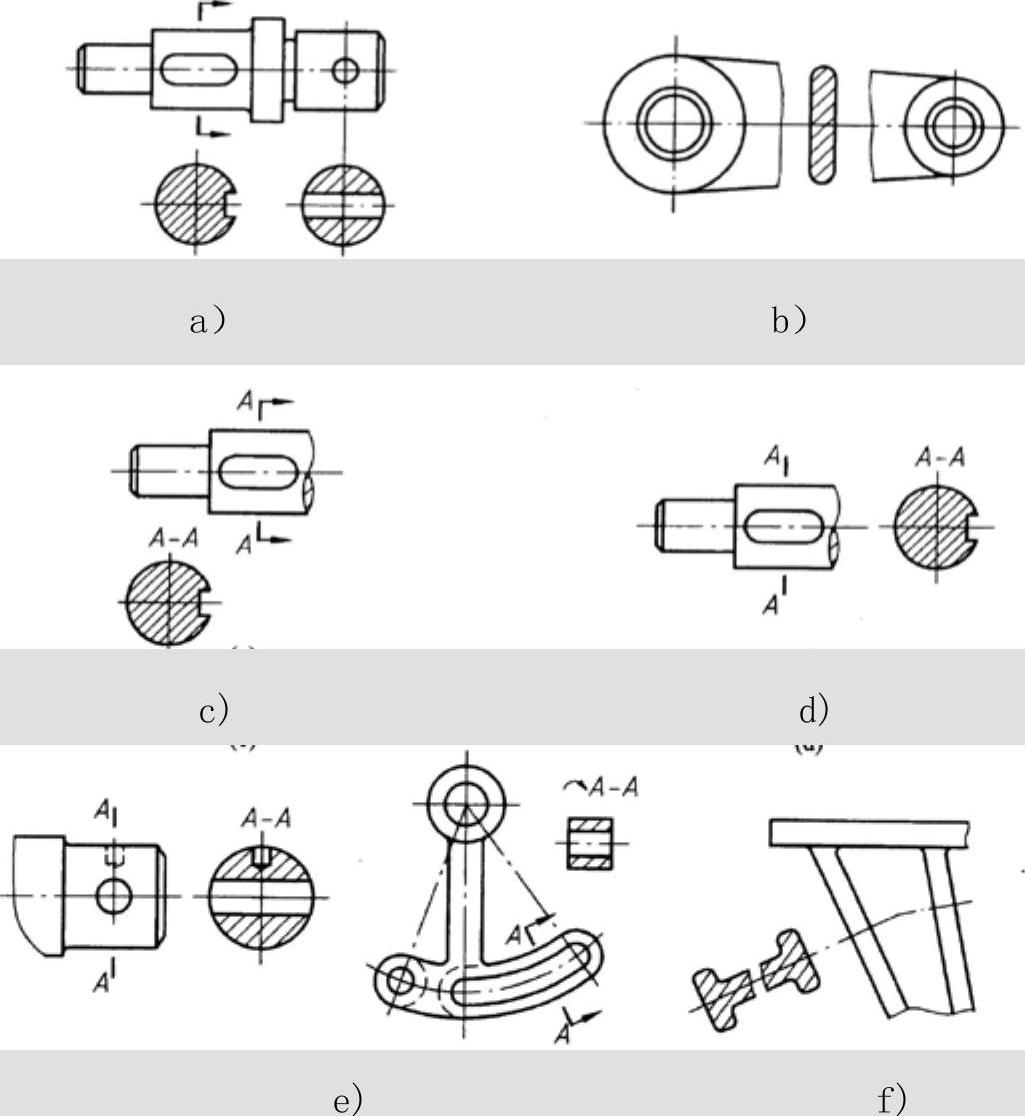

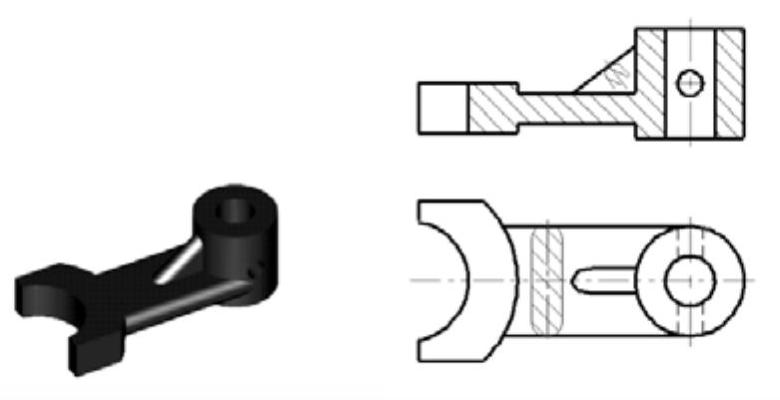

根据断面图的配置位置，断面图可分为移出断面图和重合断面图两种。配置在视图之外的断面图，称为移出断面图，如图7-198所示。画在视图内的断面图，称为重合断面图。

图7-198 移出断面

1.移出断面图

移出断面图的轮廓线必须用粗实线绘制，如图7-198a所示。

（1）一般情况下，画出断面的真实形状，如图7-198c、d所示。

（2）断面图形对称时，也可以绘制在视图中断处，如图7-198b所示。

（3）特殊情况下，被剖切结构按剖视绘制。

当剖切面通过回转面形成的孔、凹坑的轴线时，这些结构按剖视绘制，如图7-198e所示。当剖切面剖切非回转面形成的结构，出现完全分开的两个断面时，这些结构按剖视绘制，如图7-198f所示。

（4）由两个或多个相交的剖切平面剖切物体得出的移出断面图，中间一般应断开绘制，如图7-198g所示。

2.重合断面图

为与视图中的轮廓线相区分，重合断面图的轮廓线必须用细实线绘制。

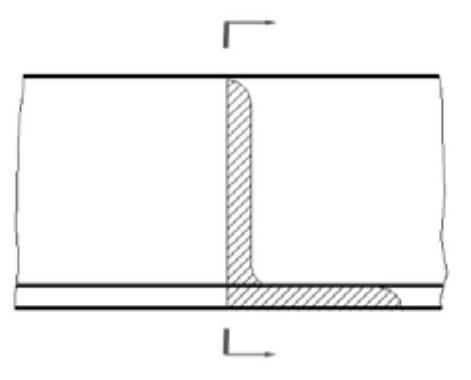

当视图中的轮廓线与重合断面图的图形重叠时，视图中的轮廓线仍应连续画出，不可间断，如图7-199所示。

重合断面图必须配置在视图内的剖切位置处。

因为重合断面图就配置在视图内的剖切位置处，故其标注一律可省略字母。

对称的重合断面图，可不必标注，如图7-200所示。

不对称的重合断面图，只要画出剖切符号与箭头，如图7-199所示。有时也可不标注。

图7-199 轮廓线与重合断面图的图形重叠

图7-200 对称的重合断面图
