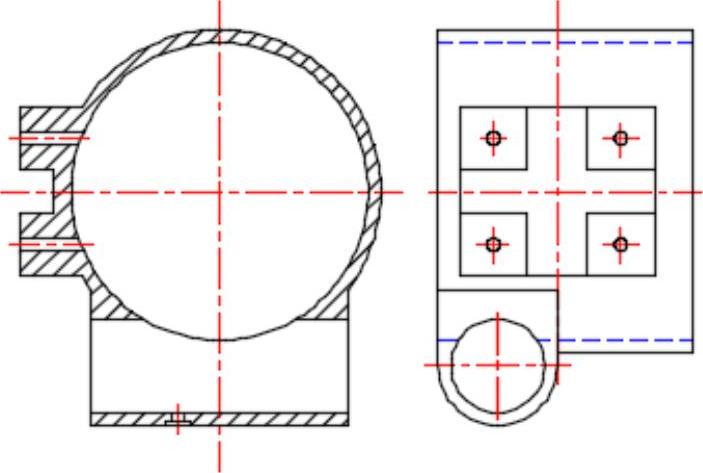

以架体的绘制为实例讲述阶梯剖视图的绘制方法，图7-162所示。

图7-162 架体

光盘路径

光盘\动画演示\第7章\架体.avi

操作步骤

设置图层。单击“默认”选项卡“绘图”面板中的“图层特性”按钮，弹出“图层特性管理器”对话框，新建4个图层：

第一图层命名为“细点化线”，颜色设为红色，线型加载为CENTER，其余属性保持系统默认设置。

第二图层命名为“粗实线”，线宽属性为0.3mm，其余属性保持系统默认设置。

第三图层命名为“虚线”，颜色设为蓝色，线型加载为DASHED，其余属性保持系统默认设置。

第四图层命名为“细实线”，属性保持系统默认设置。

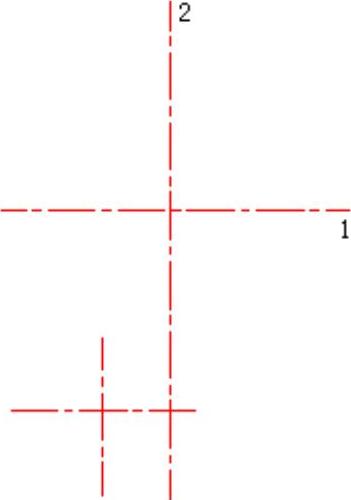

绘制中心线。将“细点化线”层置为当前层。单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制两组正交的中心线，坐标为{（100，100），（100，10）}、{（70，55），（134，55）}、{（69，14），（103，14）}、{（86，26.5），（86，1.5）}，结果如图7-163所示。

图7-163 绘制中心线1

图7-164 偏移处理

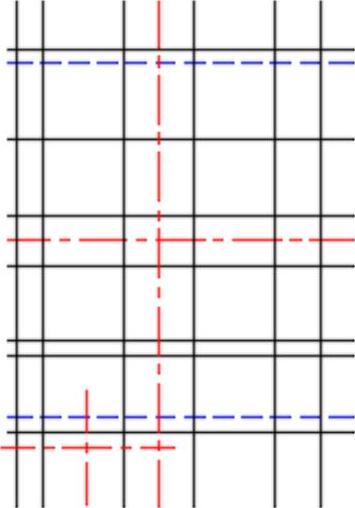

偏移直线。单击“默认”选项卡“修改”面板中的“偏移”按钮，将直线1分别向上偏移5、20、35、38，再向下偏移5、20、23、35、38。重复“偏移”命令，将直线2分别向左偏移7、23、28，再向右偏移7、23、32。然后将偏移后直线所在的图层分别修改为“粗实线”层和“虚线”层，结果如图7-164所示。

修剪直线。单击“默认”选项卡“修改”面板中的“修剪”按钮，修剪图形，结果如图7-165所示。

绘制圆并修剪。

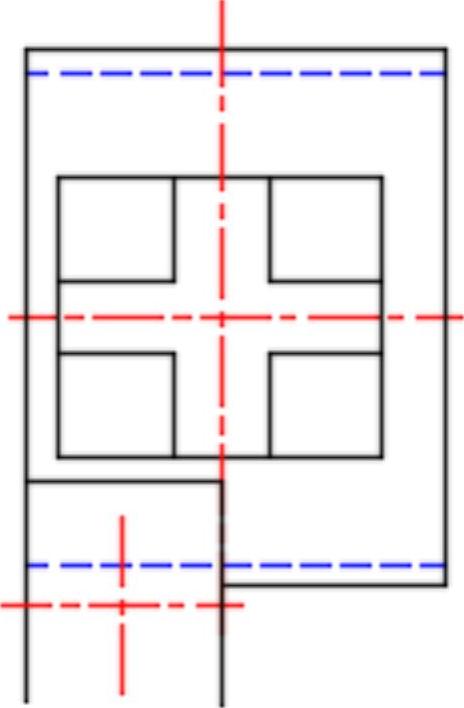

将“粗实线”层置为当前层。单击“默认”选项卡“绘图”面板中的“圆”按钮，以左下角中心线交点为圆心，分别绘制半径为11和14的同心圆。

单击“默认”选项卡“修改”面板中的“修剪”按钮，修剪图形，结果如图7-166所示。

图7-165 修剪处理1

图7-166 绘制圆并修剪

绘制孔系。

单击“默认”选项卡“修改”面板中的“偏移”按钮，将中心线1分别向上、下偏移12.5，将中心线2分别向左、右偏移15。

单击“默认”选项卡“绘图”面板中的“圆”按钮，分别以偏移后的中心线交点为圆心，绘制直径为3的圆。

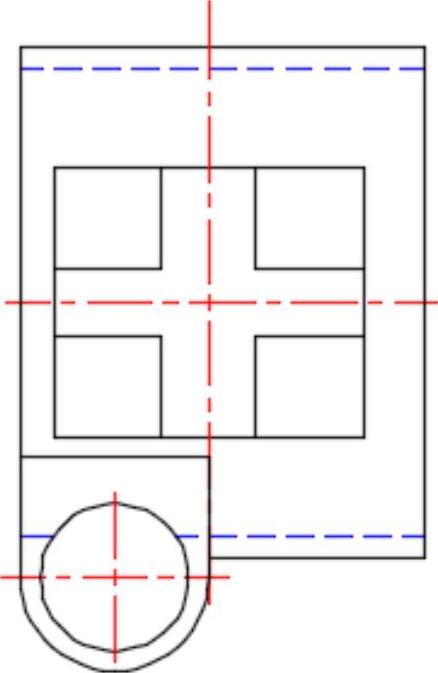

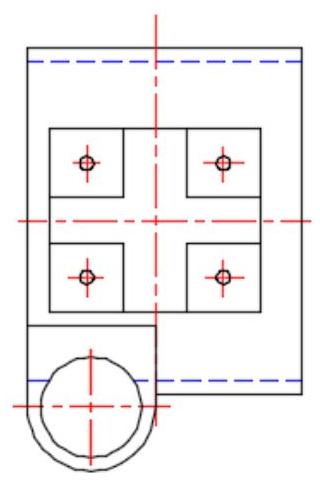

选择菜单栏中的“修改”→“打断”命令，调整中心线的长度，结果如图7-167所示。

绘制剖视图中心线。将“细点化线”层置为当前层。单击“默认”选项卡“绘图“面板中的“直线”按钮，以主视图中心线的端点为特征点，绘制剖视图中心线。

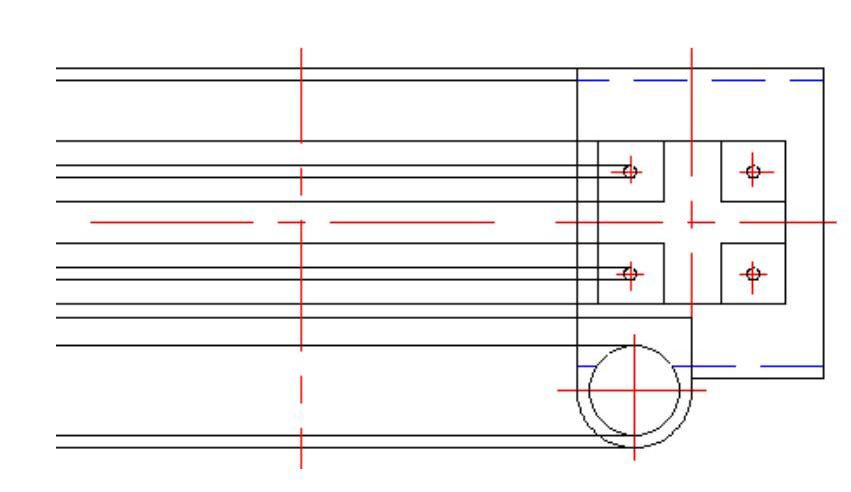

绘制构造线。将“粗实线”层置为当前层。单击“绘图”工具栏中的“射线”按钮，以主视图的特征点为起点绘制构造线，结果如图7-168所示。

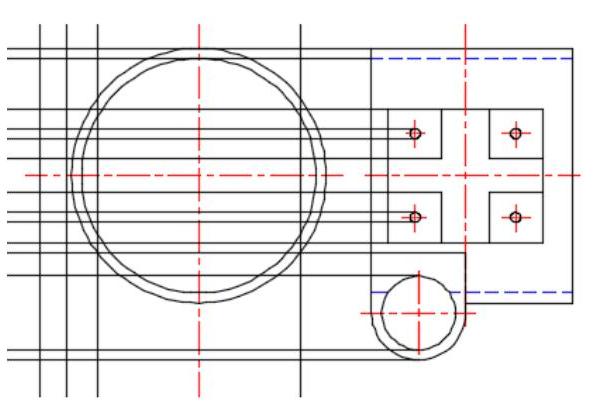

绘制剖视图轮廓线。单击“默认”选项卡“绘图“面板中的“圆”按钮，以中心线的交点为圆心，分别以上侧构造线与中心线的交点为半径绘制圆。单击“默认”选项卡“修改“面板中的“偏移”按钮，将竖直中心线向左分别偏移30.25、39.25和47.25，再向右偏移30.25，并将其所在图层改为“粗实线”，结果如图7-169所示。

图7-167 绘制中心线2(www.daowen.com)

图7-168 绘制构造线

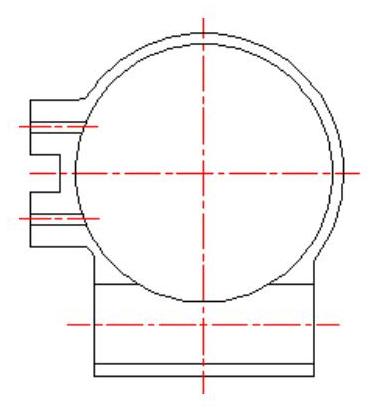

修剪处理。单击“默认”选项卡“修改“面板中的“修剪”按钮，将剖视图中的构造线进行修剪，将“细点化线”层置为当前层。绘制中心线，结果如图7-170所示。

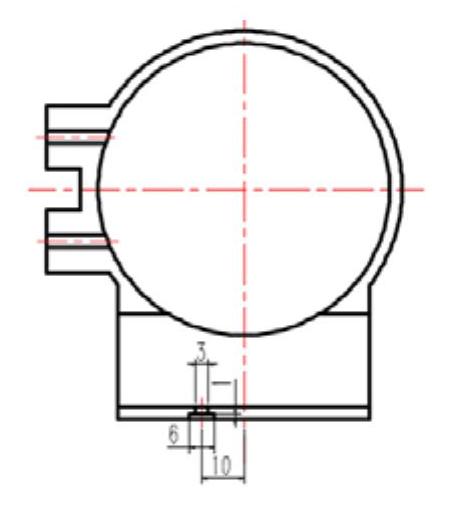

细化图形。单击“默认”选项卡“绘图”面板中的“直线”按钮和“默认”选项卡“修改”面板中的“修改”工具栏中的“偏移”按钮，补全图形，结果如图7-171所示。

图7-169 绘制轮廓线

图7-170 修剪处理2

图7-171 细化图形

绘制剖面线。将“细实线”层置为当前层，单击“默认”选项卡“绘图”面板中的“填充图案”按钮，绘制剖视图中的剖面线，最终结果如图7-162所示。

保存图形。单击“标准”工具栏中的“保存”按钮，将图形以“架体”为文件名，保存在指定路径中

补充

画金属材料的剖面符号时，应遵守下列规定：

（1）同一机件的零件图中，剖视图、剖面图的剖面符号，应画成间隔相等、方向相同且为与水平方向成45°（向左、向右倾斜均可）的细实线，如图7-172所示。

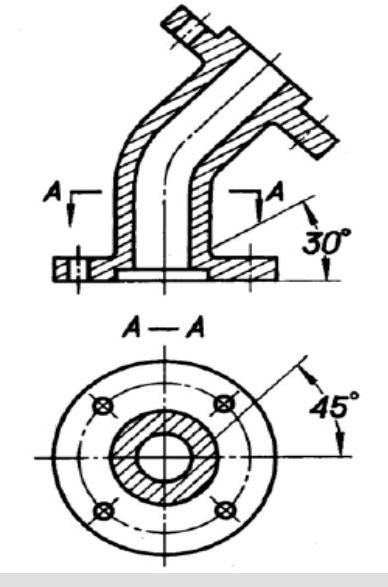

（2）当图形的主要轮廓线与水平线成45°时，该图形的剖面线应画成与水平成30°或60°的平行线，其倾斜方向仍与其他图形的剖面线一致，如图7-173所示。

图7-172 金属材料的剖面线画法1

图7-173 金属材料的剖面线画法2

读剖视图的方法：

在掌握了机件的各种表达方法后，还要进一步根据机件已有的视图、剖视、断面等表达方法，分析了解剖切关系及表达意图，从而想象出机件的内部形状和结构，即读剖视图。

要想很快地读懂剖视图，首先应具有读组合体视图的能力，其次应熟悉各种视图、剖视、断面及其表达方法的规则、标注与规定。读图时以形体分析法为主，线面分析法为辅，并根据机件的结构特点，从分析机件的表达方法入手，由表及里逐步分析和了解机件的内外形状和结构，从而想象出机件的实际形状和结构。

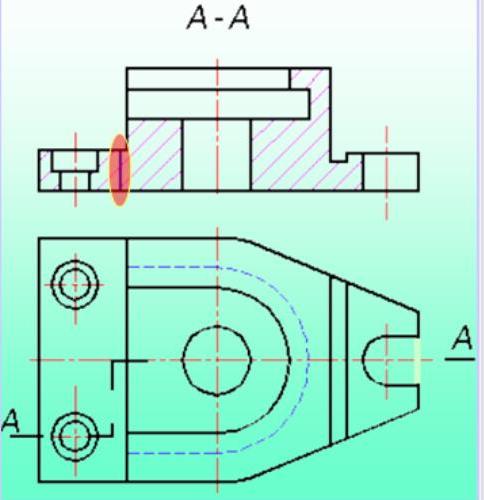

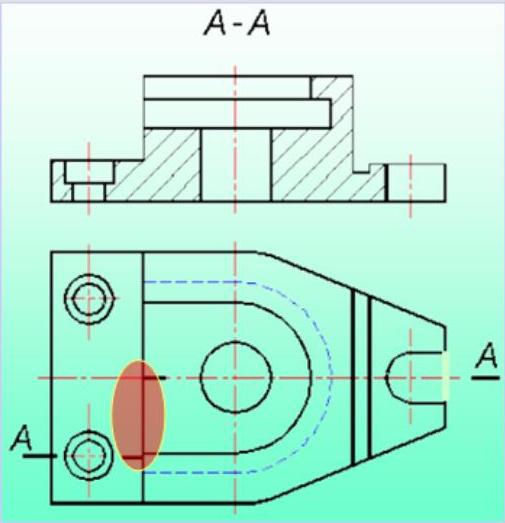

（1）各剖切平面剖切后所得的剖视图是一个图形，在剖切平面转折处转折平面的投影不应画出，如图7-174所示。

（2）剖切平面的转折处不应与视图中的轮廓线重合，如图7-175所示。

图7-174 转折平面投影不画出

图7-175 转折不与轮廓线重合

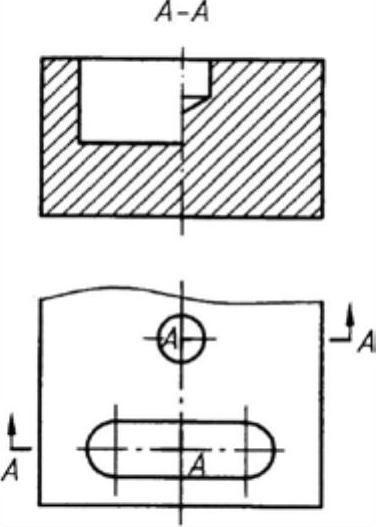

（3）在剖视图中不应出现不完整的要素。只有当两个要素在图形上具有公共对称中心线或轴线时，可以各画一半，此时应以对称中心线或轴线为界。图7-176所示。

（4）采用阶梯剖时，必须按规定进行标注。

图7-176 允许出现不完整要素的阶梯剖
