以底座的绘制为实例讲述局部剖视图的绘制方法，如图7-132所示。

图7-132 底座

光盘路径

光盘\动画演示\第7章\底座.avi

操作步骤

设置图层。单击“默认”选项卡“图层”面板中的“图层特性”按钮，新建3个图层：

第一图层命名为“轮廓线”，线宽属性为0.3mm，其余属性默认。

第二图层命名为“细实线”，颜色设为灰色，其余属性默认。

第三图层命名为“中心线”，颜色设为红色，线型加载为center，其余属性默认。

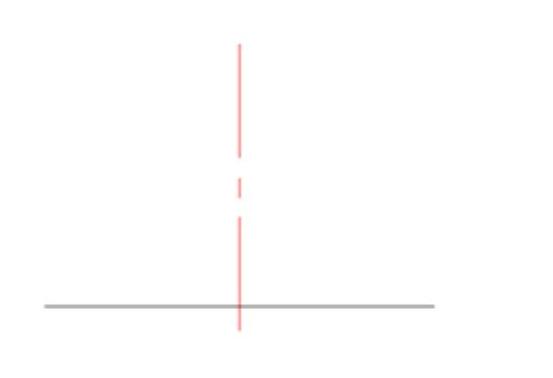

绘制辅助直线。将“中心线”层置为当前层。单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制一条竖直中心线。将“轮廓线”层置为当前层，重复“直线”命令，绘制一条水平直线，结果如图7-133所示。

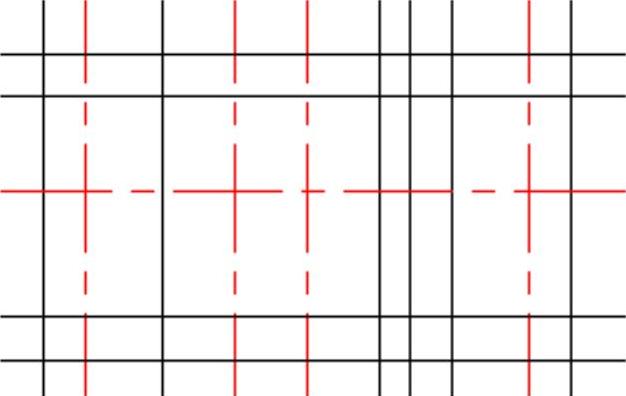

偏移处理。单击“默认”选项卡“修改”面板中的“偏移”按钮，将水平直线分别向上偏移10、40、62和72。重复“偏移”命令，将竖直中心线分别向两侧偏移17、34、52和62。再将竖直中心线向右偏移24。选取偏移后的相应直线，将其所在的图层修改为相应图层，得到的结果如图7-134所示。

图7-133 绘制直线

图7-134 偏移处理

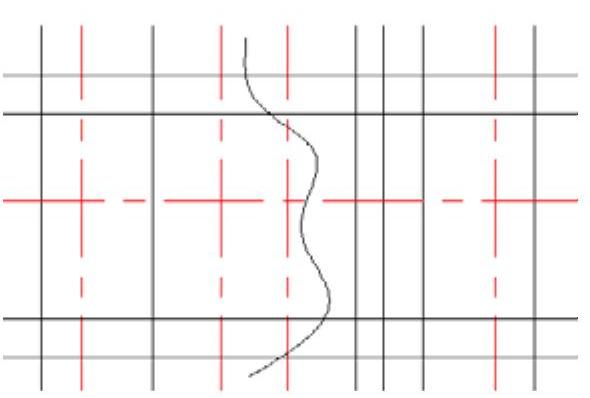

绘制样条曲线。将“细实线”层置为当前层，单击“默认”选项卡“绘图”面板中的“样条曲线”按钮，绘制中部的剖切线，结果如图7-135所示。

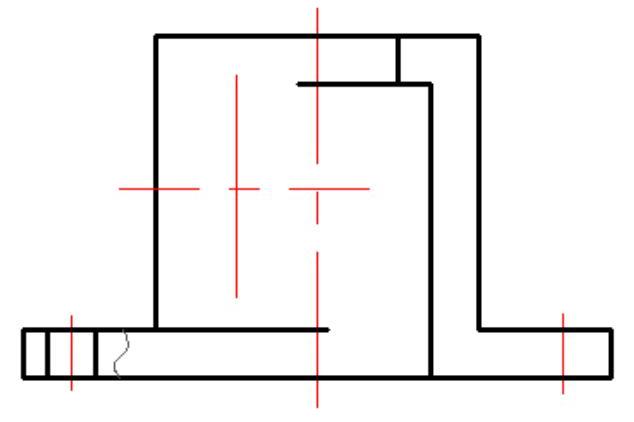

修剪处理。单击“默认”选项卡“修改”面板中的“修剪”按钮，修剪相关图线，修剪编辑后结果如图7-136所示。

图7-135 绘制样条

图7-136 修剪处理

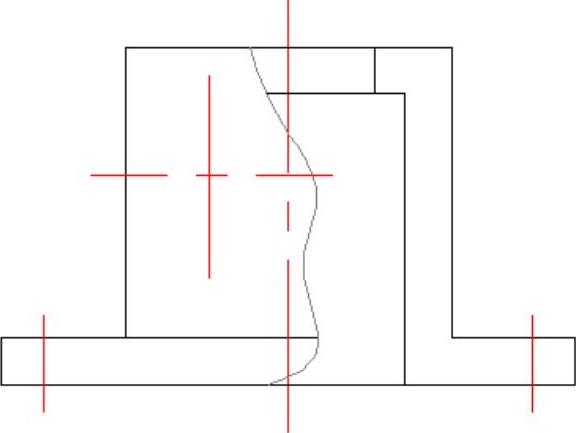

偏移处理。单击“默认”选项卡“修改”面板中的“偏移”按钮，将直线1分别向两侧偏移5，修剪后将其所在的图层修改为“轮廓线”层，结果如图7-137所示。

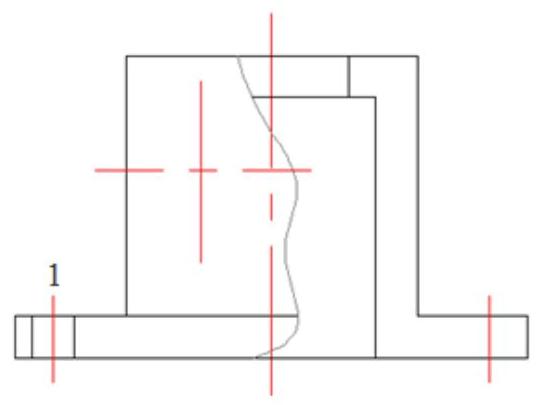

绘制样条曲线。单击“默认”选项卡“绘图”面板中的“样条曲线”按钮，绘制中部的剖切线，并进行修剪，结果如图7-138所示。(www.daowen.com)

图7-137 偏移处理

图7-138 绘制样条

绘制圆。将“轮廓线”层置为当前层，单击“默认”选项卡“绘图”面板中的“圆”按钮，以中心线交点为圆心，分别绘制半径为15和5的同心圆，结果如图7-139所示。

图7-139 绘制圆

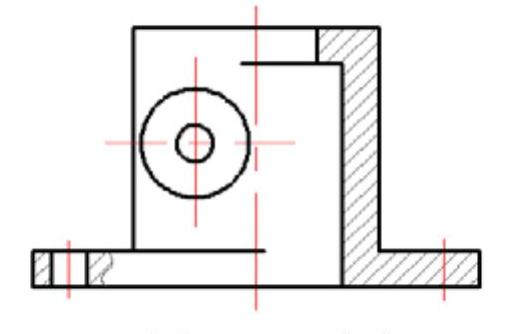

绘制剖面线。将“细实线”层置为当前层。单击“默认”选项卡“绘图”面板中的“图案填充”按钮，弹出“图案填充创建”选项卡，在“特性”面板“图案”下拉列表中选择“用户定义”选项，设置填充“角度”为45°，“间距”设置为3；选择相应的填充区域进行填充，结果如图7-132所示。

保存文件。单击“标准”工具栏中的“保存”按钮，将文件以“底座.dwg”为文件名进行保存。

剖视图应用场合

（1）机件的内外形状均需表达，但因不对称不能或不宜于采用半剖视图时。

（2）机件上只有局部内部形状需要表达，不必或不宜采用全剖视时。

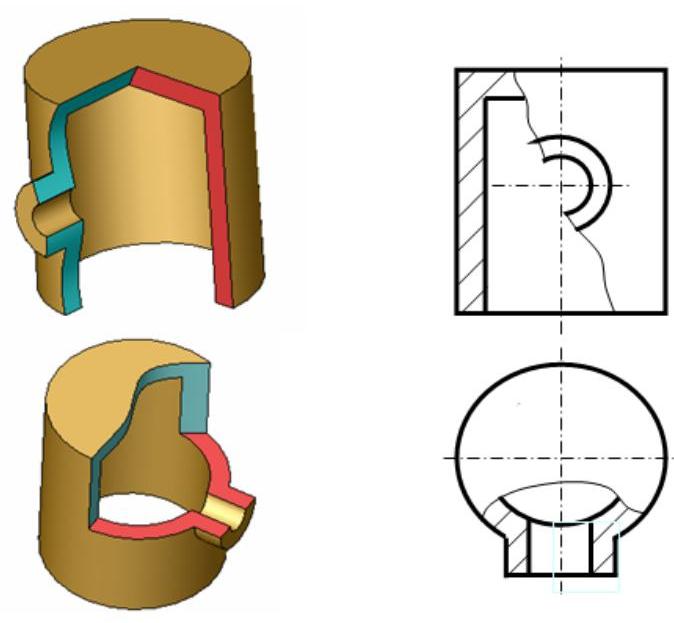

（3）机件的轮廓线与对称中心线重合，不能采用半剖视图时如图7-140所示。

图7-140 轮廓线与对称中心线重合的半剖视图的画法

剖视图注意事项

（1）如图7-141所示，在局部剖视图中，视图与剖视图的分界线为波浪线，它可视为机件断裂痕迹的投影。波浪线不应与图样上其他图线重合，不应超出视图的轮廓线，遇到孔、槽时波浪线应断开，也不应是轮廓线的延长线。

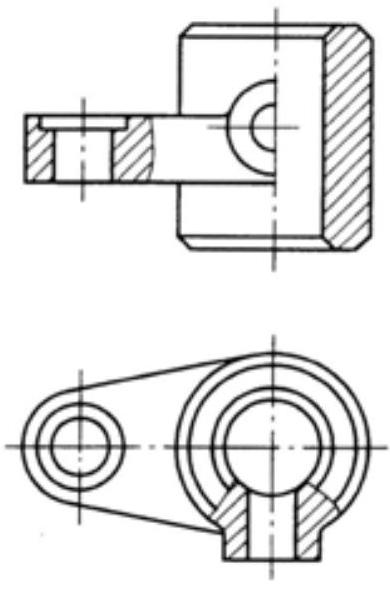

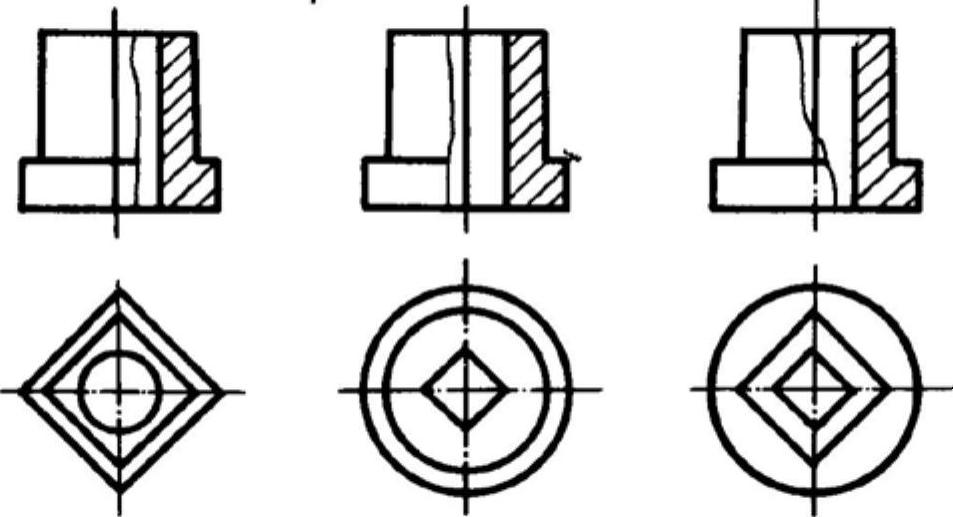

（2）当被剖切物体是回转体时，允许将回转体的中心线作为局部剖视图与视图的分界线，如图7-142所示。

（3）在同一个视图上局部剖视不宜使用过多，以免图形过于零碎。

图7-141 局部剖视图

图7-142 回转体剖视图
