阀体实例详解

时间：2023-06-17 理论教育 版权反馈
【摘要】：单击“默认”选项卡“修改”面板中的“偏移”按钮，将水平中心线向下偏移200，将竖直中心线向右偏移400。图7-94 阀体绘制主视图。图7-100 偏移直线1图7-101 修剪直线2将“粗实线”层置为当前层。图7-110 绘制圆弧图7-111 绘制螺纹牙底将“细实线”层置为当前层。

阀体实例详解

以阀体绘制过程为例讲述半剖视图的绘制方法，如图7-94所示。

光盘路径

光盘\动画演示\第7章\阀体.avi

操作步骤

978-7-111-48872-9-Chapter07-371.jpg设置图层。

单击“默认”选项卡“图层”面板中的“图层特性”按钮978-7-111-48872-9-Chapter07-372.jpg，新建3个图层：第一图层命名为“粗实线”，线宽属性为0.3mm，其余属性默认。

第二图层命名为“中心线”，颜色设为红色，线型加载为CENTER，其余属性默认。

第三图层命名为“细实线”，颜色设为蓝色，其余属性默认。

978-7-111-48872-9-Chapter07-373.jpg绘制中心线和辅助线。

978-7-111-48872-9-Chapter07-374.jpg将“中心线”层置为当前层。单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter07-375.jpg，绘制两条相互垂直的中心线，竖直中心线和水平中心线长度分别大约为500和700。

978-7-111-48872-9-Chapter07-376.jpg单击“默认”选项卡“修改”面板中的“偏移”按钮978-7-111-48872-9-Chapter07-377.jpg，将水平中心线向下偏移200，将竖直中心线向右偏移400。

978-7-111-48872-9-Chapter07-378.jpg单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter07-379.jpg，指定偏移后中心线右下交点为起点，下一点坐标为（@300＜135）

978-7-111-48872-9-Chapter07-380.jpg单击“默认”选项卡“修改”面板中的“移动”按钮978-7-111-48872-9-Chapter07-381.jpg，将绘制的斜线向右下方移动到适当位置，使其仍然经过右下方的中心线交点，结果如图7-95所示。

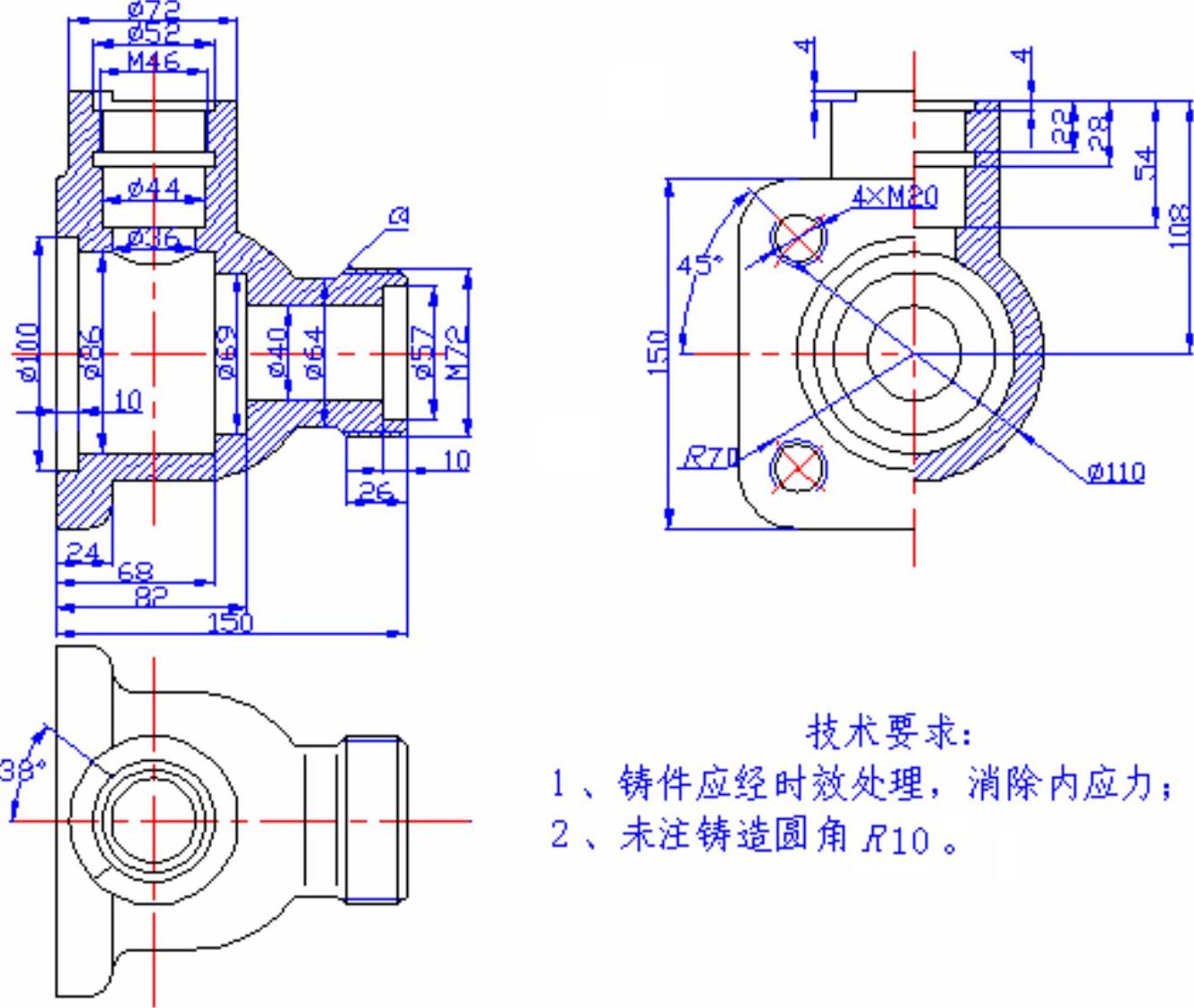

图7-94 阀体

978-7-111-48872-9-Chapter07-383.jpg绘制主视图。

978-7-111-48872-9-Chapter07-384.jpg单击“默认”选项卡“修改”面板中的“偏移”按钮978-7-111-48872-9-Chapter07-385.jpg，将上面的中心线向下偏移75，将左侧的中心线向左偏移42。

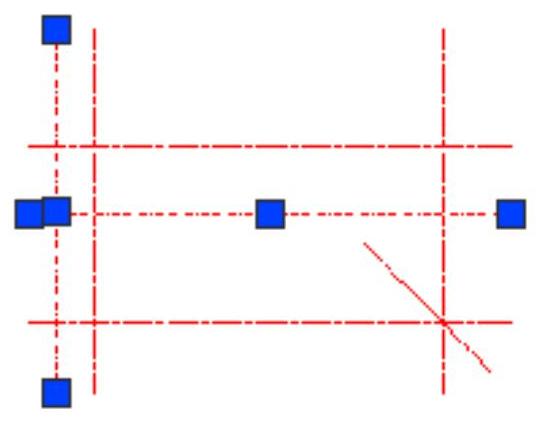

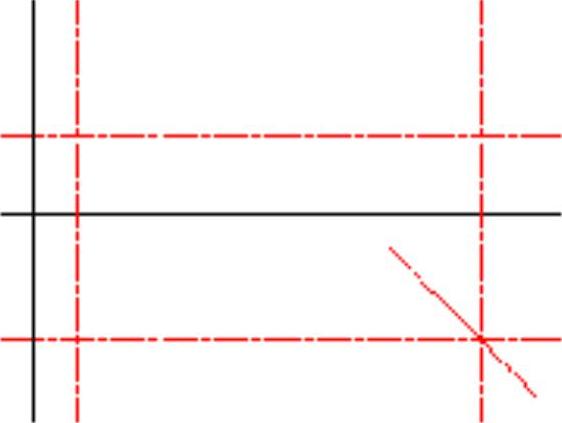

978-7-111-48872-9-Chapter07-386.jpg选择偏移形成的两条中心线，如图7-96所示。然后在“默认”选项卡“图层”面板的“图层”下拉列表中选择“粗实线”选项，如图7-97所示。将这两条中心线转换成粗实线，同时其所在图层也转换成“粗实线”图层，如图7-98所示。

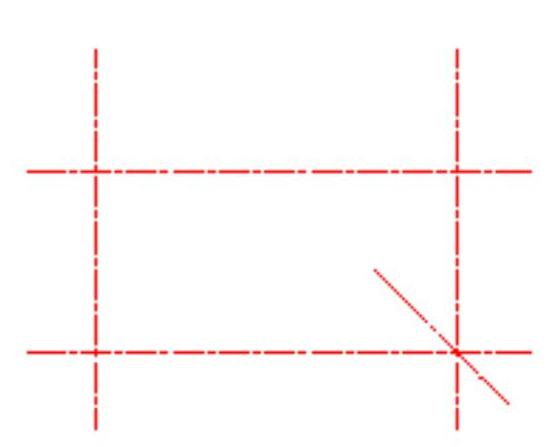

图7-95 中心线和辅助线


图7-96 选择中心线

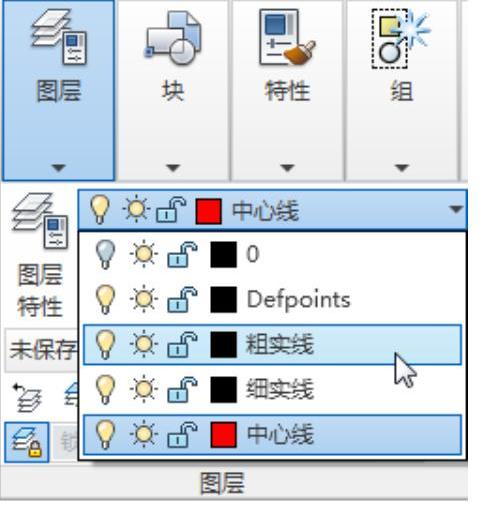

图7-97 “图层”下拉列表

978-7-111-48872-9-Chapter07-390.jpg单击“默认”选项卡“修改”面板中的“修剪”按钮978-7-111-48872-9-Chapter07-391.jpg，将转换的两条粗实线修剪成如图7-99所示的形式。

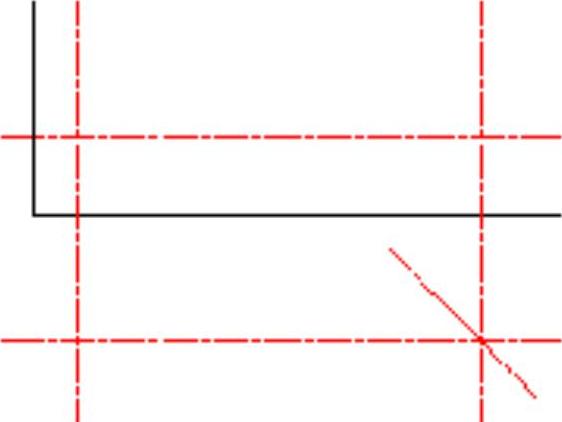

图7-98 转换图层


图7-99 修剪直线1

978-7-111-48872-9-Chapter07-394.jpg单击“默认”选项卡“修改”面板中的“偏移”按钮978-7-111-48872-9-Chapter07-395.jpg，分别将刚修剪的竖直直线向右偏移10、24、58、68、82、124、140、150，将水平直线向上偏移20、25、32、39、40.5、43、46.5、55，结果如图7-100所示。单击“默认”选项卡“修改”面板中的“修剪”按钮978-7-111-48872-9-Chapter07-396.jpg，将偏移直线后的图形修剪成如图7-101所示的形状。

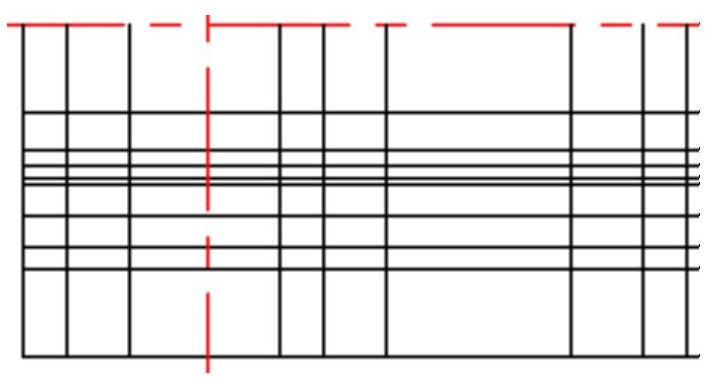

图7-100 偏移直线1

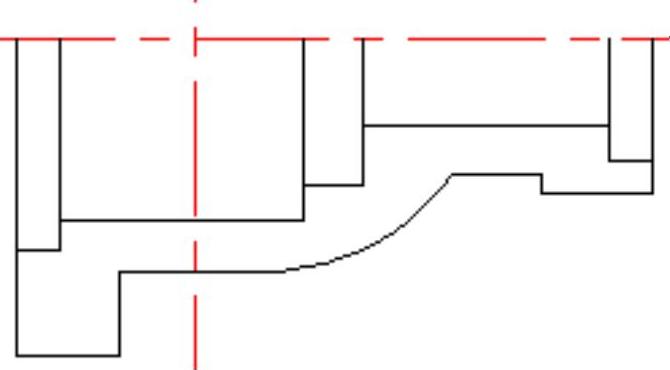

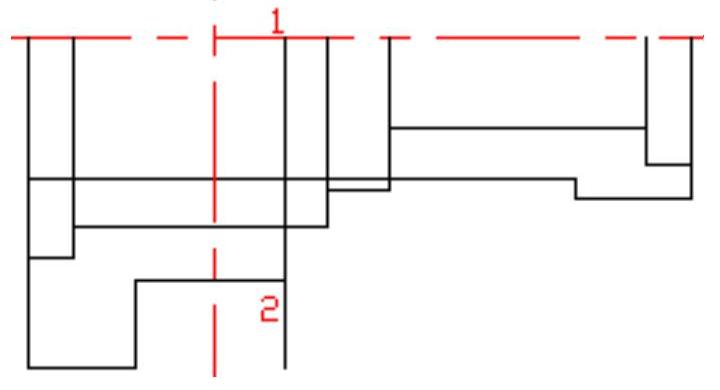

图7-101 修剪直线2

978-7-111-48872-9-Chapter07-399.jpg将“粗实线”层置为当前层。单击“默认”选项卡“绘图”面板中的“圆弧”按钮978-7-111-48872-9-Chapter07-400.jpg，以图7-101中点1为圆心，以点2为起点绘制圆弧，圆弧终点为适当位置，结果如图7-102所示。

978-7-111-48872-9-Chapter07-401.jpg“默认”选项卡“修改”面板中的“删除”按钮978-7-111-48872-9-Chapter07-402.jpg，删除直线12。单击“默认”选项卡“修改”面板中的“修剪”按钮978-7-111-48872-9-Chapter07-403.jpg，修剪圆弧及与之相交的直线，结果如图7-103所示。

978-7-111-48872-9-Chapter07-404.jpg“默认”选项卡“修改”面板中的“倒角”按钮978-7-111-48872-9-Chapter07-405.jpg，对右下方的直角进行倒角，倒角距离为4，重复“倒角”命令，对其左侧的直角倒斜角，距离为4。

978-7-111-48872-9-Chapter07-406.jpg“默认”选项卡“修改”面板中的“圆角”按钮978-7-111-48872-9-Chapter07-407.jpg，对下端的直角进行圆角处理，圆角半径为10。重复“圆角”命令，对修剪的圆弧直线相交处倒圆角，半径为3，结果如图7-104所示。

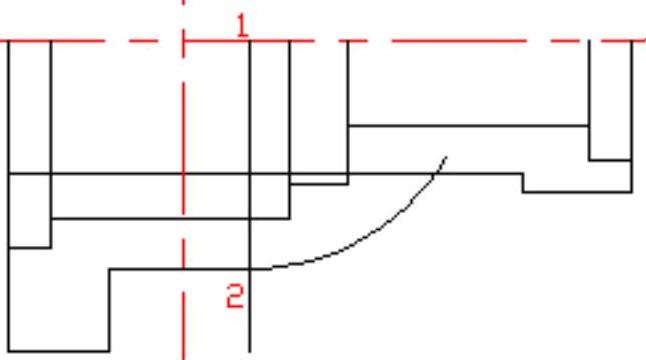

图7-102 绘制圆弧

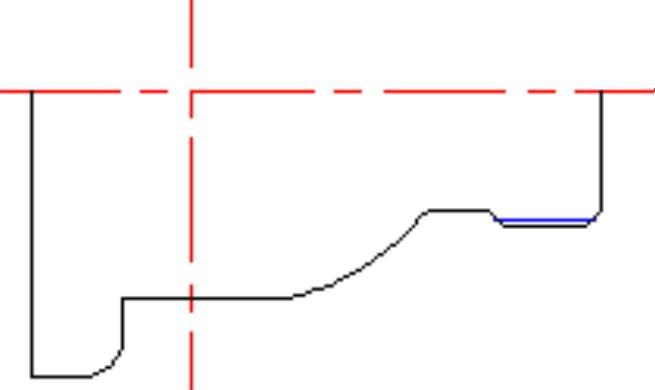

图7-103 修剪圆弧

978-7-111-48872-9-Chapter07-410.jpg单击“默认”选项卡“修改”面板中的“偏移”按钮978-7-111-48872-9-Chapter07-411.jpg，将右下端水平直线向上偏移2。单击“默认”选项卡“修改”面板中的“延伸”按钮978-7-111-48872-9-Chapter07-412.jpg，将偏移的直线进行延伸处理。最后将延伸后直线所在的图层转换到“细实线图层”，如图7-105所示。

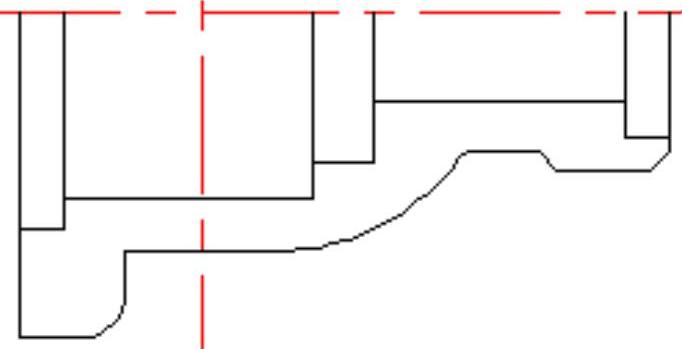

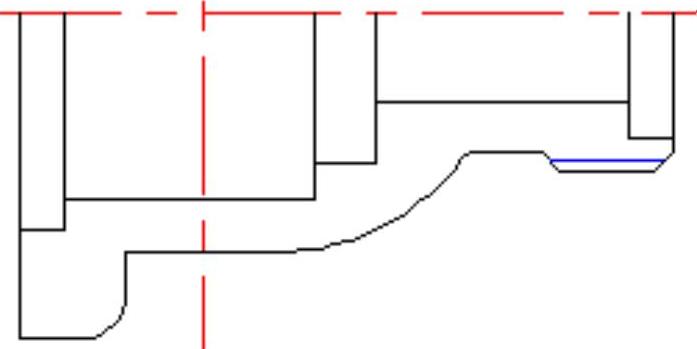

图7-104 倒角


图7-105 绘制螺纹牙底

978-7-111-48872-9-Chapter07-415.jpg单击“默认”选项卡“修改”面板中的“镜像”按钮978-7-111-48872-9-Chapter07-416.jpg，选择如图7-106所示虚线部分作为镜像对象，以水平中心线为镜像轴进行镜像，结果如图7-107所示。

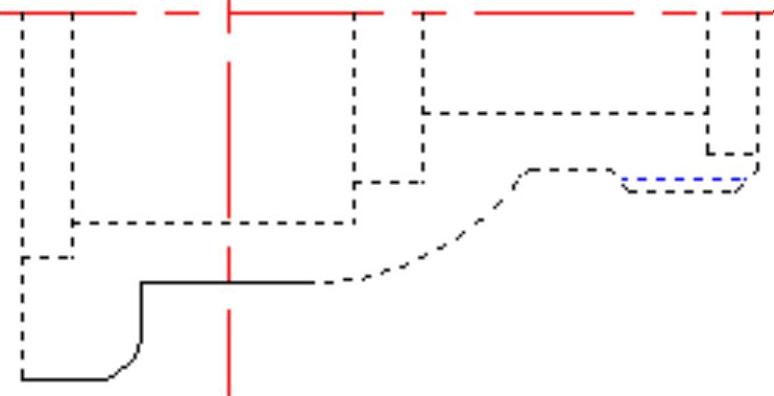

图7-106 选择镜像对象

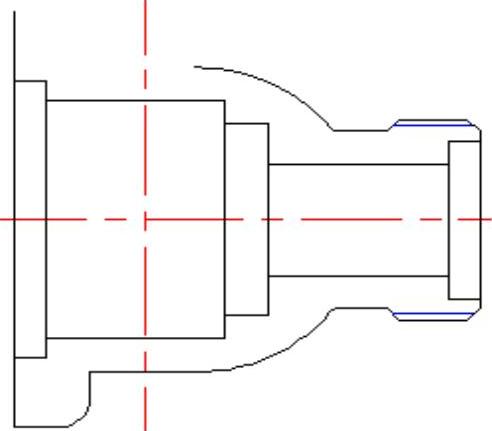

图7-107 镜像结果

978-7-111-48872-9-Chapter07-419.jpg偏移修剪图线。单击“默认”选项卡“修改”面板中的“偏移”按钮978-7-111-48872-9-Chapter07-420.jpg，将竖直中心线分别向左、右偏移18、22、26、36；将水平中心线分别向上偏移54、80、86、104、108、112，并将其图层转换为“粗实线”层，结果如图7-108所示。单击“默认”选项卡“修改”面板中的“修剪”按钮978-7-111-48872-9-Chapter07-421.jpg，对偏移的图线进行修剪，结果如图7-109所示。

978-7-111-48872-9-Chapter07-422.jpg单击“默认”选项卡“绘图”面板中的“圆弧”按钮978-7-111-48872-9-Chapter07-423.jpg，选择图7-109所示的点3为圆弧起点，适当一点为第二点，点3右侧竖直线上适当一点为终点绘制圆弧。完成后单击“默认”选项卡“修改”面板中“修剪”按钮978-7-111-48872-9-Chapter07-424.jpg，以圆弧为界，将点3右侧直线下部剪掉。重复“圆弧”命令，绘制起点和终点分别为点4和点5、第二点为竖直中心线上适当一点的圆弧，结果如图7-110所示。


图7-108 偏移直线2


图7-109 修剪直线3

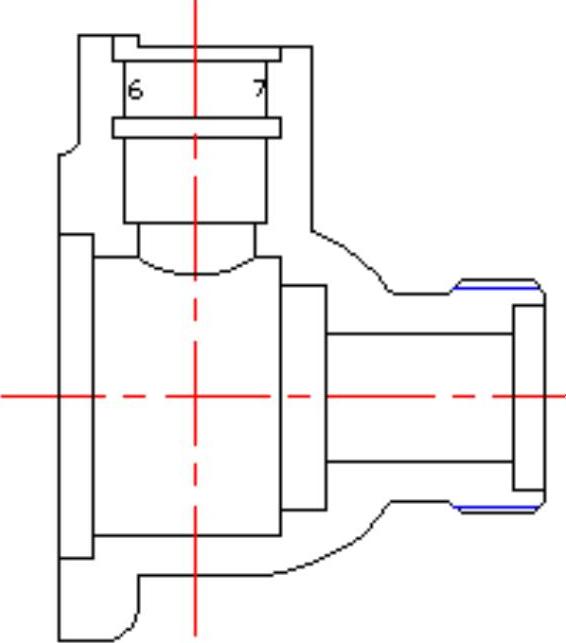

978-7-111-48872-9-Chapter07-427.jpg将图7-110中6、7两条直线各向外偏移1，然后将偏移后直线所在的图层转换到“细实线”，结果如图7-111所示。

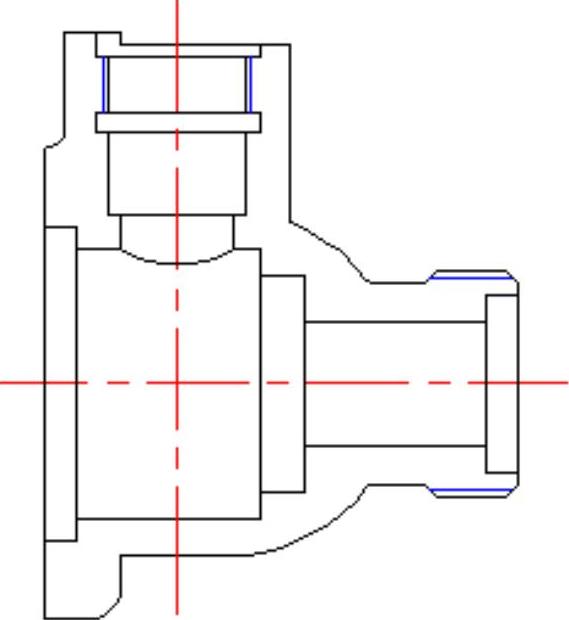

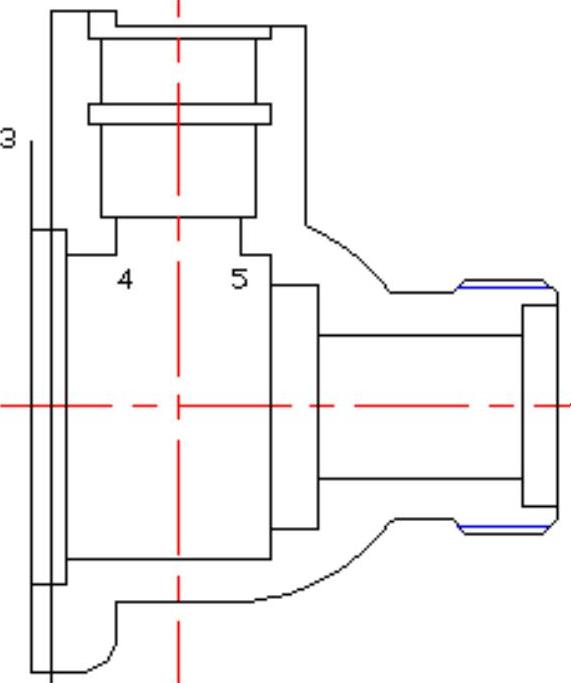

图7-110 绘制圆弧


图7-111 绘制螺纹牙底

978-7-111-48872-9-Chapter07-430.jpg将“细实线”层置为当前层。单击“默认”选项卡“绘图”面板中的“图案填充”按钮978-7-111-48872-9-Chapter07-431.jpg，打开“图案填充创建”选项卡，选择填充区域进行填充，结果如图7-112所示。

978-7-111-48872-9-Chapter07-432.jpg绘制俯视图。

978-7-111-48872-9-Chapter07-433.jpg单击“默认”选项卡“修改”面板中的“复制”按钮978-7-111-48872-9-Chapter07-434.jpg，将图7-113主视图中虚线显示的对象进行竖直复制，结果如图7-114所示。

978-7-111-48872-9-Chapter07-435.jpg将“粗实线”层置为当前层。单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter07-436.jpg，捕捉主视图上相关点，向下绘制竖直辅助线，如图7-115所示。(www.daowen.com)

978-7-111-48872-9-Chapter07-437.jpg单击“默认”选项卡“绘图”面板中的“圆”按钮978-7-111-48872-9-Chapter07-438.jpg，按辅助线与水平中心线交点指定的位置点，以中心线交点为圆心，以辅助线和水平中心线交点为圆弧上一点绘制4个同心圆。利用“直线”命令，以左侧第4条辅助线与第2大圆的交点为起点绘制直线。单击状态栏直线“动态输入”按钮978-7-111-48872-9-Chapter07-439.jpg，在适当位置指定终点，绘制与水平成232º角的直线，重复“直线”命令，绘制俯视图右侧倒角处的直线，如图7-116所示。

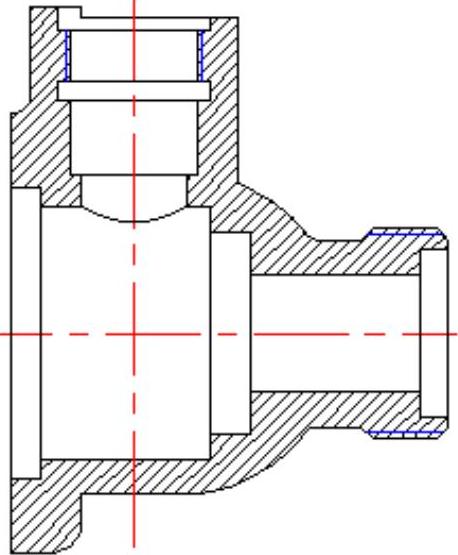

图7-112 图案填充1

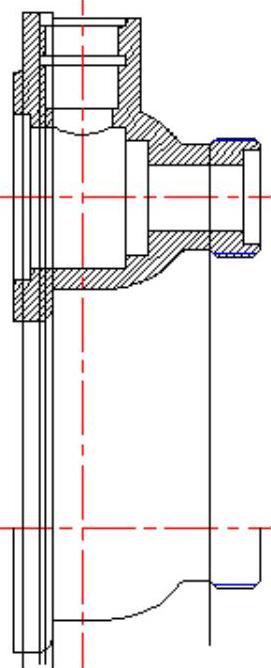

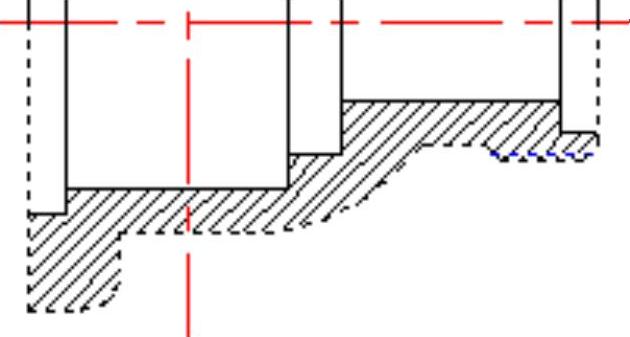

图7-113 选择对象


图7-114 复制结果

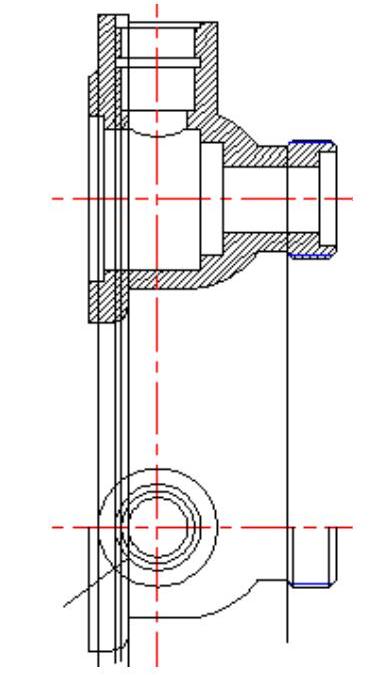

图7-115 绘制辅助线

978-7-111-48872-9-Chapter07-444.jpg单击“默认”选项卡“修改”面板中的“修剪”按钮978-7-111-48872-9-Chapter07-445.jpg，以最外面圆为界，修剪刚绘制的斜线，以水平中心线为界修剪最右侧辅助线，以最外面的圆和下边第二条水平线为界修剪右侧第二条辅助线。

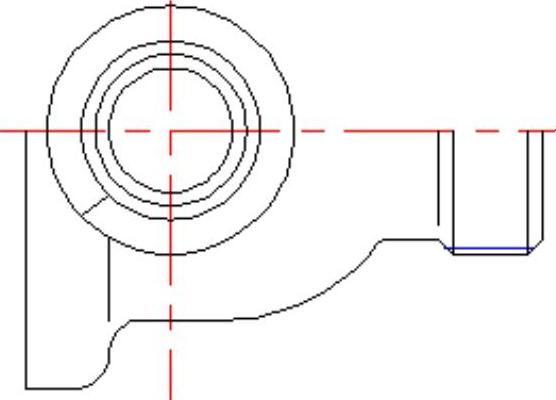

978-7-111-48872-9-Chapter07-446.jpg单击“默认”选项卡“修改”面板中的“删除”按钮978-7-111-48872-9-Chapter07-447.jpg，删除其余辅助线，结果如图7-117所示。

978-7-111-48872-9-Chapter07-448.jpg单击“默认”选项卡“修改”面板中的“圆角”按钮978-7-111-48872-9-Chapter07-449.jpg，对俯视图同心圆正下方的直角以10为半径倒圆角。

978-7-111-48872-9-Chapter07-450.jpg单击“默认”选项卡“修改”面板中的“打断”按钮978-7-111-48872-9-Chapter07-451.jpg，将刚修剪的最右侧辅助线打断，结果如图7-118所示。

978-7-111-48872-9-Chapter07-452.jpg单击“默认”选项卡“修改”面板中的“延伸”按钮978-7-111-48872-9-Chapter07-453.jpg，以刚倒圆角的圆弧为界，将圆角形成的断开直线延伸。

978-7-111-48872-9-Chapter07-454.jpg单击“默认”选项卡“修改”面板中的“复制”按钮978-7-111-48872-9-Chapter07-455.jpg，将刚打断的辅助线向左适当平行复制，结果如图7-119所示。

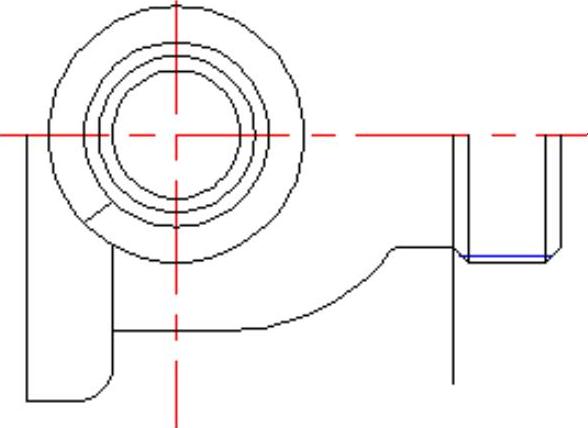

978-7-111-48872-9-Chapter07-456.jpg单击“默认”选项卡“修改”面板中的“镜像”按钮978-7-111-48872-9-Chapter07-457.jpg，以水平中心线为轴，将水平中心线以下的所有对象进行镜像，最终的俯视图如图7-120所示。


图7-116 绘制轮廓线

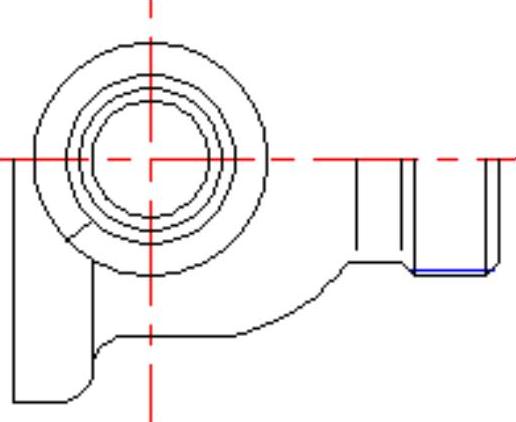

图7-117 修剪与删除


图7-118 圆角与打断


图7-119 延伸与复制

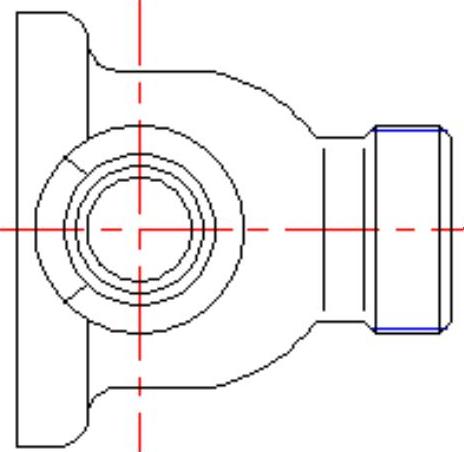

图7-120 镜像结果1

978-7-111-48872-9-Chapter07-463.jpg绘制左视图。

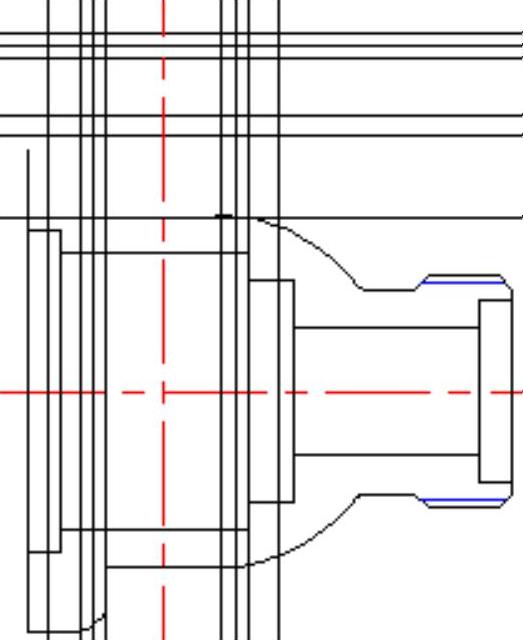

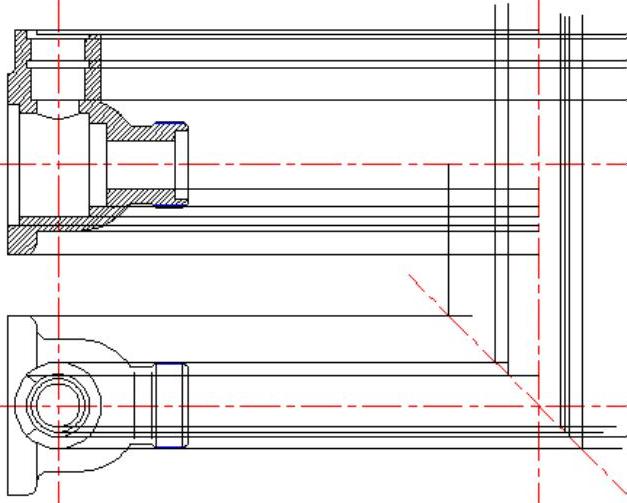

978-7-111-48872-9-Chapter07-464.jpg单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter07-465.jpg，捕捉主视图与左视图上相关点，绘制如图7-121所示的水平与竖直辅助线。


图7-121 绘制辅助线

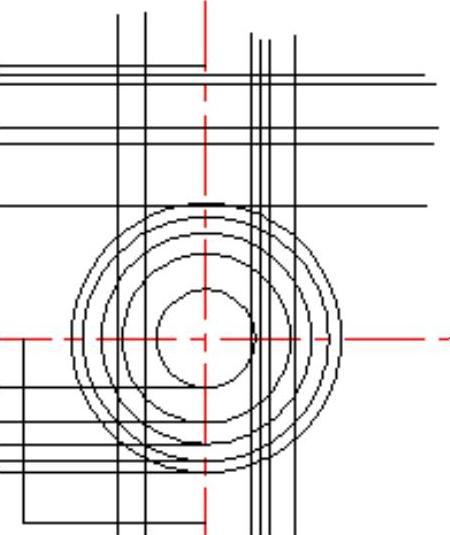

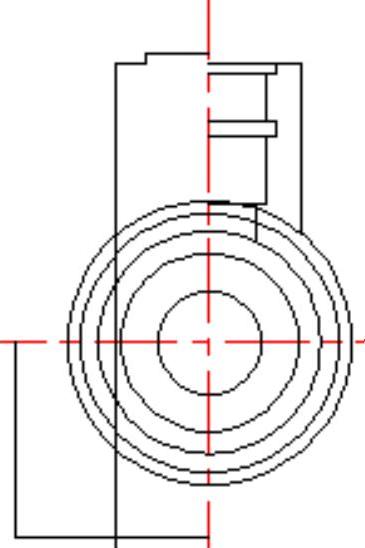

978-7-111-48872-9-Chapter07-467.jpg单击“默认”选项卡“绘图”面板中的“圆”按钮978-7-111-48872-9-Chapter07-468.jpg，按水平辅助线与左视图中心线指定的交点为圆弧上的一点，以中心线交点为圆心绘制5个同心圆，并初步修剪辅助线，如图7-122所示。进一步修剪辅助线，如图7-123所示。

978-7-111-48872-9-Chapter07-469.jpg绘制孔板。单击“默认”选项卡“修改”面板中的“圆角”按钮978-7-111-48872-9-Chapter07-470.jpg，对图7-123左下角直角倒圆角，半径为25。

978-7-111-48872-9-Chapter07-471.jpg将“中心线层”层置为当前层。单击“默认”选项卡“绘图”面板中的“圆”按钮978-7-111-48872-9-Chapter07-472.jpg，以中心线交点为圆心绘制半径为70的中心线圆。

978-7-111-48872-9-Chapter07-473.jpg单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter07-474.jpg，以中心线交点为起点，向左下方绘制45º斜线。

978-7-111-48872-9-Chapter07-475.jpg将“粗实线图层”层置为当前层。单击“默认”选项卡“绘图”面板中的“圆”按钮978-7-111-48872-9-Chapter07-476.jpg，以中心线圆与斜中心线交点为圆心，绘制半径为10的圆。

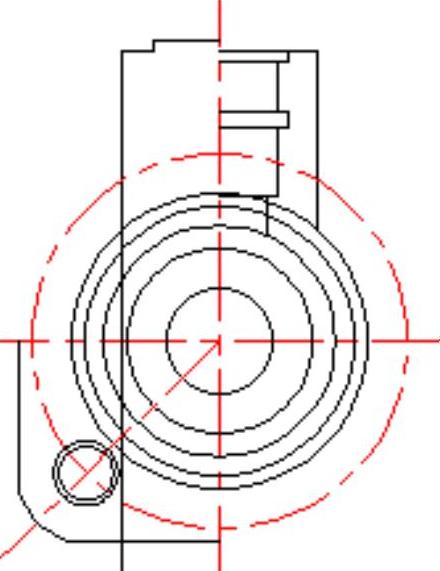

978-7-111-48872-9-Chapter07-477.jpg将“细实线图层”层置为当前层，单击“默认”选项卡“绘图”面板中的“圆”按钮978-7-111-48872-9-Chapter07-478.jpg，以中心线圆与斜中心线交点为圆心，绘制半径为12的圆，如图7-124所示。


图7-122 绘制同心圆


图7-123 修剪直线


图7-124 圆角与同心圆

978-7-111-48872-9-Chapter07-482.jpg单击“默认”选项卡“修改”面板中的“打断”按钮978-7-111-48872-9-Chapter07-483.jpg，修剪同心圆的外圆、中心线圆与斜线。

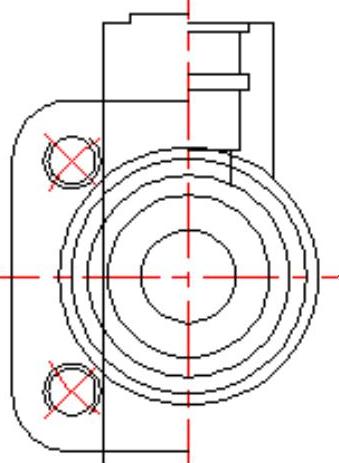

978-7-111-48872-9-Chapter07-484.jpg单击“默认”选项卡“修改”面板中的“镜像”按钮978-7-111-48872-9-Chapter07-485.jpg，以水平中心线为镜像轴，将绘制的孔板进行镜像处理，结果如图7-125所示。

978-7-111-48872-9-Chapter07-486.jpg修剪图线。单击“默认”选项卡“修改”面板中的“修剪”按钮978-7-111-48872-9-Chapter07-487.jpg，选择相应边界，修剪左侧辅助线与5个同心圆中的最外边的两个同心圆，结果如图7-126所示。

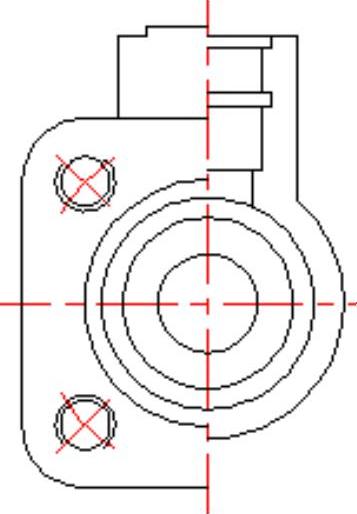

图7-125 镜像结果2


图7-126 修剪图线

978-7-111-48872-9-Chapter07-490.jpg图案填充。单击“默认”选项卡“绘图”面板中的“图案填充”按钮978-7-111-48872-9-Chapter07-491.jpg，对左视图进行图案填充，结果如图7-127所示。

978-7-111-48872-9-Chapter07-492.jpg单击“修改”工具栏中的“删除”按钮978-7-111-48872-9-Chapter07-493.jpg，删除剩下的辅助线。

978-7-111-48872-9-Chapter07-494.jpg单击“修改”工具栏中的“打断”按钮978-7-111-48872-9-Chapter07-495.jpg，修剪过长的中心线，再将左视图整体水平向左适当移动，最终绘制的阀体三视图如图7-128所示。

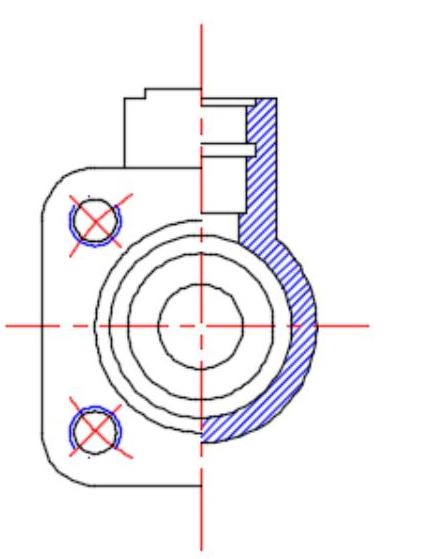

图7-127 图案填充2

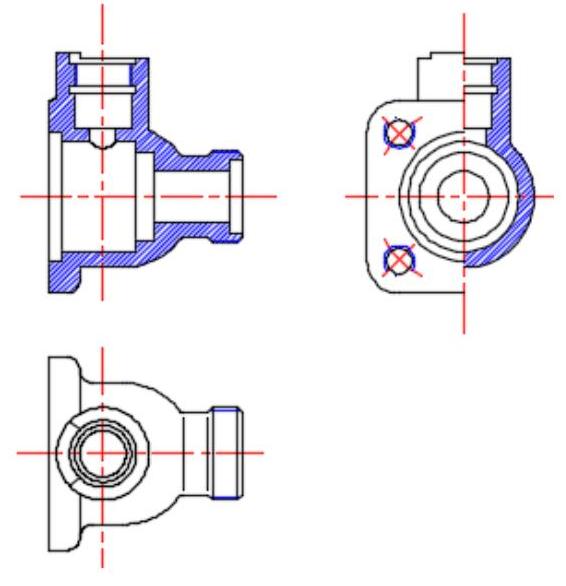

图7-128 阀体三视图

补充

（1）半剖视图的标注同全剖视图。半剖视图的标注内容、方法以及标注的省略条件均和全剖视图的相同。图7-87所示两个半剖视图的标注可省略如图7-129所示。

（2）半剖视图中，半个外形视图和半个剖视图的分界线必须为点画线，不能画成粗实线。

（3）在半剖视图中没有表达清楚的内形，在表达外形的半个视图中，虚线不能省略。顶板上的圆柱孔、底板上的具有沉孔的圆柱孔，都应用虚线画出。

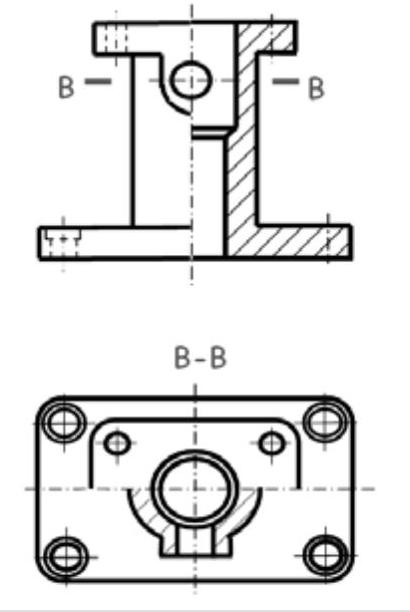

（4）当物体的形状接近对称，且不对称部分已经有别的图形表达清楚时，也可以绘制成半剖视图，如图7-130所示。


图7-129 半剖视图标注

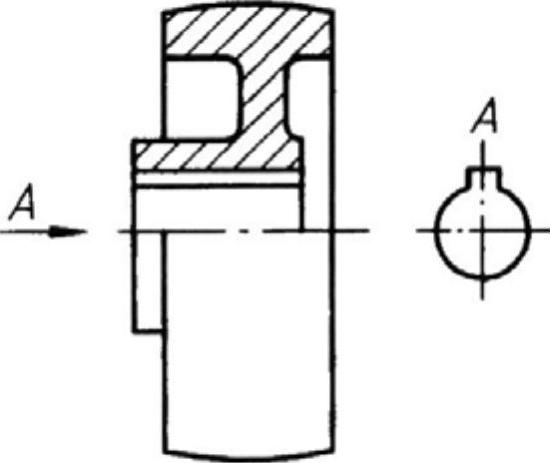

图7-130 带轮
