如图7-25所示,以支座的绘制过程为例讲述坐标定位法绘制多视图的方法。

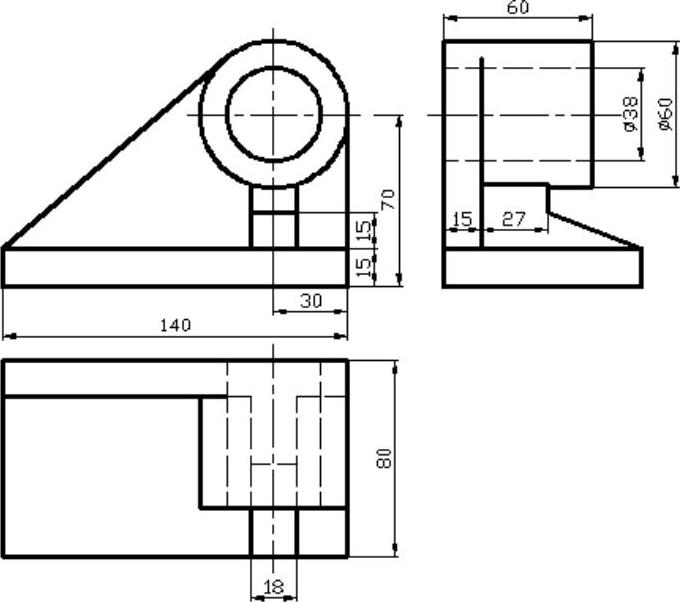

图7-25 支座

绘制步骤:

978-7-111-48872-9-Chapter07-73.jpg设置图层。单击“默认”选项卡“图层”面板中的“图层特性”按钮978-7-111-48872-9-Chapter07-74.jpg,新建4个图层:

978-7-111-48872-9-Chapter07-75.jpg第一图层命名为“轮廓线”,线宽属性为0.3mm,其余属性默认。

978-7-111-48872-9-Chapter07-76.jpg第二图层命名为“中心线”,颜色设为红色,线型加载为CENTER,其余属性默认。

978-7-111-48872-9-Chapter07-77.jpg第三图层命名为“虚线”,颜色设为蓝色,线型加载为DASHED,其余属性默认。

978-7-111-48872-9-Chapter07-78.jpg第四图层命名为“细实线”,其余属性默认。

978-7-111-48872-9-Chapter07-79.jpg设置绘图环境

命令行输入LIMITS,设置图纸幅面为420×297。

978-7-111-48872-9-Chapter07-80.jpg绘制轴承座主视图。

978-7-111-48872-9-Chapter07-81.jpg将“轮廓线”层置为当前层。单击状态栏中的“线宽”按钮,显示线宽。

978-7-111-48872-9-Chapter07-82.jpg单击“默认”选项卡“绘图”面板中的“矩形”按钮978-7-111-48872-9-Chapter07-83.jpg,点取绘图窗口中任意一点,确定矩形的左下角点,输入(@140,15)为矩形右上角点,绘制轴承座底板。单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter07-84.jpg,打开对象捕捉功能,捕捉矩形右上角点,到(@0,55)之间绘制直线。

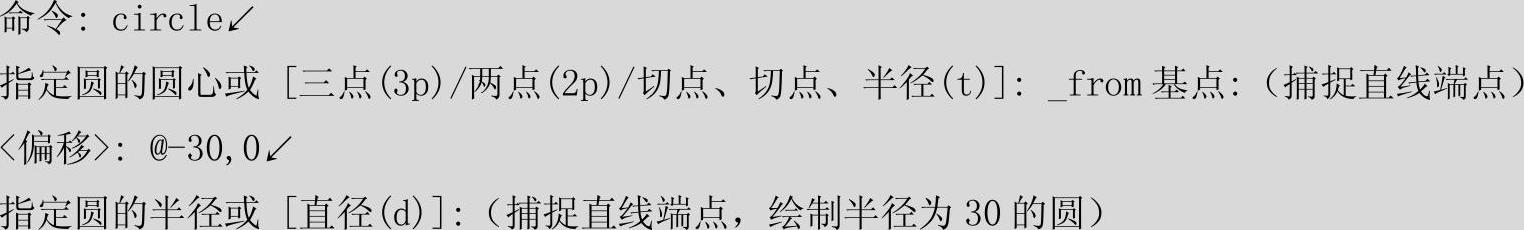

978-7-111-48872-9-Chapter07-85.jpg单击“默认”选项卡“绘图”面板中的“圆”按钮978-7-111-48872-9-Chapter07-86.jpg,命令行提示与操作如下:


回车,捕捉半径为30的圆的圆心,绘制直径为38的同心圆

978-7-111-48872-9-Chapter07-88.jpg单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter07-89.jpg,捕捉矩形左上角点,到半径为30的圆切点之间绘制直线。单击“默认”选项卡“修改”面板中的“偏移”按钮978-7-111-48872-9-Chapter07-90.jpg,选取右边竖直线,将其分别向左偏移21和39,结果如图7-26所示。

978-7-111-48872-9-Chapter07-91.jpg单击“默认”选项卡“修改”面板中的“修剪”按钮978-7-111-48872-9-Chapter07-92.jpg,如图7-27所示,对偏移的直线进行修剪。

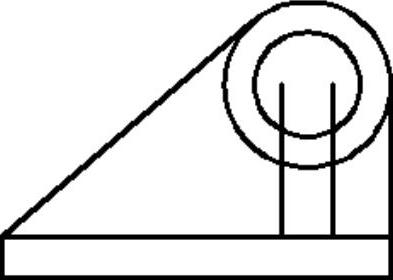

图7-26 偏移直线


图7-27 修剪直线

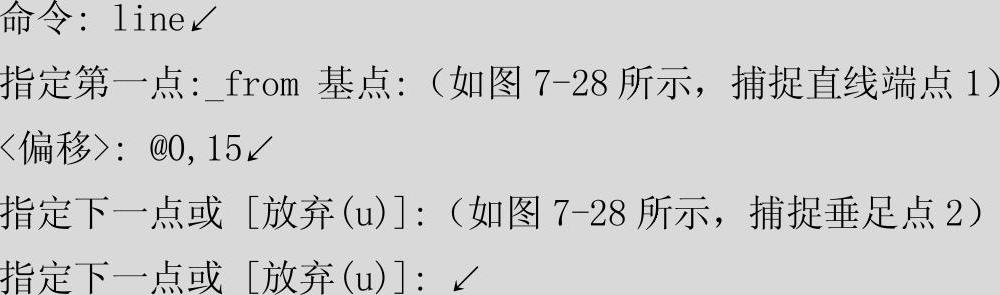

978-7-111-48872-9-Chapter07-95.jpg单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter07-96.jpg,命令行提示与操作如下:


结果如图7-28所示。

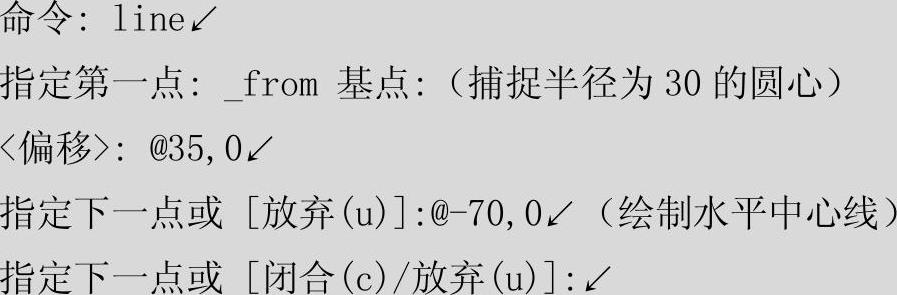

978-7-111-48872-9-Chapter07-98.jpg绘制轴承座主视图中心线。将“中心线”层置为当前层,单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter07-99.jpg,命令行提示与操作如下:


相同方法绘制竖直中心线,结果如图7-29所示。

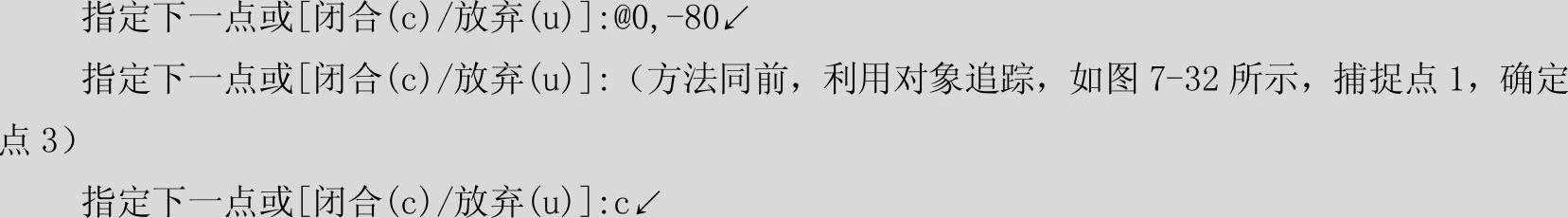

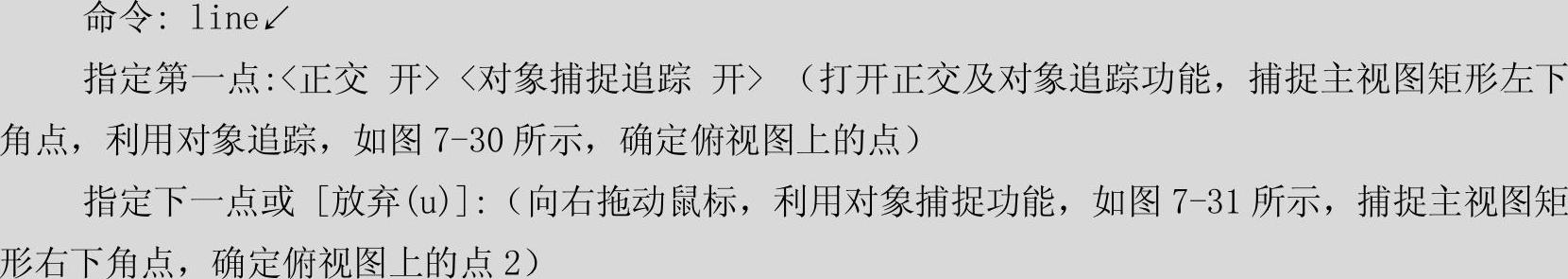

978-7-111-48872-9-Chapter07-101.jpg绘制轴承座俯视图底板外轮廓线。将“轮廓线”层置为当前层,单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter07-102.jpg,命令行提示与操作如下:

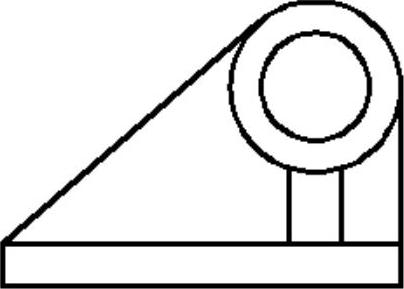

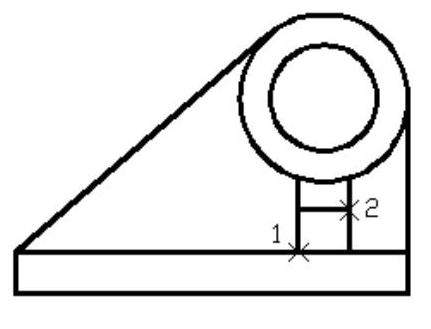

图7-28 绘制直线

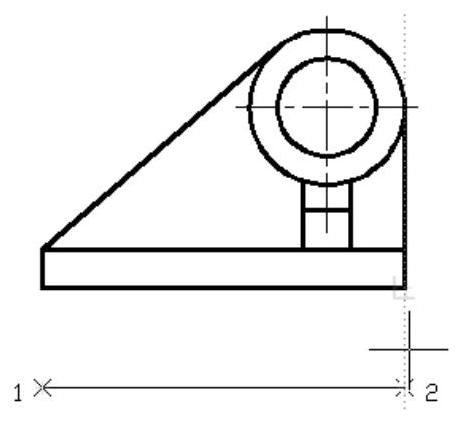

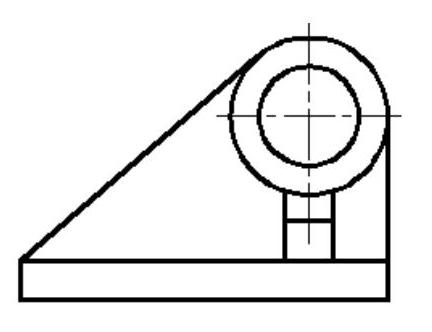

图7-29 轴承座主视图

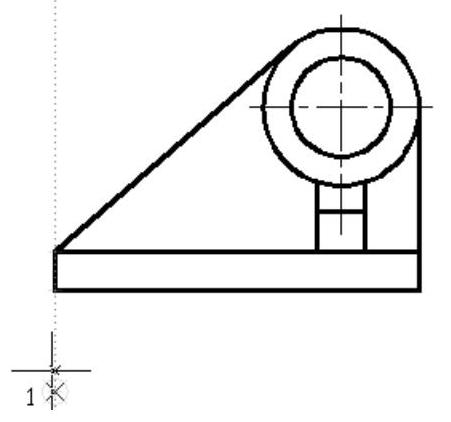

图7-30 利用对象追踪确定点1

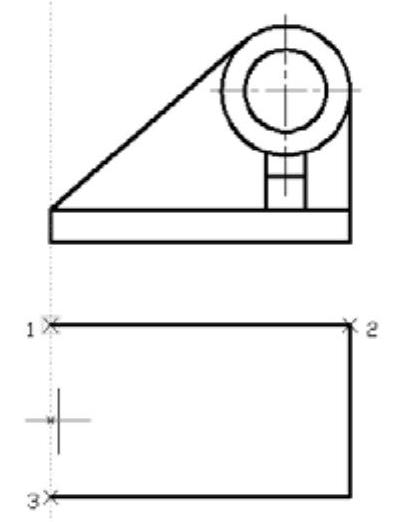

图7-31 确定点2


978-7-111-48872-9-Chapter07-109.jpg绘制俯视图其余外轮廓线。

978-7-111-48872-9-Chapter07-110.jpg单击“默认”选项卡“修改”面板中的“偏移”按钮978-7-111-48872-9-Chapter07-111.jpg,选取俯视图后边线,分别将其向前偏移15和60;选取俯视图右边线,分别将其向左偏移21、39和60。

978-7-111-48872-9-Chapter07-112.jpg将“0”图层置为当前层,单击“默认”选项卡“绘图”面板中的“构造线”按钮978-7-111-48872-9-Chapter07-113.jpg,捕捉主视图左端直线与半径为30的圆的切点,绘制竖直辅助线,结果如图7-33所示。(www.daowen.com)


图7-32 确定点3

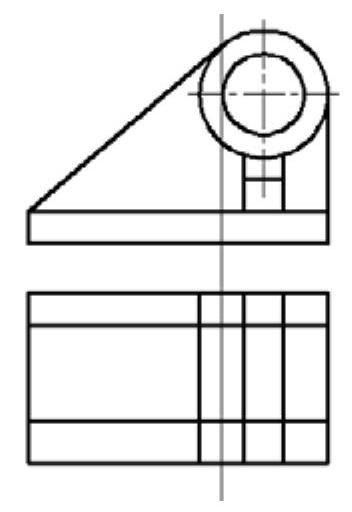

图7-33 偏移直线及绘制辅助线

978-7-111-48872-9-Chapter07-116.jpg单击“默认”选项卡“绘图”面板中的“修剪”按钮978-7-111-48872-9-Chapter07-117.jpg,如图7-34所示,对偏移的直线进行修剪。单击“默认”选项卡“修改”面板中的“删除”按钮978-7-111-48872-9-Chapter07-118.jpg,删除辅助线及多余的线,结果如图7-34所示。

978-7-111-48872-9-Chapter07-119.jpg绘制俯视图内轮廓线。

978-7-111-48872-9-Chapter07-120.jpg将“虚线”层置为当前层。单击“默认”选项卡“绘图”面板中的“构造线”按钮978-7-111-48872-9-Chapter07-121.jpg,分别捕捉主视图直径为38圆左象限点及右象限点,绘制竖直辅助线。单击“默认”选项卡“默认”面板中的“直线”按钮978-7-111-48872-9-Chapter07-122.jpg,如图7-35所示,捕捉俯视图直线端点1,到垂足点2,绘制直线。方法同前,绘制另两条虚线,结果如图7-35所示。

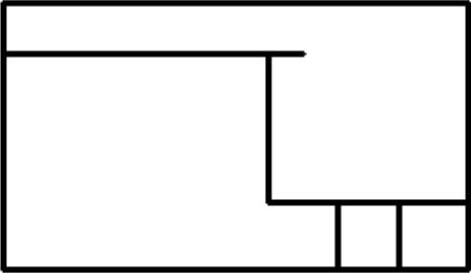

图7-34 俯视图外轮廓线

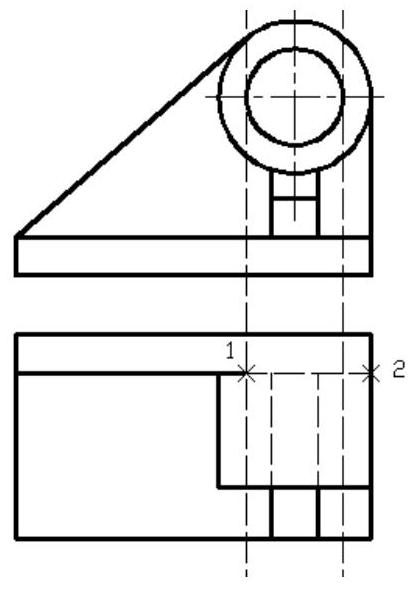

图7-35 绘制虚线

978-7-111-48872-9-Chapter07-125.jpg单击“默认”选项卡“修改”面板中的“修剪”按钮978-7-111-48872-9-Chapter07-126.jpg,如图7-36所示,对虚线进行修剪。

978-7-111-48872-9-Chapter07-127.jpg单击“默认”选项卡“修改”面板中的“打断”按钮978-7-111-48872-9-Chapter07-128.jpg,如图7-36所示,水平虚线在1点及2点处打断。单击“默认”选项卡“修改”面板中的“移动”按钮978-7-111-48872-9-Chapter07-129.jpg,选取虚线12,将其向前移动27。

978-7-111-48872-9-Chapter07-130.jpg将“中心线”层置为当前层,方法同前,利用对象追踪功能,绘制俯视图中心线。

结果如图7-37所示。

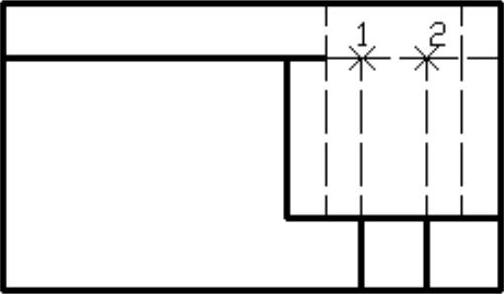

图7-36 修剪虚线

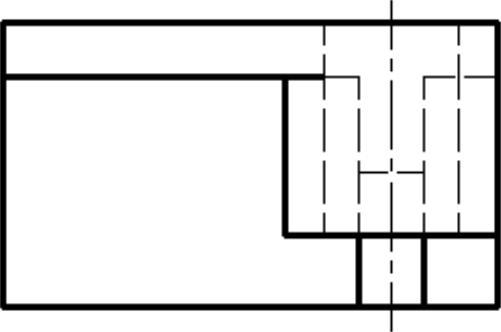

图7-37 轴承座俯视图

978-7-111-48872-9-Chapter07-133.jpg绘制轴承座左视图外轮廓线。

978-7-111-48872-9-Chapter07-134.jpg将“轮廓线”层置为当前层。单击“默认”选项卡“绘图”面板中的“矩形”按钮978-7-111-48872-9-Chapter07-135.jpg,利用对象追踪功能,捕捉主视图矩形右下角点,向右拖动鼠标,确定矩形的左下角点,输入(@80,15)为矩形右上角点,绘制轴承座底板。

978-7-111-48872-9-Chapter07-136.jpg单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter07-137.jpg,从点1(矩形左上角点)→点2(如图7-38所示,利用对象追踪功能,捕捉主视图半径为30的圆上象限点,确定点2)→(@60,0)→点3(利用对象追踪功能,捕捉主视图半径为30的圆下象限点,确定点3)→点4(捕捉垂足点),绘制直线,结果如图7-39所示。

978-7-111-48872-9-Chapter07-138.jpg单击“默认”选项卡“修改”面板中的“偏移”按钮978-7-111-48872-9-Chapter07-139.jpg,选取左视图左边线,分别将其向右偏移15、42。单击“默认”选项卡“绘图”面板中的“构造线”按钮978-7-111-48872-9-Chapter07-140.jpg,分别捕捉主视图半径为30的圆左端切点1,直线端点2,及直线端点3,分别绘制水平辅助线,如图7-40所示。

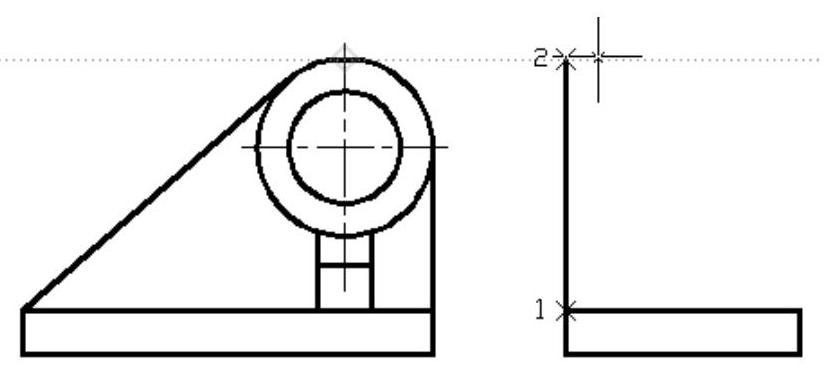

图7-38 利用对象追踪确定点2

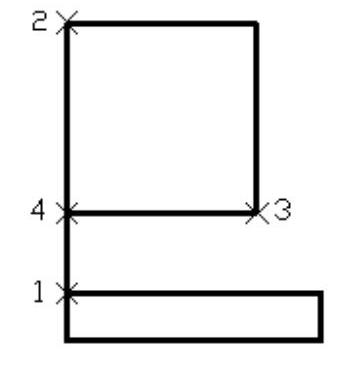

图7-39 绘制直线

978-7-111-48872-9-Chapter07-143.jpg单击“默认”选项卡“修改”面板中的“修剪”按钮978-7-111-48872-9-Chapter07-144.jpg,对直线进行修剪;单击“修改”面板中的“删除”按钮978-7-111-48872-9-Chapter07-145.jpg,删除辅助线及多余的线,结果如图7-41所示。

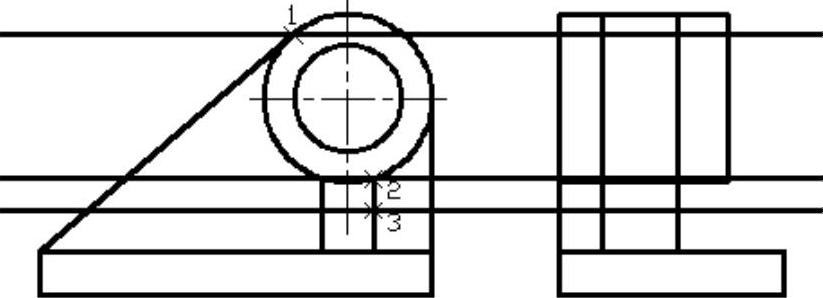

图7-40 绘制辅助线

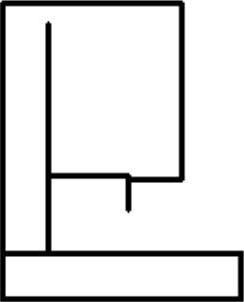

图7-41 修剪及删除辅助线

978-7-111-48872-9-Chapter07-148.jpg单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter07-149.jpg,关闭正交功能,捕捉直线端点→捕捉矩形右上角点,绘制直线,结果如图7-42所示。

978-7-111-48872-9-Chapter07-150.jpg完成左视图的绘制。

978-7-111-48872-9-Chapter07-151.jpg单击“默认”选项卡“修改”面板中的“复制”按钮978-7-111-48872-9-Chapter07-152.jpg,选取俯视图中的虚线、粗实线及中心线,将其复制到俯视图右边。单击“默认”选项卡“修改”面板中的“旋转”按钮978-7-111-48872-9-Chapter07-153.jpg,选取复制的对象,将其旋转90°,结果如图7-43所示。


图7-42 左视图外轮廓线

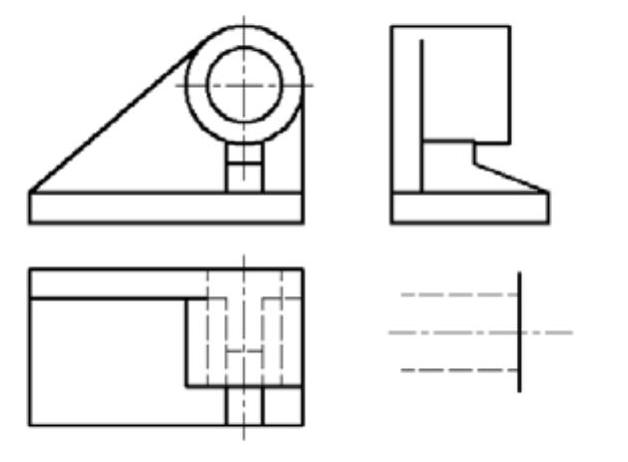

图7-43 复制并旋转图形

978-7-111-48872-9-Chapter07-156.jpg单击“默认”选项卡“修改”面板中的“移动”按钮978-7-111-48872-9-Chapter07-157.jpg,选取旋转图形,以中心线与右边线的交点为基点,将其移动到左视图上端右边线的中点处。单击“修改”工具栏中的“删除”按钮978-7-111-48872-9-Chapter07-158.jpg,删除多余的右边线,结果如图7-25所示。

978-7-111-48872-9-Chapter07-159.jpg保存图形。单击“标准”工具栏中的“保存”按钮978-7-111-48872-9-Chapter07-160.jpg,将图形以“支座2”为文件名,保存在指定路径中。
