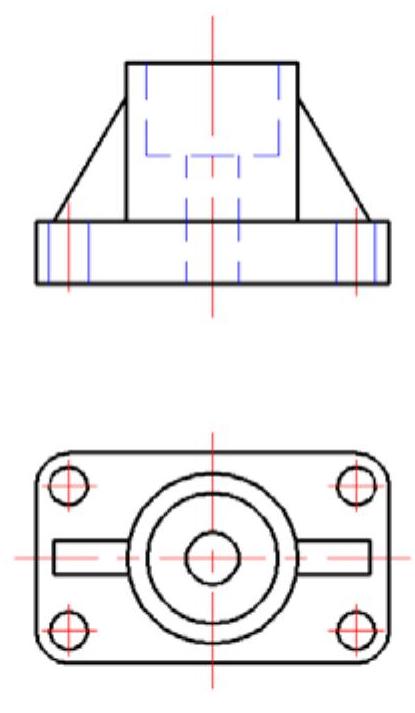

以图7-5所示的支座的绘制过程为例讲述多视图的绘制方法。

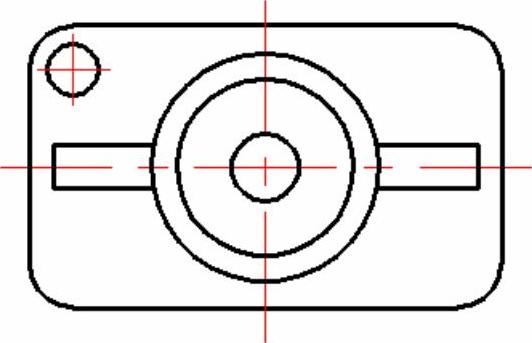

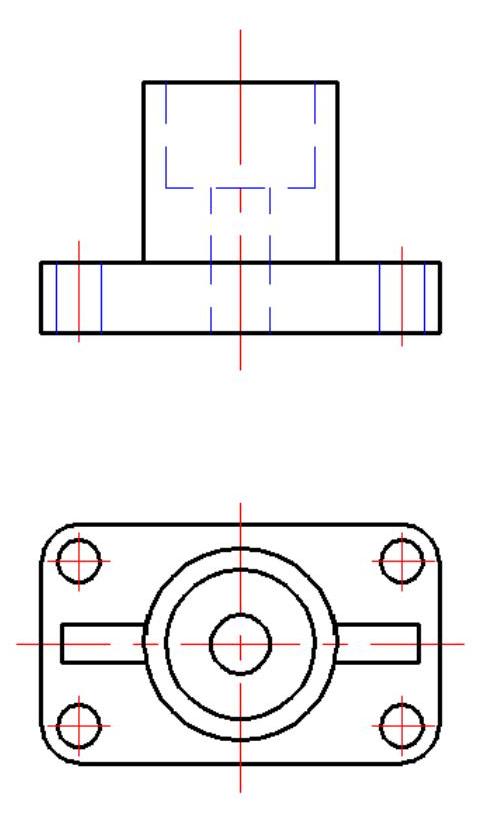

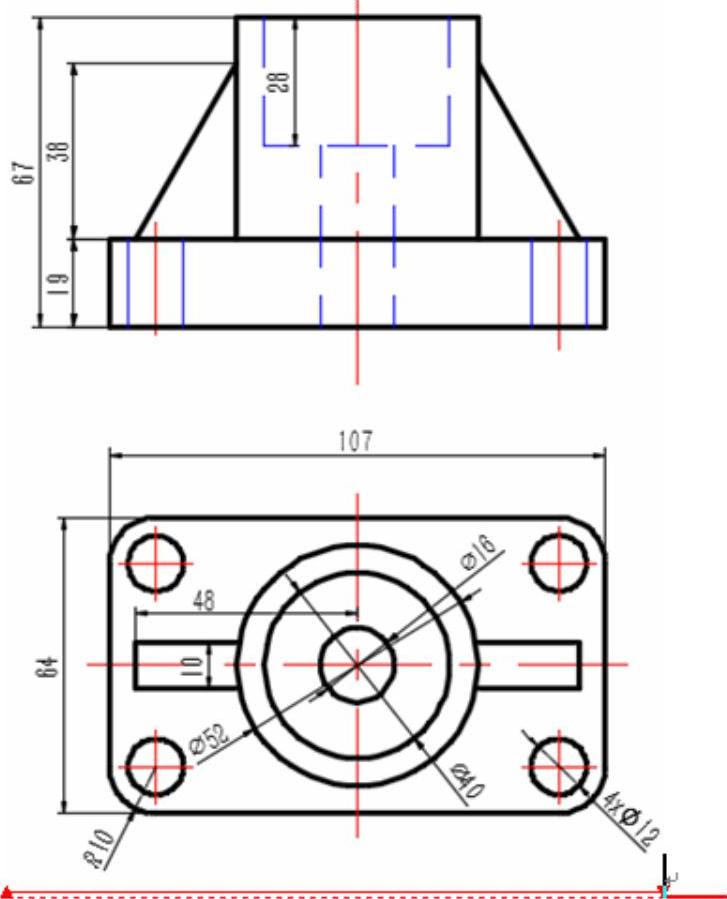

图7-5 支座

光盘路径

光盘\动画演示\第7章\支座1.avi

操作步骤

设置图层。单击“默认”选项卡“图层”面板中的“图层特性”按钮，新建3个图层：

第一图层命名为“轮廓线”，线宽属性为0.3mm，其余属性默认。

第二图层命名为“中心线”，颜色设为红色，线型加载为CENTER，其余属性默认。

第三图层命名为“虚线”，颜色设为蓝色，线型加载为DASHED，其余属性默认。

绘制中心线。将“中心线”层置为当前层，单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制水平和竖直中心线，结果如图7-6所示。

绘制圆。将“轮廓线”层置为当前层，单击“默认”选项卡“绘图”面板中的“圆”按钮，以两条中心线的交点为圆心，绘制半径为26、20和8的圆，结果如图7-7所示。

偏移中心线。单击“默认”选项卡“修改”面板中的“偏移”按钮，将水平中心线分别向两侧偏移，偏移距离分别为5和32，重复“偏移”命令，将竖直中心线分别向两侧偏移，偏移距离分别为48和53.5，结果如图7-8所示。

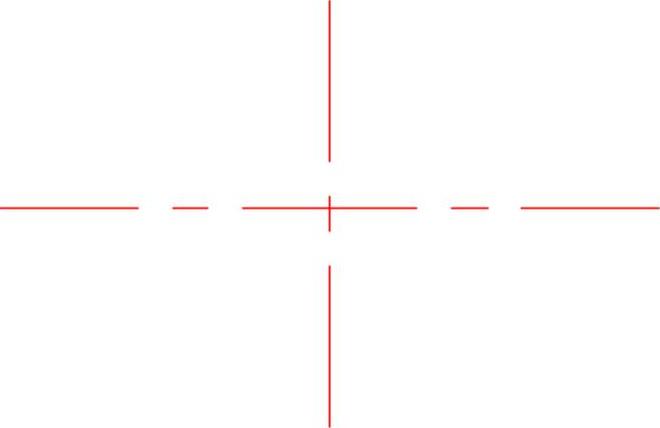

图7-6 绘制中心线

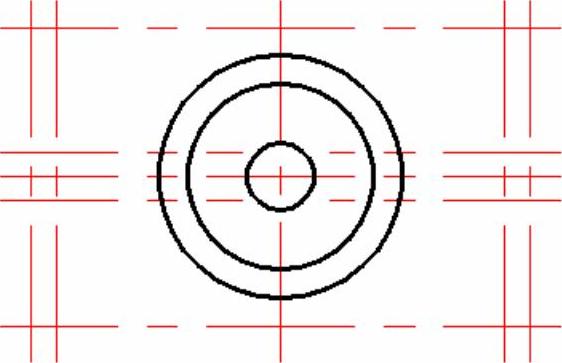

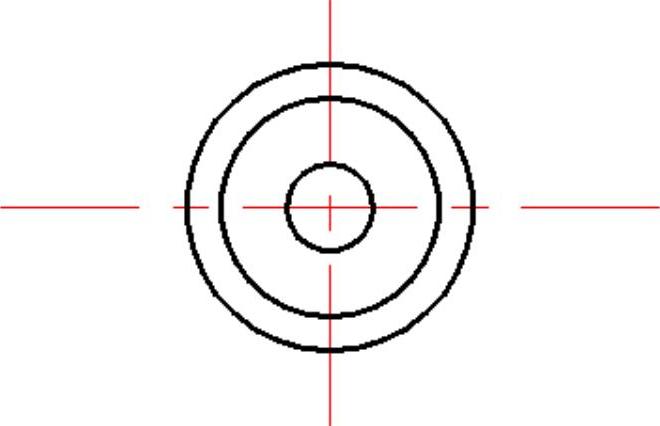

图7-7 绘制圆

修剪图形。单击“默认”选项卡“修改”面板中的“修剪”按钮，将偏移的中心线转换为“轮廓线”图层，对其进行修剪，结果如图7-9所示。

图7-8 偏移中心线

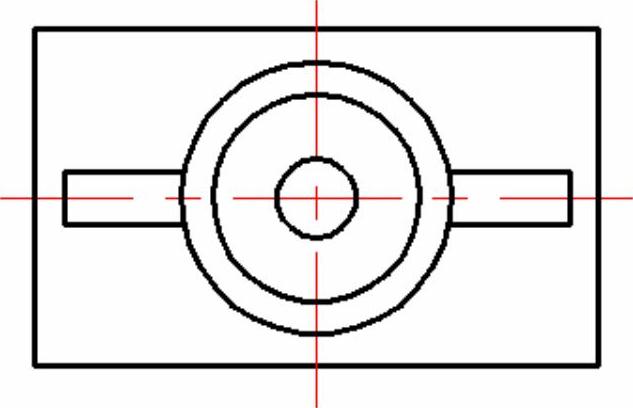

图7-9 修剪图形

倒圆角。单击“默认”选项卡“修改”面板中的“圆角”按钮，将图形进行圆角处理，圆角半径为10，结果如图7-10所示。

绘制圆。单击“默认”选项卡“绘图”面板中的“圆”按钮，以上一步绘制的圆角圆心为圆心，绘制半径为6的圆。将“中心线”层置为当前层，单击“默认”选项卡“绘图”面板中的“直线”按钮，以圆心为交点，绘制一条竖直中心线和一条水平中心线，结果如图7-11所示。

图7-10 倒圆角

图7-11 绘制圆

复制图形。单击“默认”选项卡“修改”面板中的“复制”按钮，以圆心为基点，将上步绘制的圆和中心线复制到其他3个圆角圆心处，结果如图7-12所示。

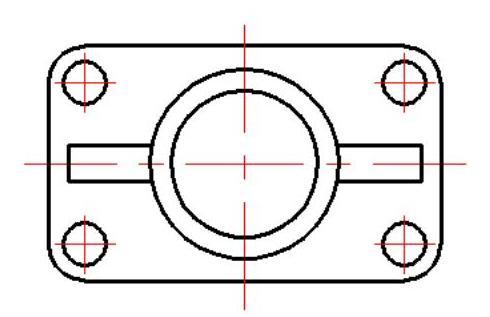

绘制辅助中心线。单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制辅助直线，结果如图7-13所示。

绘制辅助线。将“轮廓线”层置为当前层，单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制辅助直线，结果如图7-14所示。

绘制直线。单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制水平直线，结果如图7-15所示。

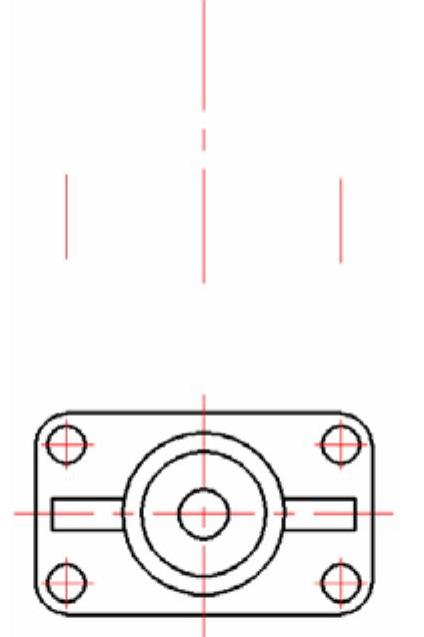

图7-12 复制图形(www.daowen.com)

图7-13 绘制辅助中心线

图7-14 绘制辅助线

偏移直线。单击“默认”选项卡“修改”面板中的“偏移”按钮，将上步绘制的直线依次向上偏移19和48，结果如图7-16所示。

修剪图形。单击“默认”选项卡“修改”中的“修剪”按钮，将图形进行修剪，结果如图7-17所示。

图7-15 绘制直线

图7-16 偏移直线

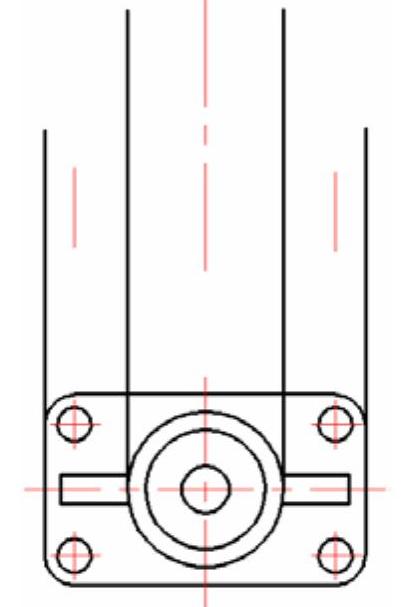

图7-17 修剪图形

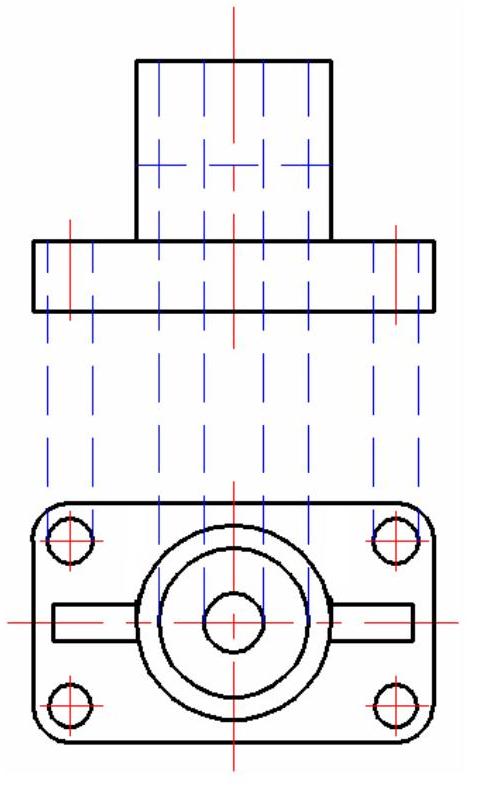

绘制辅助线。将“虚线”层置为当前层，单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制辅助线，结果如图7-18所示。

偏移直线。单击“修改”工具栏中的“偏移”按钮，将最上端水平直线向下偏移28，将偏移的直线转换为“虚线”层，结果如图7-19所示。

修剪图形。单击“默认”选项卡“修改”面板中的“修剪”按钮，将图形进行修剪，结果如图7-20所示。

绘制辅助线。将“轮廓线”层置为当前层，单击“默认”选项卡“绘图”中的“直线”按钮，绘制辅助直线，结果如图7-21所示。

图7-18 绘制辅助线

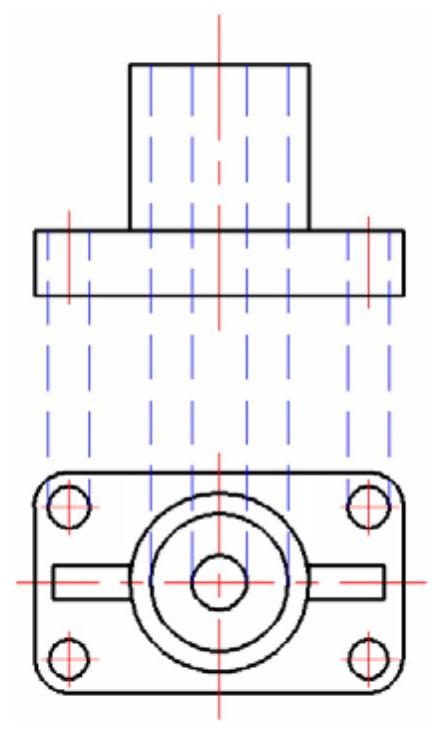

图7-19 偏移直线

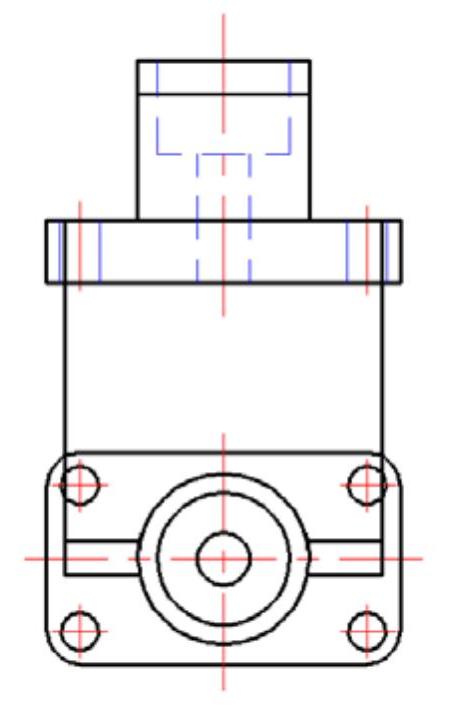

图7-20 修剪图形

偏移直线。单击“默认”选项卡“修改”面板中的“偏移”按钮，将最上端水平直线向下偏移10，结果如图7-22所示。

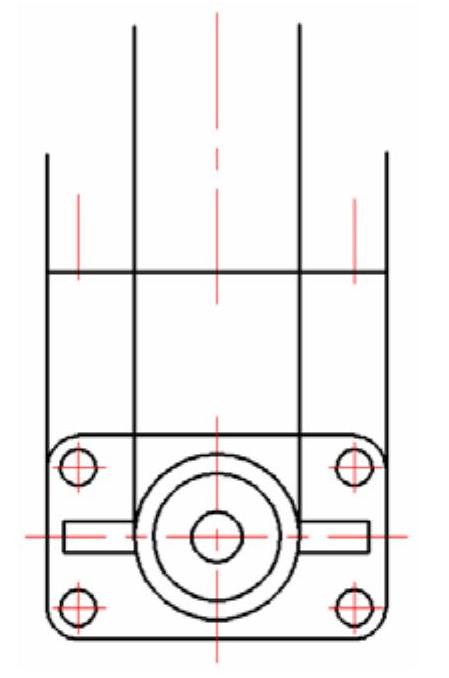

图7-21 绘制辅助线

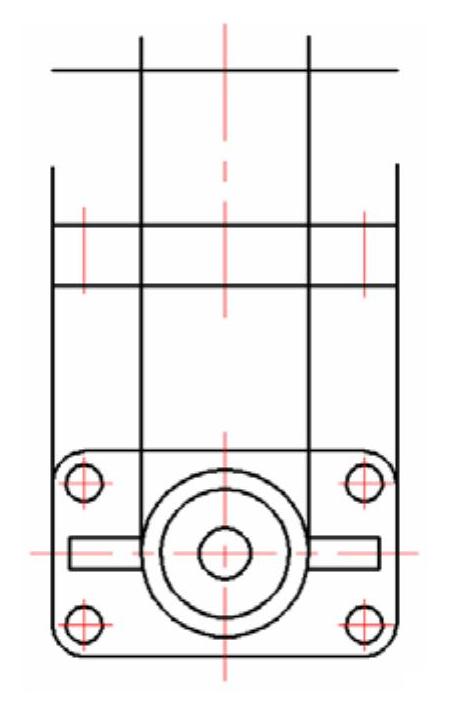

图7-22 偏移直线

绘制直线。单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制两条斜线，结果如图7-23所示。

删除辅助线。单击“默认”选项卡“修改”面板中的“删除”按钮，将辅助线删除，结果如图7-24所示。

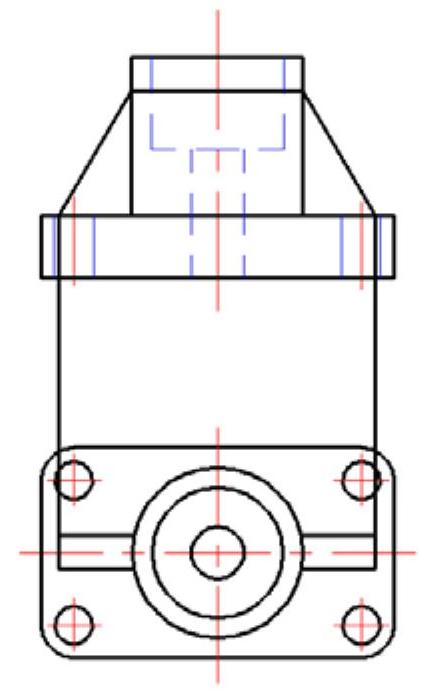

图7-23 绘制直线

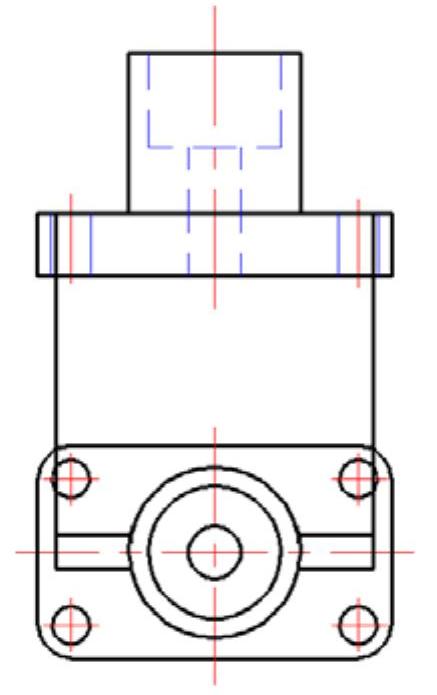

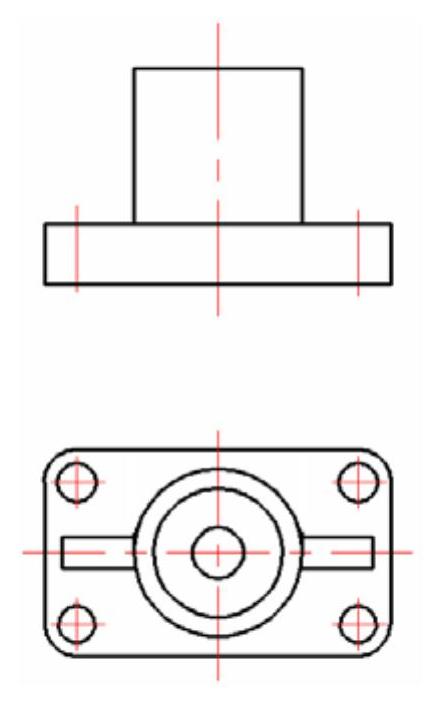

图7-24 删除辅助线
