实例：如何优化动态块阀盖表面粗糙度？

时间：2023-06-17 理论教育 版权反馈
【摘要】：利用动态块功能标注图6-9所示图形中的表面粗糙度符号。光盘路径光盘\动画演示\第6章\动态块功能标注阀盖表面粗糙度.avi操作步骤单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制如图6-10所示的图形。利用“单行文字”命令标注文字，标注时注意对文字进行旋转。同样方法标注其他表面粗糙度。图6-21 插入表面粗糙度符号图6-22 动态旋转图6-23 旋转结果

实例：如何优化动态块阀盖表面粗糙度？

利用动态块功能标注图6-9所示图形中的表面粗糙度符号。

光盘路径

光盘\动画演示\第6章\动态块功能标注阀盖表面粗糙度.avi

操作步骤

978-7-111-48872-9-Chapter06-75.jpg单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter06-76.jpg，绘制如图6-10所示的图形。

978-7-111-48872-9-Chapter06-77.jpg在命令中行输入“WBLOCK”命令，弹出“写块”对话框，拾取上面图形下尖点为基点，以上面图形为对象，输入图块名称并指定路径，确认后退出。

978-7-111-48872-9-Chapter06-78.jpg单击“默认”选项卡“块”面板中的“插入”按钮978-7-111-48872-9-Chapter06-79.jpg，弹出“插入”对话框，如图6-15所示。设置插入点和比例在屏幕指定，旋转角度为固定的任意值，单击“浏览”按钮找到刚才保存的图块，在屏幕上指定插入点和比例，将该图块插入到图形中，结果如图6-21所示。

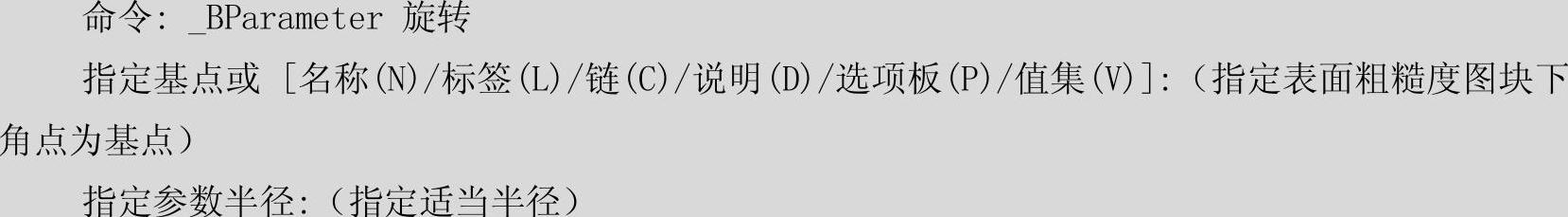

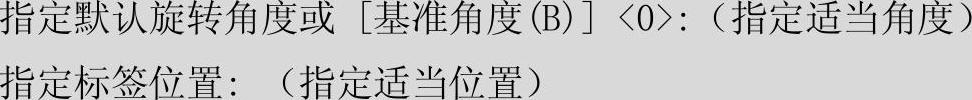

978-7-111-48872-9-Chapter06-80.jpg在命令行输入“BEDIT”命令，选择刚才保存的块，弹出块编辑器和块编写选项板，在块编写选项板的“参数”选项卡选择“旋转参数”项，系统提示：

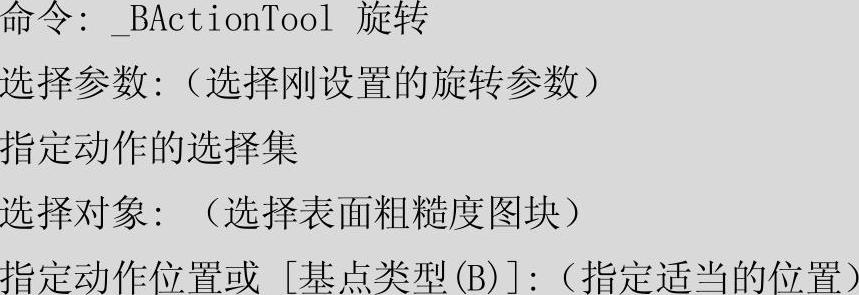

在块编写选项板的“动作”选项卡选择“旋转动作”项，系统提示：


978-7-111-48872-9-Chapter06-84.jpg关闭块编辑器。

978-7-111-48872-9-Chapter06-85.jpg在当前图形中选择刚才标注的图块，系统显示图块的动态旋转标记，选中该标记，按住鼠标拖动，如图6-22所示。直到图块旋转到满意的位置为止，如图6-23所示。

978-7-111-48872-9-Chapter06-86.jpg利用“单行文字”命令标注文字，标注时注意对文字进行旋转。

978-7-111-48872-9-Chapter06-87.jpg同样方法标注其他表面粗糙度。


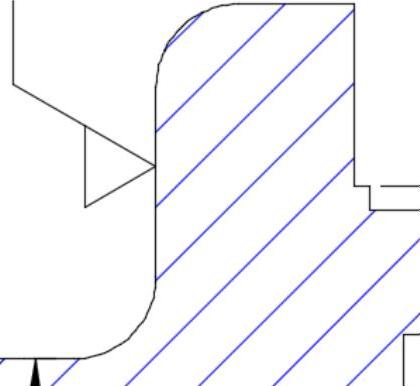

图6-21 插入表面粗糙度符号

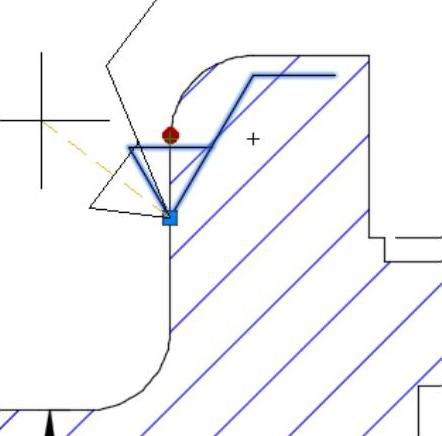

图6-22 动态旋转

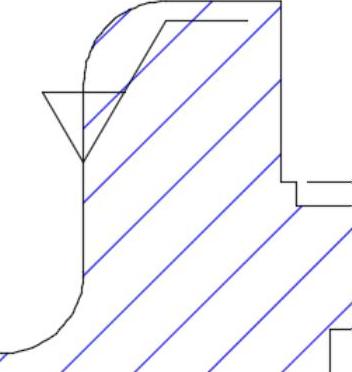

图6-23 旋转结果
