如何标注阀盖表面的粗糙度——实例分享

时间：2023-06-17 理论教育 版权反馈
【摘要】：标注如图6-9所示图形中的表面粗糙度符号。图6-9 标注表面粗糙度符号光盘路径光盘\动画演示\第6章\标注阀盖表面粗糙度.avi操作步骤单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制如图6-10所示的图形。输入图块名称并指定路径，确认后退回到“写块”对话框。用鼠标指定插入基点并拉出旋转角度。单击“绘图”工具栏中的“插入块”按钮，标注其他表面粗糙度。

如何标注阀盖表面的粗糙度——实例分享

标注如图6-9所示图形中的表面粗糙度符号。

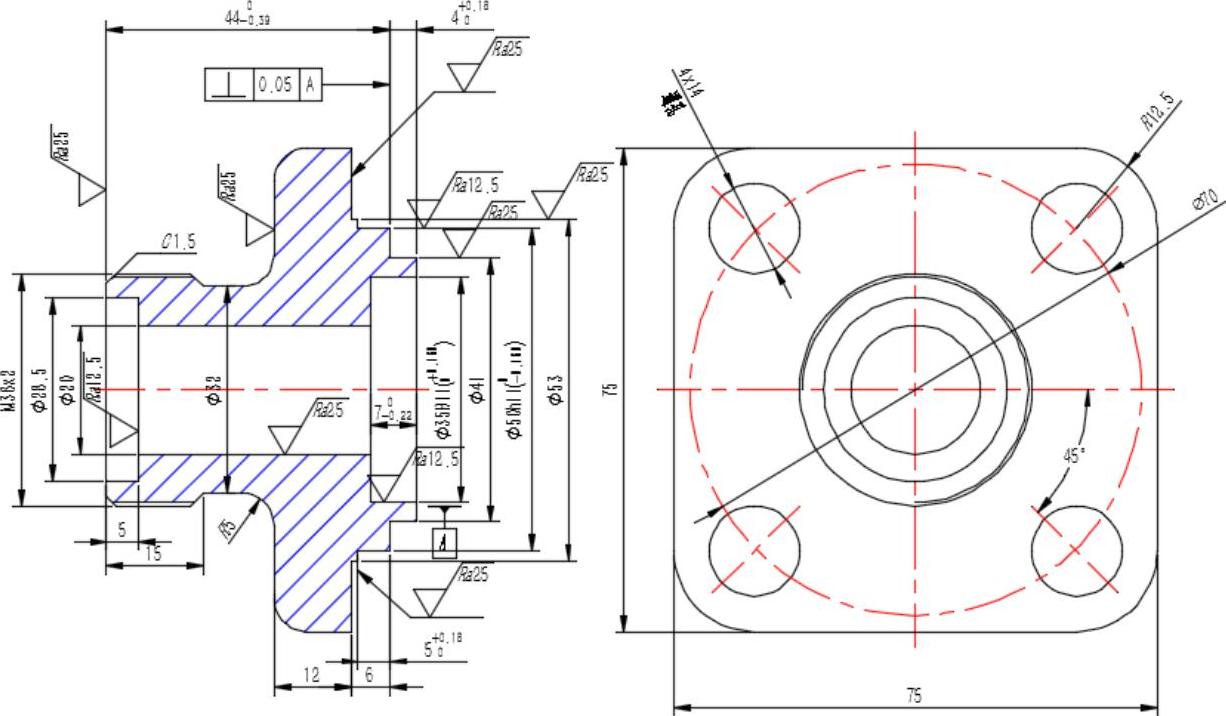

图6-9 标注表面粗糙度符号

光盘路径

光盘\动画演示\第6章\标注阀盖表面粗糙度.avi

操作步骤

978-7-111-48872-9-Chapter06-33.jpg单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter06-34.jpg，绘制如图6-10所示的图形。

978-7-111-48872-9-Chapter06-35.jpg在命令行中输入“WBLOCK”命令，弹出“写块”对话框，如图6-11所示。单击“拾取点”按钮，拾取上面图形下尖点为基点，如图6-12所示。单击“选择对象”按钮，选择上面图形为对象，如图6-13所示。单击“文件名和路径”后的“978-7-111-48872-9-Chapter06-36.jpg”按钮，弹出“浏览图形文件”对话框，如图6-14所示。输入图块名称并指定路径，确认后退回到“写块”对话框。确认退出。


图6-10 绘制表面粗糙度符号

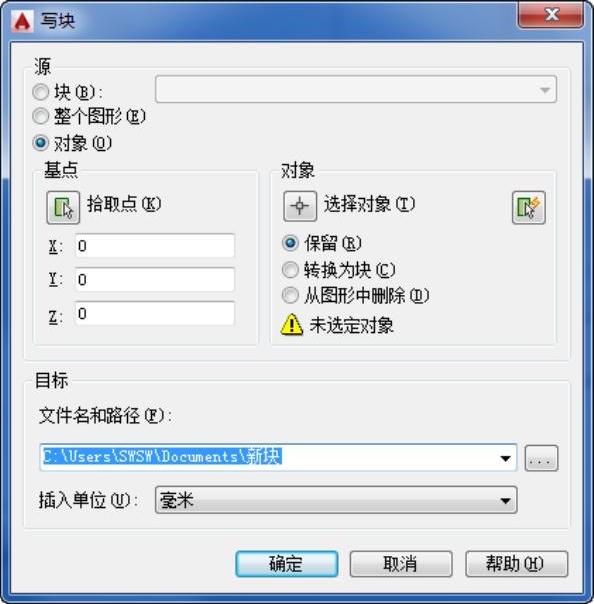

图6-11 “写块”对话框

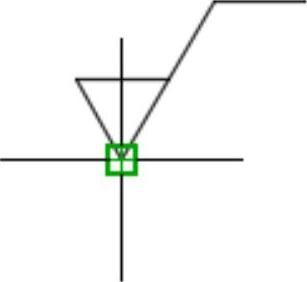

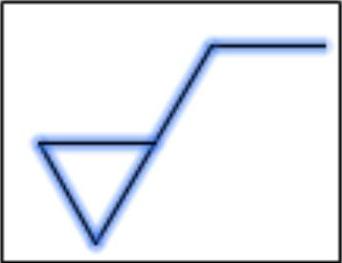

图6-12 指定基点


图6-13 选择对象


图6-14 “浏览图形文件”对话框

978-7-111-48872-9-Chapter06-42.jpg单击“默认”选项卡“块”面板中的“插入”按钮978-7-111-48872-9-Chapter06-43.jpg，弹出“写块”对话框，如图6-15所示。单击“浏览”按钮弹出“选择图形文件”对话框，如图6-16所示。找到刚才保存的图块，进行如图6-15所示的设置，指定统一的比例为1，在屏幕上指定插入点，旋转角度也在屏幕上指定。将该图块插入到图形中。用鼠标指定插入基点并拉出旋转角度。插入后的图形如图6-17所示。

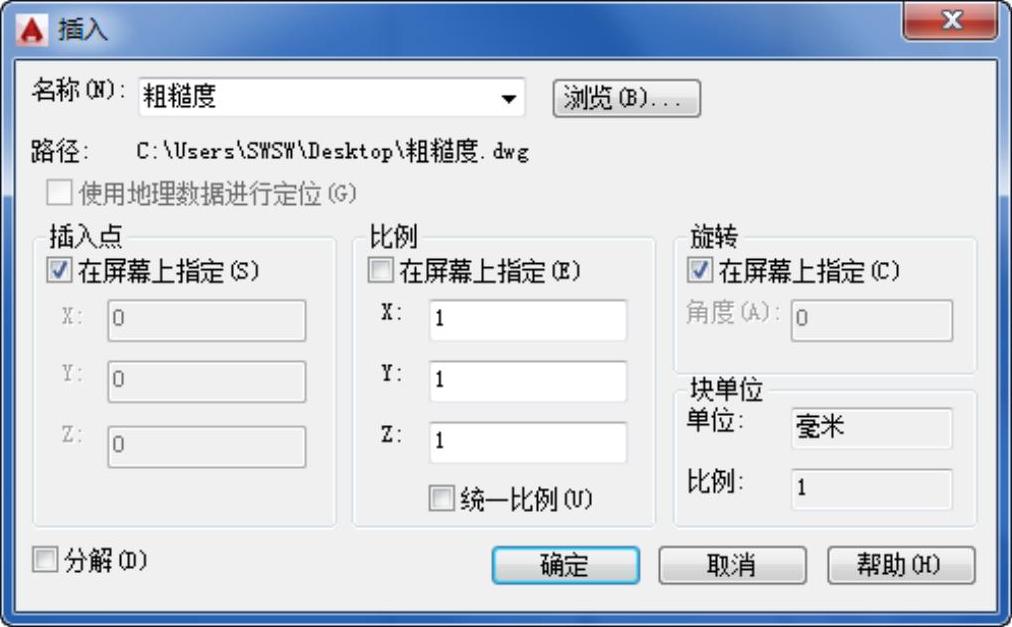

图6-15 “插入”对话框

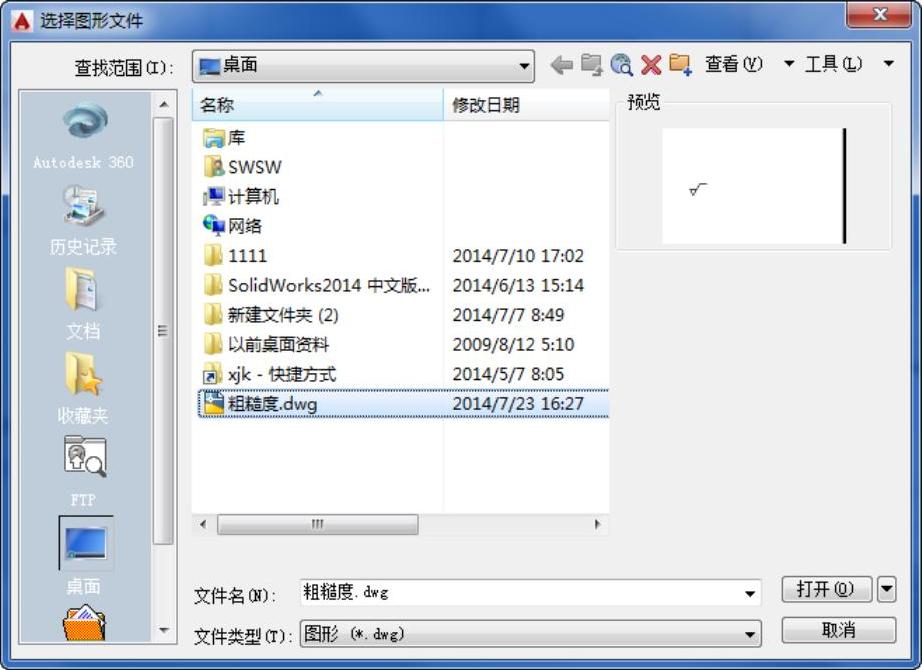

图6-16 “选择图形文件”对话框

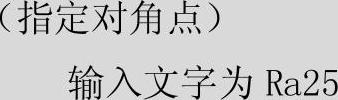

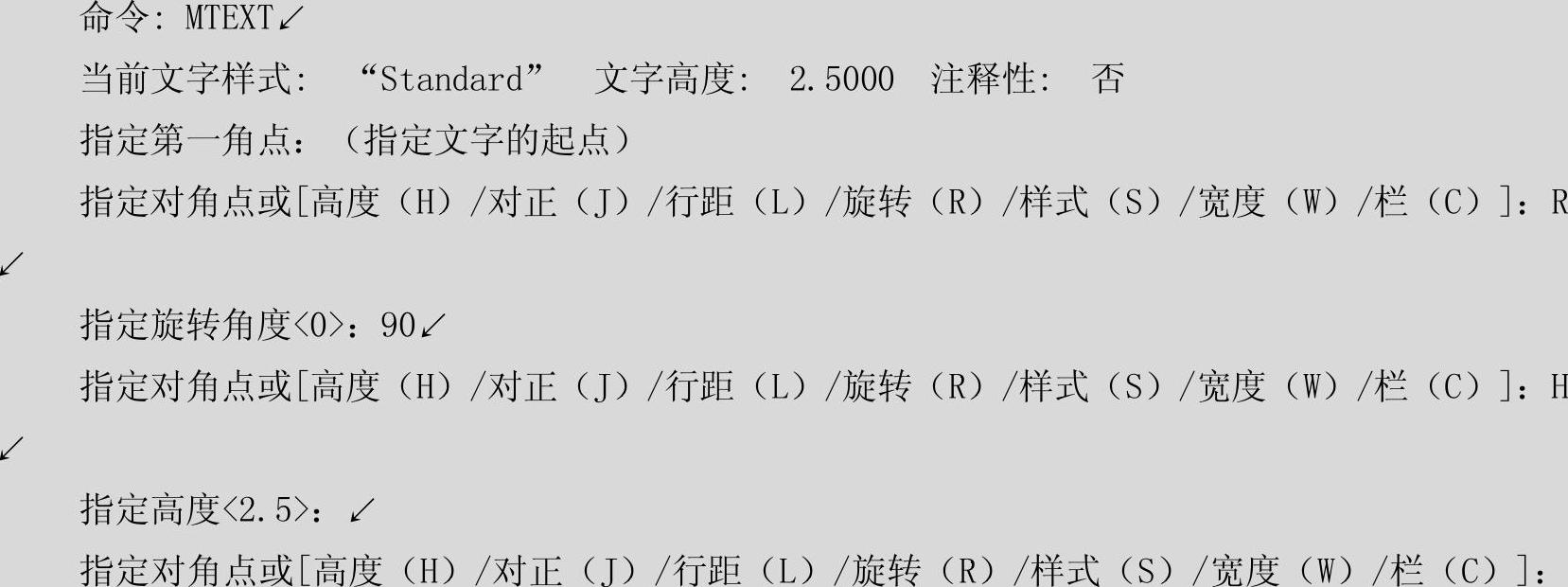

978-7-111-48872-9-Chapter06-46.jpg单击“默认”选项卡“注释”面板中的“文字”按钮，命令行提示与操作如下：



绘制结果如图6-18所示。

978-7-111-48872-9-Chapter06-49.jpg单击“绘图”工具栏中的“插入块”按钮978-7-111-48872-9-Chapter06-50.jpg，标注其他表面粗糙度。最终结果如图6-9所示。

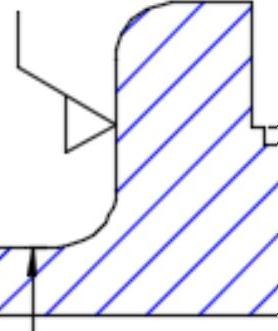

图6-17 插入后的情形

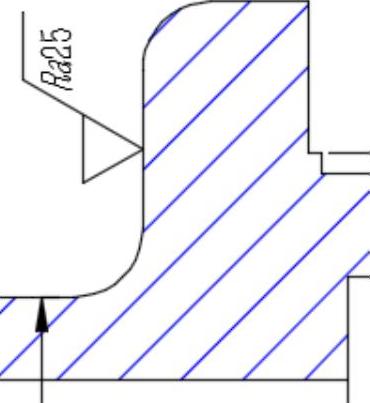

图6-18 标注文字
