在使用AutoCAD绘图的过程中，用户可根据需要随时把已经定义好的图块或图形文件插入当前图形的任意位置，在插入的同时还可以改变图块的大小、旋转一定角度或把图块炸开等。插入图块的方法有多种，本节将逐一进行介绍。

1.执行方式

命令行：INSERT。

菜单：“插入”→“块”。

工具栏：“绘图”→“插入块”按钮

功能区：单击“默认”选项卡“块”面板中的“插入”按钮或单击“插入”选项卡“块”面板中的“插入”按钮。

2.操作格式

执行上述命令后，弹出“插入”对话框，如图6-5所示，利用此对话框可以指定要插入的图块及插入位置。

3.选项说明

（1）“路径”文本行：显示图块的保存路径。

（2）“插入点”选项组：指定插入点，插入图块时该点与图块的基点重合。可以在屏幕上指定该点，也可以通过下面的文本框输入该点坐标值。

(www.daowen.com)

图6-5 “插入”对话框

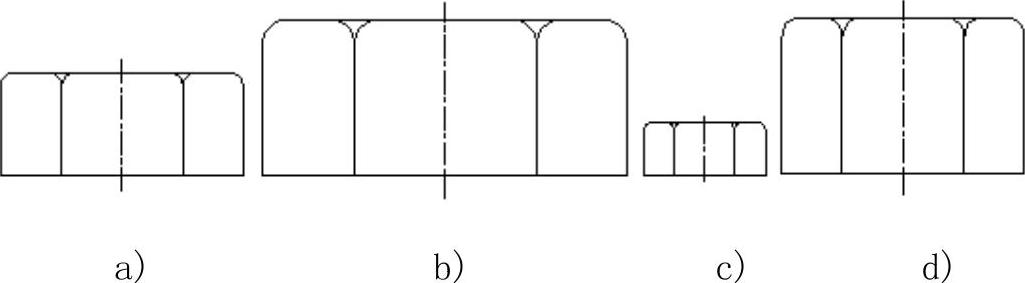

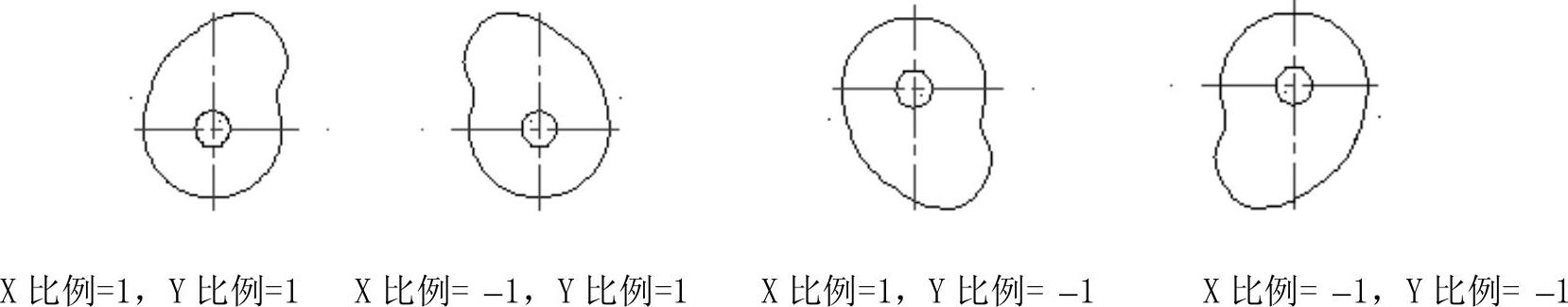

（3）“比例”选项组：确定插入图块时的缩放比例。图块被插入到当前图形中时，可以以任意比例放大或缩小。如图6-6所示，图a是被插入的图块，图b是取比例系数为1.5后插入该图块的结果，图c是取比例系数为0.5的结果。X轴方向和Y轴方向的比例系数也可以取不同值，如图6-6d所示，X轴方向的比例系数为1，Y轴方向的比例系数为1.5。另外，比例系数还可以是一个负数，当为负数时表示插入图块的镜像，效果如图6-7所示。

图6-6 取不同比例系数插入图块的效果

图6-7 取比例系数为负值插入图块的效果

（4）“旋转”选项组：指定插入图块时的旋转角度。图块被插入到当前图形中的时候，可以绕基点旋转一定的角度，角度可以是正数（表示沿逆时针方向旋转），也可以是负数（表示沿顺时针方向旋转）。如图6-8b是图6-8a所示的图块旋转30°插入的效果，图6-8c是旋转-30°插入的效果。

图6-8 以不同旋转角度插入图块的效果

如果选中“在屏幕上指定”复选框，系统切换到作图屏幕，在屏幕上拾取一点，AutoCAD自动测量插入点与该点连线和X轴正方向之间的夹角，并把它作为块的旋转角。也可以在“角度”文本框中直接输入插入图块时的旋转角度。

（5）“分解”复选框：选中此复选框，则在插入块的同时将其炸开，插入到图形中的组成块的对象不再是一个整体，可对每个对象单独进行编辑操作。
