在机械图样中必须用粗实线绘制出图框及标题栏，装配图中还要有明细栏。标题栏位于图纸的右下角，其格式和尺寸按国家标准GB/T 10609.1的规定绘制，如图5-97所示。图框与标题栏均由一些线段组成，因此可以用绘制直线命令LINE和有关的编辑命令绘制即可，然后再在其中用创建单行文字命令TEXT填写文字。

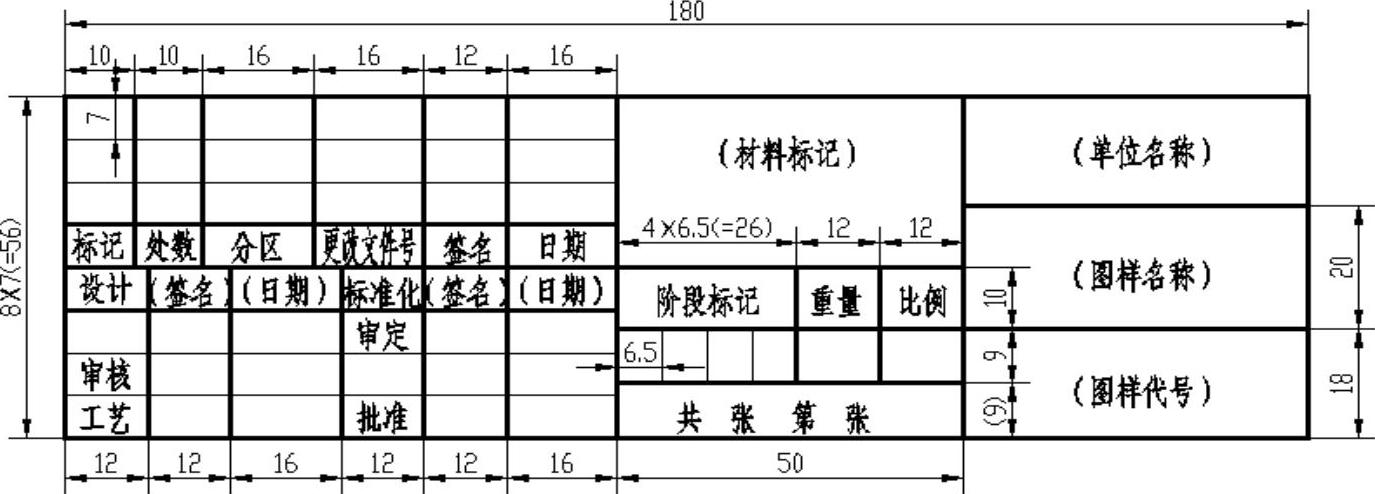

图5-97 标题栏的格式和尺寸

操作步骤

单击“默认”选项卡“图层”面板中的“图层特性”按钮，弹出“图层特性管理器”对话框，将“LKX”层置为当前层，绘制图框

单击“默认”选项卡“绘图”面板中的“矩形”按钮，角点坐标为（-5，5）、（@420，297）绘制矩形，结果如图5-98所示。

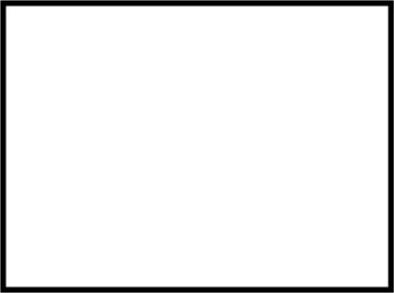

图5-98 图框

绘制标题栏。

单击“默认”选项卡“绘图”面板中的“矩形”按钮，角点坐标为（235，5）、（@180，56）绘制标题栏的外框。

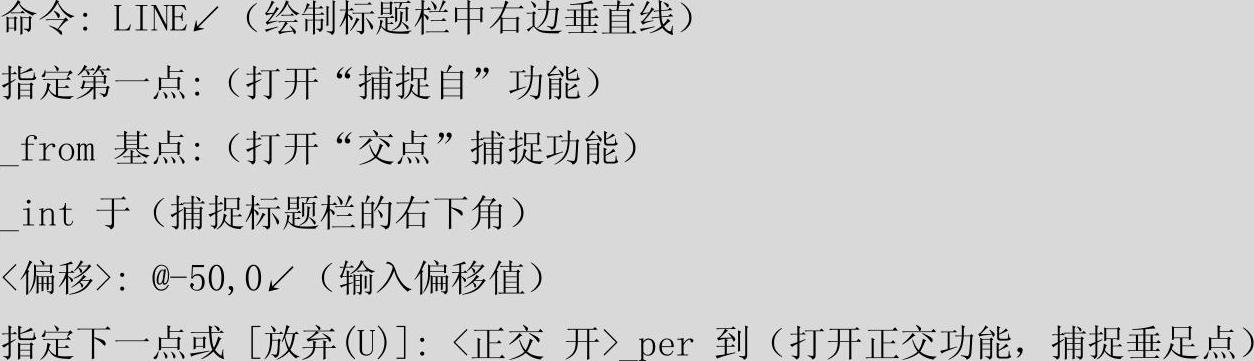

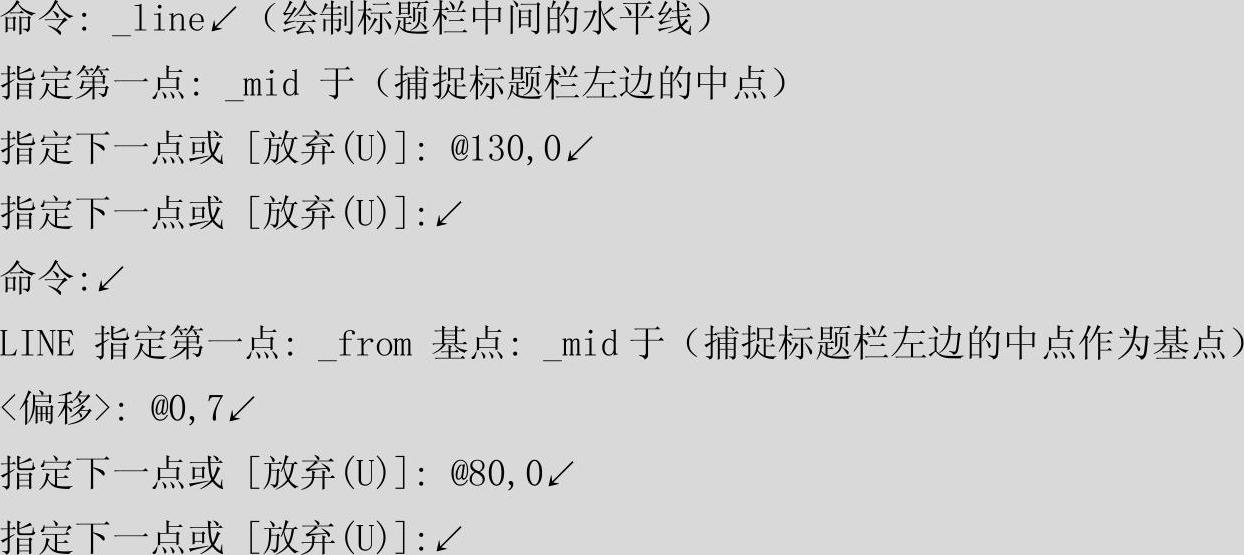

单击“默认”选项卡“绘图”面板中的“直线”按钮，命令行提示与操作如下：

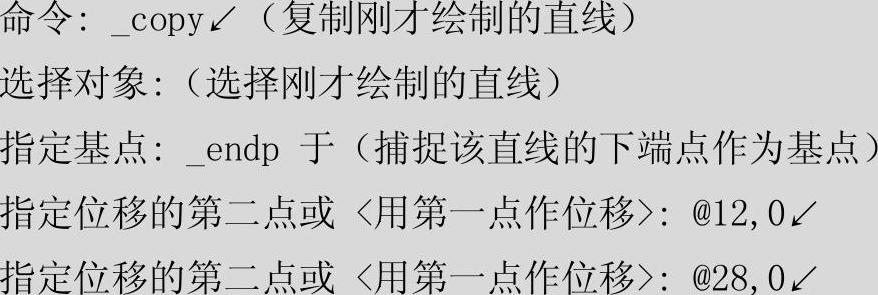

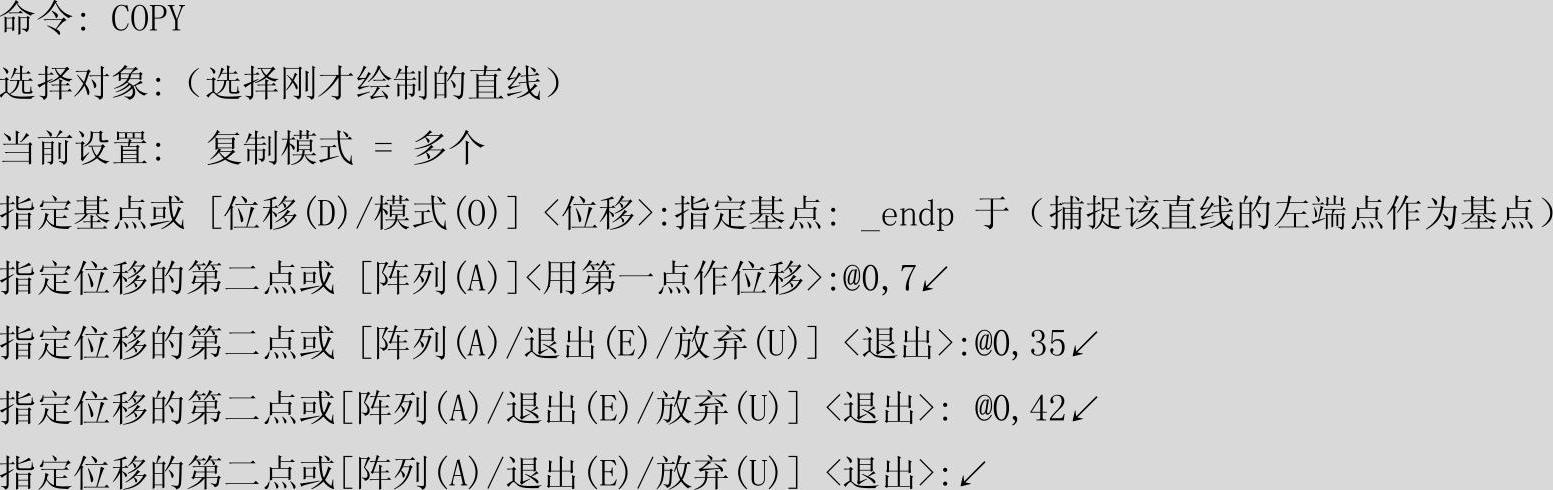

单击“默认”选项卡“修改”面板中的“复制”按钮，命令行提示与操作如下：

单击“默认”选项卡“绘图”面板中的“直线”按钮，命令行提示与操作如下：

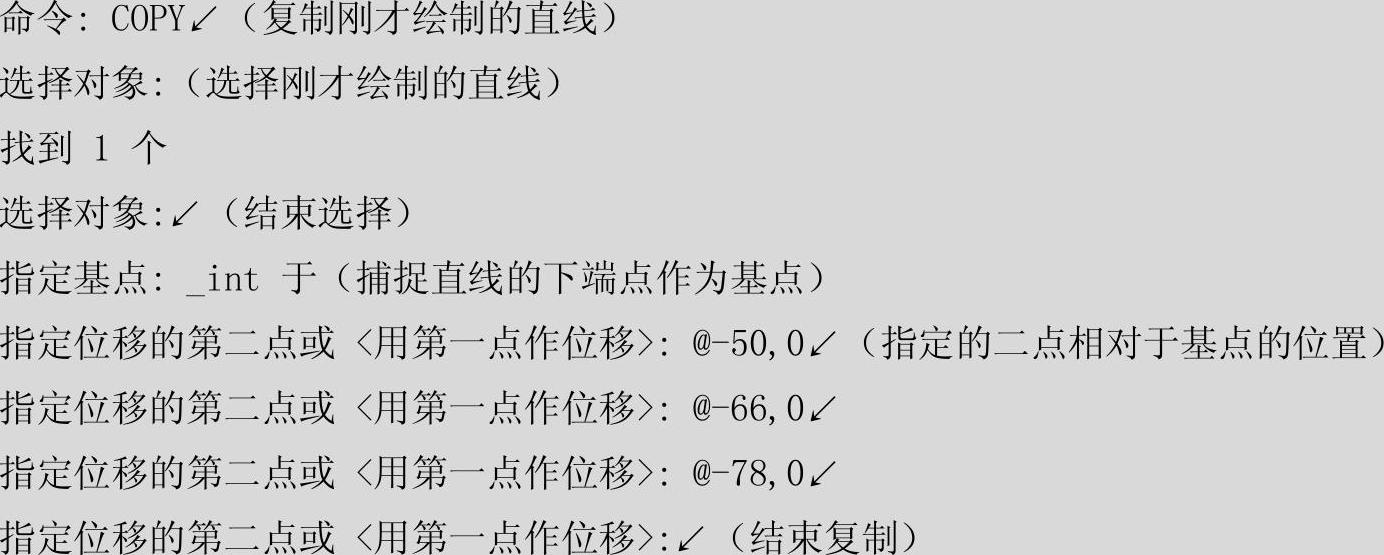

单击“默认”选项卡“修改”面板中的“复制”按钮，命令行提示与操作如下：

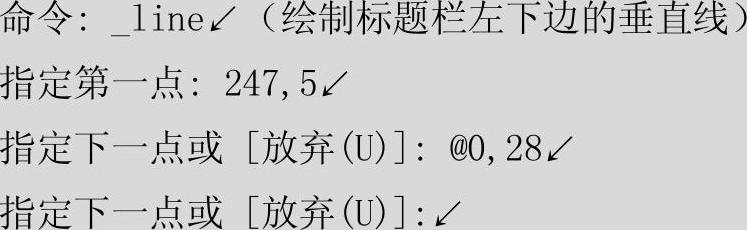

单击“默认”选项卡“绘图”面板中的“直线”按钮，命令行提示与操作如下：

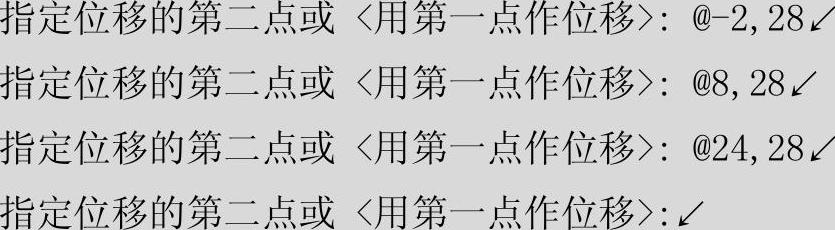

单击“默认”选项卡“修改”面板中中的“复制”按钮，命令行提示与操作如下：(www.daowen.com)

单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制标题栏中剩余的5条粗实线，坐标值分别为{（415，23）、（@-100，0）}，{（415，43）、（@-50，0）}，{（365，14）、（@-50，0）}，{（353，14）、（@0，19）}，{（341，14）、（@0，19）}

绘制完成的图形如图5-99所示。

图5-99 标题栏中的粗实线

单击“默认”选项卡“图层”面板中的“图层特性”按钮，弹出“图层特性管理器”对话框，将“0”层设置为当前层。

单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制标题栏左下边的细水平线，坐标为（235，12）（@80，0）。

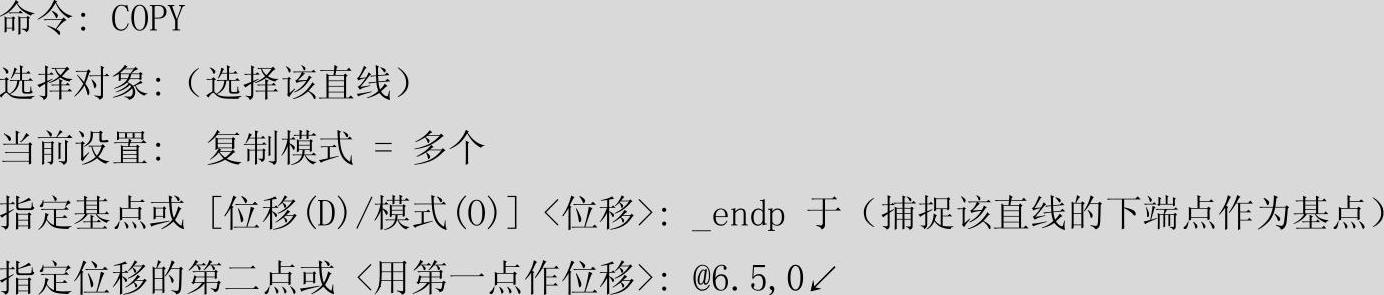

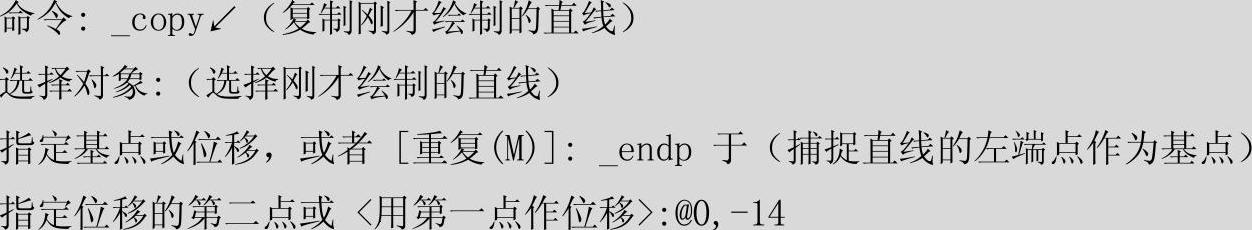

单击“修改”工具栏中的“复制”按钮，命令行提示与操作如下：

单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制标题栏右边的细垂直线，坐标为（321.5，14）（@0，9）。

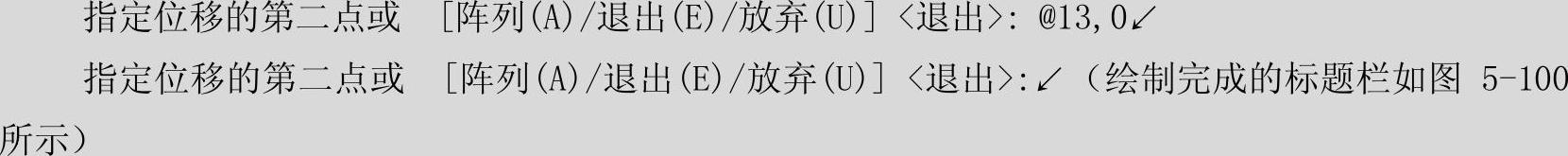

单击“默认”选项卡“修改：面板中的“复制”按钮，命令行提示与操作如下：

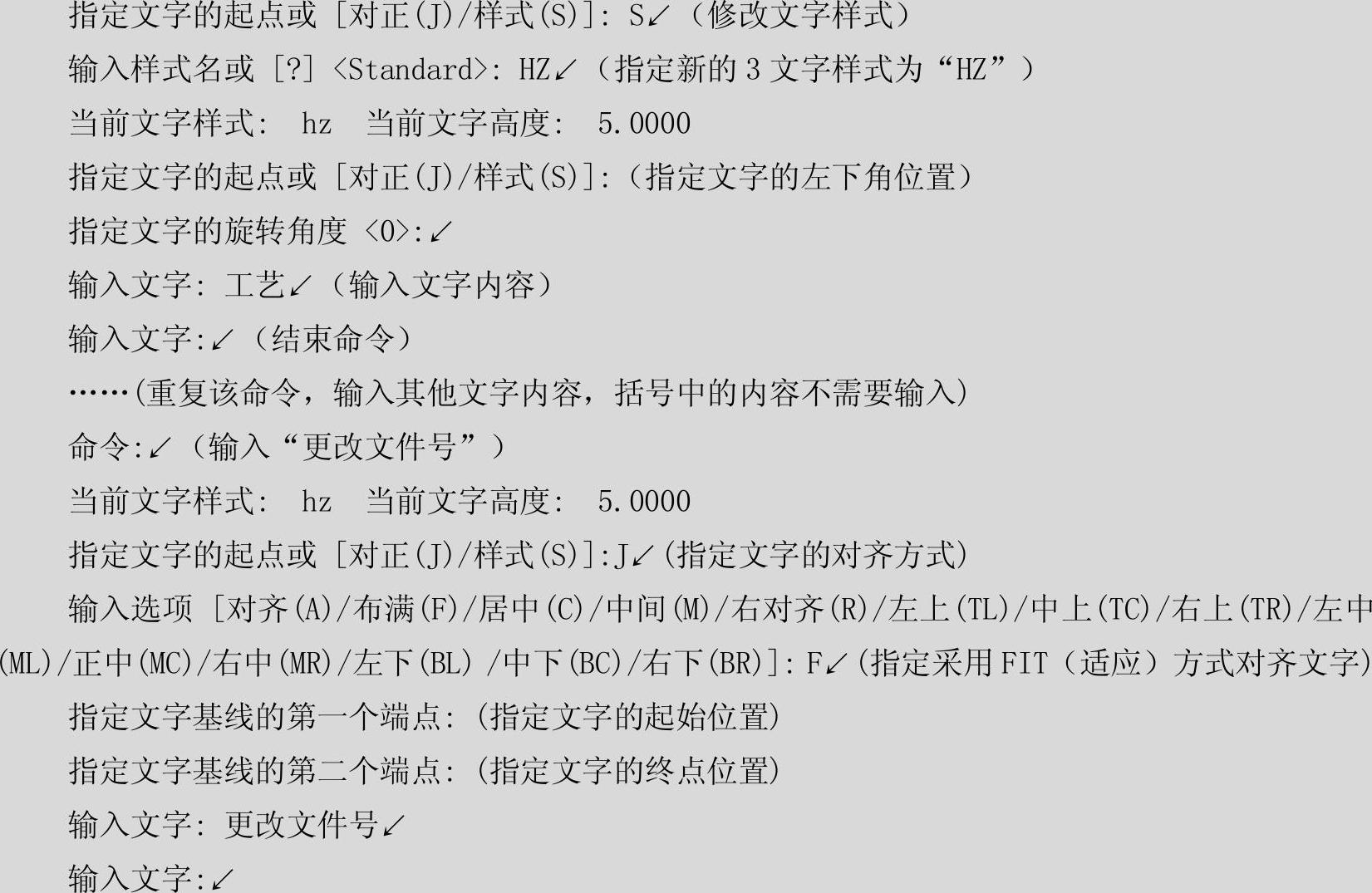

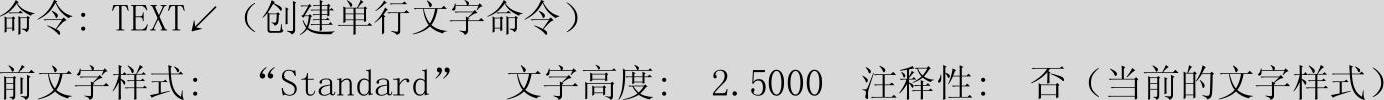

单击“默认”选项卡“图层“面板中的“图层特性”按钮，弹出“图层特性管理器”对话框，将“WZ”层置为当前层，填写标题栏中的文字，命令行提示与操作如下：

图5-100 绘制完成的标题栏

提示

可以将绘制完成的标题栏定义成外部块，并用定义属性命令ATTDEF为其定义属性，如可以将“单位名称”“图样名称”“图样代号”等括号中的内容定义为属性。
