设置线性、直径及半径尺寸标注样式。设置尺寸标注参数需要在如图5-95所示的对话框中进行，步骤如下：

打开如图5-95所示的“标注样式管理器”对话框，单击“新建”按钮，在弹出的“创建新标注样式”对话框中的“新样式名”编辑框中输入新建标注样式的名称“机械制图”，单击“继续”按钮，弹出“新建标注样式”对话框。

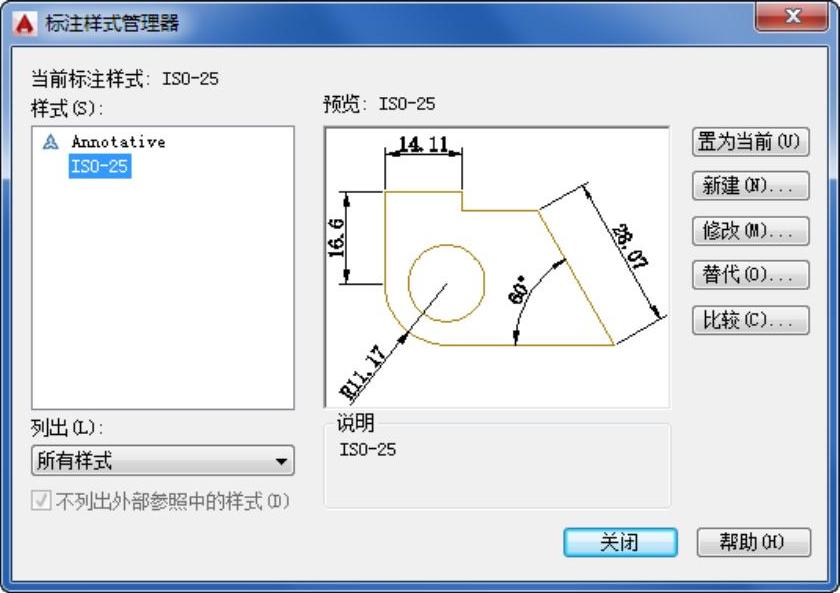

图5-95 “标注样式管理器”对话框

设置“线”选项卡中的内容。在“尺寸线”选项区中，分别指定“颜色”和“线宽”为“随层”，设置“基线间距”为7.5；在“延伸线”选项区中，分别指定“颜色”和“线宽”为“随层”，设置“超出尺寸线”为2.5，“起点偏移量”为0。

单击“符号和箭头”选项卡，在“箭头”选项区中指定所有箭头均为“实心闭合”，设置“箭头大小”为3；在“圆心标记”选项区中，指定“类型”为“无”。

单击“文字”选项卡，对其进行设置。在“文字外观”选项区中，指定“文字样式”为“SZ”（在弹出的“文字样式”对话框中设置新的字体），“文字颜色”为“随层”，设置“文字高度”为5；在“文字位置”选项区中，指定文字的“垂直”位置为“上方”，“水平”位置为“居中”，设置文字“从尺寸线偏移”的距离为0.6；在“文字对齐”选项区中选择文字的对齐方式为“ISO标准”。

单击“调整”选项卡，对其进行设置。在“调整选项”选项区中选择“文字”；在“文字位置”选项区中选择“尺寸线旁边”，其他选项保持默认值不变。

对于“主单位”“换算单位”及“公差”选项卡，除非有特殊需要，否则均可以保持默认值不变。需要说明的是，在“公差”选项卡中“方式”的默认设置为“无”，因为如果在此设置了公差尺寸，则所有尺寸标注数字均将被加上相同的偏差数值。

单击“确定”按钮，完成了“机械制图”尺寸标注样式的设置，该样式用于标注线性及直径和半径尺寸。

设置用于角度尺寸标注的样式。

单击“新建”按钮，在弹出的“创建新标注样式”对话框中的“基础样式”下拉列表框中选择“机械制图”，在“用于”下拉列表框中选择“角度标注”，单击“继续”按钮。

在“文字”选项卡中的“文字对齐”选项区中，选择文字的对齐方式为“水平”；在“调整”选项卡中的“文字位置”选项区中，选择“尺寸线上方，带引线”。(www.daowen.com)

单击“确定”按钮，完成了“机械制图-角度”尺寸标注样式的设置，该样式用于标注角度尺寸。

设置用于引线标注的样式。

单击“新建”按钮，在弹出的“创建新标注样式”对话框中的“基础样式”下拉列表框中选择“机械制图”，在“用于”下拉列表框中选择“引线和公差”，单击“继续”按钮。

在“符号与箭头”选项卡中的“箭头”选项区中，指定“引线”为“实心箭头”，设置“箭头大小”为3，单击“确定”按钮关闭该对话框。

在“标注样式管理器”对话框中，选择“机械制图”标注样式，单击“置为当前”按钮，将该样式设置为当前标注样式，单击“关闭”按钮关闭该对话框。

在命令行输入QLEADER，系统提示：

此时输入“S”，弹出如图5-96所示的“引线设置”对话框，在“附着”选项卡中选择“最后一行加下划线”复选框，单击“确定”按钮关闭该对话框。按“Esc”键退出QLEADER命令。

完成了“机械制图-引线”尺寸标注样式的设置。

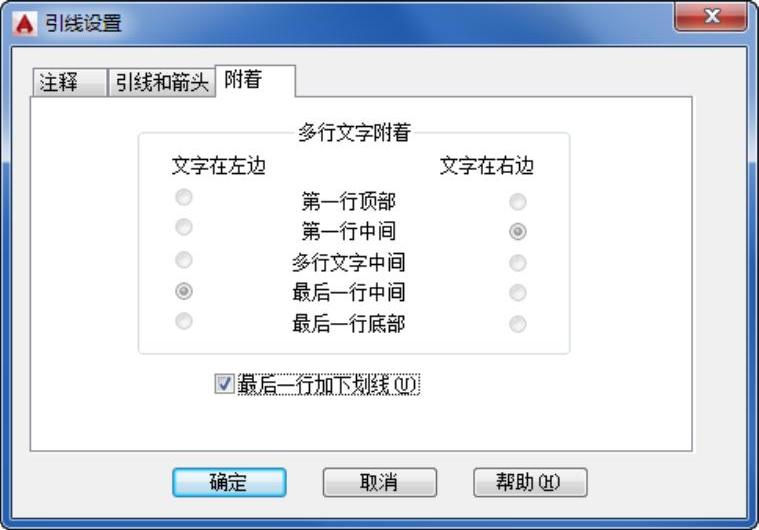

图5-96 “引线设置”对话框
