阀盖尺寸标注实例详解

时间：2023-06-17 理论教育 版权反馈
【摘要】：标注如图5-78所示的阀盖尺寸。图5-78 阀盖光盘路径光盘\动画演示\第5章\阀盖尺寸标注.avi操作步骤打开随书光盘中的文件：\原始文件\第5章\阀盖.DWG。单击“默认”选项卡“注释”面板下拉菜单中“文字样式”按钮，设置文字样式，为后面尺寸标注输入文字作准备。设置完成后，单击“确定”按钮。图5-85 标注主视图水平线性尺寸图5-86标注尺寸偏差标注阀盖主视图中的形位公差。

阀盖尺寸标注实例详解

标注如图5-78所示的阀盖尺寸。

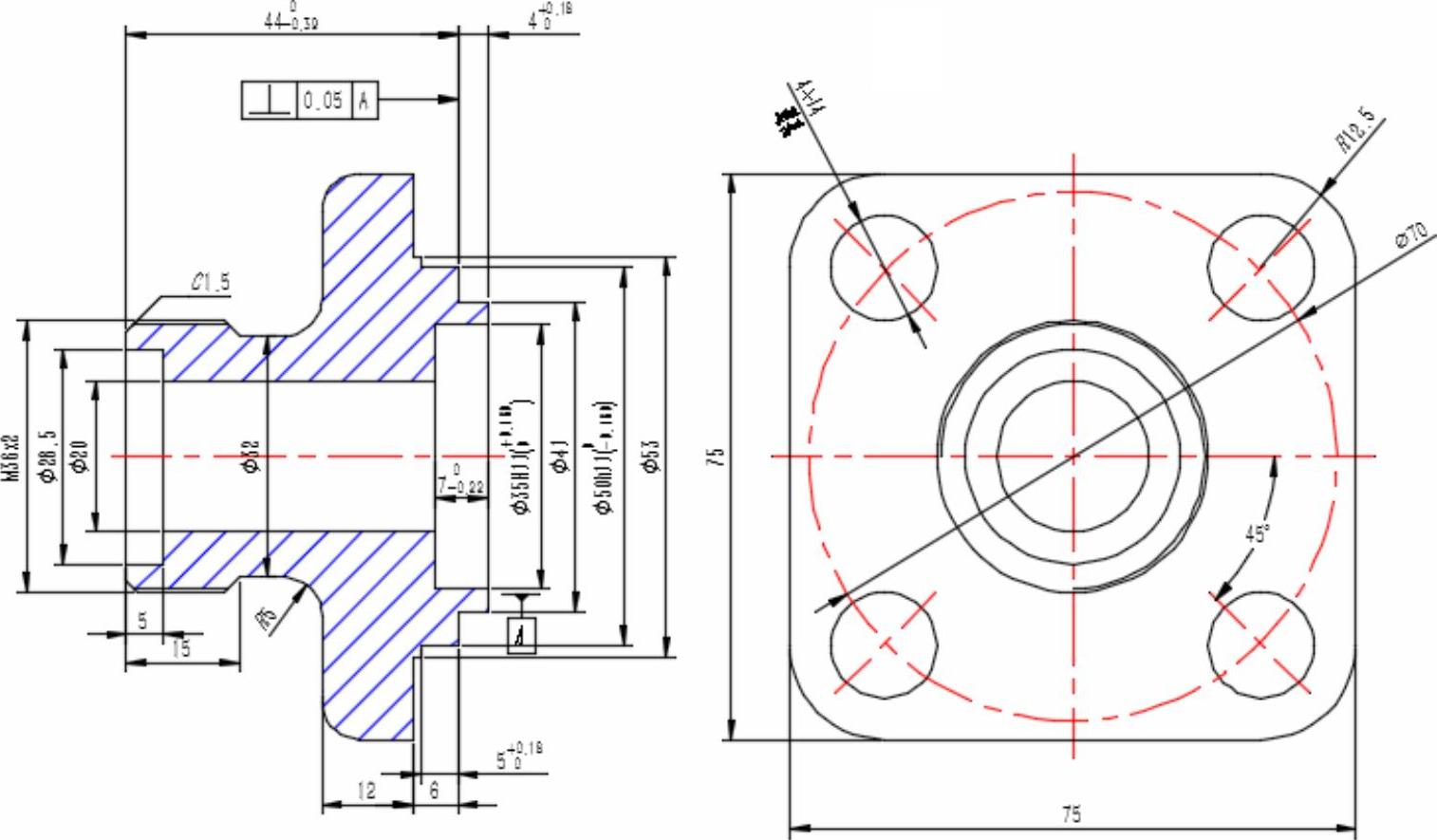

图5-78 阀盖

光盘路径

光盘\动画演示\第5章\阀盖尺寸标注.avi

操作步骤

978-7-111-48872-9-Chapter05-243.jpg打开随书光盘中的文件：\原始文件\第5章\阀盖.DWG。

978-7-111-48872-9-Chapter05-244.jpg单击“默认”选项卡“注释”面板下拉菜单中“文字样式”按钮978-7-111-48872-9-Chapter05-245.jpg，设置文字样式，为后面尺寸标注输入文字作准备。

978-7-111-48872-9-Chapter05-246.jpg单击“默认”选项卡“注释”面板下拉菜单中“标注样式”按钮978-7-111-48872-9-Chapter05-247.jpg，设置标注样式。在弹出的“标注样式管理器”对话框中，单击“新建”按钮，创建新的标注样式“机械制图”，用于标注图样中的尺寸。单击“继续”按钮，对弹出的“新建标注样式：机械制图”对话框中的各个选项卡，进行设置，如图5-79～图5-81所示。设置完成后，单击“确定”按钮。

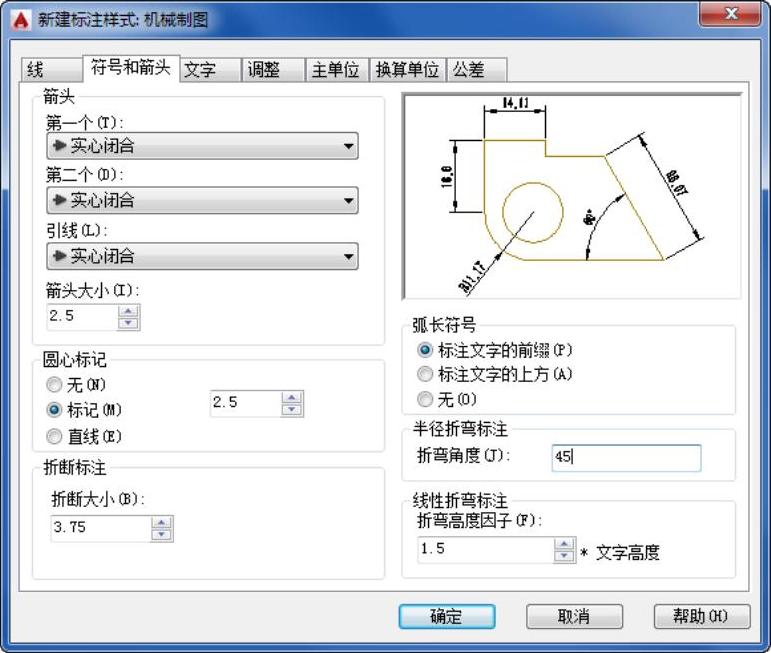

图5-79 “符号和箭头”选项卡


图5-80 “文字”选项卡

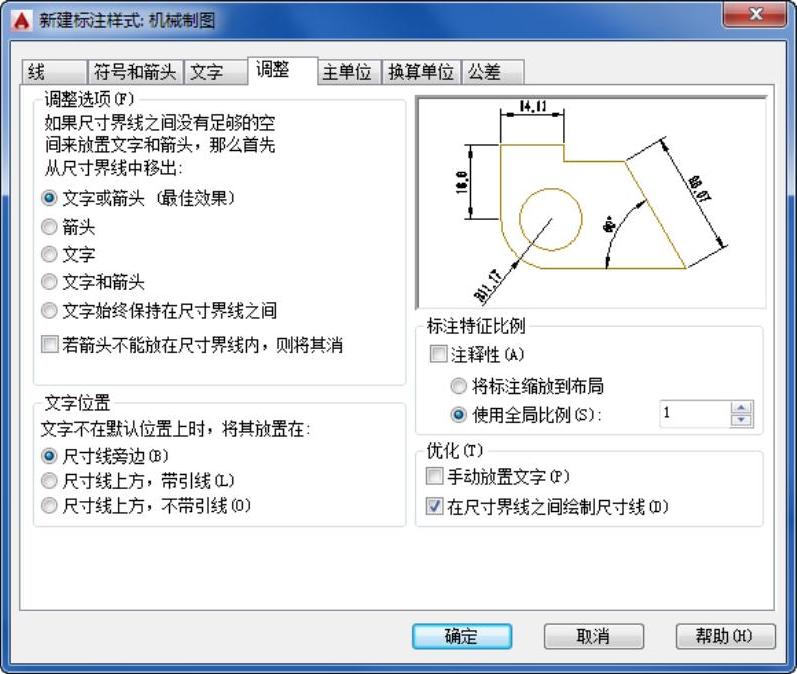

图5-81 “调整”选项卡

选取“机械制图”，单击“新建”按钮，分别设置直径、半径及角度标注样式。其中，直径及半径标注样式的“调整”选项卡，如图5-82所示，在“调整”选项区，选取复选框“手动放置文字”；角度标注样式的“文字”选项卡，如图5-83所示，在“文字对齐”选项区，选取“水平”。其他选项卡的设置均不变。

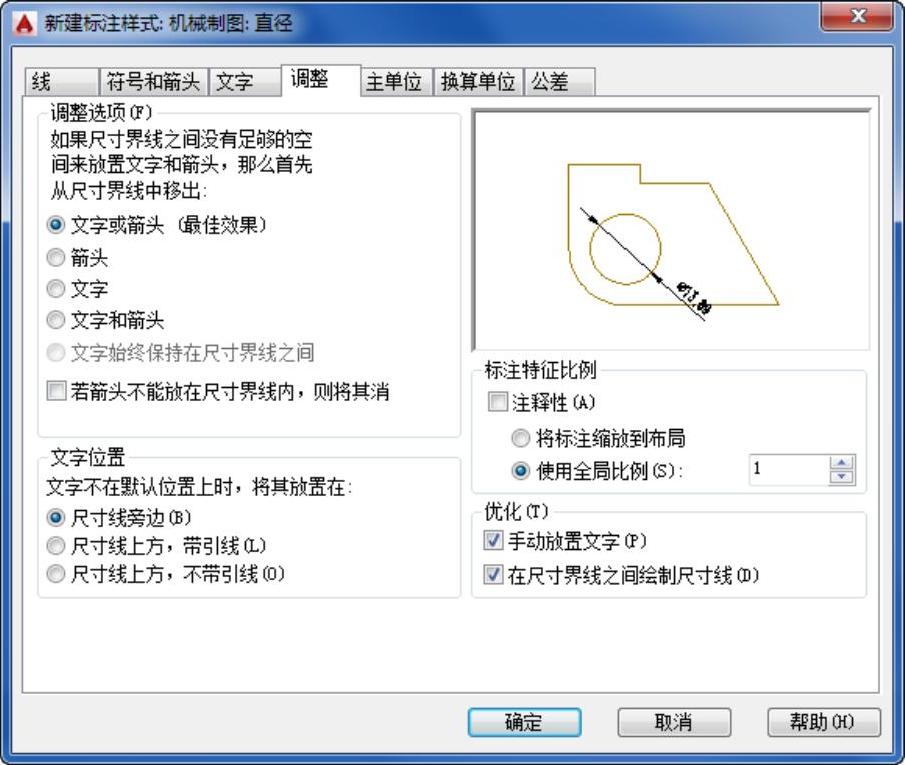

图5-82 直径及半径标注样式的“调整”选项卡

在“标注样式管理器”对话框中，选取“机械制图”标注样式，单击“置为当前”按钮，将其设置为当前标注样式。

978-7-111-48872-9-Chapter05-252.jpg标注阀盖主视图中的线性尺寸。单击“默认”选项卡“注释”面板中的“线性”按钮978-7-111-48872-9-Chapter05-253.jpg，从左至右，依次标注阀盖主视图中的竖直线性尺寸M36×2、φ28.5、φ20、φ32、φ35、φ41、φ50及φ53。在标注尺寸φ35时，需要输入标注文字“%%C35H11（{\H0.7x；\S+0.160^0；}）”；在标注尺寸φ50时，需要输入标注文字“%%C50h11（{\H0.7x；\S0^-0.160；}）”，结果如图5-84所示。

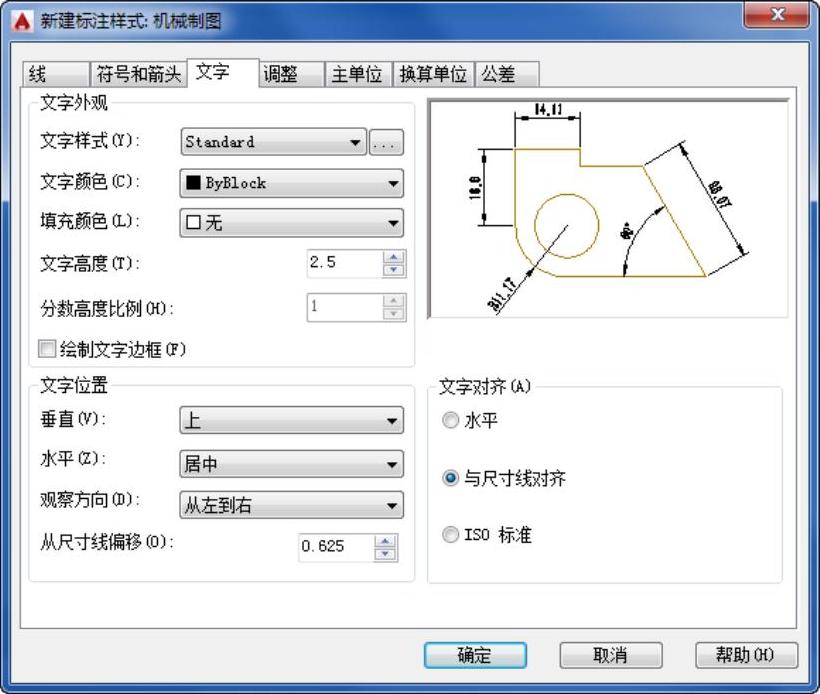

图5-83 角度标注样式的“文字”选项卡

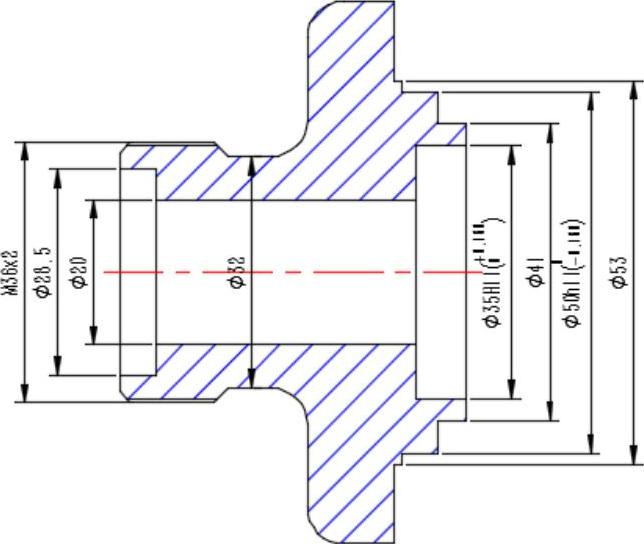

图5-84 标注主视图竖直线性尺寸

978-7-111-48872-9-Chapter05-256.jpg单击“默认”选项卡“注释”面板中的“线性”按钮978-7-111-48872-9-Chapter05-257.jpg，标注阀盖主视图上部线性尺寸44；单击“注释”选项卡“标注”面板中的“连续”按钮978-7-111-48872-9-Chapter05-258.jpg，标注连续尺寸4。单击“默认”选项卡“注释”面板中的“线性”按钮978-7-111-48872-9-Chapter05-259.jpg，标注阀盖主视图中部的线性尺寸7和阀盖主视图下部左边的线性尺寸5；单击“注释”选项卡“标注”面板中的“基线”按钮978-7-111-48872-9-Chapter05-260.jpg，标注基线尺寸15。单击“默认”选项卡“注释”面板中的“线性”按钮978-7-111-48872-9-Chapter05-261.jpg，标注阀盖主视图下部右边的线性尺寸5；单击“注释”选项卡“标注”面板中的“基线”按钮978-7-111-48872-9-Chapter05-262.jpg，标注基线尺寸6；单击“注释”选项卡“标注”面板中的“连续”按钮978-7-111-48872-9-Chapter05-263.jpg，标注连续尺寸12，结果如图5-85所示。

978-7-111-48872-9-Chapter05-264.jpg选择菜单栏中的“格式”→“标注样式”命令，弹出“标注样式管理器”对话框，在样式列表中选择“机械制图”，单击“替代”按钮。系统弹出“替代当前样式”对话框，单击“主单位”选项卡，将“线性标注”选项区中的“精度”值设置为0.000；单击“公差”选项卡，在“公差格式”选项区中，将“方式”设置为“极限偏差”，设置“上偏差”为0，下偏差为0.390，“高度比例”为0.7，设置完成后单击“确定”按钮。

利用“标注更新”命令，选取主视图上部的线性尺寸44，为该尺寸添加尺寸偏差。(www.daowen.com)

方法同前，标注主视图线性尺寸4、7及5尺寸偏差，结果如图5-86所示。

978-7-111-48872-9-Chapter05-265.jpg标注阀盖主视图中的倒角及圆角半径。方法同前，利用“快速引线”命令，标注主视图中的倒角尺寸C1.5。

单击“默认”选项卡“注释”面板中的“半径”按钮978-7-111-48872-9-Chapter05-266.jpg，标注主视图中的半径尺寸R5。

978-7-111-48872-9-Chapter05-267.jpg标注阀盖左视图中的尺寸。单击“默认”选项卡“注释”面板中的“线性”按钮978-7-111-48872-9-Chapter05-268.jpg，标注阀盖左视图中的线性尺寸75。单击“默认”选项卡“注释”面板中的“直径”按钮978-7-111-48872-9-Chapter05-269.jpg，标注阀盖左视图中的直径尺寸φ70及4×φ14。在标注尺寸4×φ14时，需要输入标注文字“4×＜＞”。单击“默认”选项卡“注释”面板中的“半径”按钮978-7-111-48872-9-Chapter05-270.jpg，标注左视图中的半径尺寸R12.5。

单击“默认”选项卡“注释”面板中的“角度”按钮978-7-111-48872-9-Chapter05-271.jpg，标注左视图中的角度尺寸45°。方法同前，选择菜单栏中的“格式”→“文字样式”命令，创建新文字样式“HZ”，用于书写汉字。该标注样式的“字体名”为“汉仪长仿宋”，“宽度因子”为0.7。在命令行输入Text，设置文字样式为“HZ”，在尺寸4-φ14的引线下部输入文字“通孔”，结果如图5-87所示。

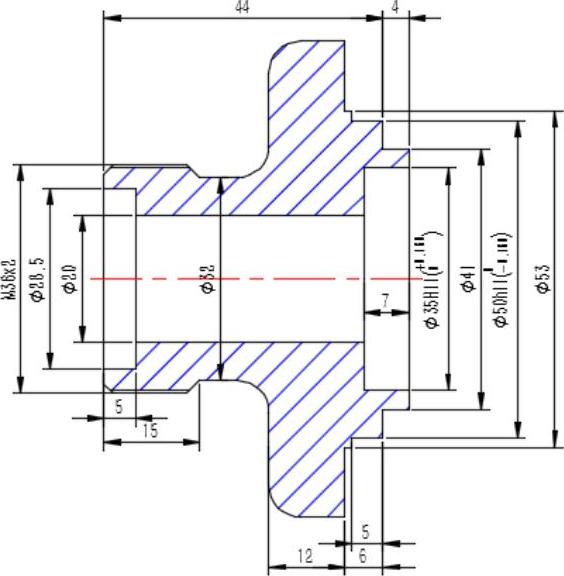

图5-85 标注主视图水平线性尺寸

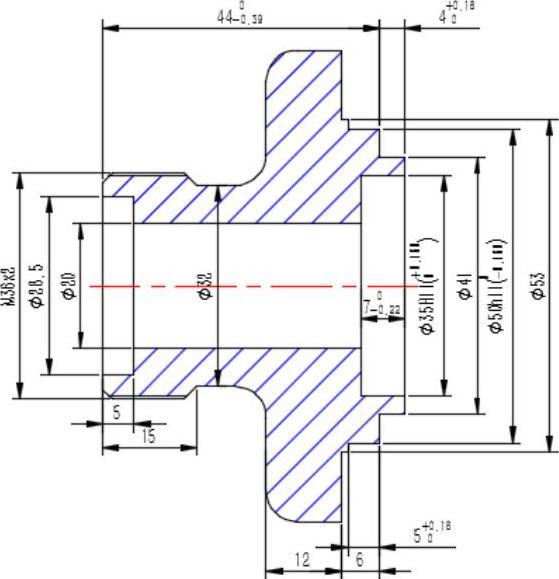

图5-86标注尺寸偏差

978-7-111-48872-9-Chapter05-274.jpg标注阀盖主视图中的形位公差。




图5-87 标注左视图中的尺寸

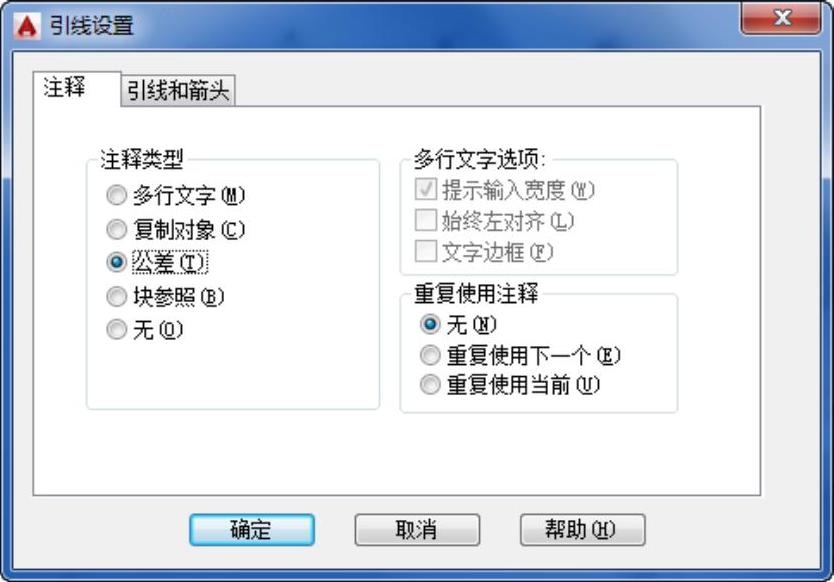

图5-88 “注释”选项卡

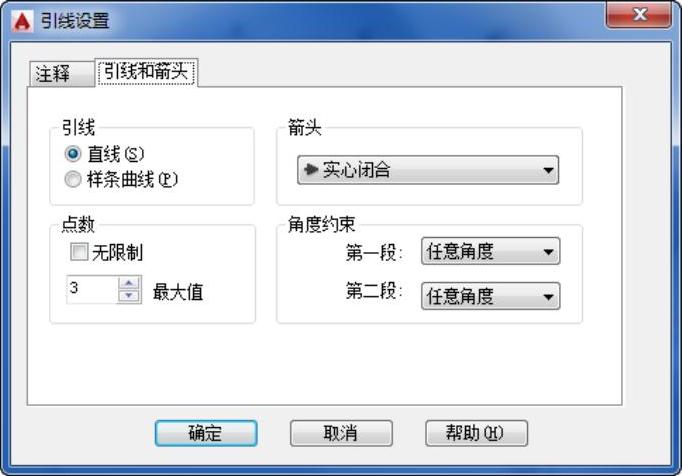

图5-89 “引线和箭头”选项卡

指定第一个引线点或[设置（S）]＜设置＞：（捕捉阀盖主视图尺寸44右端尺寸界线上的最近点）

指定下一点：（向左拖动鼠标，在适当位置处单击，弹出“形位公差”对话框，如图5-90所示，对其进行设置，单击“确定”按钮）

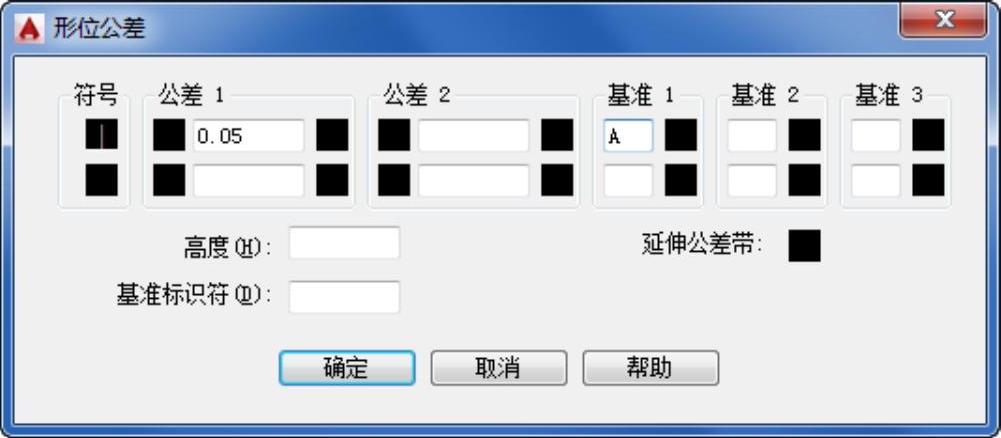

图5-90 “形位公差”对话框

978-7-111-48872-9-Chapter05-281.jpg利用相关绘图命令绘制基准符号，结果如图5-91所示。


图5-91 绘制基准符号
