图5-62 齿轮轴套尺寸
光盘路径
光盘\动画演示\第5章\标注齿轮轴套尺寸.avi
操作步骤
打开随书光盘中的文件：\原始文件\第5章\齿轮轴套.DWG。
单击“默认”选项卡“注释”面板下拉菜单中“文字样式”按钮
，设置文字样式。
单击“默认”选项卡“注释”面板中“标注样式”按钮
，设置标注样式。
单击“默认”选项卡“注释”面板中的“线性”按钮
，标注齿轮主视图中的线性尺寸φ40、φ51、φ54。
方法同前，标注齿轮轴套主视图中的线性尺寸13；然后利用“基线标注”命令，标注基线尺寸35，结果如图5-63所示。

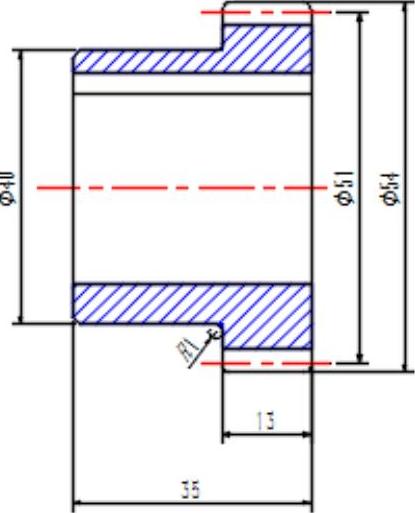

标注齿轮轴套主视图中的半径尺寸。单击“默认”选项卡“注释”面板中的“半径”按钮
，结果如图5-64所示。

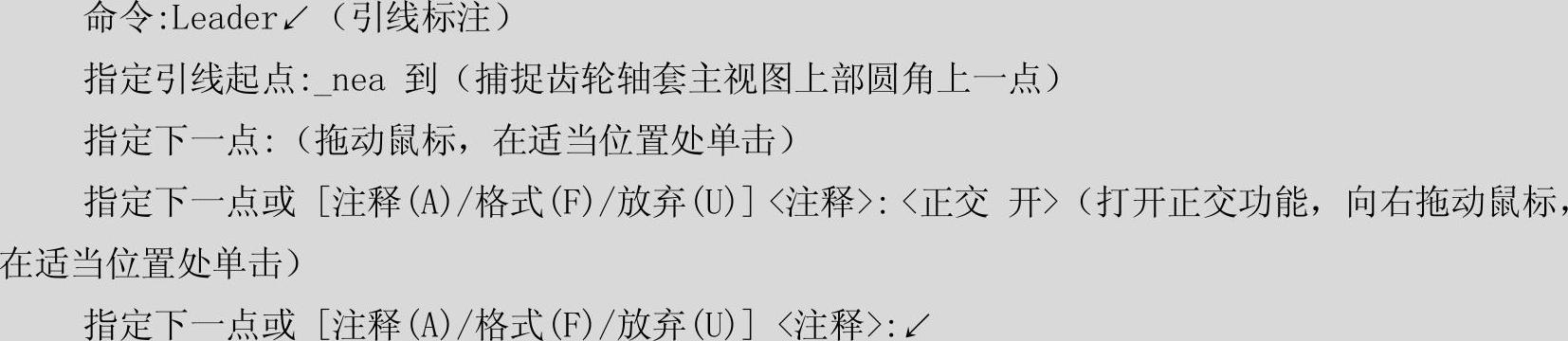

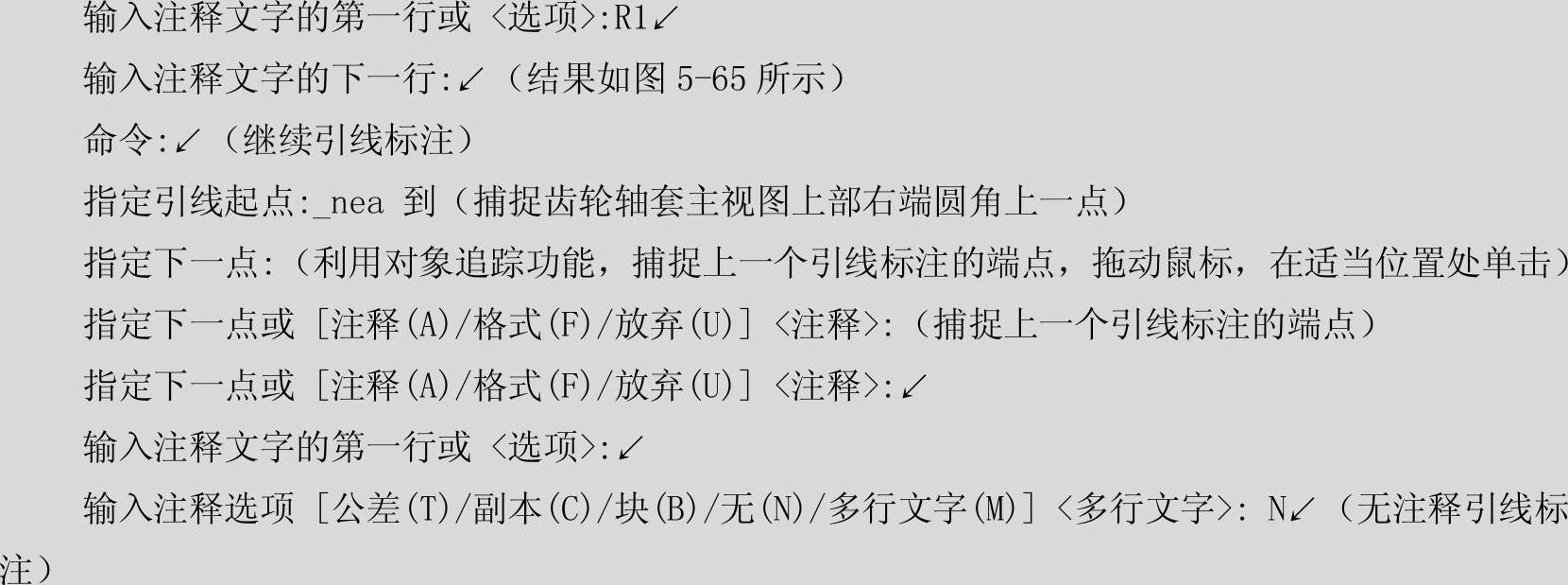

用引线标注齿轮轴套主视图上部的圆角半径，命令行提示与操作如下：

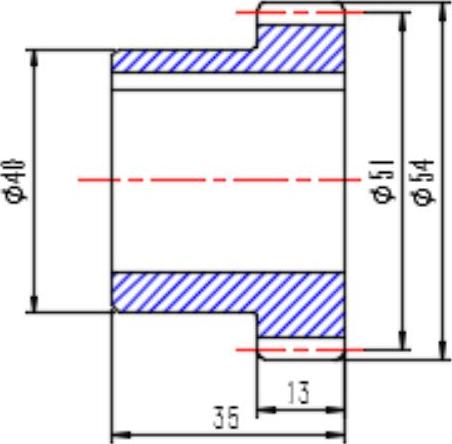

图5-63 标注线性及基线尺寸
图5-64 标注半径尺寸“R1”

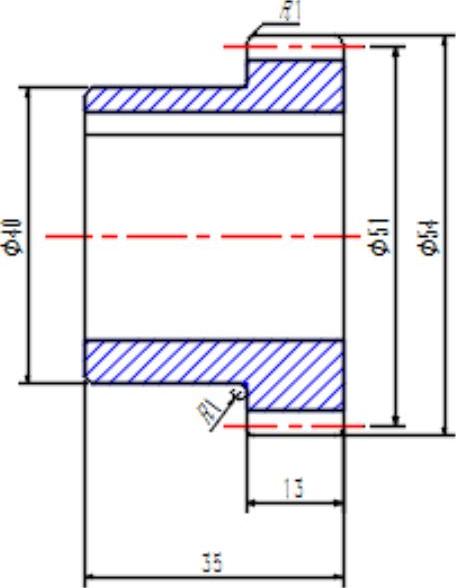

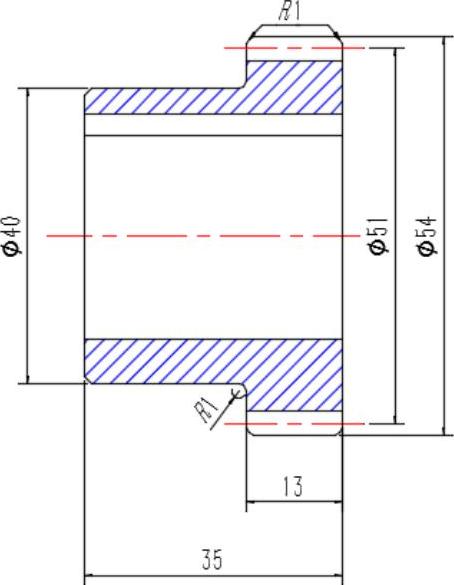

结果如图5-66所示。
图5-65 引线标注“R1”
图5-66 引线标注(www.daowen.com)

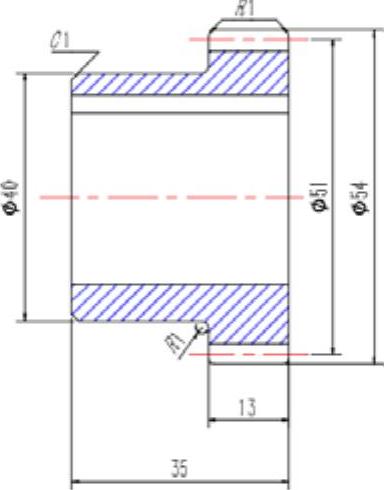

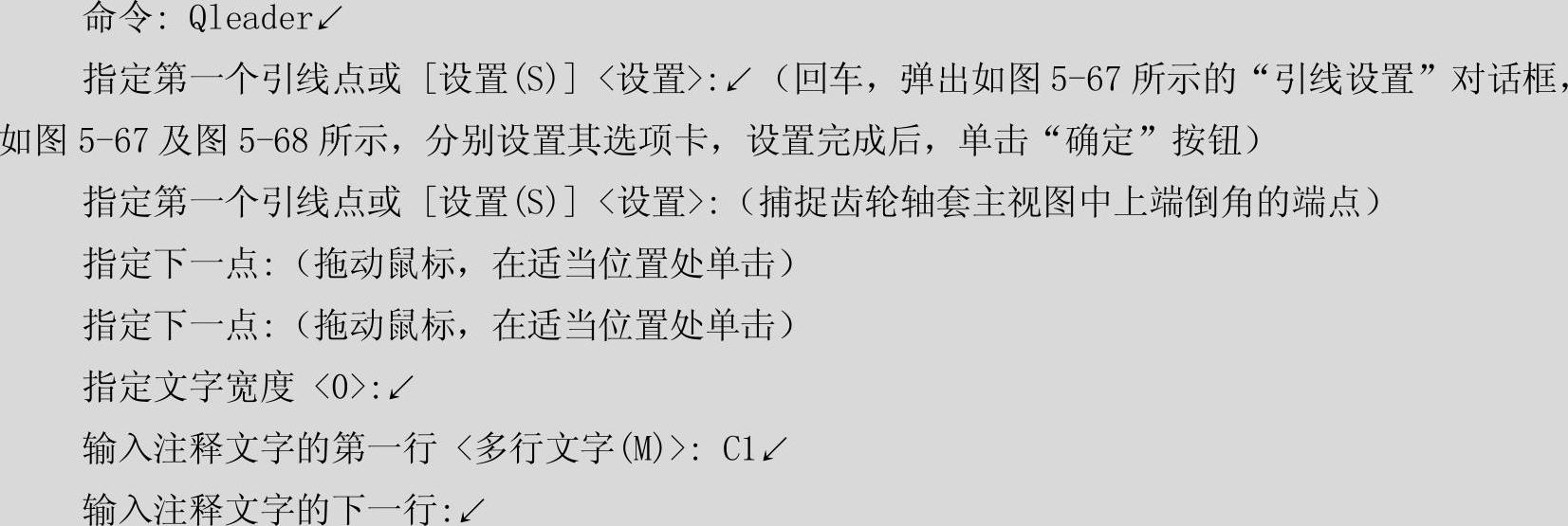

用引线标注齿轮轴套主视图的倒角。命令行中提示与操作如下：
结果如图5-69所示。

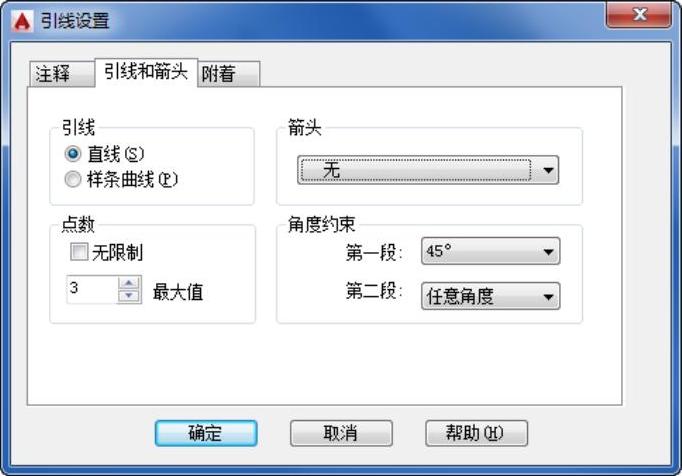

图5-67“引线设置”对话框

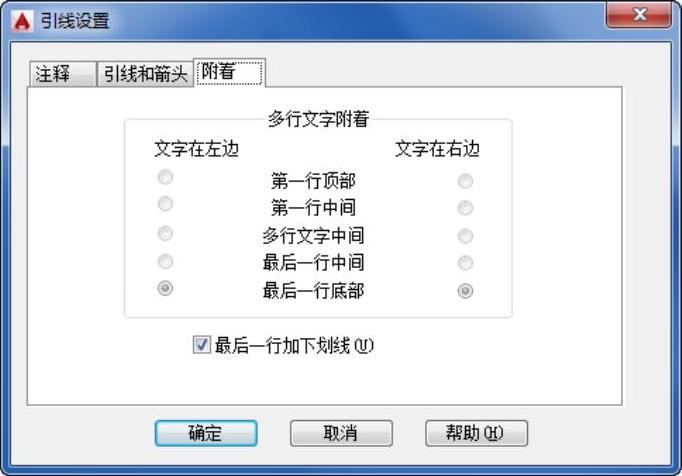

图5-68“附着”选项卡

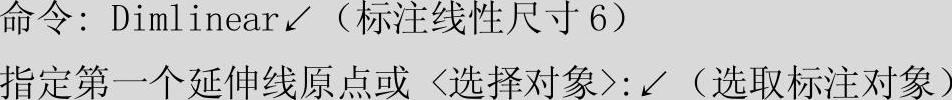

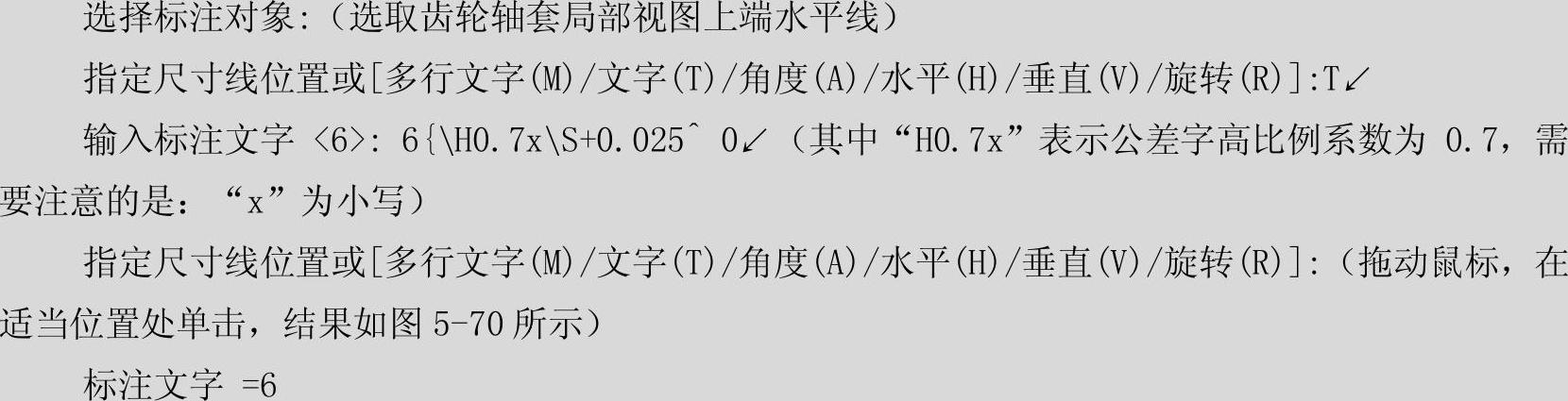

标注齿轮轴套局部视图中的尺寸，单击“默认”选项卡“注释”面板中的“线性”按钮
，命令行提示与操作如下：
图5-69 引线标注倒角尺寸

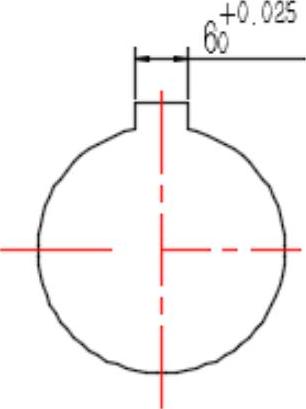

图5-70 标注尺寸偏差
方法同前，标注线性尺寸30.6，上偏差为+0.14，下偏差为0。
方法同前，单击“默认”选项卡“注释”面板中的“直径”按钮
，标注直径尺寸φ28，输入标注文字为“%%C28{\H0.7x\S+0.21^0”，结果如图5-71所示。
修改齿轮轴套主视图中的线性尺寸，为其添加尺寸偏差。
双击主视图中的基线标注35，在其后输入-0.08^-0.25，然后选中-0.08^-0.25，此时“文字编辑器”选项卡“格式”面板中的
被激活，单击该按钮添加尺寸偏差。

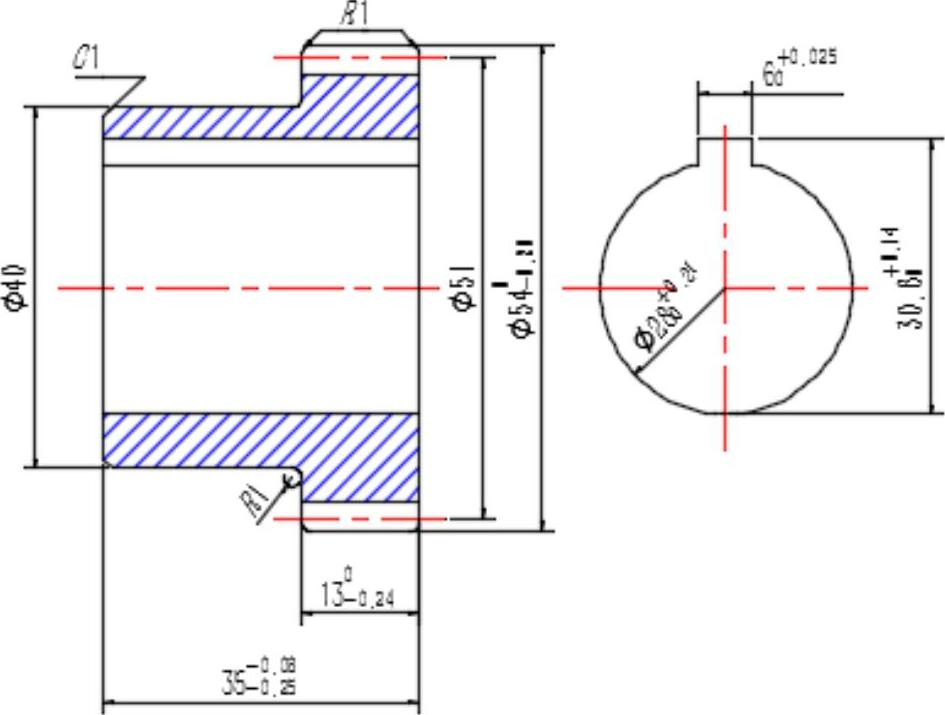

方法同前，添加13及φ54的尺寸偏差，结果如图5-72所示。

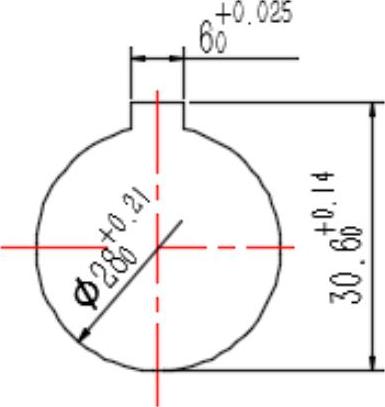

图5-71 局部视图中的尺寸

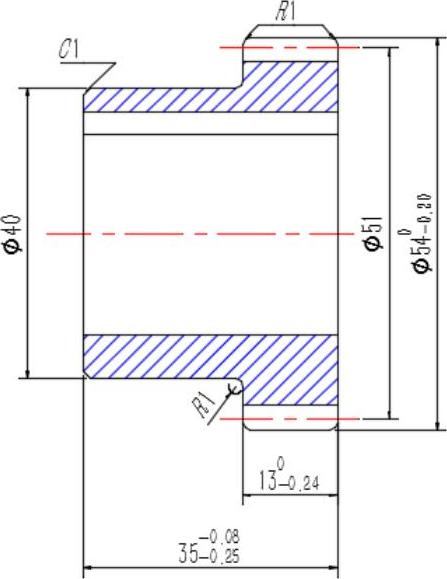

图5-72 替代“机械图样”标注样式
