引线标注有三个命令，即“LEADER（一般引线标注）”“QLEADER（快速引线标注）”和“MLEADER（多重引线标注）”，分别用于不同的引线标注。

1.一般引线标注

◆执行方式

命令行：LEADER。

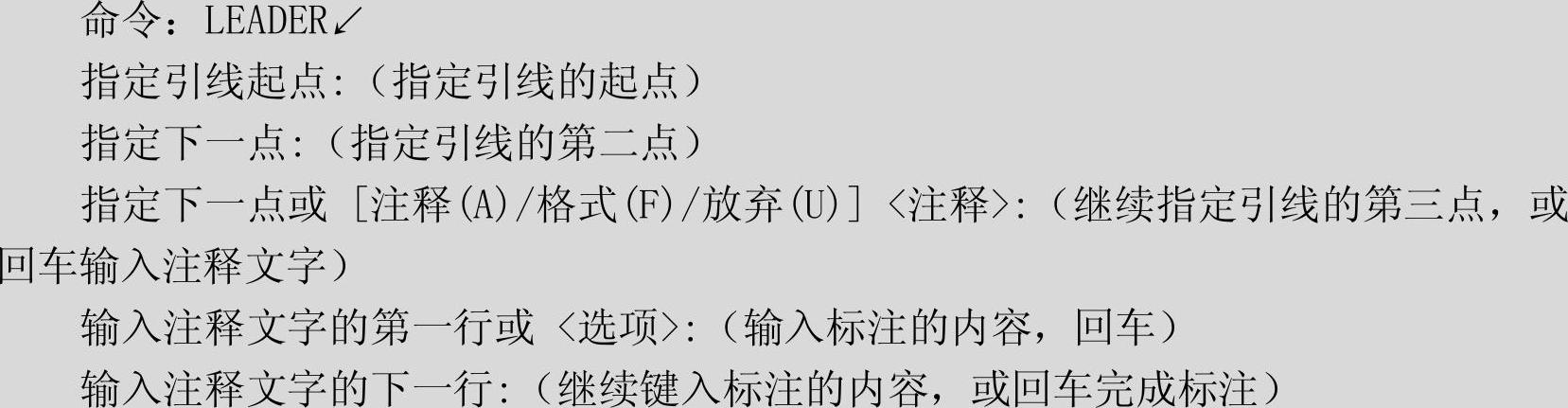

◆操作格式

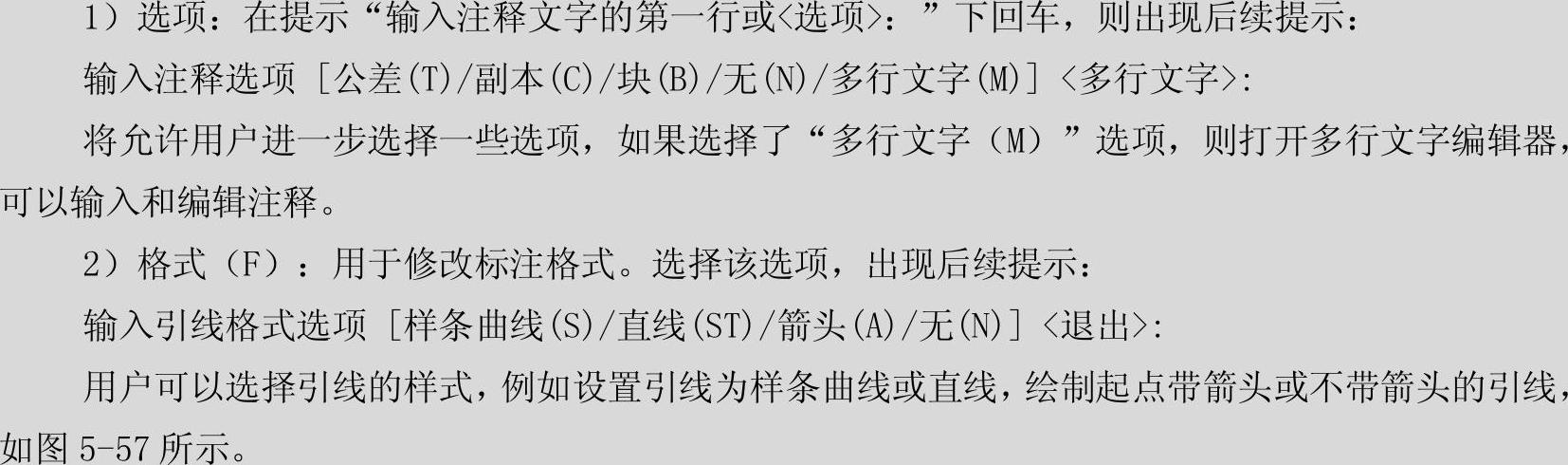

◆选项说明

2.快速引线标注

◆执行方式

命令行：QLEADER。

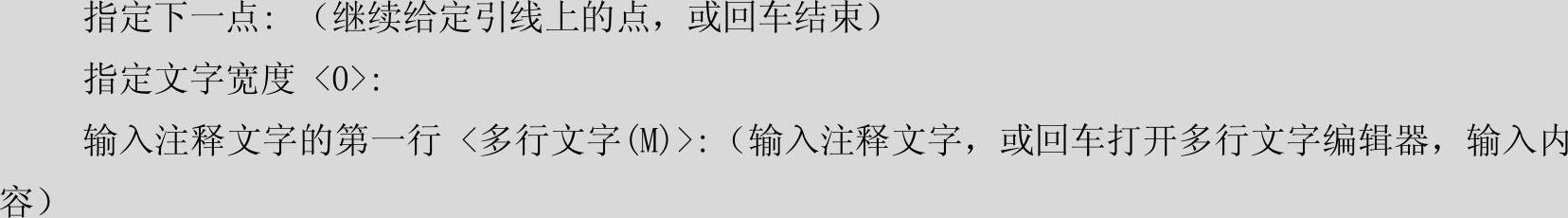

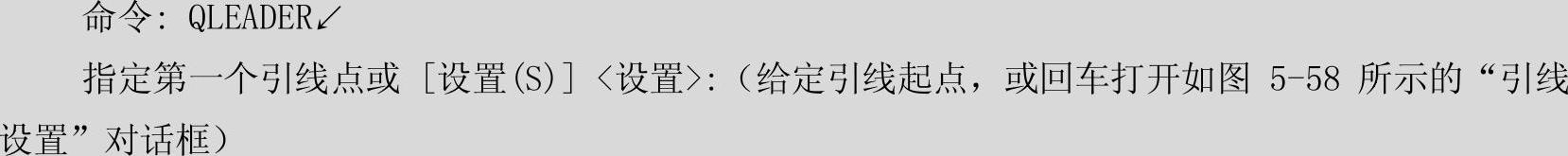

◆操作格式

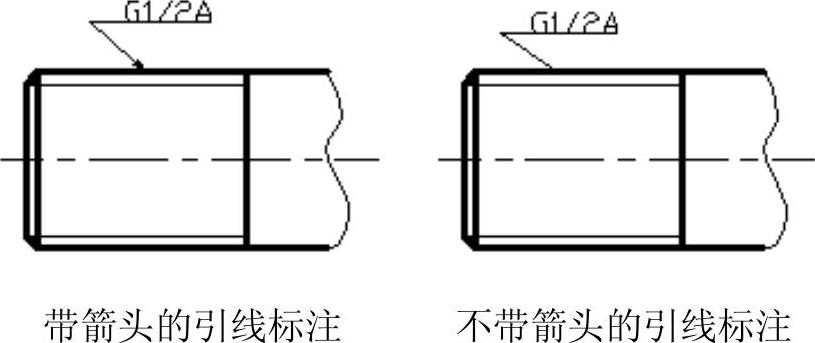

图5-57 引线标注

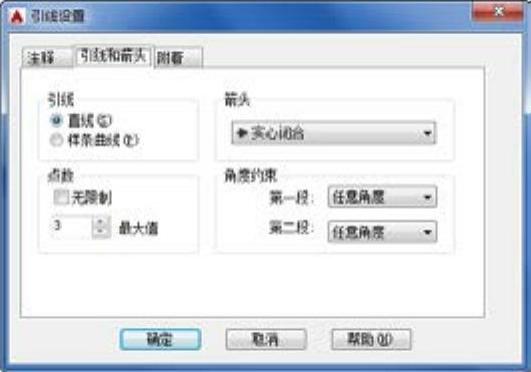

图5-58 “引线设置“对话框

“引线设置”对话框共有3个选项卡，分别用于设置注释类型，引线和箭头的样式、角度限制、引线顶点数目限制，注释文字的格式等。

3.多重引线样式

◆执行方式

命令行：MLEADERSTYLE。

菜单：格式→多重引线样式。

工具栏：多重引线→多重引线样式。

功能区：单击“注释”选项卡“引线”面板中的启动按钮。

◆操作格式(www.daowen.com)

执行MLEADERSTYLE命令，AutoCAD弹出“多重引线样式管理器”对话框，如图5-59所示。单击“新建”按钮，打开如图5-60所示的“创建新多重引线样式”对话框，单击继续按钮，打开“修改多重引线样式”对话框，如图5-61所示。然后对其各选项卡进行设置。其设置与“尺寸样式”类似，这里不再赘述。

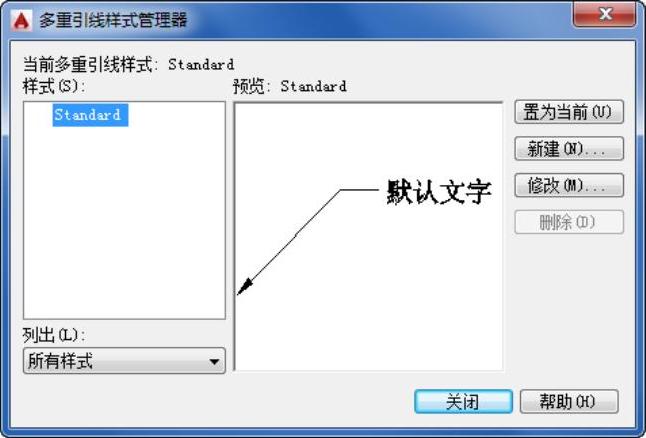

图5-59“多重引线样式管理器”对话框

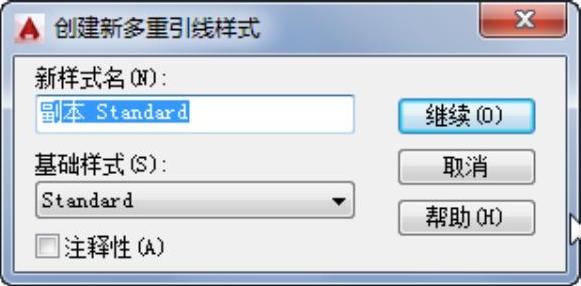

图5-60 “创建新多重引线样式”对话框

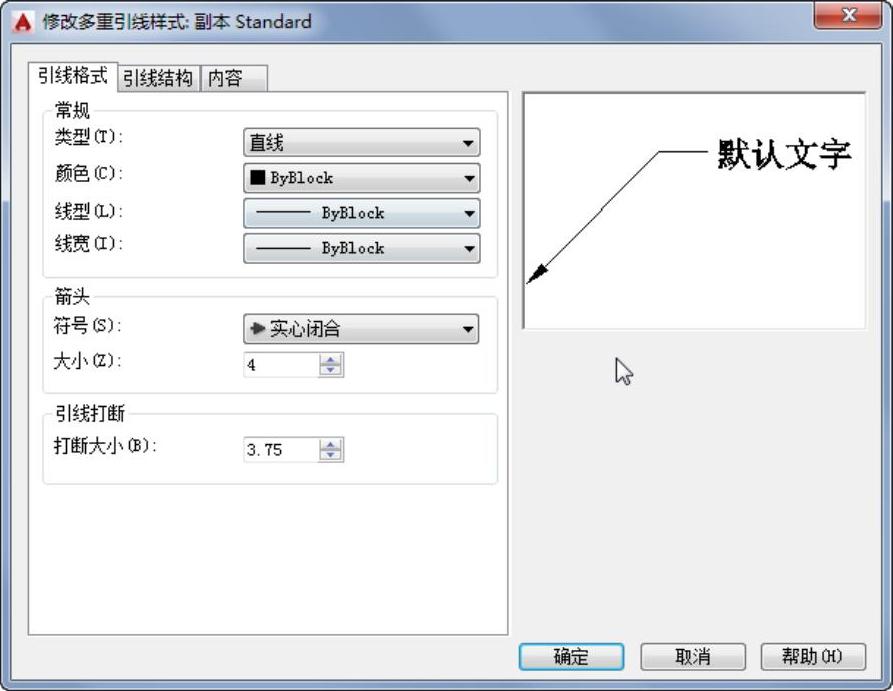

图5-61 “修改多重引线样式”对话框

4.多重引线标注

多重引线可创建为箭头优先、引线基线优先或内容优先。

◆执行方式

命令行：MLEADER。

菜单栏：“标注”→“多重引线”。

工具栏：“多重引线”→“多重引线”按钮。

功能区：单击“默认”选项卡“注释”面板中的“引线”按钮或单击“注释”选项卡“引线”面板中的“多重引线”按钮。

◆操作格式

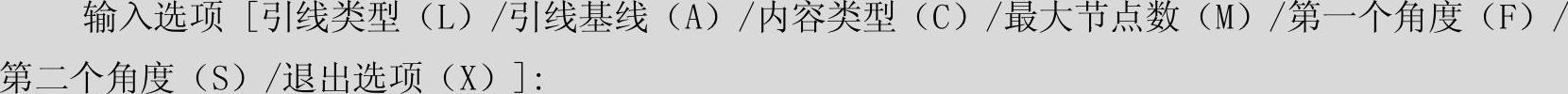

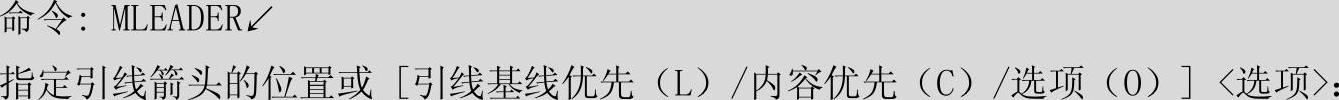

命令行提示如下：

◆选项说明

1）引线箭头位置：指定多重引线对象箭头的位置。

2）引线基线优先（L）：指定多重引线对象的基线的位置。如果先前绘制的多重引线对象是基线优先，则后续的多重引线也将先创建基线（除非另外指定）。

3）内容优先（C）：指定与多重引线对象相关联的文字或块的位置。如果先前绘制的多重引线对象是内容优先，则后续的多重引线对象也将先创建内容（除非另外指定）。

4）选项（O）：指定用于放置多重引线对象的选项。

这些选项功能与前面讲述的一般引线和快速引线类似，不再赘述。
