标注如图5-56所示的挂轮架尺寸。

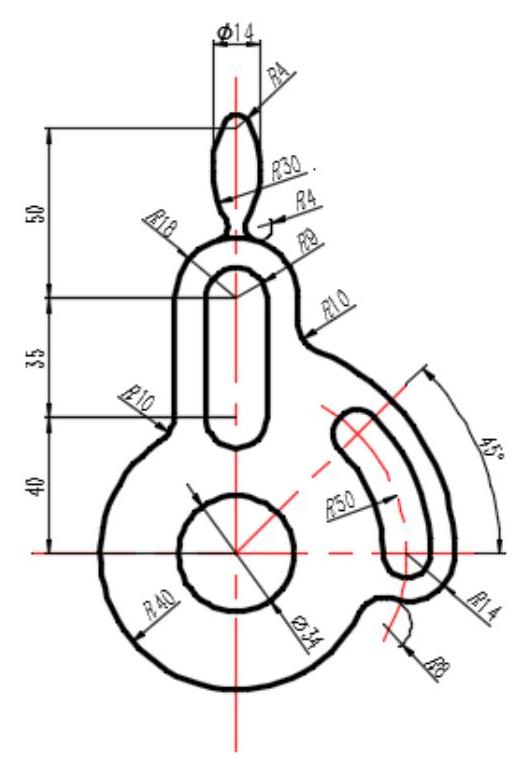

图5-56 挂轮架

光盘路径

光盘\动画演示\第5章\标注挂轮架尺寸.avi

操作步骤

打开随书光盘中的文件：\原始文件\第5章\挂轮架.DWG。

创建尺寸标注图层，设置尺寸标注样式。单击“默认”选项卡“图层”面板中的“图层特性”按钮，创建一个新图层“BZ”，并将其设置为当前图层。

单击“默认”选项卡“注释”面板下拉菜单中的“标注样式”按钮，分别设置“机械制图”标注样式，并在此基础上设置“直径”标注样式、“半径”标注样式及“角度”标注样式，其中“半径”标注样式与“直径”标注样式设置一样，将其用于半径标注。

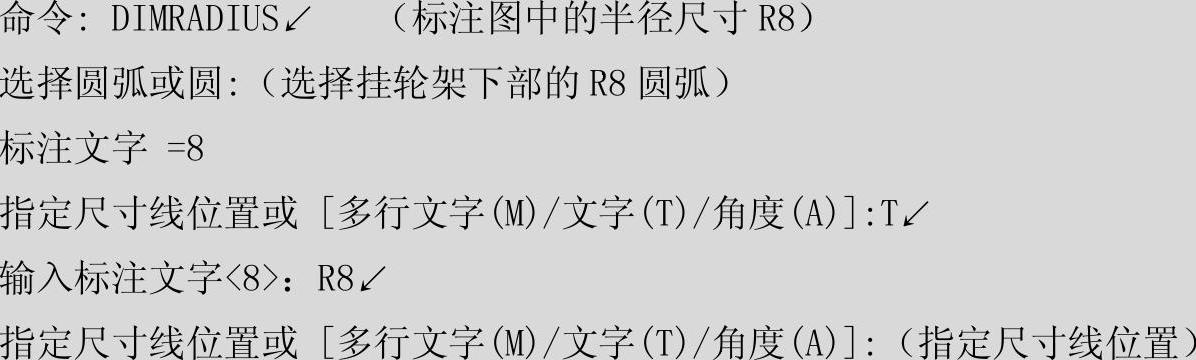

标注挂轮架中的半径尺寸、连续尺寸及线性尺寸。单击“默认”选项卡“注释”面板中的“半径”按钮，命令行提示与操作如下：

按回车键继续进行半径标注，标注图中的半径尺寸。(www.daowen.com)

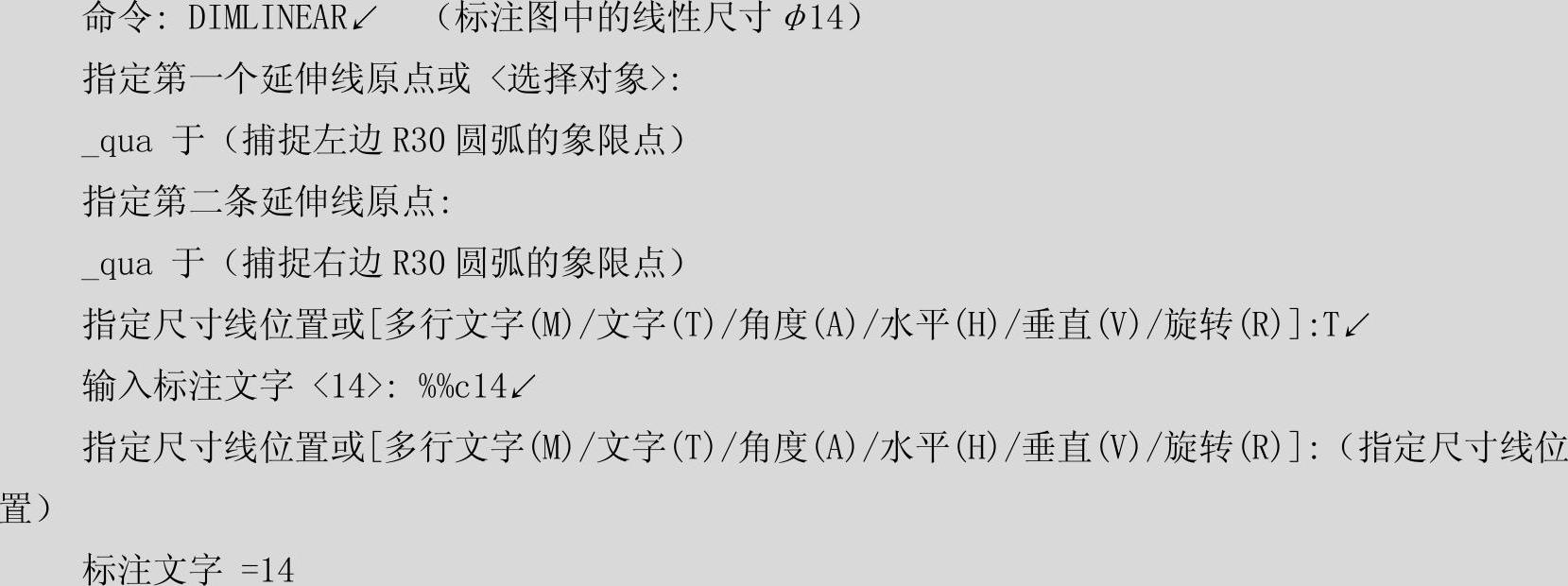

单击“默认”选项卡“注释”面板中的“线性”按钮，命令行提示与操作如下：

方法同前，分别标注图中的线性尺寸。

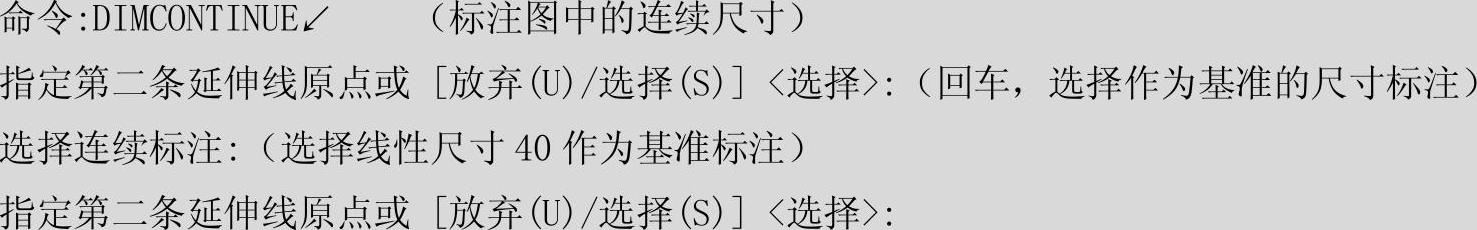

单击“注释”选项卡“标注”面板中的“连续”按钮，命令行提示与操作如下：

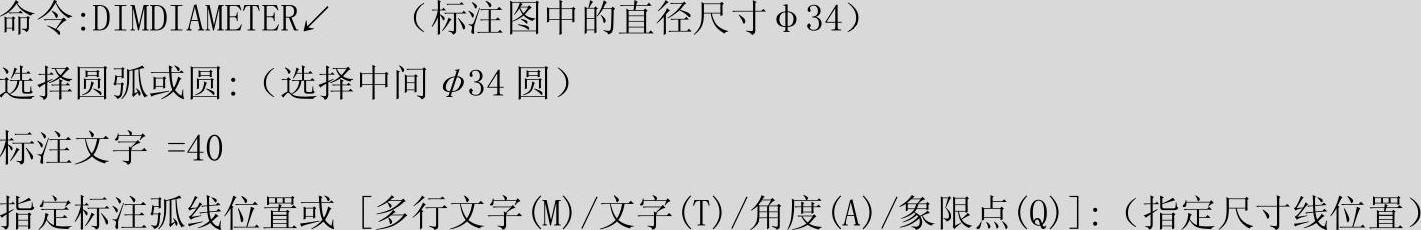

标注直径尺寸及角度尺寸。单击“默认”选项卡“注释”面板中的“直径”按钮，命令行提示与操作如下：

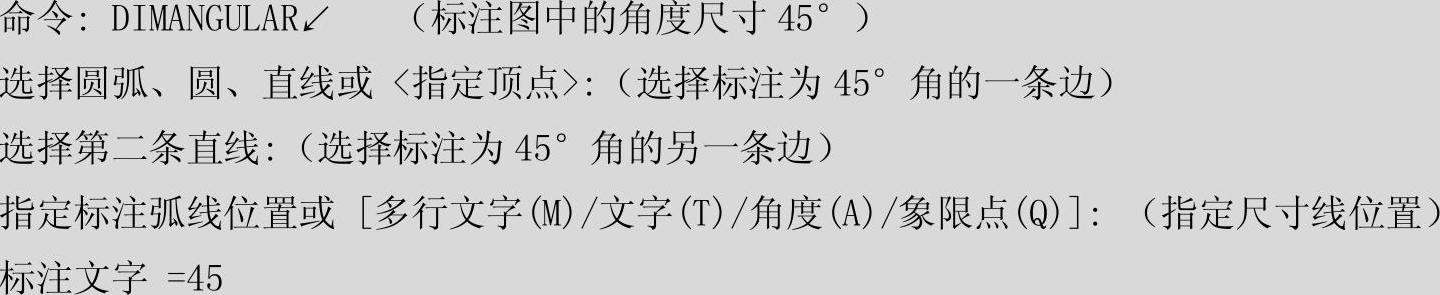

单击“默认”选项卡“注释’面板中的“角度”按钮，命令行提示与操作如下：

结果如图5-56所示。
