理论教育 如何正确标注圆的直径、半径和圆心位置?

如何正确标注圆的直径、半径和圆心位置?

时间:2023-06-17 理论教育 版权反馈
【摘要】:提示我国《机械制图》国家标准规定,圆及大于半圆的圆弧应标注直径,小于等于半圆的圆弧标注半径。因此,在工程图样中标注圆及圆弧的尺寸时,应适当选用直径和半径标注命令。◆操作格式图5-54 线性、半径、直径、圆心标记3.圆心标注◆执行方式命令行:DIMCENTER。

如何正确标注圆的直径、半径和圆心位置?

1.直径标注

◆执行方式

命令行:DIMDIAMETER。

菜单:“标注”→“直径”。


功能区:单击“默认”选项卡“注释”面板中的“直径”按钮978-7-111-48872-9-Chapter05-152.jpg或单击“注释”选项卡“标注”面板中的“直径”按钮978-7-111-48872-9-Chapter05-153.jpg

◆操作格式


◆选项说明

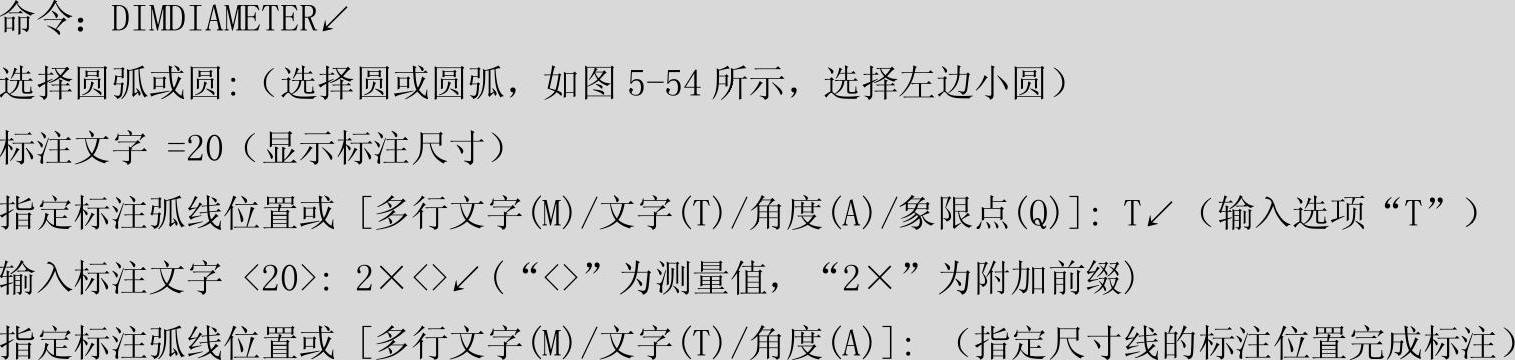

其选项与线性标注命令中的选项意义相同。当选择“M”或“T”选项在多行文字编辑器或命令行中修改尺寸标注内容时,用“<>”表示保留系统的自动测量值,若取消“<>”,则用户可以完全改变尺寸文字的内容。

提示

我国《机械制图》国家标准规定,圆及大于半圆的圆弧应标注直径,小于等于半圆的圆弧标注半径。因此,在工程图样中标注圆及圆弧的尺寸时,应适当选用直径和半径标注命令。

2.半径标注

◆执行方式

命令行:DIMRADIUS。

菜单:“标注”→“半径”。

工具栏:“标注”→“半径”按钮978-7-111-48872-9-Chapter05-155.jpg。(www.daowen.com)

功能区:单击“默认”选项卡“注释”面板中的“半径”按钮978-7-111-48872-9-Chapter05-156.jpg或单击“注释”选项卡“标注”面板中的“半径”按钮978-7-111-48872-9-Chapter05-157.jpg

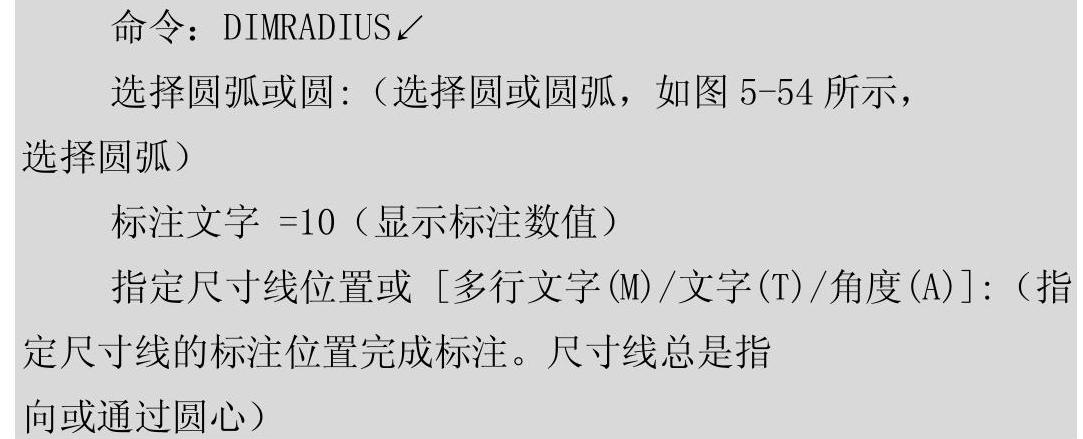

◆操作格式

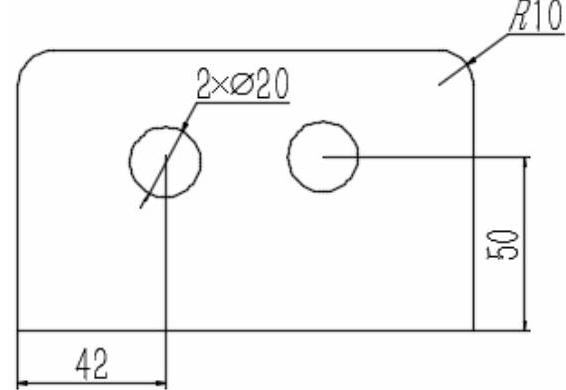

图5-54 线性、半径、直径、圆心标记

3.圆心标注

◆执行方式

命令行:DIMCENTER。

菜单:“标注”→“圆心标记”。

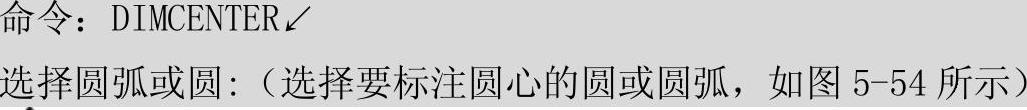

◆操作格式


提示

对于大圆,可用该命令标记圆心位置;对于小圆,可用该命令代替中心线。
