标注如图5-47所示的曲柄尺寸。

光盘路径

光盘\动画演示\第5章\曲柄尺寸.avi

操作步骤

打开随书光盘中的文件：\原始文件\第5章\曲柄.DWG。

设置绘图环境。单击“默认”选项卡“图层”面板中的“图层特性”按钮，创建一个新图层”BZ”，并将其设置为当前层。

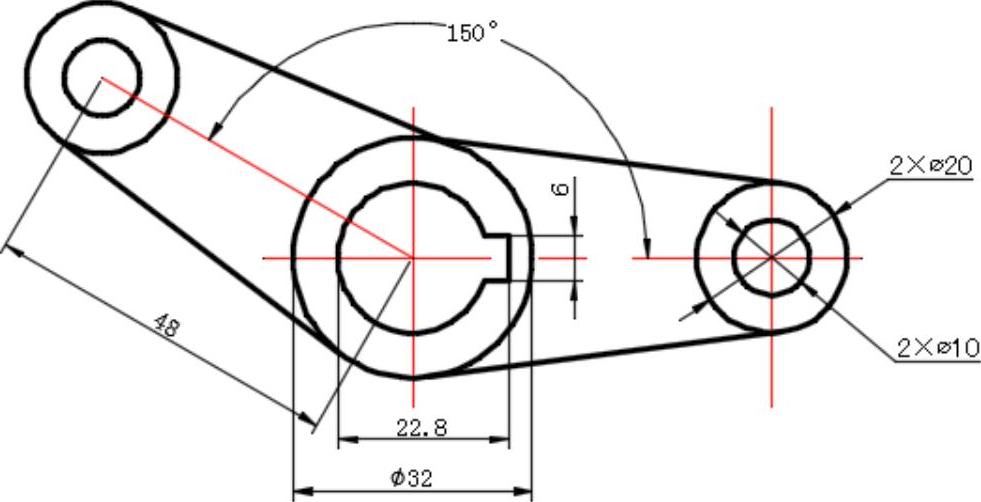

图5-47 曲柄

单击“默认”选项卡“注释”面板下拉菜单中的“标注样式”按钮，弹出“标注样式管理器”对话框，根据图5-47中的标注样式，分别进行线性、角度、直径标注样式的设置。单击“新建”按钮，在弹出的“创建新标注样式”对话框中的“新样式名”中输入“机械制图”，单击“继续”按钮，弹出“新建标注样式”对话框，分别按图5-48～图5-50所示进行设置，设置完成后，单击“置为当前”按钮，将“机械制图”标注样式设置为当前标注样式。

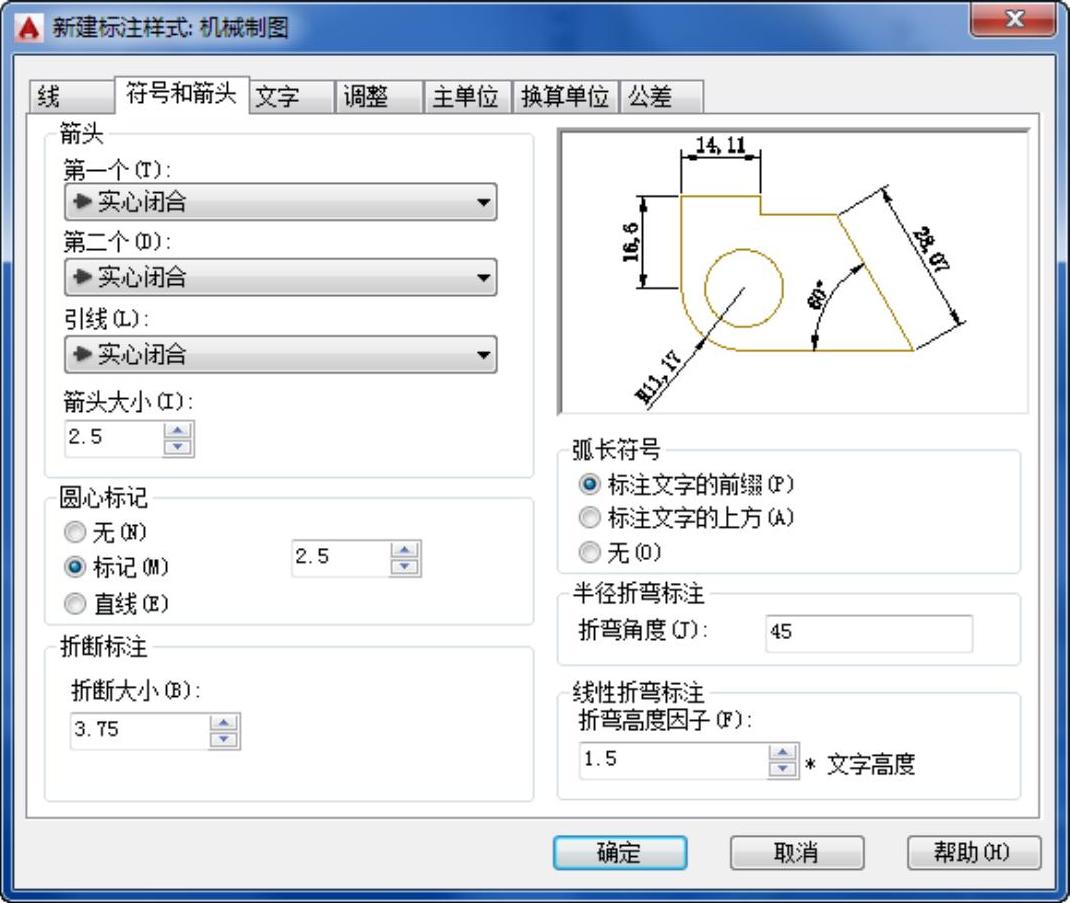

图5-48 设置“符号和箭头”选项卡

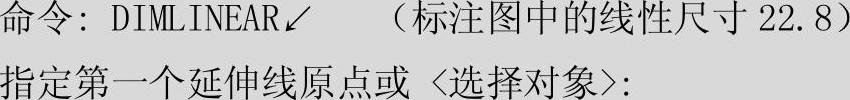

标注曲柄中的线性尺寸及对齐尺寸。单击“默认”选项卡“注释”面板中的“线性”按钮，命令行提示与操作如下：

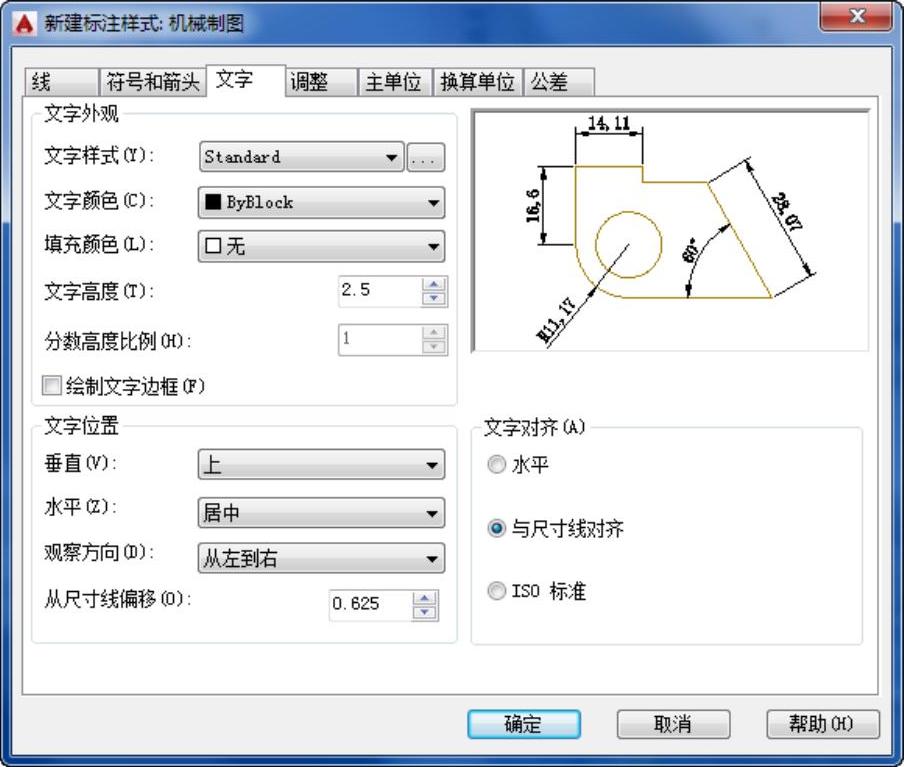

图5-49 设置“文字”选项卡

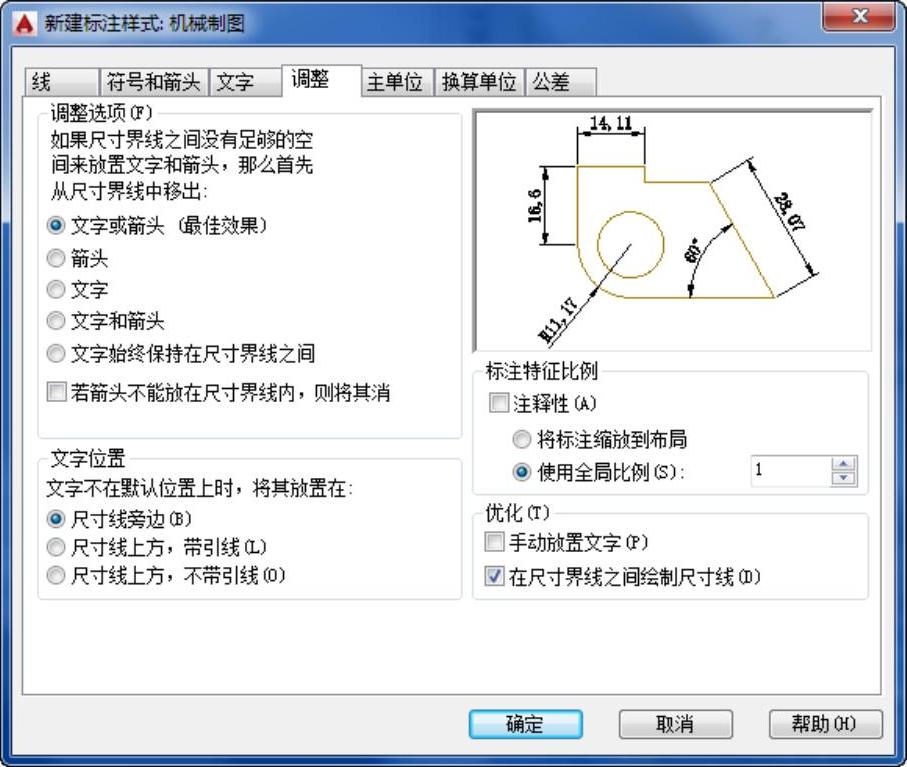

图5-50 设置“调整”选项卡(www.daowen.com)

回车继续进行线性标注，标注图中的尺寸φ32和6。

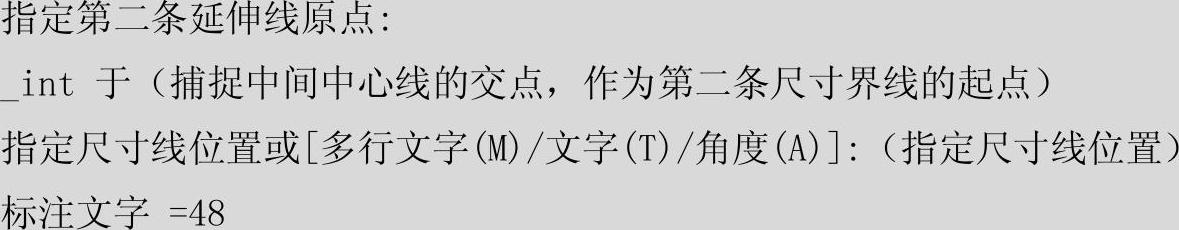

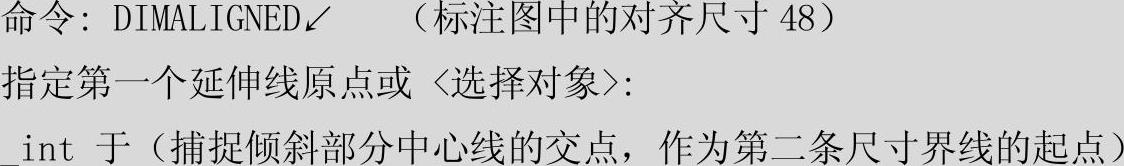

单击“默认”选项卡“注释”面板中的“对齐”按钮，命令行提示与操作如下：

标注曲柄中的直径尺寸及角度尺寸。在“标注样式管理器”对话框中，单击“新建”按钮，弹出的“创建新标注样式”对话框，在“用于”下拉列表中选择“直径标注”，单击“继续”按钮，弹出“新建标注样式”对话框，按图5-51、图5-52所示进行设置，其他选项卡的设置保持不变。方法同前，设置“角度”标注样式，用于角度标注，如图5-53所示。

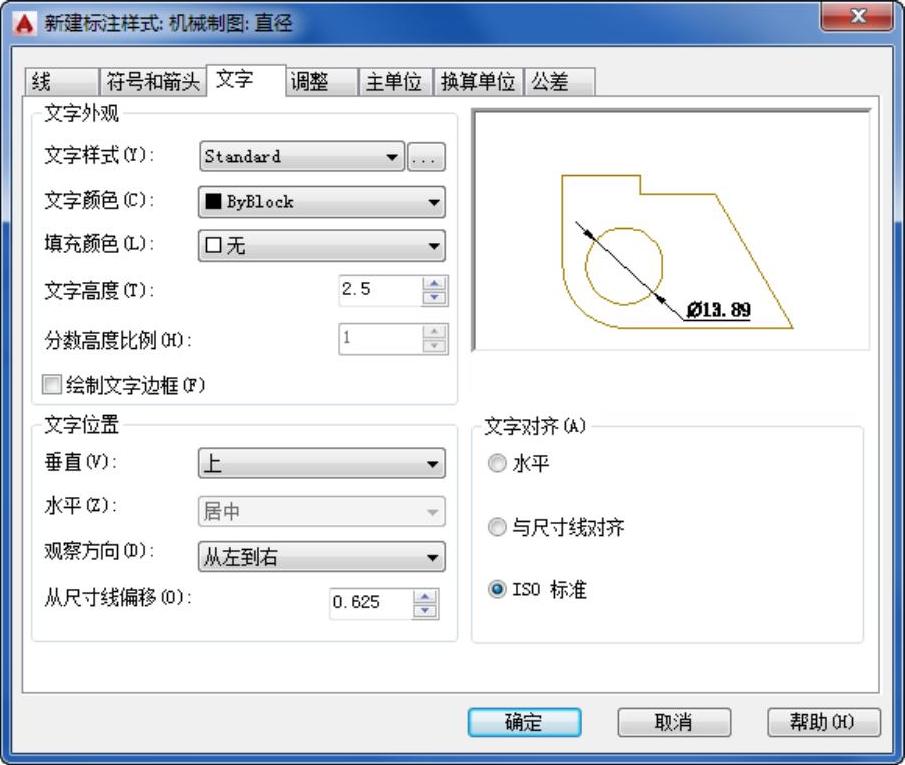

图5-51 “直径”标注样式的“文字”选项卡

单击“默认”选项卡“注释”面板中的“直径”按钮，命令行提示与操作如下：

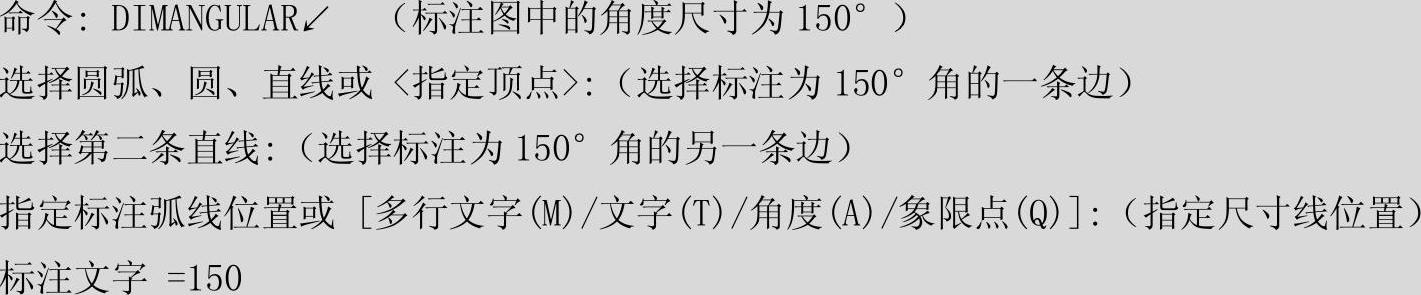

单击“默认”选项卡“注释”面板中的“角度”按钮，命令行提示与操作如下：

结果如图5-47所示。

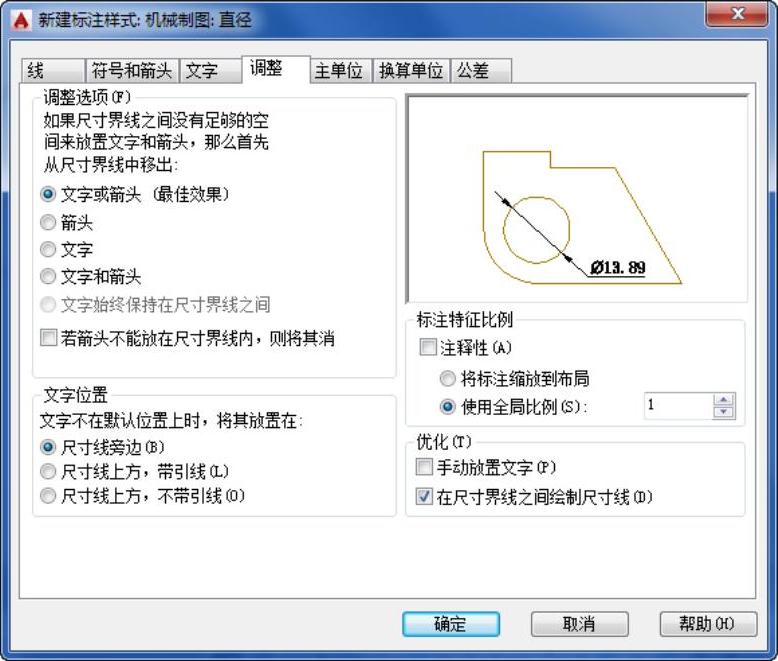

图5-52 “直径”标注样式的“调整”选项卡

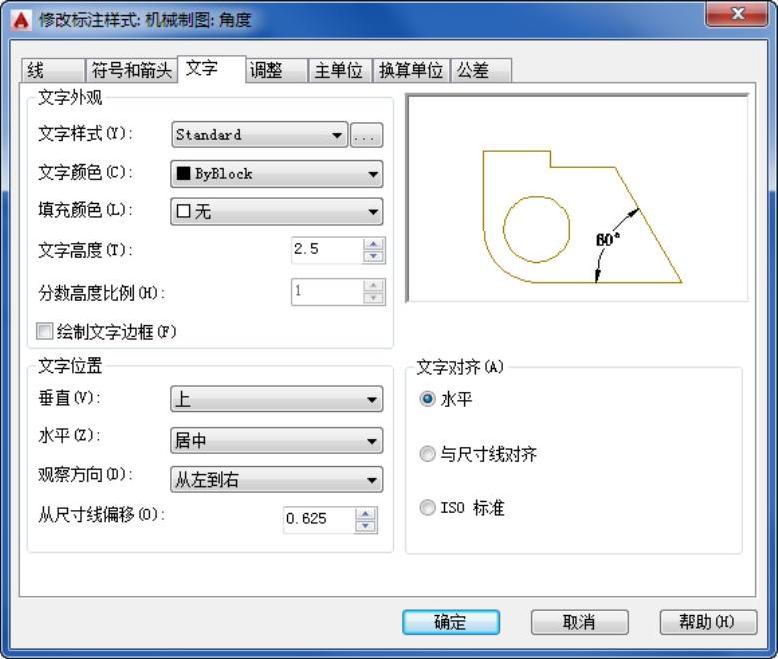

图5-53 “角度”标注样式的“文字”选项卡

保存图形。单击“标准”工具栏“保存”按钮。在弹出的“图形另存为”对话框中输入文件名保存即可。
