1.线性标注

◆执行方式

命令行：DIMLINEAR。

菜单：“标注”→“线性”。

工具栏：“标注”→“线性”按钮。

功能区：单击“默认”选项卡“注释”面板中的“线性”按钮或单击“注释”选项卡“标注”面板中的“线性”按钮。

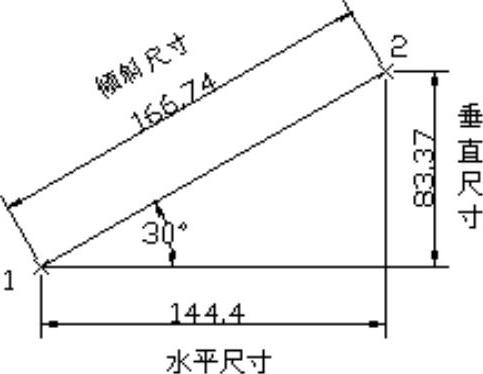

图5-43 线性标注

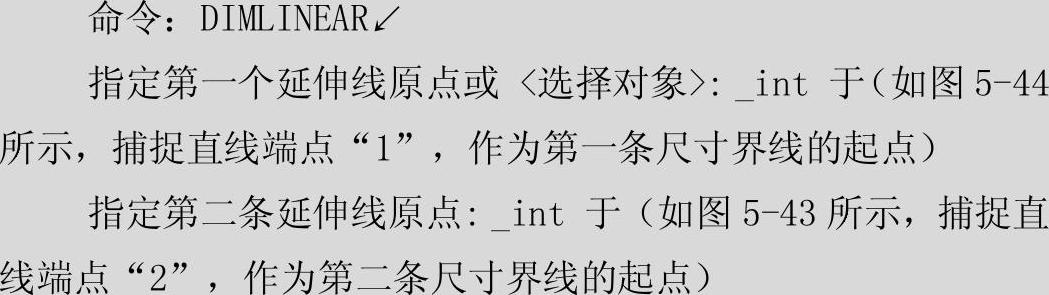

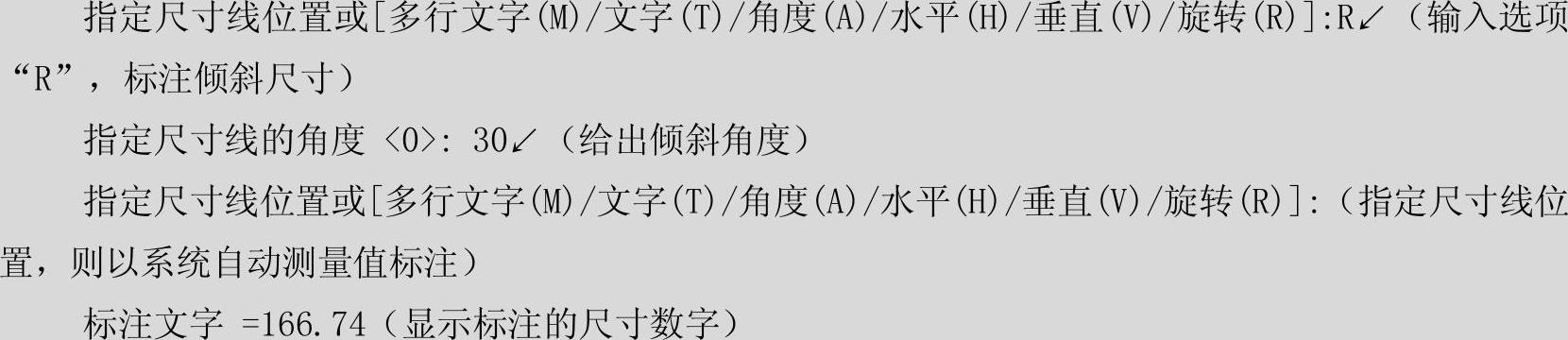

◆操作格式

◆选项说明

1）选择对象：按Enter键，选择该项，此时光标变为拾取框，系统要求拾取一条直线或圆弧对象，并自动取其两端点作为尺寸界线的两个起点。

2）多行文字（M）：将弹出多行文字编辑器，允许用户输入复杂的标注文字。

3）文字（T）：系统在命令行显示尺寸的自动测量值，用户可以进行修改。(www.daowen.com)

4）角度（A）：指定尺寸文字的倾斜角度，使尺寸文字倾斜标注。

5）水平（H）、垂直（V）：系统将关闭自动判断，并限定只标注水平或者垂直尺寸。

6）旋转（R）：系统将关闭自动判断，尺寸线按用户给定的倾斜角度标注斜向尺寸。

2.对齐标注

◆执行方式

命令行：DIMALIGNED。

菜单：“标注”→“对齐”。

工具栏：“标注”→“对齐”按钮。

功能区：单击“默认”选项卡“注释”面板中的“对齐”按钮或单击“注释”选项卡“标注”面板中的“对齐”按钮。

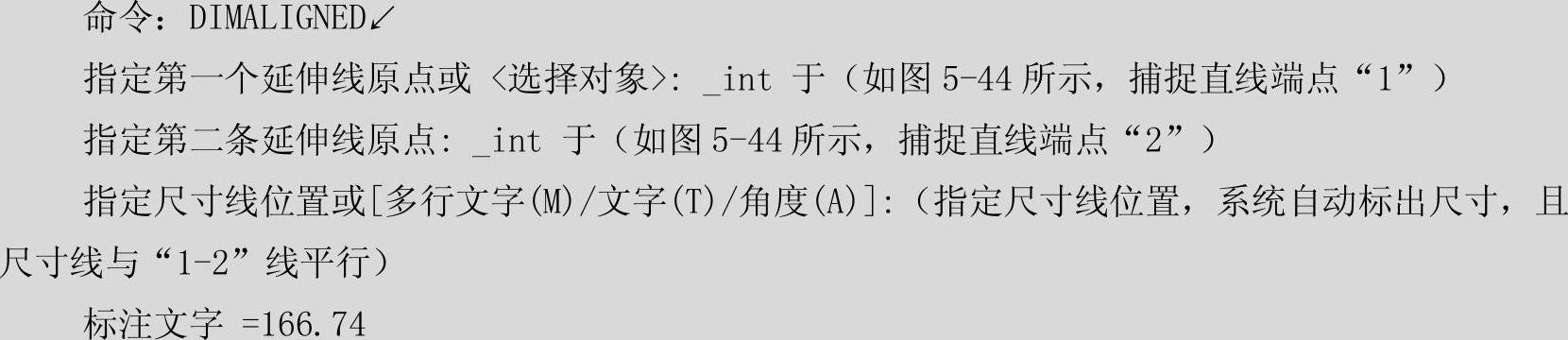

◆操作格式

◆选项说明

其选项与线性标注命令的选项意义相同。
