如何定制尺寸标注样式?

1.执行方式

命令行:DIMSTYLE。



功能区:单击“默认”选项卡“注释”面板下拉菜单中的“标注样式”按钮978-7-111-48872-9-Chapter05-78.jpg或单击“注释”选项卡“标注”面板中的启动按钮978-7-111-48872-9-Chapter05-79.jpg

2.操作格式


执行上述命令后,弹出如图5-27所示“标注样式管理器”对话框。在该对话框中用户可以完成尺寸标注样式的新建、修改、替代、比较和设置某一样式为当前样式等操作。

(1)单击“新建”按钮,弹出如图5-28所示的“创建新标注样式”对话框。其中在“新样式名”文字框中用户可以输入新建样式的名称,例如“MyStyle”;“基础样式”下拉列表框用于选择当前使用的样式,例如“ISO-25”;“用于”下拉列表框允许用户定义该新建样式的应用范围,例如“所有标注”或者只用于“线性标注”。

(2)单击“继续”按钮,将弹出如图5-29a所示的“新建标注样式”对话框,该对话框共有7个选项卡用于定义标注样式的不同状态和参数,选项卡的内容一目了然很方便用户理解与设置,通过预览可以即时观察所作定义或者修改的效果。

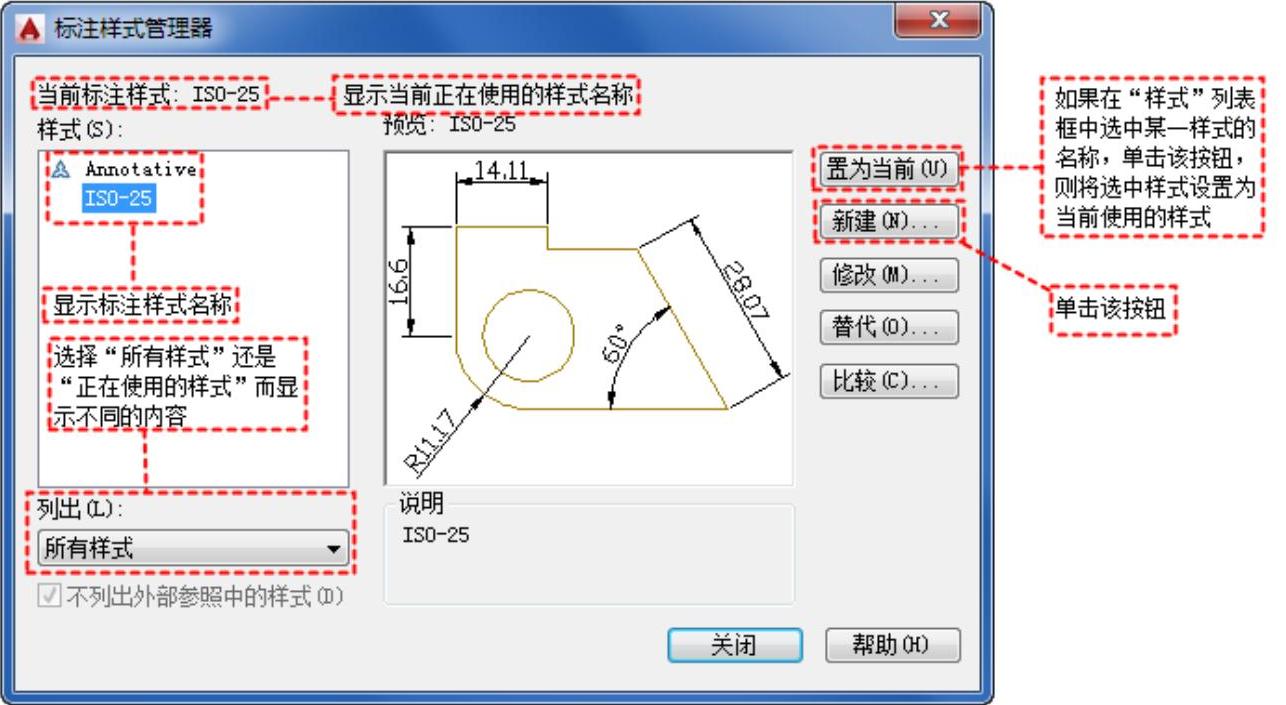

图5-27 “标注样式管理器”对话框

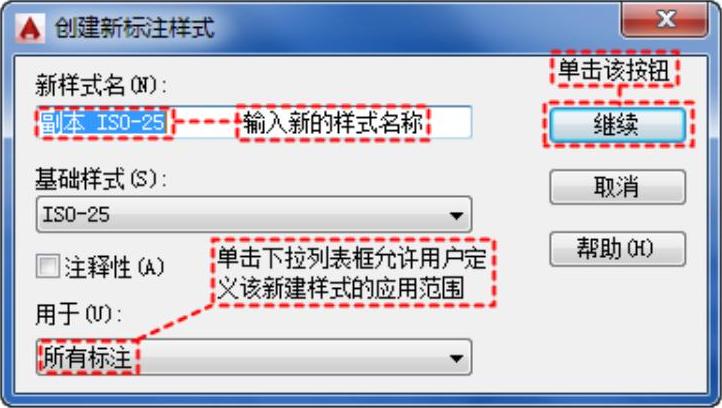

图5-28 “创建新标注样式”对话框

(3)“修改”和“替代”按钮:选中某一样式后,单击该按钮,同样弹出与“创建新标注样式”内容相同的对话框,可以分别对该样式的设置进行修改和替代。

下面分别说明“新建标注样式”对话框中7个选项卡的功能:

(1)线:在“新建标注样式”对话框中,第一个选项卡就是“线”,如图5-29b所示。该选项卡用于设置尺寸线、尺寸界线的形式和特性。

1)“尺寸线”选项组:用于设置尺寸线的特性。

2)“尺寸界线”选项组:用于确定尺寸界线的形式。

3)尺寸样式显示框:在“新建标注样式”对话框的右上方,是一个尺寸样式显示框,该框以样例的形式显示用户设置的尺寸样式。

(2)符号和箭头:在“新建标注样式”对话框中,第二个选项卡就是“符号和箭头”,如图5-30所示。该选项卡用于设置箭头和圆心标记。现分别进行说明。

1)“箭头”选项组:设置尺寸箭头的形式,AutoCAD提供了多种多样的箭头形状,列在“第一个”和“第二个”下拉列表框中。另外,还允许采用用户自定义的箭头形状。两个尺寸箭头可以采用相同的形式,也可采用不同的形式。

如果在列表中选择了“用户箭头”,则弹出如图5-31所示的“选择自定义箭头块”对话框,可以事先把自定义的箭头存成一个图块,在此对话框中输入该图块名即可。

2)“圆心标记”选项组:设置半径标注、直径标注和中心标注中的中心标记和中心线的形式。相应的尺寸变量是DIMCEN。其中各项的含义如下:

标记:中心标记为一个记号。AutoCAD将标记大小以一个正值存在DIMCEN中。

直线:中心标记采用中心线的形式。AutoCAD将中心线的大小以一个负的值存在DIMCEN中。


图5-29 “新建标注样式”对话框

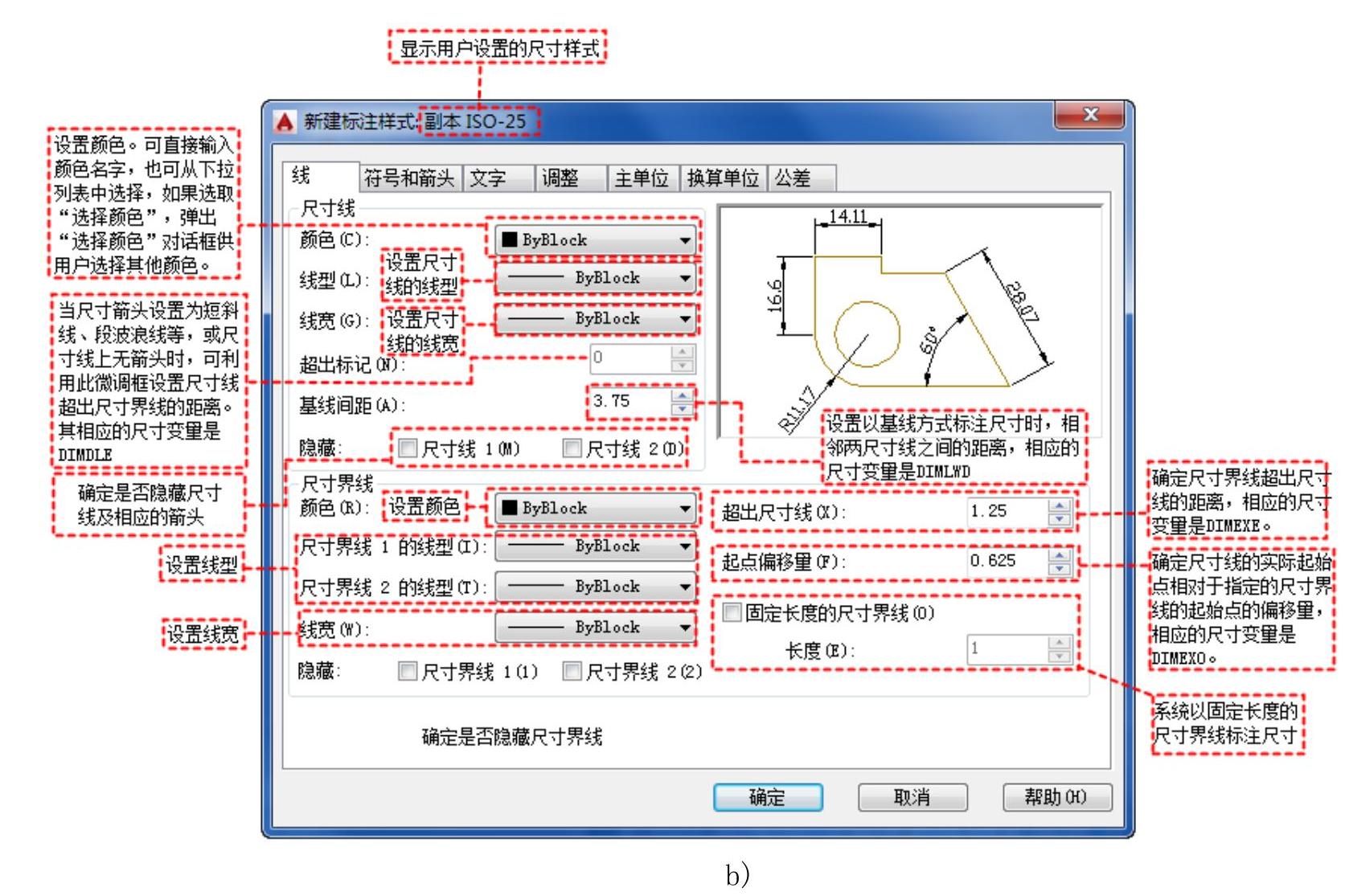

图5-29 “新建标注样式”对话框(续)

无:既不产生中心标记,也不产生中心线。这时DIMCEN的值为0。

“大小”微调框:设置中心标记和中心线的大小和粗细。

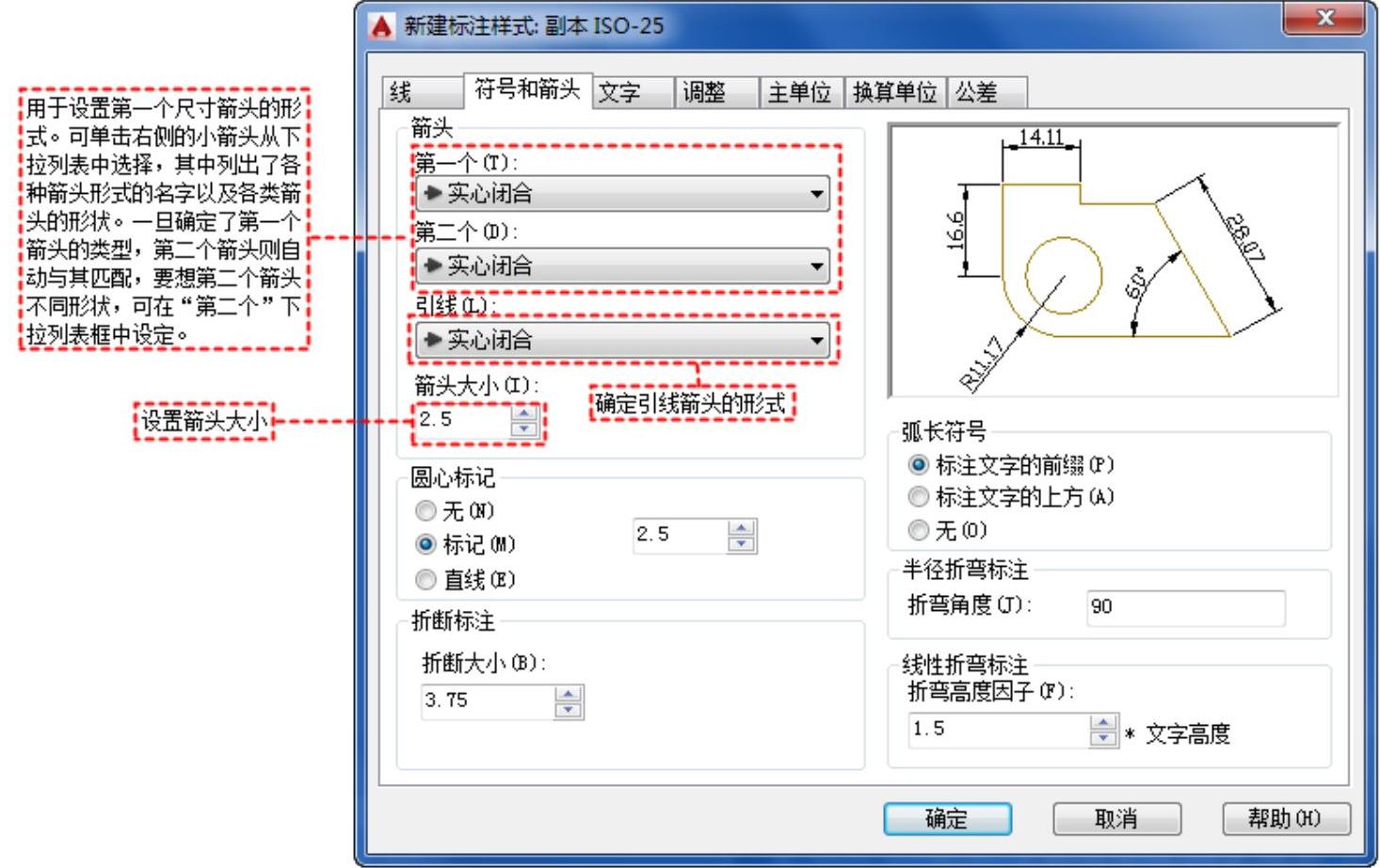

图5-30 “符号和箭头”选项卡

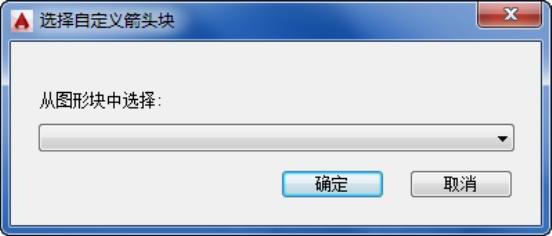

图5-31 “选择自定义箭头块”对话框

3)“弧长符号”选项组:控制弧长标注中圆弧符号的显示。有3个单选项:

标注文字的前缀:将弧长符号放在标注文字的前面,如图5-32所示。

标注文字的上方:将弧长符号放在标注文字的上方,如图5-32b所示。(www.daowen.com)

无:不显示弧长符号,如图5-32c所示。

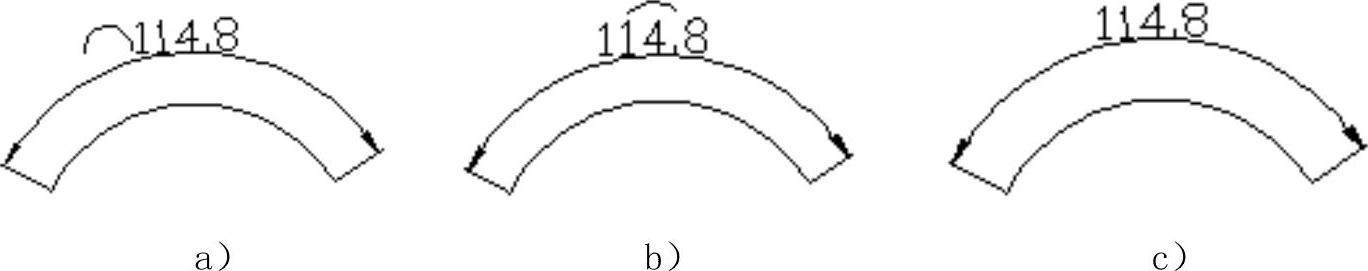

图5-32 弧长符号

4)“半径标注折弯”选项组:控制折弯(Z字型)半径标注的显示。折弯半径标注通常在中心点位于页面外部时创建。在“折弯角度”文字框中可以输入连接半径标注的尺寸界线和尺寸线的横向直线的角度。如图5-33所示。

(3)文字:如图5-34所示,用于设置尺寸数字的样式、位置以及对齐方式。

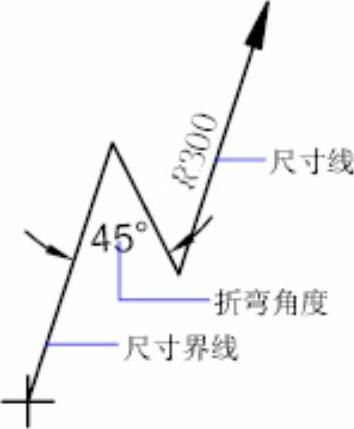

图5-33 折弯角度


图5-34 “文字”选项卡

1)“文字外观”选项组:依次可以设置或者选择文字的样式、颜色、填充颜色、文字高度、分数高度比例和是否给标注文字加上边框。

2)“文字位置”选项组:用于设置文字与尺寸线间的位置关系及间距,其中各项目的含义如图5-35所示。

3)“文字对齐”选项组:用于确定文字的对齐方式。其中各项目的含义如图5-36所示。

当用户对以上内容有所改变时,右上侧的预览会显示相应的变化,用户应该特别注意观察以便确定所作定义或者修改是否合适。

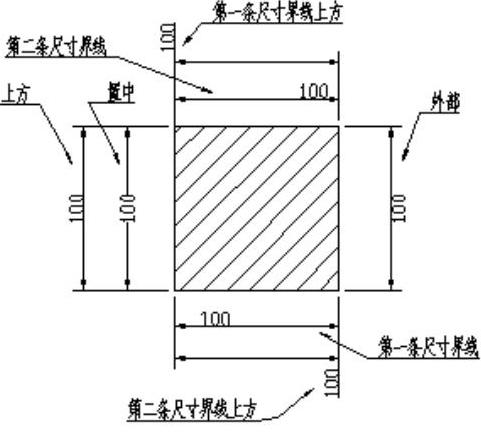

图5-35 文字与尺寸线的位置关系

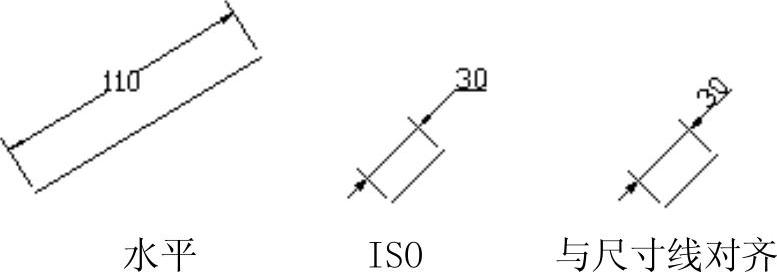

图5-36 文字的对齐方式

(4)调整:如图5-37所示,用于设置尺寸数字、箭头、引线和尺寸线的位置关系。

1)“调整选项”区:依据尺寸界线之间的空间来控制文字和箭头的位置。

2)“文字位置”区:设置当文字无法放置在尺寸界线之间时文字的放置位置。其中各项目的含义如图5-38所示。

3)“标注特征比例”区:用于设置采用全局比例或图纸空间比例定义尺寸要素。其中“使用全局比例”定义整体尺寸要素的缩放比例;“将标注缩放到布局”表示尺寸要素采用图纸空间的比例。

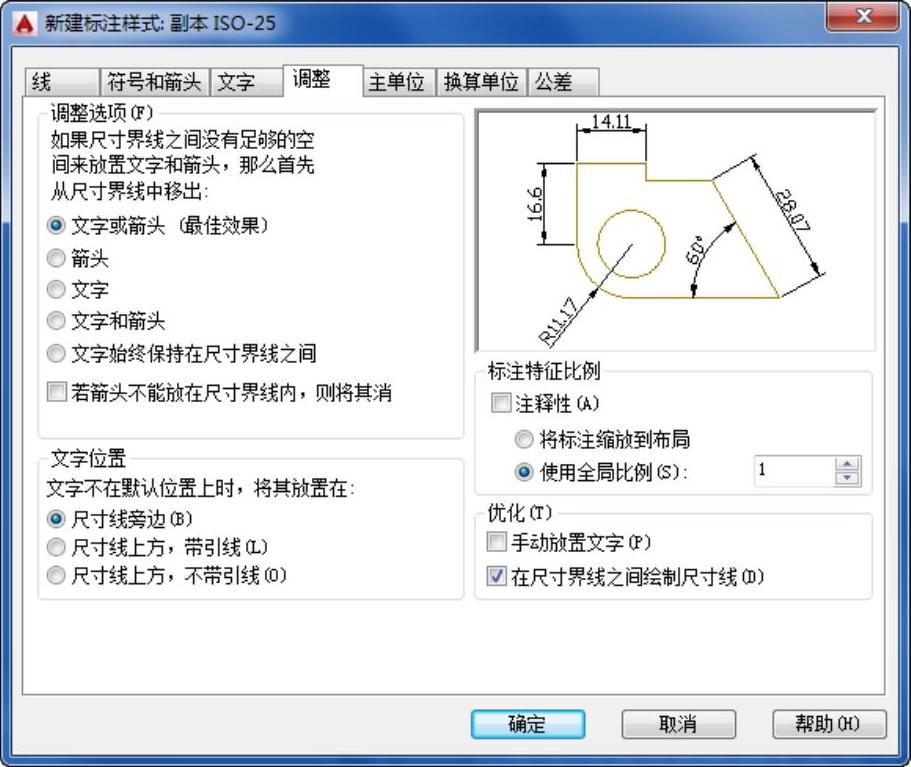

图5-37 “调整”选项卡

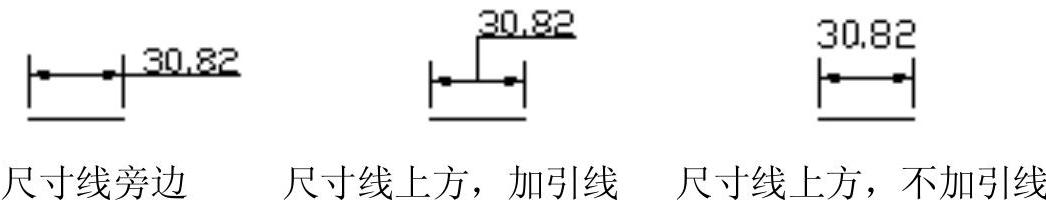

图5-38 文字位置

4)“优化”区:用于控制是否手动放置文字和是否始终在尺寸界线间绘制尺寸线。

(5)主单位:如图5-39所示,用于设置尺寸数字的显示精度和比例。

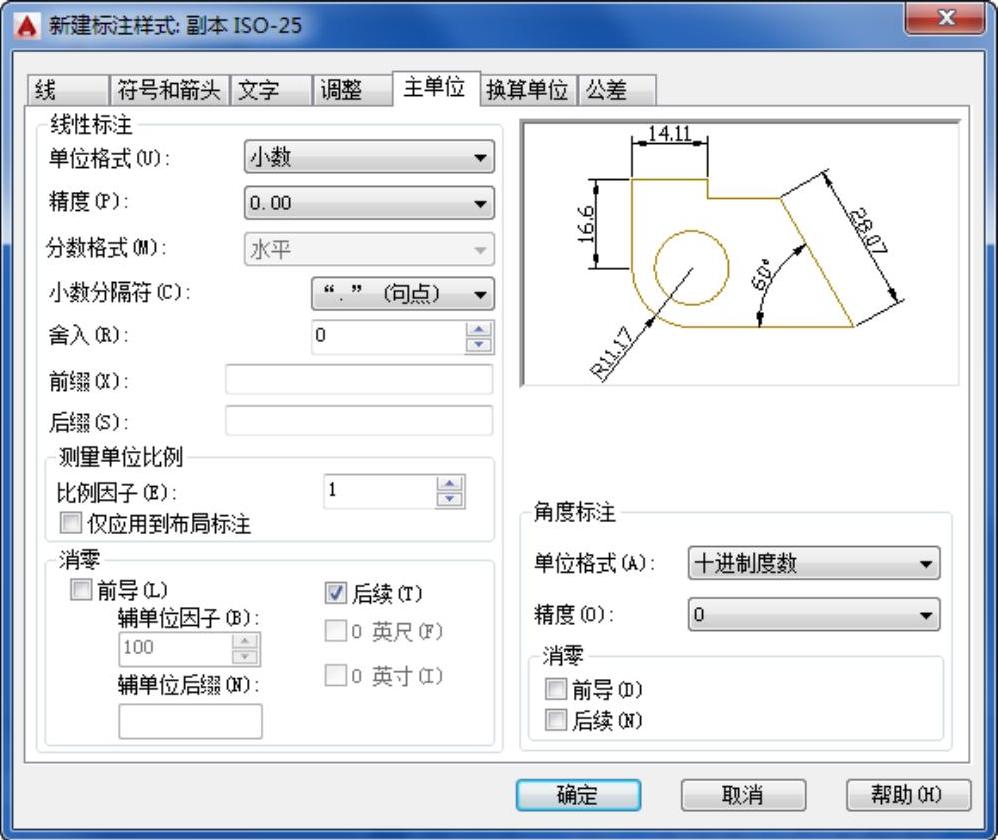

图5-39 “主单位”选项卡

(6)换算单位:如图5-40所示,用于设置控制是否显示换算单位及对换算单位进行设置。

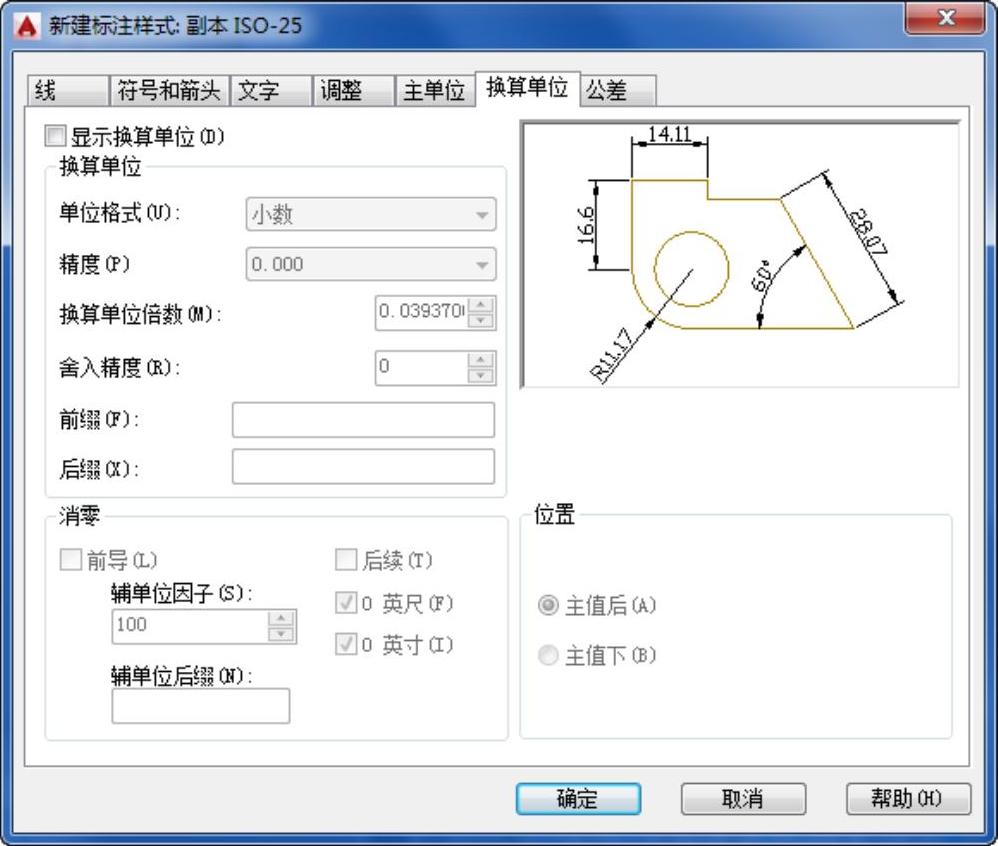

图5-40 “换算单位”选项卡

(7)公差:如图5-41所示,用于控制尺寸公差的格式及对公差值进行设置。

“公差格式”区用于控制公差的格式。其中“方式”用于设置公差的标注方式,共有5种方式,如图5-42所示;“上偏差、下偏差”用于设置公差数值;“高度比例”用于设置公差数字与尺寸数字之间的比例。其他选项的含义比较明确,不再解释。


图5-41 “公差”选项卡

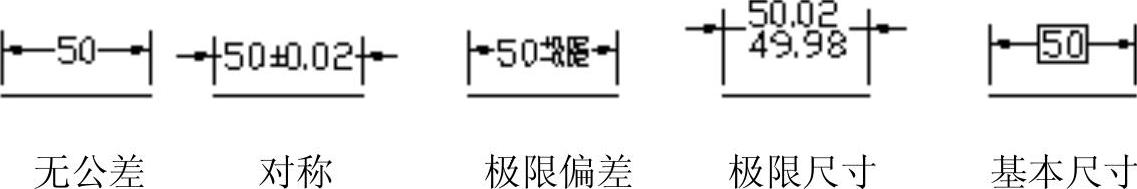

图5-42 公差标注的方式
