1.执行方式

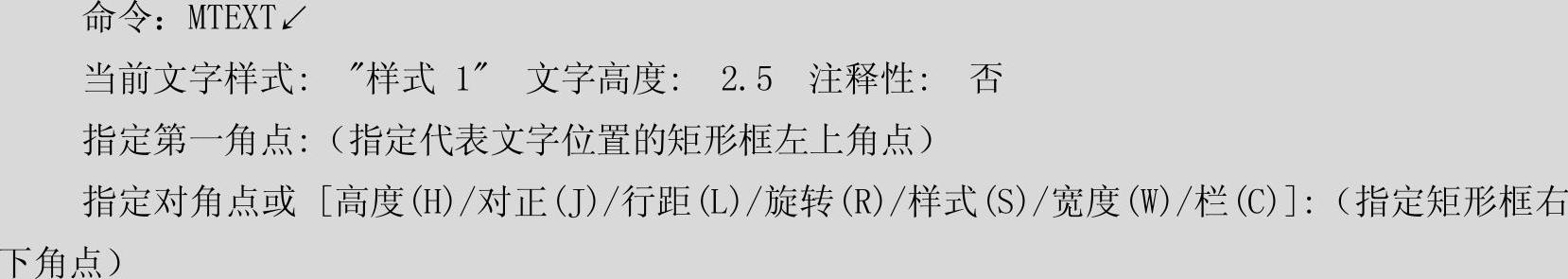

命令行：MTEXT。

菜单栏：“绘图”→“文字”→“多行文字”。

工具栏：“绘图”→“多行文字”按钮或“文字”→“多行文字”按钮。

功能区：单击“默认”选项卡“注释”面板中的“多行文字”按钮（或单击“注释”选项卡“文字”面板中的“多行文字”按钮）。

2.操作格式

在指定矩形框右下角点时，屏幕上动态显示一个矩形框，文字按默认的左上角对正方式排布，矩形框内有一箭头，表示文字的扩展方向。指定完该角点后，系统弹出“文字编辑器”，如图5-3所示。该编辑器与Windows文字处理程序很类似，可以灵活方便地对文字进行输入和编辑。

图5-3 文字格式

“文字格式”工具栏用来控制文字的显示特性。可以在输入文字之前设置文字的特性，也可以改变已输入文字的特性。要改变已有文字的显示特性，首先应选中要修改的文字。

选择文字有以下两种方法：

● 将光标定位到文字开始处，按下鼠标左键，将光标拖到文字末尾。

● 双击鼠标，则选中全部内容。

1.“文字格式”工具栏

（1）“文字高度”下拉列表框：确定文字的字符高度，可在其中直接输入新的字符高度，也可从下拉列表中选择已设定过的高度。

（2）和按钮：这两个按钮用来设置粗体或斜体效果。这两个按钮只对TrueType字体有效。

（3）“下划线”与“上划线”按钮：这两个按钮用于设置或取消上（下）划线。

（4）“堆叠”按钮：该按钮为层叠/非层叠文字按钮，用于层叠所选的文字，也就是创建分数形式。当文字中某处出现“/”或“^”或“#”这3种层叠符号之一时可层叠文字，方法是选中需层叠的文字，然后单击此按钮，则符号左边文字作为分子，右边文字作为分母。AutoCAD提供了3种分数形式，如选中“abcd/efgh”后单击此按钮，得到如图5-4a所示的分数形式，如果选中“abcd^efgh”后单击此按钮，则得到图5-4b所示的形式，此形式多用于标注极限偏差，如果选中“abcd#efgh”后单击此按钮，则创建斜排的分数形式，如图5-4c所示。如果选中已经层叠的文字对象后单击此按钮，则文字恢复到非层叠形式。

（5）“倾斜角度”微调框：设置文字的倾斜角度。

提示

倾斜角度与斜体效果是两个不同概念，前者可以设置任意倾斜角度，后者是在任意倾斜角度的基础上设置斜体效果。如图5-5所示，第一行倾斜角度为0°，非斜体；第二行倾斜角度为12°，非斜体；第三行倾斜角度为12°，斜体。

（6）“符号”按钮：用于输入各种符号。单击该按钮，系统弹出符号列表，如图5-6所示。用户可以从中选择符号输入到文字中。

(www.daowen.com)

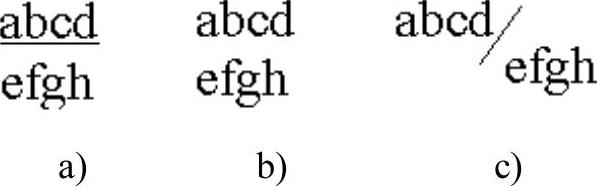

图5-4 文字层叠

图5-5 倾斜角度与斜体效果

（7）“插入字段”按钮：插入一些常用或预设字段。单击该命令，系统弹出“字段”对话框，如图5-7所示。用户可以从中选择字段插入到标注文字中。

（8）“追踪”微调框：增大或减小选定字符之间的距离。1.0设置是常规间距。设置为大于1.0可增大间距，设置为小于1.0可减小间距。

（9）“宽度因子”微调框：扩展或收缩选定字符。1.0设置代表此字体中字母的常规宽度。可以增大该宽度或减小该宽度。

2.“快捷”菜单

在“多行文字”绘制区域，单击鼠标右键，系统打开右键快捷菜单，如图5-8所示。其中许多选项与Word中相关选项类似，这里只对其中比较特殊的选项简单介绍一下：

（1）符号：在光标位置插入列出的符号或不间断空格。也可以手动插入符号。

（2）输入文字：显示“选择文件”对话框，如图5-9所示。选择任意ASCII或RTF格式的文件。输入的文字保留原始字符格式和样式特性，但可以在多行文字编辑器中编辑和格式化输入的文字。选择要输入的文字文件后，可以在文字编辑框中替换选定的文字或全部文字，或在文字边界内将插入的文字附加到选定的文字中。输入文字的文件必须小于32KB。

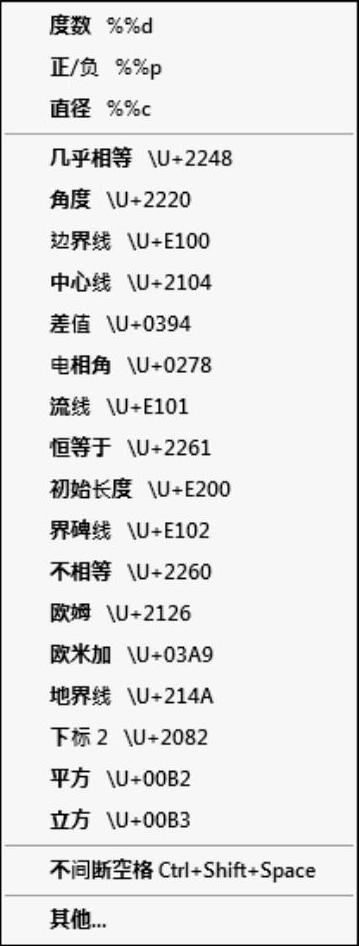

图5-6 符号列表

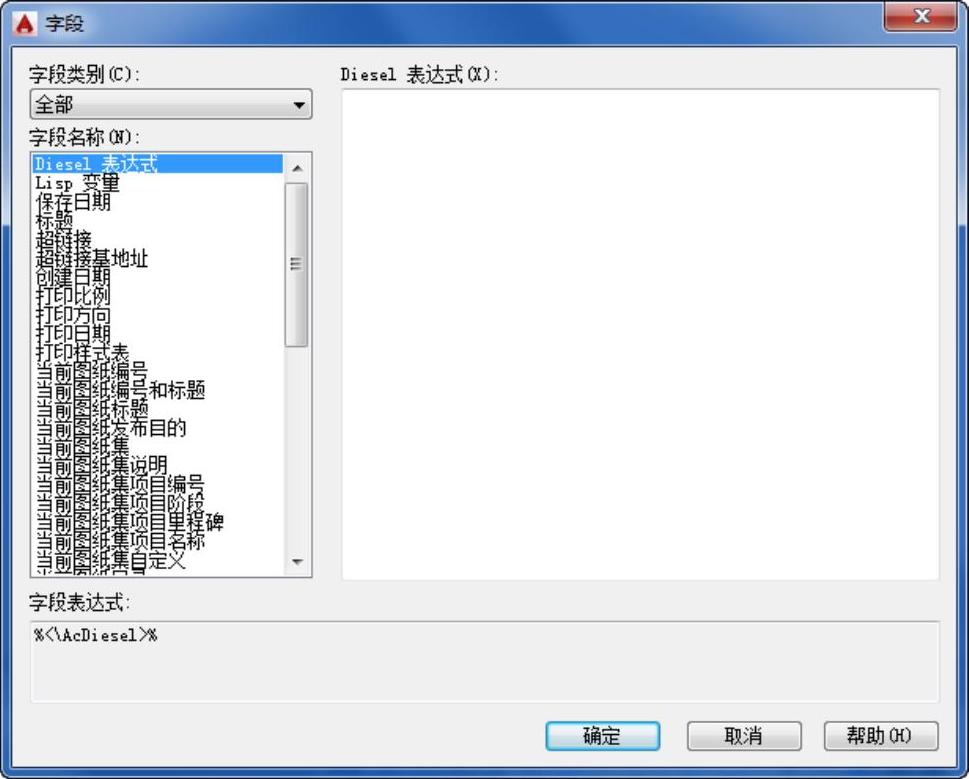

图5-7 “字段”对话框

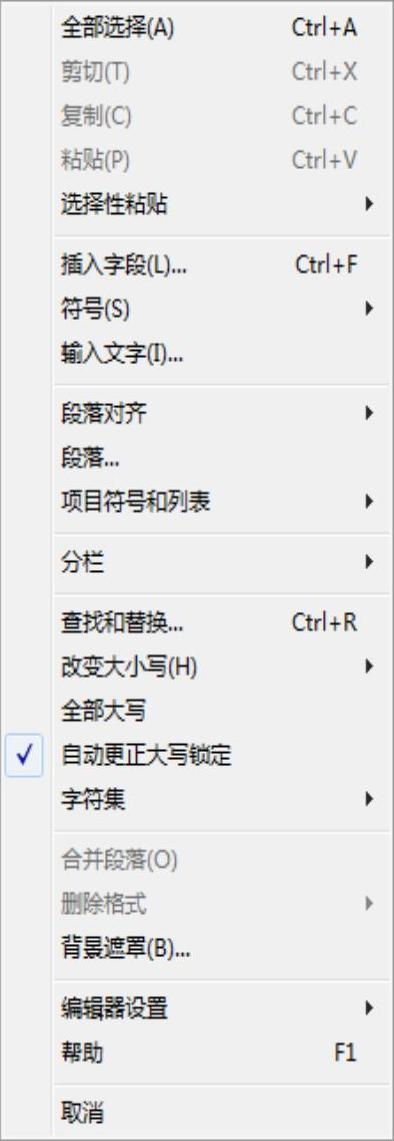

图5-8 “选项”菜单

图5-9 “选择文件”对话框

（3）背景遮罩：用设定的背景对标注的文字进行遮罩。选择该命令，系统弹出“背景遮罩”对话框，如图5-10所示。

（4）删除格式：清除选定文字的粗体、斜体或下划线格式。

（5）字符集：显示代码页菜单。选择一个代码页并将其应用到选定的文字。

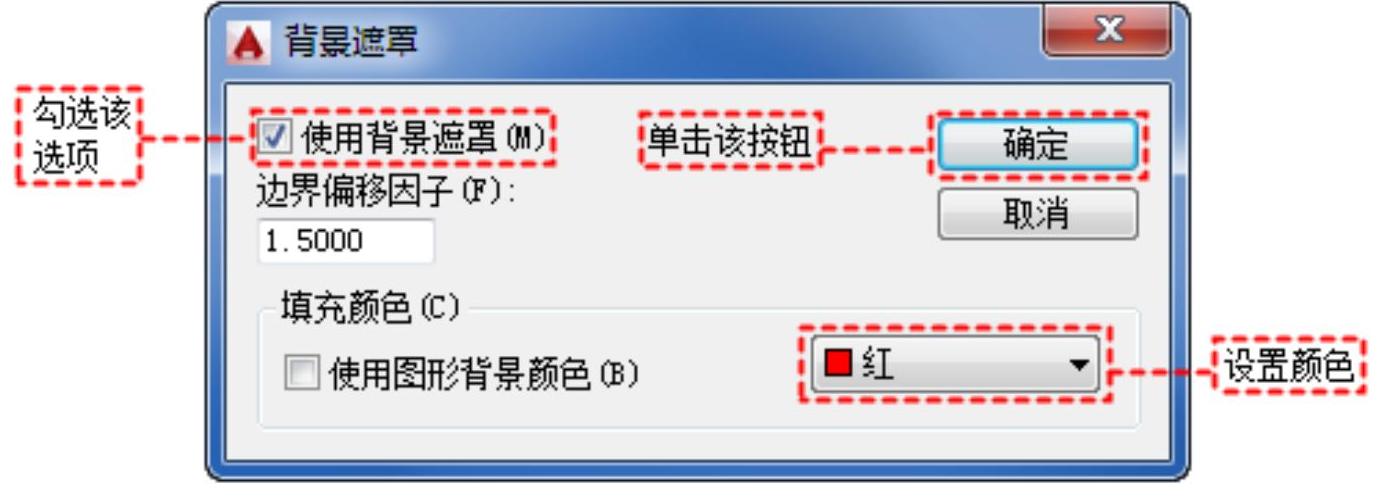

图5-10 “背景遮罩”对话框
