绘制如图4-94所示的油杯。

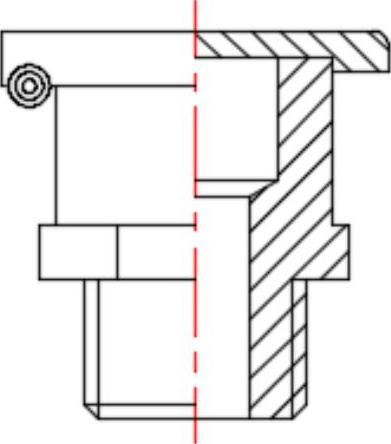

图4-94 油杯

光盘路径

光盘\动画演示\第4章\油杯.avi

操作步骤

978-7-111-48872-9-Chapter04-330.jpg设置图层。单击“默认”选项卡“图层”面板中的“图层特性”按钮978-7-111-48872-9-Chapter04-331.jpg,新建3个图层:

第一图层命名为“轮廓线”,线宽属性为0.3mm,其余属性默认。

第二图层命名为“中心线”,颜色设为红色,线型加载为CENTER,其余属性默认。

第三图层命名为“细实线”,其余属性默认。

978-7-111-48872-9-Chapter04-332.jpg绘制中心线与辅助直线。将“中心线”层置为当前层。单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter04-333.jpg,绘制竖直中心线。将“轮廓线”层设置为当前图层。重复“直线”命令,绘制水平辅助直线,结果如图4-95所示。

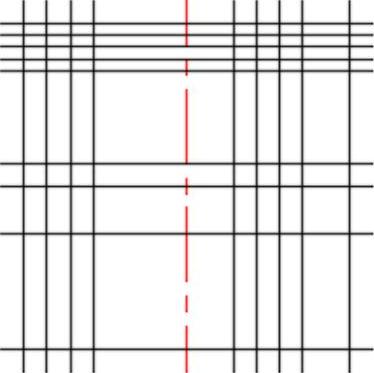

978-7-111-48872-9-Chapter04-334.jpg偏移处理。单击“默认”选项卡“修改”面板中的“偏移”按钮978-7-111-48872-9-Chapter04-335.jpg,分别将竖直中心线向左偏移14、12、10和8,向右偏移14、10、8、6和4,将偏移后的直线转换为轮廓线层,再将水平辅助直线向上偏移2、10、11、12、13和14,向下偏移4和14,结果如图4-96所示。

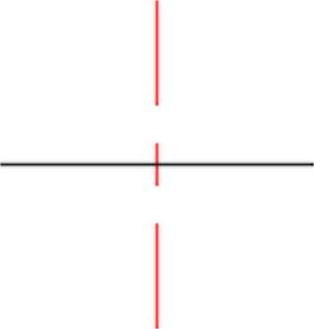

图4-95 绘制辅助直线


图4-96 偏移处理

978-7-111-48872-9-Chapter04-338.jpg修剪处理。单击“默认”选项卡“修改”面板中的“修剪”按钮978-7-111-48872-9-Chapter04-339.jpg,修剪相关图线,结果如图4-97所示。

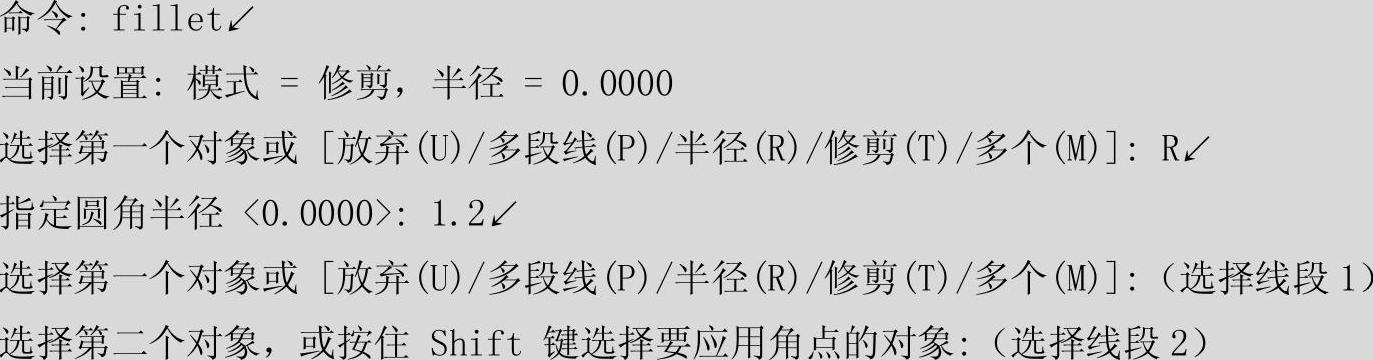

978-7-111-48872-9-Chapter04-340.jpg圆角处理。单击“默认”选项卡“修改”面板中的“圆角”按钮978-7-111-48872-9-Chapter04-341.jpg,将修剪的图形进行圆角处理,命令行提示与操作如下:


结果如图4-98所示。


图4-97 修剪处理


图4-98 圆角处理

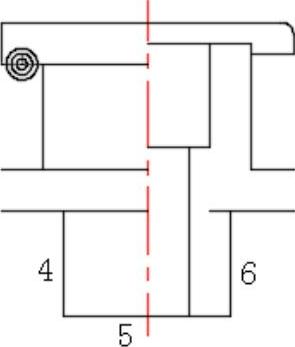

978-7-111-48872-9-Chapter04-345.jpg绘制圆。单击“默认”选项卡“绘图”面板中的“圆”按钮978-7-111-48872-9-Chapter04-346.jpg,以点3为圆心,分别绘制半径为0.5、1和1.5的同心圆,结果如图4-99所示。

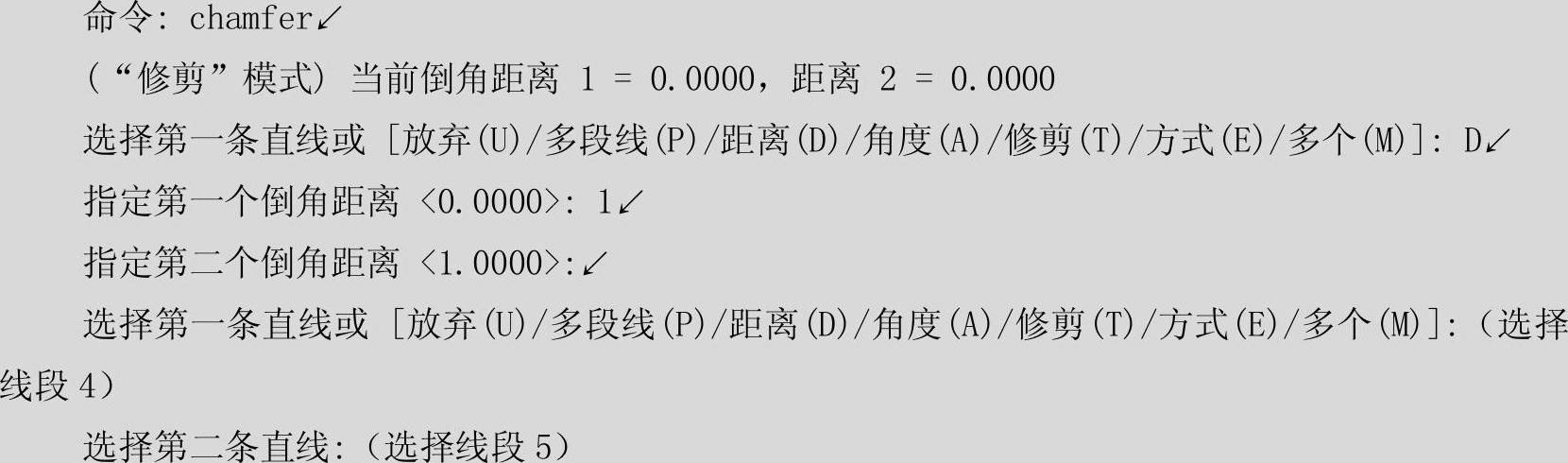

978-7-111-48872-9-Chapter04-347.jpg倒角处理。单击“默认”选项卡“修改”面板中的“倒角”按钮978-7-111-48872-9-Chapter04-348.jpg,命令行提示与操作如下:


重复“倒角”命令选择线段5和线段6进行倒角处理,结果如图4-100所示。


图4-99 绘制圆(www.daowen.com)

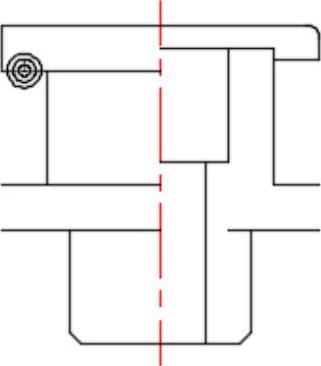

图4-100 倒角处理

978-7-111-48872-9-Chapter04-352.jpg绘制直线。将“细实线”层置为当前层,单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter04-353.jpg,在倒角处绘制直线,结果如图4-101所示。

978-7-111-48872-9-Chapter04-354.jpg修剪处理。单击“默认”选项卡“修改”面板中的“修剪”按钮978-7-111-48872-9-Chapter04-355.jpg,修剪相关图线,结果如图4-102所示。

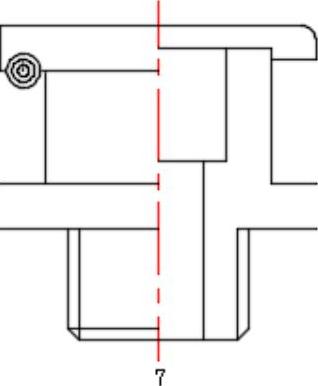

图4-101 绘制直线

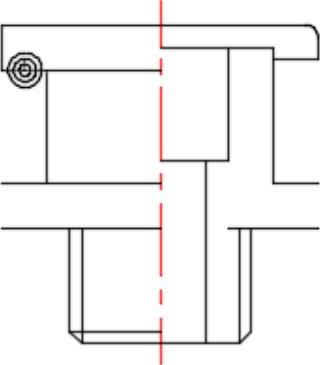

图4-102 修剪处理

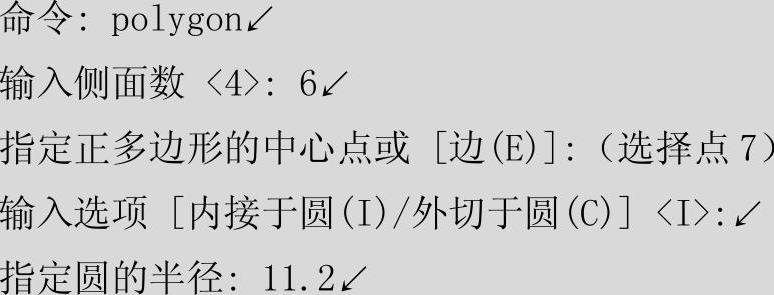

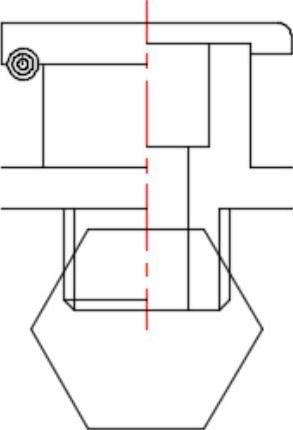

978-7-111-48872-9-Chapter04-358.jpg绘制正多边形。将“轮廓线”层置为当前层,单击“默认”选项卡“绘图”面板中的“多边形”按钮978-7-111-48872-9-Chapter04-359.jpg,绘制正六边形,命令行提示与操作如下:


结果如图4-103所示。

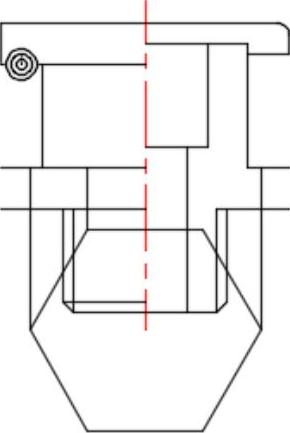

978-7-111-48872-9-Chapter04-361.jpg绘制直线。单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter04-362.jpg,绘制直线,结果如图4-104所示。


图4-103 绘制正多边形


图4-104 绘制直线

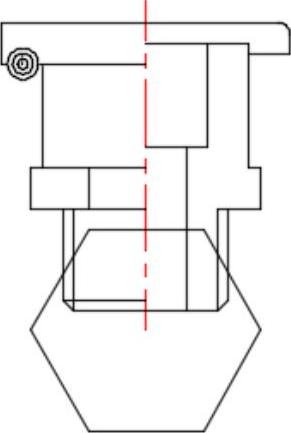

978-7-111-48872-9-Chapter04-365.jpg修剪处理。单击“默认”选项卡“修改”面板中的“修剪”按钮978-7-111-48872-9-Chapter04-366.jpg,修剪相关图线,结果如图4-105所示。

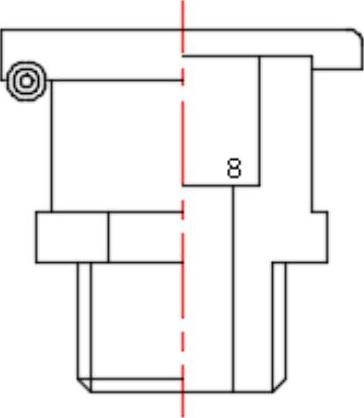

978-7-111-48872-9-Chapter04-367.jpg删除线段。单击“默认”选项卡“修改”面板中的“删除”按钮978-7-111-48872-9-Chapter04-368.jpg,删除多余直线,结果如图4-106所示。


图4-105 修剪处理


图4-106 删除结果

978-7-111-48872-9-Chapter04-371.jpg绘制直线。单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter04-372.jpg,绘制直线,起点为点8,终点坐标为(@5<30)。再绘制过其与相临竖直线交点的水平直线,结果如图4-107所示。

978-7-111-48872-9-Chapter04-373.jpg修剪处理。单击“默认”选项卡“修改”面板中的“修剪”按钮978-7-111-48872-9-Chapter04-374.jpg,修剪相关图线,结果如图4-108所示。

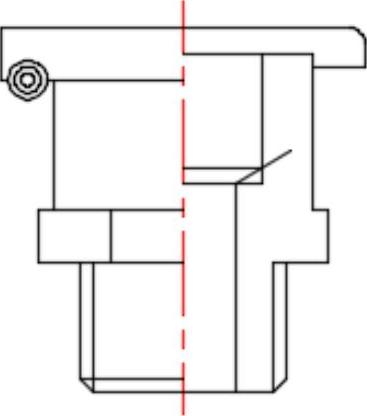

图4-107 绘制直线


图4-108 修剪处理

978-7-111-48872-9-Chapter04-377.jpg图案填充。将“细实线”层置为当前层。单击“默认”选项卡“绘图”面板中的“图案填充”按钮978-7-111-48872-9-Chapter04-378.jpg,系统弹出“图案填充创建”选项卡,选择“用户定义”类型,分别输入角度为45°和135°,间距为1.5;选择相应的填充区域。两次填充后,结果如图4-94所示。
