1.执行方式

命令行：CHAMFER（或CHA）。

菜单：“修改”→“倒角”。

工具栏：“修改”→“倒角”按钮。

功能区：单击“默认”选项卡“修改”面板中的“倒角”按钮。

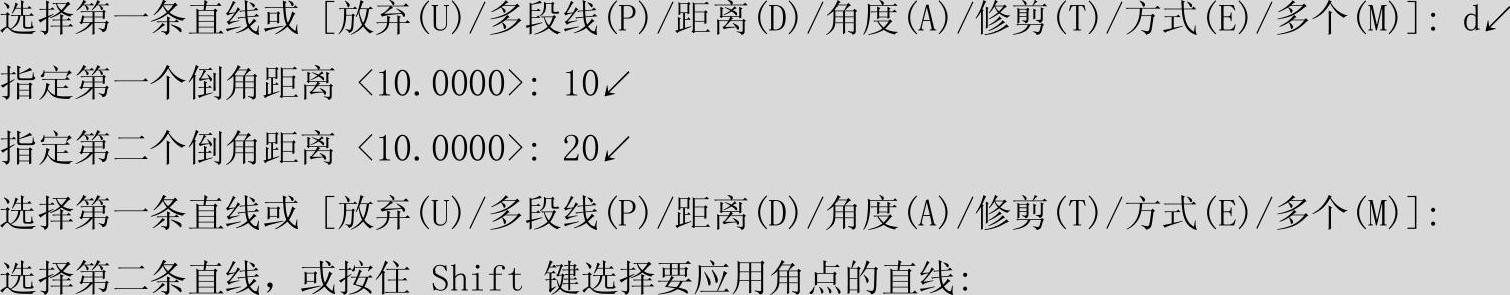

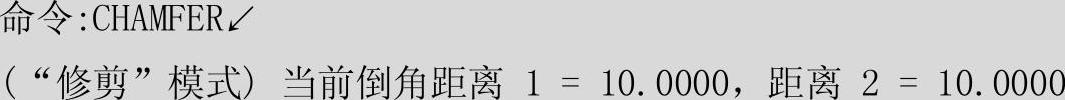

2.操作格式

3.选项说明

（1）多线段（P）：在二维多线段的直线边之间进行倒角（忽略圆弧段）。当线段长度小于倒角距离时，则不作倒角，如图4-92所示“1”点处。

（2）距离（D）：重新设置倒角距离。也可以通过系统变量CHAMFERA、CHAMFERB设置，如图4-93a所示(www.daowen.com)

（3）角度（A）：用“角度”方式确定倒角参数，即通过给定第一条直线的倒角距离和倒角角度进行倒角操作，如图4-93b所示，也可以通过系统变量CHAMFERC、CHAMFERD设置倒角距和角度值。

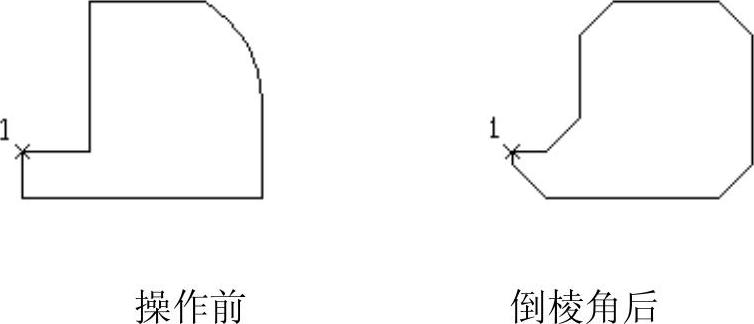

图4-92 对多段线倒棱角

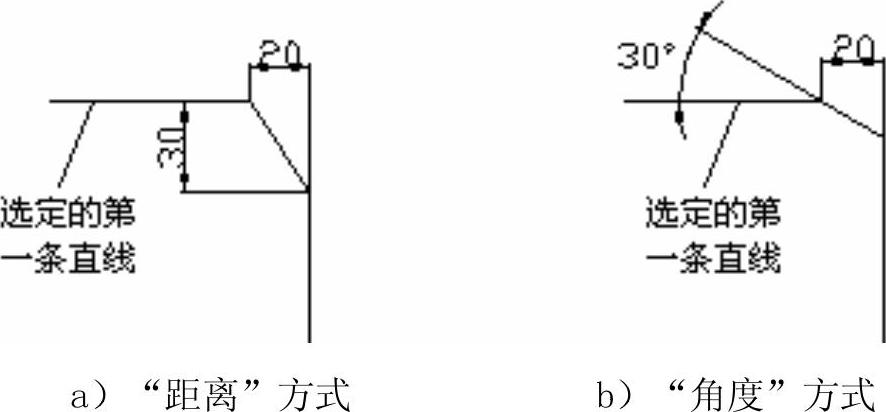

图4-93 倒棱角方式

（4）修剪（T）：选择修剪模式，意义与圆角命令FILLET相同。如果选择“不修剪（N）”则保留倒角前的原线段，既不修剪，也不延伸。也可以通过系统变量TRIMMODE设置。

（5）方式（E）：选择倒棱角的方式，即“距离”方式还是“角度”方式。也可以通过系统变量CHAMMODE设置。

提示

（1）倒角为0时，CHAMFER命令将使两边相交。

（2）如果倒圆角的两条直线具有相同的图层、线型和颜色，则创建的倒角边也相同。否则，倒角边采用当前的图层、线型和颜色。
