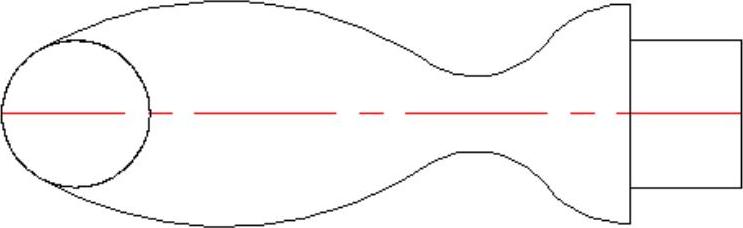

绘制如图4-85所示的手柄。

图4-85 手柄

光盘路径

光盘\动画演示\第4章\手柄.avi

操作步骤

设置图层。单击“默认”选项卡“图层”面板中的“图层特性”按钮，新建两个图层：

第一图层命名为“轮廓线”，线宽属性为0.3mm，其余属性默认。

第二图层命名为“中心线”，颜色设为红色，线型加载为center，其余属性默认。

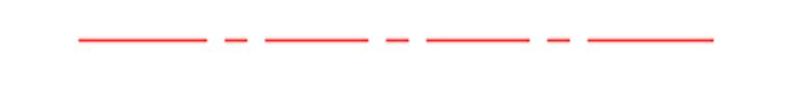

绘制直线。将“中心线”层置为当前层。单击“默认”选项卡“绘图”面板中的“直线”按钮，坐标为（150，150）（@100，0），结果如图4-86所示。

图4-86 绘制直线

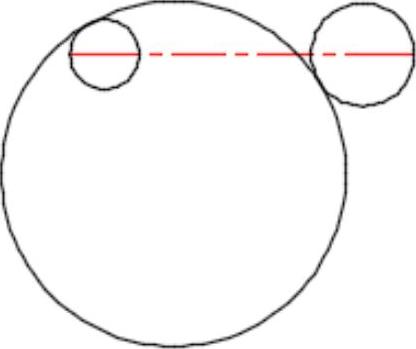

绘制辅助圆。将“轮廓线”层置为当前层。单击“默认”选项卡“绘图”面板中的“圆”按钮，以（160，150）为圆心，以10为半径画圆；重复“圆”命令，以（235，150）为圆心，以15为半径画圆。再画半径为50的圆与前两个圆相切，结果如图4-87所示。

绘制手柄安装部分。单击“默认”选项卡“绘图”面板中的“直线”按钮，坐标为{（250，150）（@10＜90）（@15＜180）}和{（235，165）（235，150）}，结果如图4-88所示。

图4-87 绘制圆(www.daowen.com)

图4-88 绘制直线

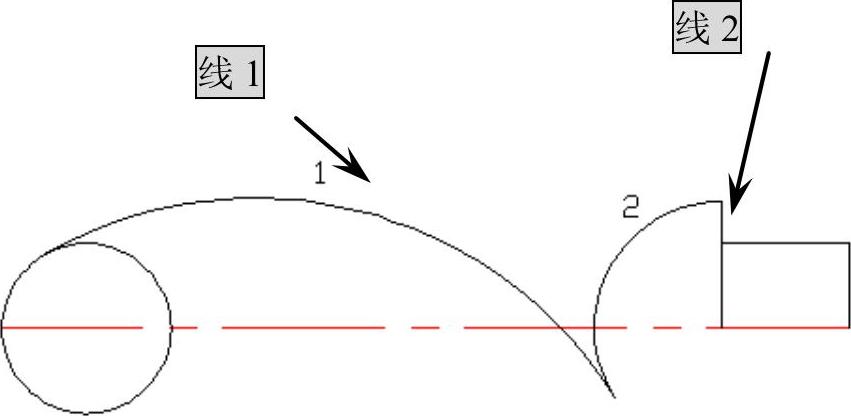

修剪处理。单击“默认“选项卡“修改”面板中的“修剪”按钮，修剪多余的线段，结果如图4-89所示。

图4-89 修剪处理

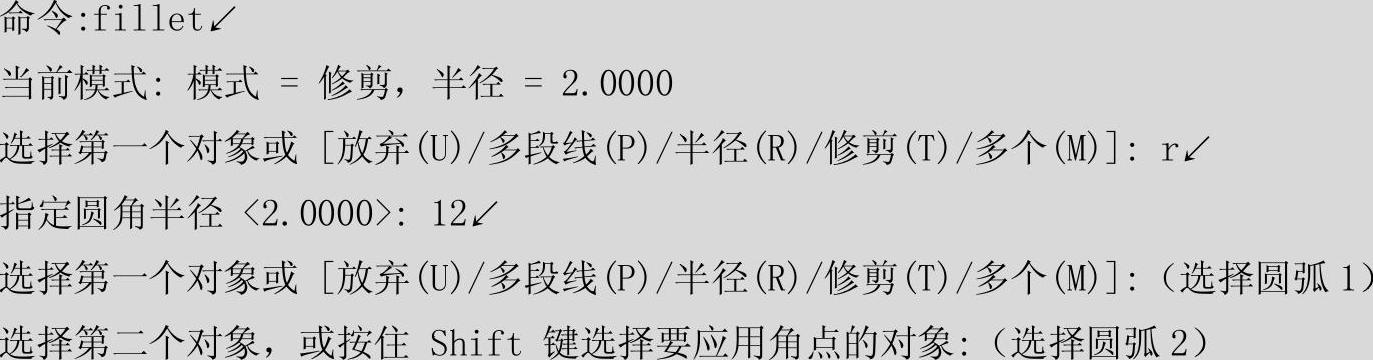

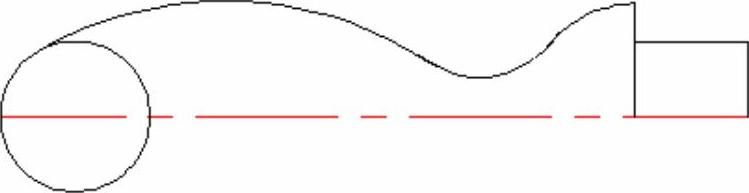

绘制圆弧。单击“默认“选项卡“修改”面板中的“圆角”按钮，绘制与圆弧1和圆弧2之间的圆，半径为12命令行提示与操作如下：

结果如图4-90所示。

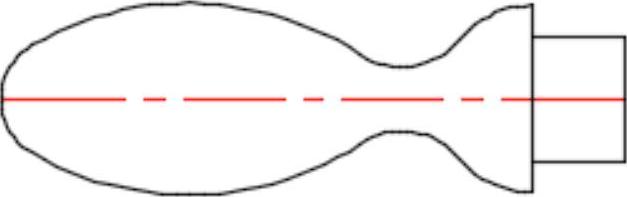

镜像处理。单击“默认“选项卡“修改”面板中的“镜像”按钮，将上轮廓线镜像，生成整个手柄的轮廓，结果如图4-91所示。

图4-90 绘制圆弧

图4-91 镜像处理

修剪处理。单击“默认”选项卡“修改”面板中的“修剪”按钮，将左边圆进行修剪处理，结果如图4-85所示。
