1.执行方式

命令行：FILLET（或F）。

菜单：“修改”→“圆角”。

工具栏：“修改”→“圆角”按钮。

功能区：单击“默认”选项卡“修改”面板中的“圆角”按钮。

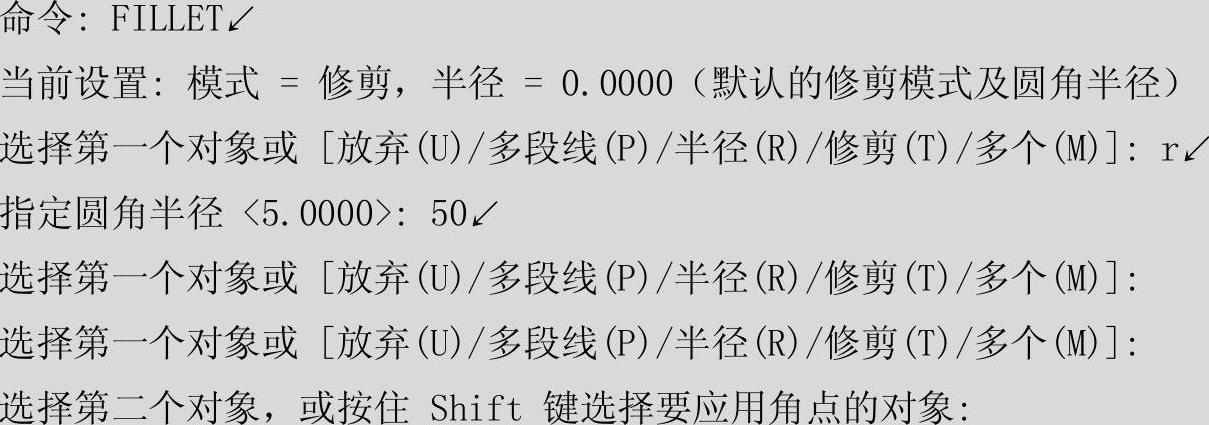

2.操作格式

3.选项说明

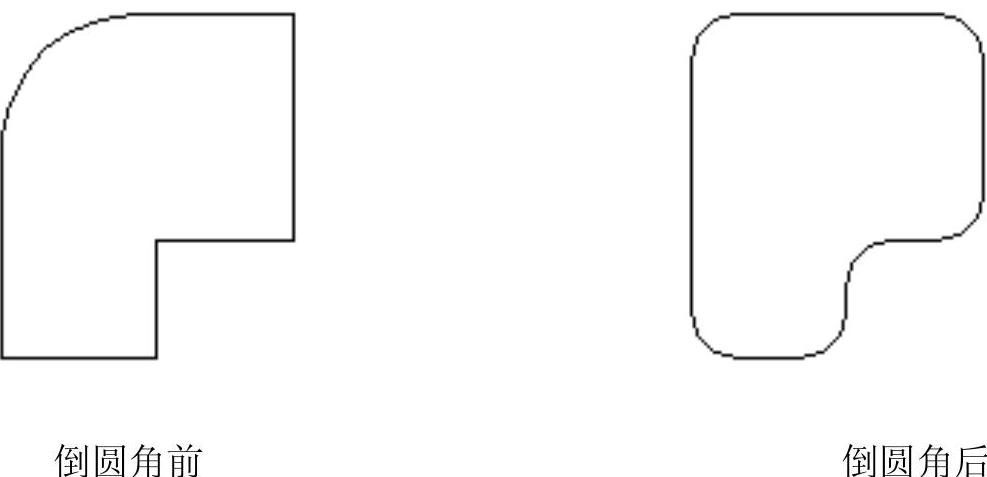

（1）多线段（P）：选择该选项，系统提示：选择二维多段线：，此时用户可以选择一条多段线，对其进行倒圆角操作。该选项只能在多段线的直线段间倒圆角，如果两直线段间有圆弧段，则该圆弧段被忽略，如图4-81所示。

图4-81 对多段线倒圆角

（2）半径（R）：重新设置圆角的半径（圆角半径为0时，将使两边相交），也可以通过系统变量FILLETRAD设置。

（3）修剪（T）：控制修剪模式。选择该选项，系统提示：(www.daowen.com)

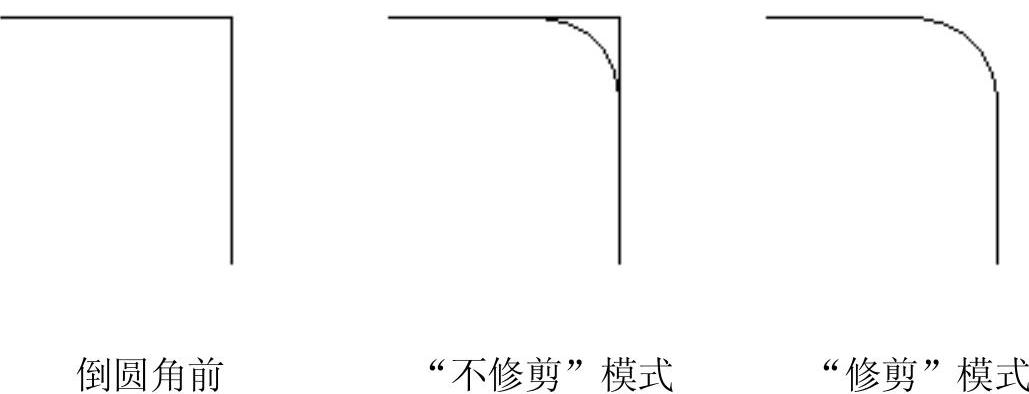

如图4-82所示，如选择“不修剪（N）”，则作倒圆角操作后，将保留原线段，既不修剪，也不延伸。反之，则对原线段进行修剪或延伸。也可以通过系统变量TRIMMODE设置。

图4-82 修剪模式

提示

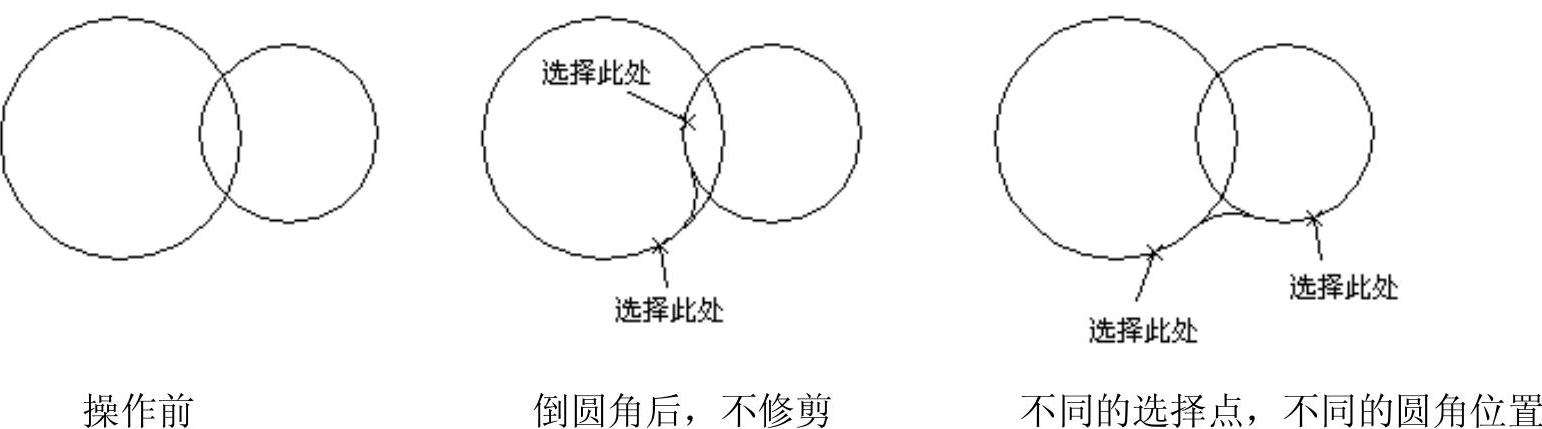

（1）如果在圆之间作圆角，则不修剪圆，而且选取点的位置不同，圆角的位置也不同，系统将根据选取点与切点相近的原则来判断倒圆角的位置，如图4-83所示。

（2）在平行直线间作圆角时，将忽略当前圆角半径，系统自动计算两平行线的距离来确定圆角半径，并从第一线段的端点处作半圆，如图4-84所示，而且半圆优先出现在较长的一端。

（3）如果倒圆角的两个对象具有相同的图层、线型和颜色，则创建的圆角对象也相同。否则，圆角对象采用当前的图层、线型和颜色。

图4-83 圆的倒圆角

图4-84 平行线间的圆角
