绘制如图4-69所示的螺钉。

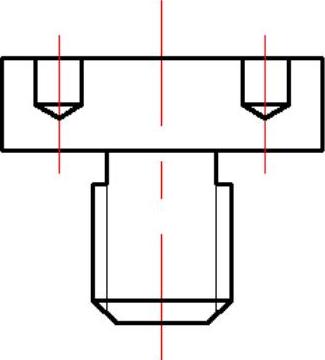

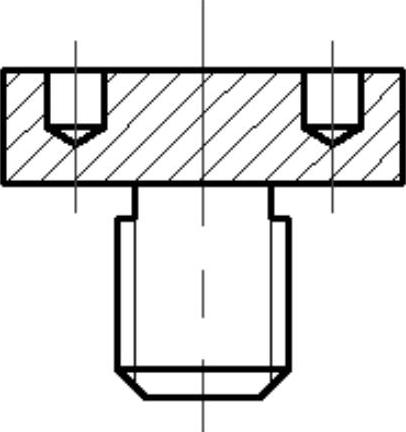

图4-69 螺钉

光盘路径

光盘\动画演示\第4章\螺钉.avi

操作步骤

978-7-111-48872-9-Chapter04-253.jpg单击“默认”选项卡“图层”工具栏中的“图层特性”按钮978-7-111-48872-9-Chapter04-254.jpg,设置3个新图层。

第一图层命名为“粗实线”,线宽0.3mm,其余属性为默认值。

第二图层命名为“细实线”,所有属性为默认值。

第三图层命名为“中心线”,颜色红色,线型CENTER,其余属性为默认值。

978-7-111-48872-9-Chapter04-255.jpg将“中心线层”层置为当前层,单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter04-256.jpg,绘制中心线。坐标分别是{(930,460),(930,430)}和{(921,445),(921,457)},结果如图4-70所示。

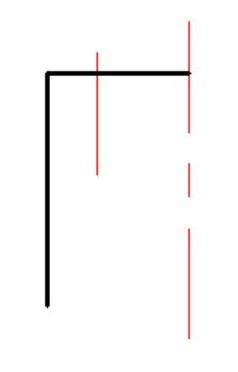

978-7-111-48872-9-Chapter04-257.jpg将“粗实线层”层置为当前层,单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter04-258.jpg,绘制轮廓线。坐标分别是{(930,455),(916,455),(916,432)},结果如图4-71所示。

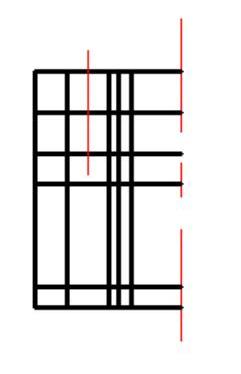

978-7-111-48872-9-Chapter04-259.jpg单击“默认”选项卡“修改”面板中的“偏移”按钮978-7-111-48872-9-Chapter04-260.jpg,绘制初步轮廓,将刚绘制的竖直轮廓线分别向右偏移3、7、8和9.25,将刚绘制的水平轮廓线分别向下偏移4、8、11、21和23,如图4-72所示。

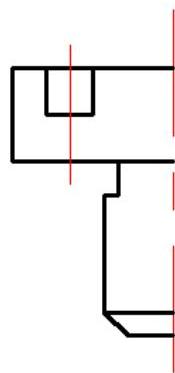

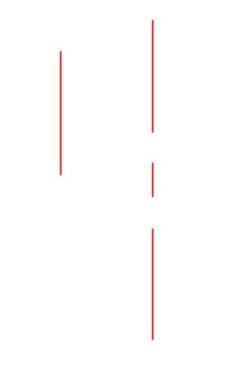

图4-70 绘制中心线


图4-71 绘制轮廓线


图4-72 偏移轮廓线

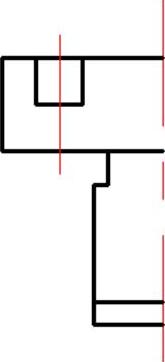

978-7-111-48872-9-Chapter04-264.jpg分别选取适当的界线和对象,单击“默认”选项卡“修改”面板中的“修剪”按钮978-7-111-48872-9-Chapter04-265.jpg,修剪偏移产生的轮廓线,结果如图4-73所示。

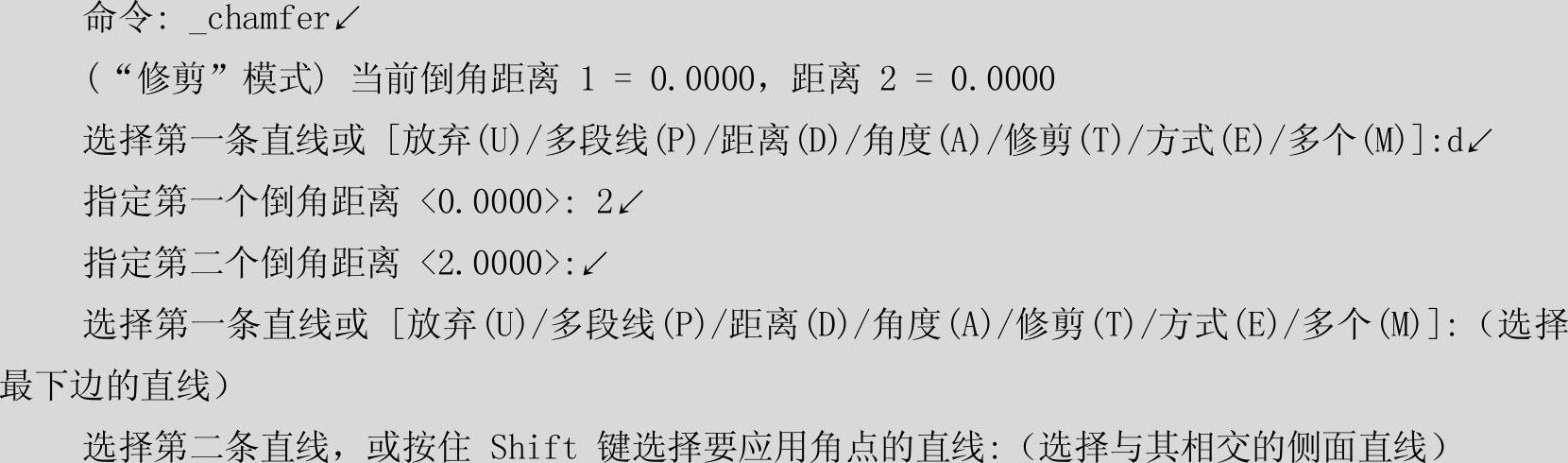

978-7-111-48872-9-Chapter04-266.jpg单击“默认”选项卡“修改”面板中的“倒角”按钮978-7-111-48872-9-Chapter04-267.jpg,对螺钉端部进行倒角(将在4.8节介绍),命令行提示与操作如下:


结果如图4-74所示。

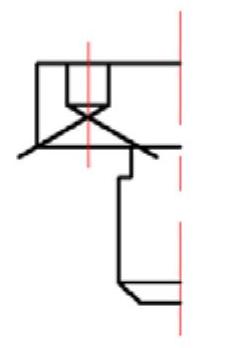

978-7-111-48872-9-Chapter04-269.jpg绘制螺孔底部。单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter04-270.jpg,端点坐标分别为{(919,451)(@10<-30)}和{(923,451)(@10<210)},结果如图4-75所示。


图4-73 绘制螺孔和螺柱初步轮廓


图4-74 倒角处理


图4-75 绘制螺孔底部

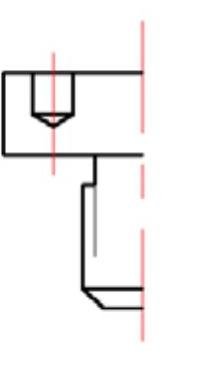

978-7-111-48872-9-Chapter04-274.jpg单击“默认”选项卡“修改”面板中的“修剪”按钮978-7-111-48872-9-Chapter04-275.jpg,修剪多余的线段,修剪结果如图4-76所示。

978-7-111-48872-9-Chapter04-276.jpg将“细实线层”层置为当前层,单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter04-277.jpg,绘制一条螺纹牙底线,如图4-77所示。

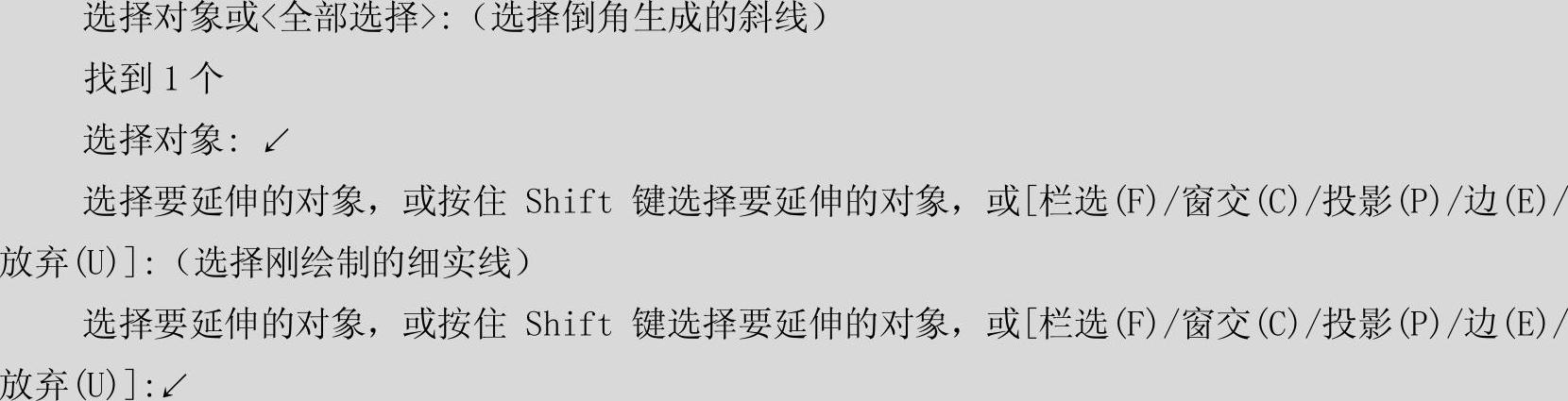

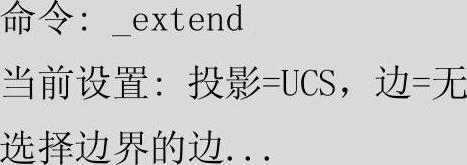

978-7-111-48872-9-Chapter04-278.jpg单击“默认”选项卡“修改”面板中的“延伸”按钮978-7-111-48872-9-Chapter04-279.jpg,将牙底线延伸至倒角处,命令行提示与操作如下:



结果如图4-78所示。

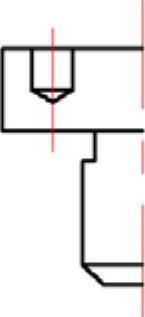

图4-76 修剪螺孔底部图线


图4-77 绘制螺纹牙底线

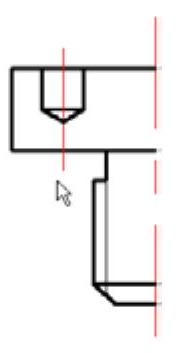

图4-78 延伸螺纹牙底线

978-7-111-48872-9-Chapter04-285.jpg单击“默认”选项卡“修改”面板中的“镜像”按钮978-7-111-48872-9-Chapter04-286.jpg,对图形进行镜像处理,以长中心线为轴,该中心线左边所有的图线为对象进行镜像,结果如图4-79所示。

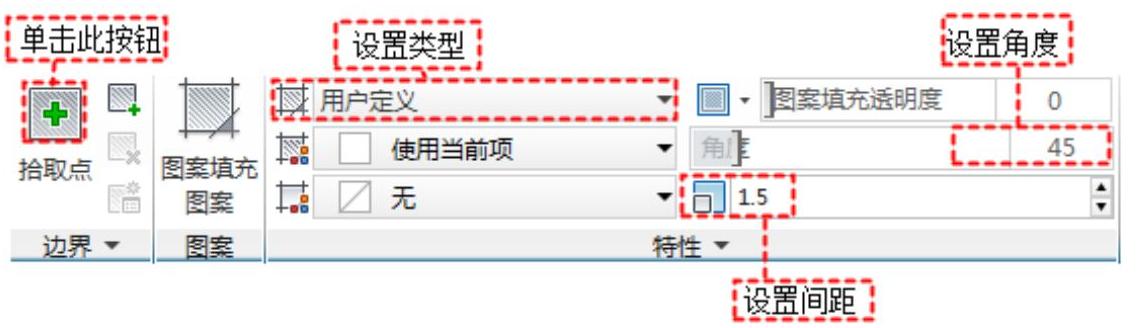

978-7-111-48872-9-Chapter04-287.jpg绘制剖面。单击“默认“选项卡“绘图”面板中的“图案填充”按钮978-7-111-48872-9-Chapter04-288.jpg,弹出“图案填充创建”选项卡,如图4-80所示。在“特性”面板中选择“类型”为“用户定义”,“角度”为45,“间距”为1.5,单击“边界“面板“拾取点”按钮,在图形中要填充的区域拾取点,回车后完成剖面绘制,最终结果如图4-69所示。


图4-79 镜像对象


图4-80 “图案填充创建”选项卡
