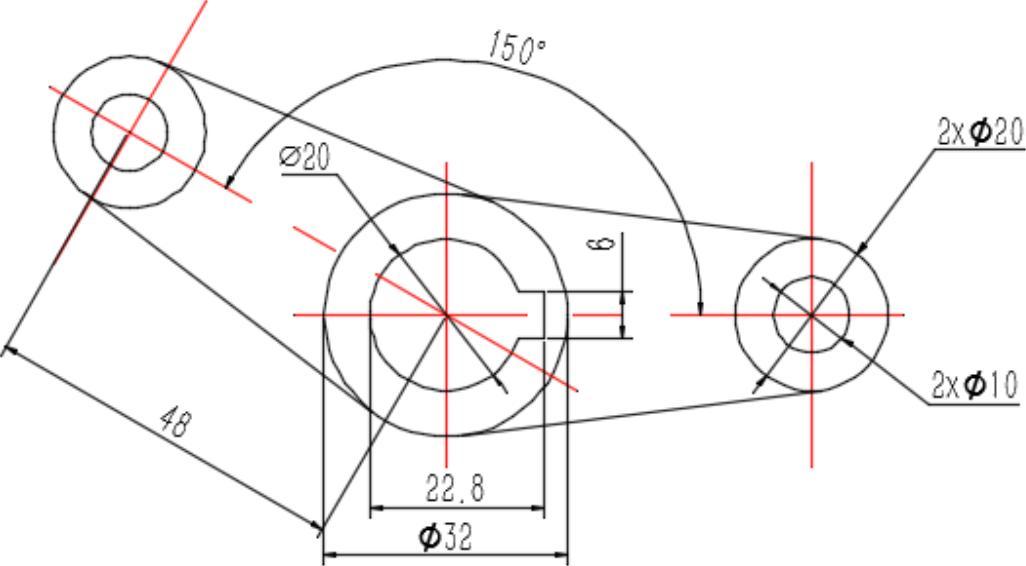

绘制如图4-53所示的曲柄。
图4-53 曲柄
光盘路径
光盘\动画演示\第4章\曲柄.avi
操作步骤
设置绘图环境。
在命令行中输入“LIMITS”命令，设置图幅：297×210。
单击“默认”选项卡“图层”面板中的“图层特性”按钮
，新建两个图层：
第一图层命名为“粗实线”，线宽属性为0.3mm，其余属性默认。
第二图层命名为“中心线”，颜色设为红色，线型加载为CENTER，其余属性默认。
将“中心线”层置为当前层，绘制对称中心线。单击“绘图”工具栏中的“直线”按钮
，端点坐标值为{（100，100）（180，100）}、{（120，120）（120，80）}，结果如图4-54所示。
对所绘制的竖直对称中心线进行偏移操作。单击“修改”工具栏中的“偏移”按钮
，将竖直对称中心线向右偏移48，结果如图4-55所示。
将“粗实线”层置为当前层，绘制同心圆。单击“默认”选项卡“绘图”面板中的“圆”按钮
，以左端对称中心线的交点为圆心，绘制直径为32和20的同心圆，以右端对称中心线的交点为圆心，绘制直径为10和20的同心圆，结果如图4-56所示。
绘制切线，单击“默认”选项卡“绘图”面板中的“直线”按钮
，命令行提示与操作如下：
单击“默认”选项卡“修改”面板中的“镜像”按钮
，以水平中心线为镜像线，镜像刚绘制的切线，结果如图4-57所示。
图4-54 绘制中心线
图4-55 偏移中心线(www.daowen.com)

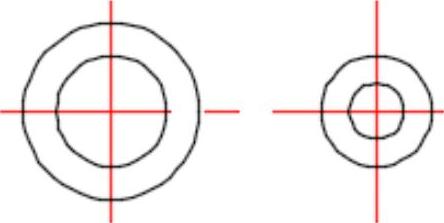

图4-56 绘制同心圆
图4-57 绘制切线
单击“默认”选项卡“修改”面板中的“偏移”按钮
，将左边竖直中心线向右偏移12.8，将水平中心线分别向上向下偏移3，结果如图4-58所示。

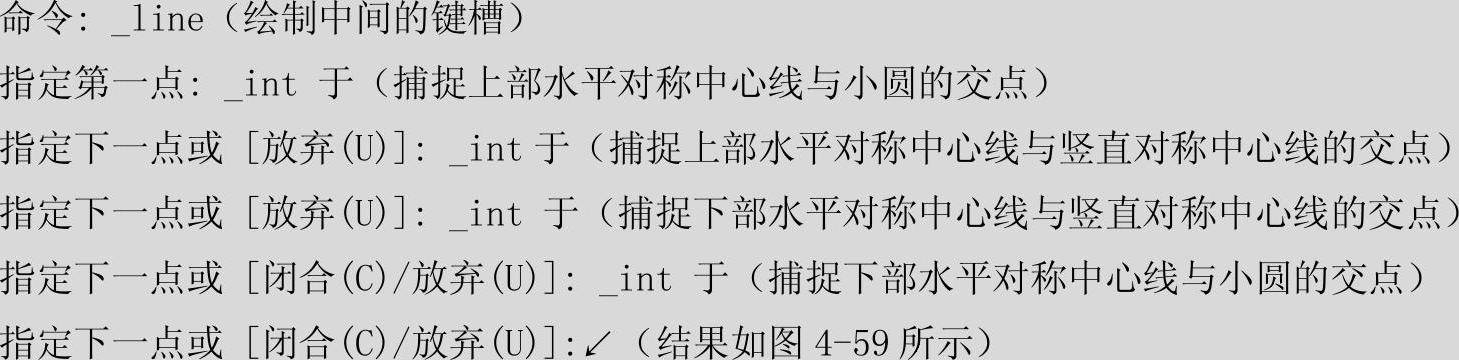

绘制键槽，单击“默认”选项卡“绘图”面板中的“直线”按钮
，命令行提示与操作如下：

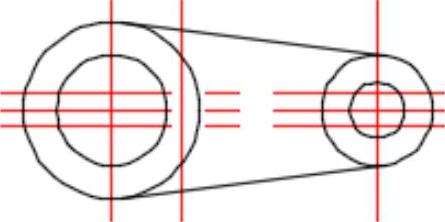

图4-58 偏移对称中心线
图4-59 绘制键槽
单击“默认”选项卡“修改”面板中的“删除”按钮
，删除偏移的中心线。然后单击“默认”选项卡“修改”面板中的“修剪”按钮
，以键槽的上下边为剪切边，修剪键槽中间的圆弧，结果如图4-60所示。
复制旋转。单击“默认”选项卡“修改”面板中的“旋转”按钮
，命令行提示与操作如下：
绘制结果如图4-53所示。

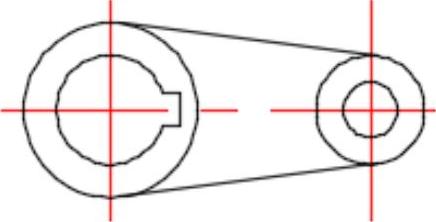

图4-60 修剪键槽中间的圆弧
图4-61 选择复制对象
