实例:如何使用多孔板?

时间:2023-06-17 理论教育 版权反馈
【摘要】:绘制如图4-45所示的多孔板。图4-45 多孔板光盘路径光盘\动画演示\第4章\多孔板.avi操作步骤设置绘图环境。在命令行中输入“LIMITS”命令设置图幅:297×210。单击“默认”选项卡“图层”面板中的“图层特性”按钮,新建两个图层:第一图层命名为“粗实线”,线宽属性为0.3mm,其余属性默认。第二图层命名为“中心线”,颜色设为红色,线型加载为CENTER,其余属性默认。将“粗实线”层置为当前层,绘制矩形。

实例:如何使用多孔板?

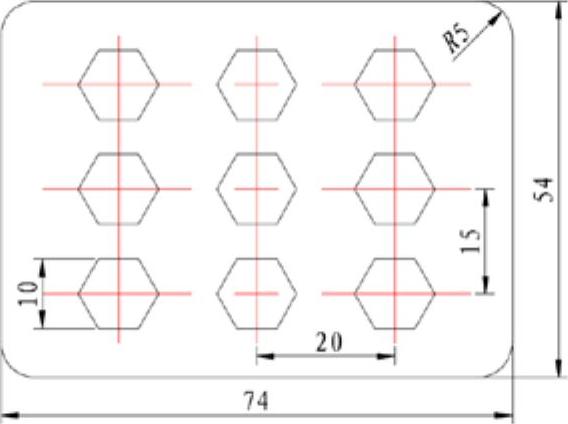

绘制如图4-45所示的多孔板。


图4-45 多孔板

光盘路径

光盘\动画演示\第4章\多孔板.avi

操作步骤

978-7-111-48872-9-Chapter04-151.jpg设置绘图环境

978-7-111-48872-9-Chapter04-152.jpg命令行中输入“LIMITS”命令设置图幅:297×210。

978-7-111-48872-9-Chapter04-153.jpg单击“默认”选项卡“图层”面板中的“图层特性”按钮978-7-111-48872-9-Chapter04-154.jpg,新建两个图层:

第一图层命名为“粗实线”,线宽属性为0.3mm,其余属性默认。

第二图层命名为“中心线”,颜色设为红色,线型加载为CENTER,其余属性默认。

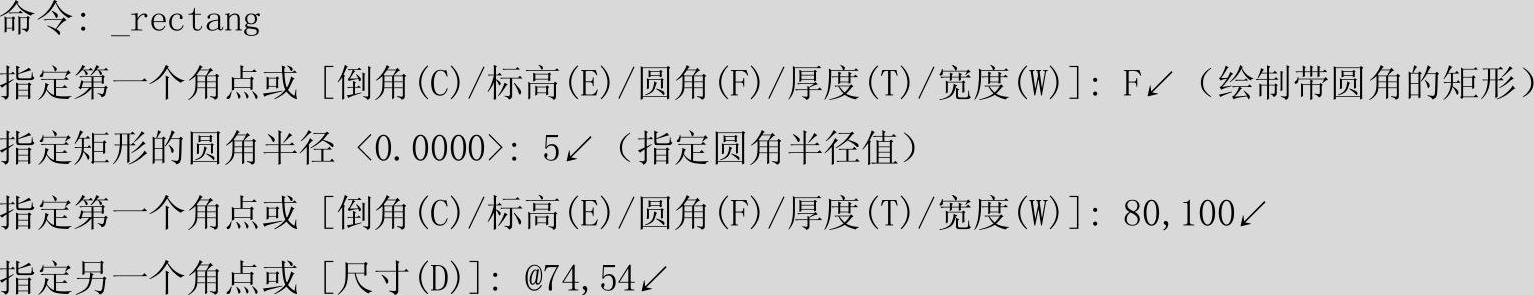

978-7-111-48872-9-Chapter04-155.jpg将“粗实线”层置为当前层,绘制矩形。单击“默认“选项卡“绘图”面板中的“矩形”按钮978-7-111-48872-9-Chapter04-156.jpg,命令行提示与操作如下:

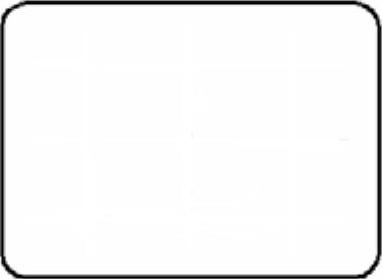

结果如图4-46所示。

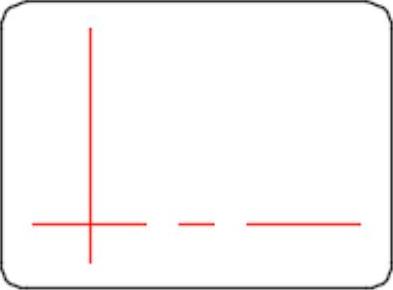

978-7-111-48872-9-Chapter04-158.jpg将“中心线”层置为当前层,绘制对称中心线。单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter04-159.jpg,端点坐标分别为{(86,112)、(@62,0)},{(97,105)、(@0,44)},结果如图4-47所示。


图4-46 绘制矩形


图4-47 绘制轴线

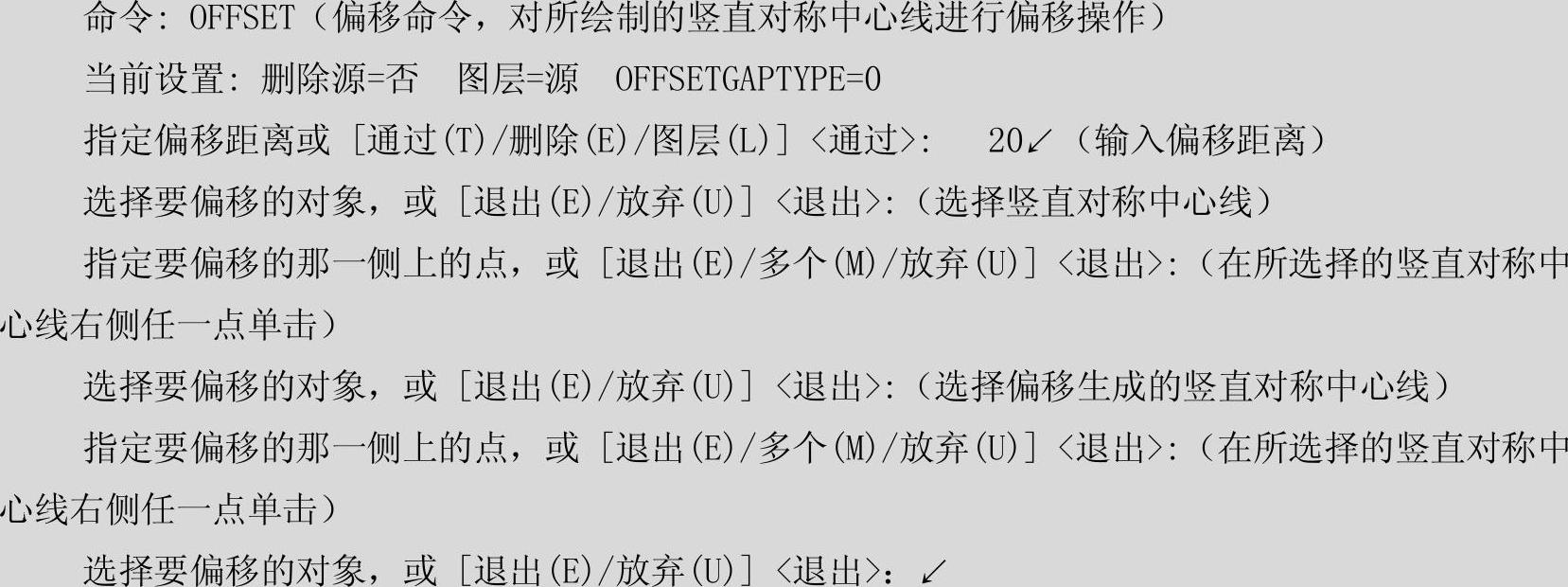

978-7-111-48872-9-Chapter04-162.jpg单击“默认”选项卡“修改”面板中的“偏移”按钮978-7-111-48872-9-Chapter04-163.jpg,生成其他中心线。命令行提示与操作如下:

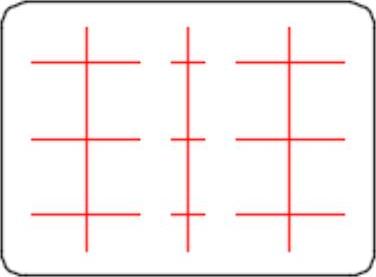

同样方法,将所绘制的水平对称中心线依次向上偏移15,结果如图4-48所示。


图4-48 绘制完成的图形

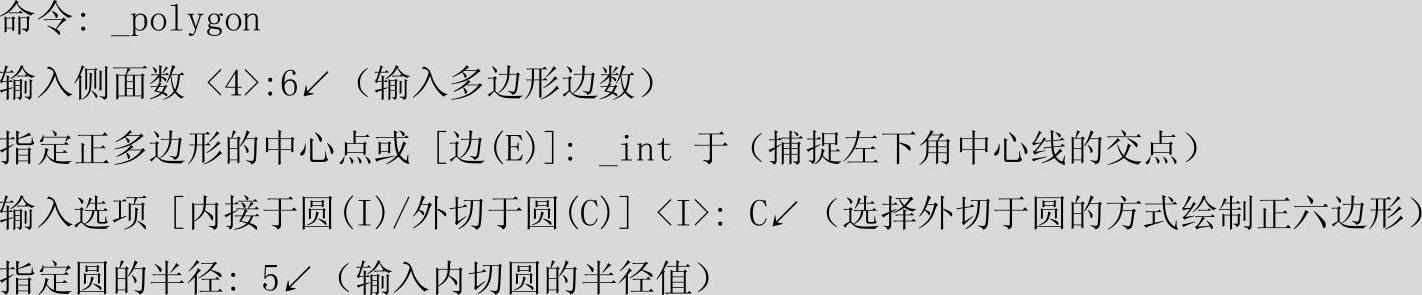

978-7-111-48872-9-Chapter04-166.jpg将“粗实线”层置为当前层,绘制正六边形。单击“默认”选项卡“绘图”面板中的“多边形”按钮978-7-111-48872-9-Chapter04-167.jpg,命令行提示与操作如下:

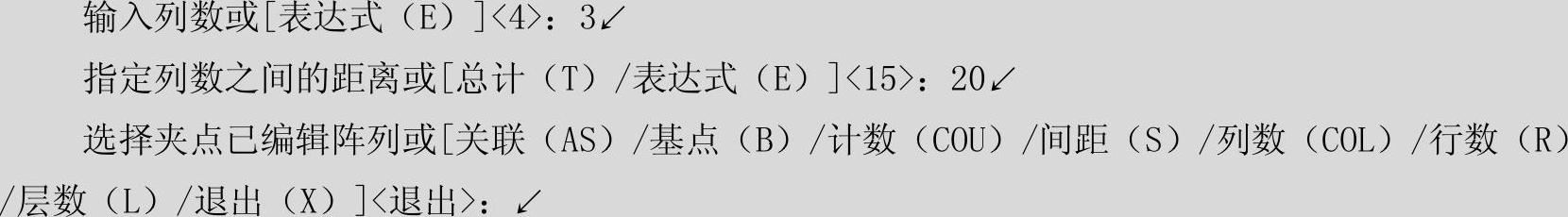

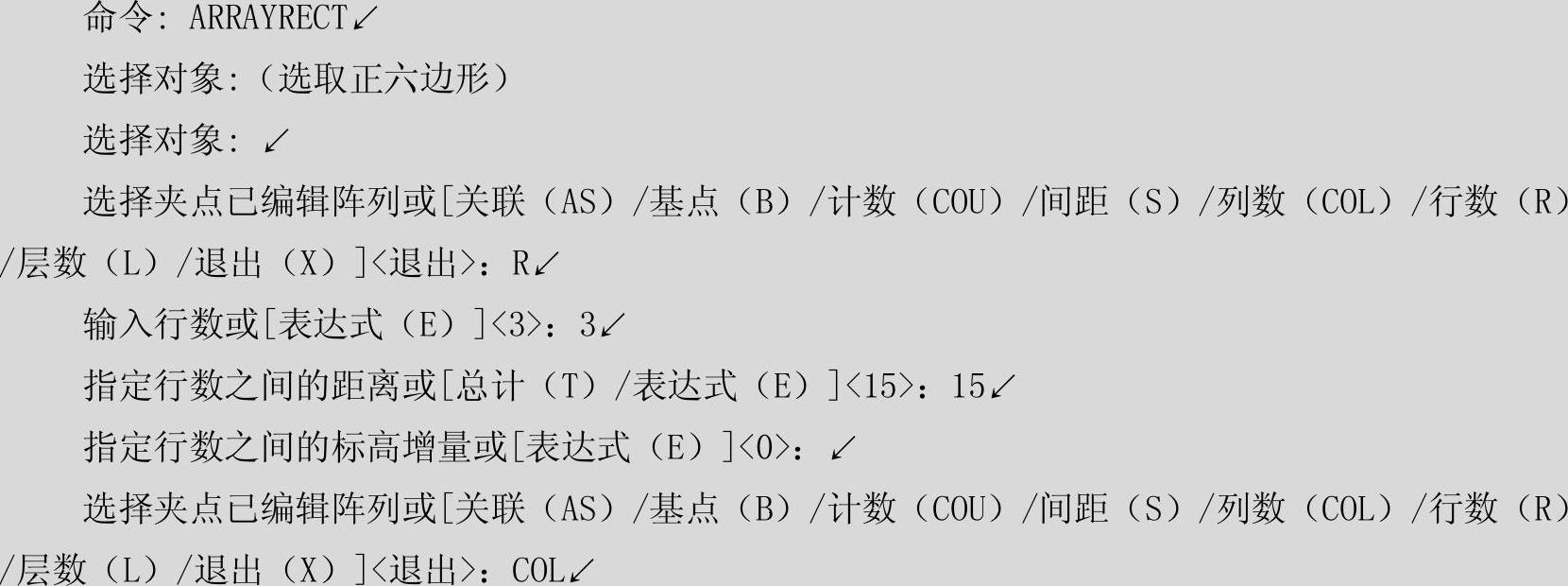

978-7-111-48872-9-Chapter04-169.jpg单击“默认”选项卡“修改”面板中的“阵列”按钮978-7-111-48872-9-Chapter04-170.jpg,选取正六边形,进行阵列,命令行提示与操作如下:



最终结果如图4-45所示。
