锁紧螺母实例详解

时间:2023-06-17 理论教育 版权反馈
【摘要】:绘制如图4-31所示的锁紧螺母零件图。图4-31 锁紧螺母零件图光盘路径光盘\动画演示\第4章\锁紧螺母.avi操作步骤设置绘图环境。在命令行中输入“LIMITS”命令设置图幅:297×210。命令行提示与操作如下:单击“默认”选项卡“图层”面板中的“图层特性”按钮,新建3个图层:第一图层命名为“粗实线”,线宽属性为0.3mm,其余属性默认。第三图层命名为“细实线”,颜色设为蓝色,其余属性默认。绘制螺母的中心线。将“粗实线”层置为当前层。

锁紧螺母实例详解

绘制如图4-31所示的锁紧螺母零件图

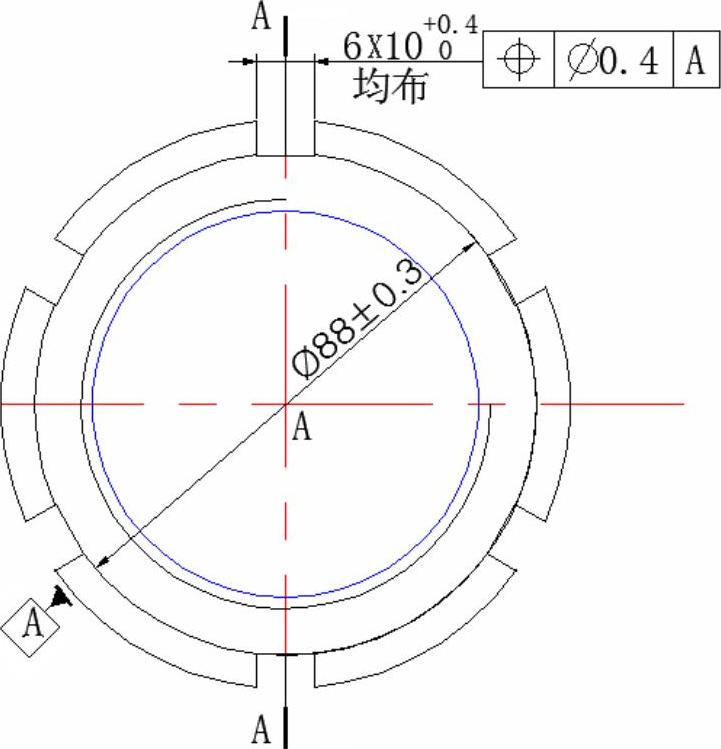

图4-31 锁紧螺母零件图

光盘路径

光盘\动画演示\第4章\锁紧螺母.avi

操作步骤

978-7-111-48872-9-Chapter04-106.jpg设置绘图环境

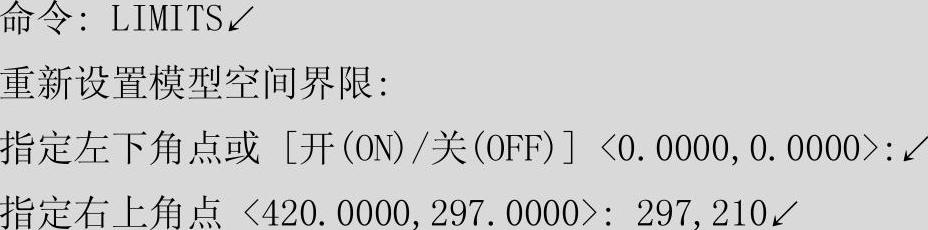

978-7-111-48872-9-Chapter04-107.jpg命令行中输入“LIMITS”命令设置图幅:297×210。命令行提示与操作如下:


978-7-111-48872-9-Chapter04-109.jpg单击“默认”选项卡“图层”面板中的“图层特性”按钮978-7-111-48872-9-Chapter04-110.jpg,新建3个图层:

第一图层命名为“粗实线”,线宽属性为0.3mm,其余属性默认。

第二图层命名为“中心线”,颜色设为红色,线型加载为CENTER,其余属性默认。

第三图层命名为“细实线”,颜色设为蓝色,其余属性默认。

978-7-111-48872-9-Chapter04-111.jpg绘制螺母的中心线。将“中心线”层置为当前层。单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter04-112.jpg,坐标点分别为{(50,170)(@120,0)}、{(110,110)(@0,120},结果如图4-32所示。

978-7-111-48872-9-Chapter04-113.jpg绘制螺母。将“粗实线”层置为当前层。

978-7-111-48872-9-Chapter04-114.jpg绘制圆。单击“默认’选项卡“绘图”面板中的“圆”按钮978-7-111-48872-9-Chapter04-115.jpg,以图4-35中两条中心线的交点为圆心,分别以50、44和36为半径绘制圆,结果如图4-33所示。

978-7-111-48872-9-Chapter04-116.jpg绘制螺纹牙底圆 将“细实线”层置为当前层。单击“默认”选项卡“绘图”面板中的“圆”按钮978-7-111-48872-9-Chapter04-117.jpg,以图4-32中两条中心线的交点为圆心,以34为半径绘制圆,结果如图4-34所示。

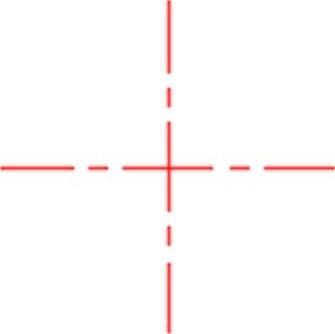

图4-32 绘制中心线

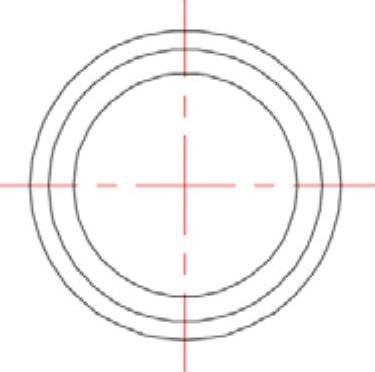

图4-33 绘制圆轮廓和牙顶圆

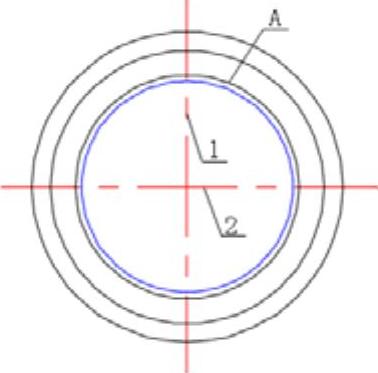

图4-34 绘制螺纹牙底圆后的图形

978-7-111-48872-9-Chapter04-121.jpg修剪螺纹牙底圆。单击“默认”选项卡“修改”面板中的“修剪”按钮978-7-111-48872-9-Chapter04-122.jpg,以图4-34中的中心线1和2为剪切边,对图4-34中圆A处进行修剪,结果如图4-35所示。

978-7-111-48872-9-Chapter04-123.jpg绘制圆螺母边缘的缺口。将“粗实线”层置为当前层。单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter04-124.jpg,起点坐标为(115,170),终点为与图4-35中外圆的交点,结果如图4-36所示。

978-7-111-48872-9-Chapter04-125.jpg镜像上一步绘制的直线。单击“修改”工具栏中的“镜像”按钮978-7-111-48872-9-Chapter04-126.jpg,以竖直中心线为镜像线,镜像图4-36中的直线1,结果如图4-37所示。

978-7-111-48872-9-Chapter04-127.jpg修剪圆弧。单击“默认”选项卡“修改”面板中的“修剪”按钮978-7-111-48872-9-Chapter04-128.jpg,以图4-37中的直线1和2为剪切边,修剪图4-37中圆弧AB和圆弧CD,结果如图4-38所示。(www.daowen.com)

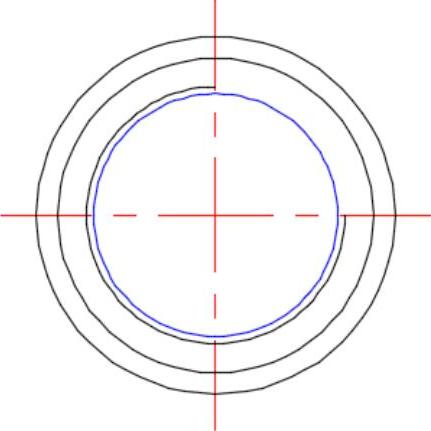

图4-35 修剪螺纹牙底圆后的图形

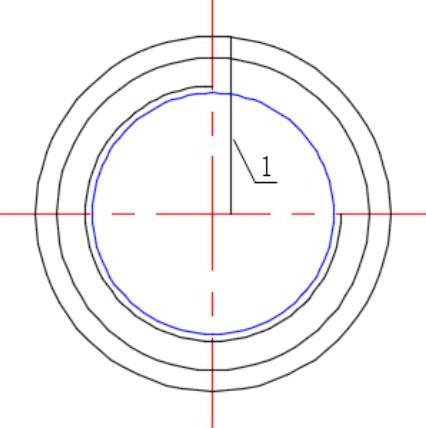

图4-36 绘制直线后的图形

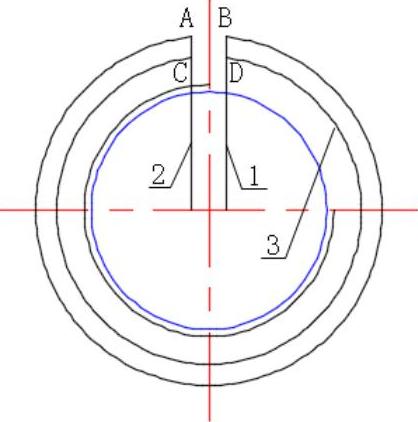

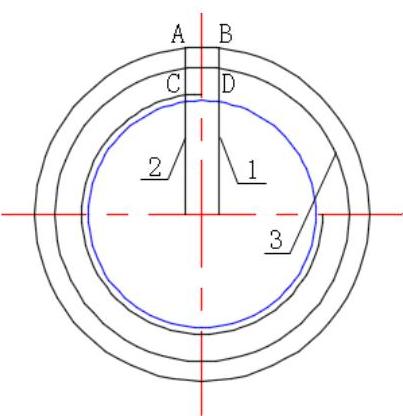

图4-37 镜像直线后的图形

978-7-111-48872-9-Chapter04-132.jpg绘制直线。单击“默认”选项卡“绘图”面板中的“直线”按钮978-7-111-48872-9-Chapter04-133.jpg,连接C、D点,结果如图4-39所示。

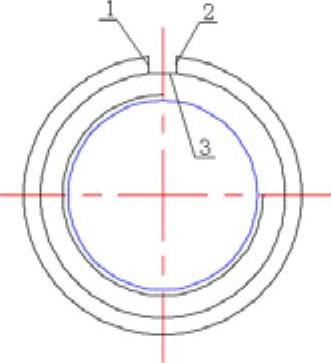

图4-38 修剪圆弧后的图形

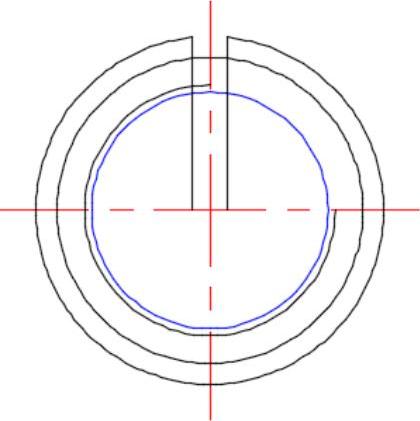

图4-39 绘制直线后的图形

978-7-111-48872-9-Chapter04-136.jpg修剪直线。单击“默认”选项卡“修改”面板中的“修剪”按钮978-7-111-48872-9-Chapter04-137.jpg,以图4-38中的圆3为修剪边,修剪图4-38圆3内部的直线1、2,结果如图4-40所示。

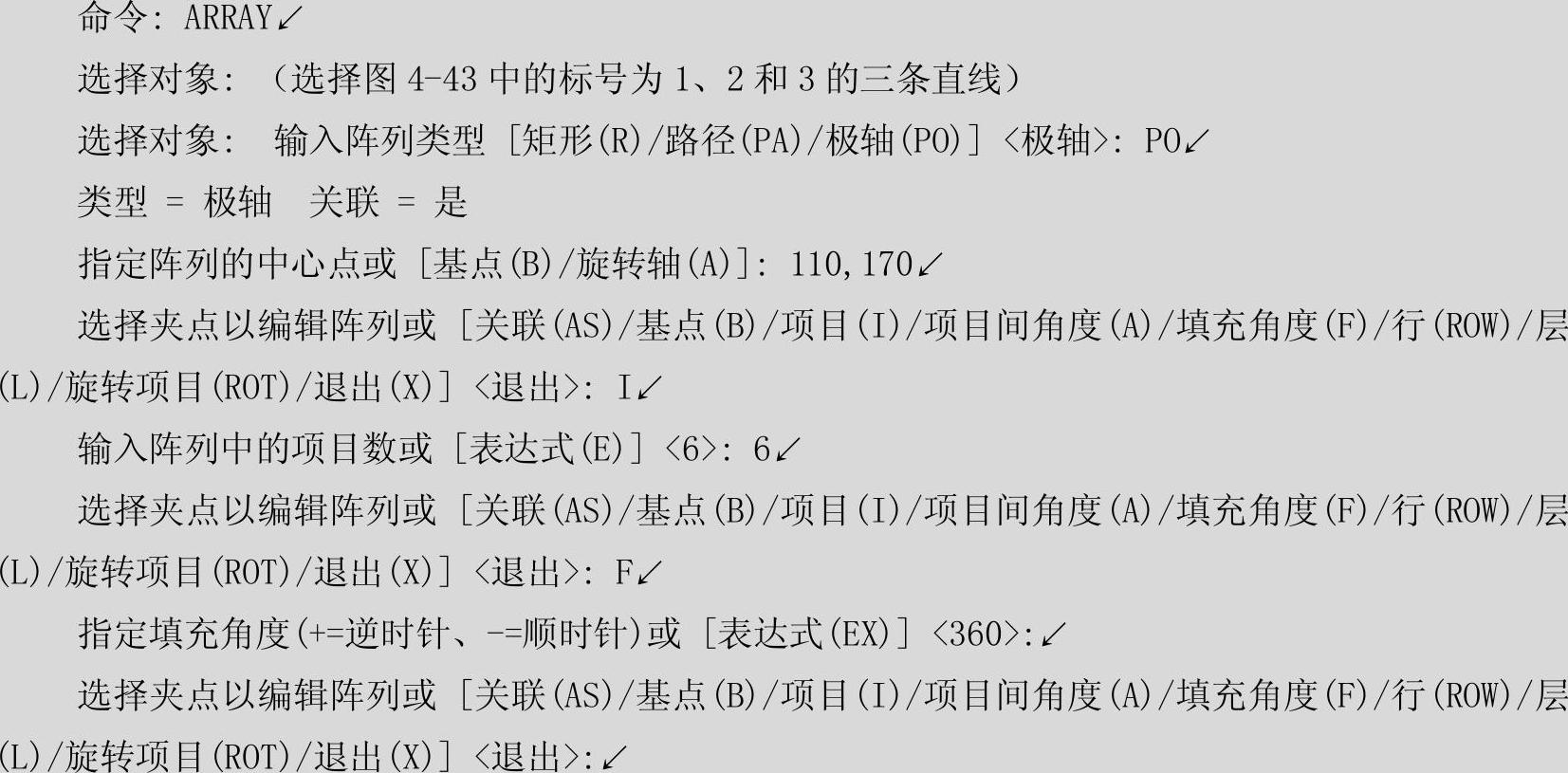

978-7-111-48872-9-Chapter04-138.jpg选取圆螺母边缘的缺口,进行阵列处理,命令行提示与操作如下:


提示

在AutoCAD 2015中可以使用“ARRAYCLASSIC”命令,系统弹出“阵列”对话框,如图4-41所示。


图4-40 修剪后的图形

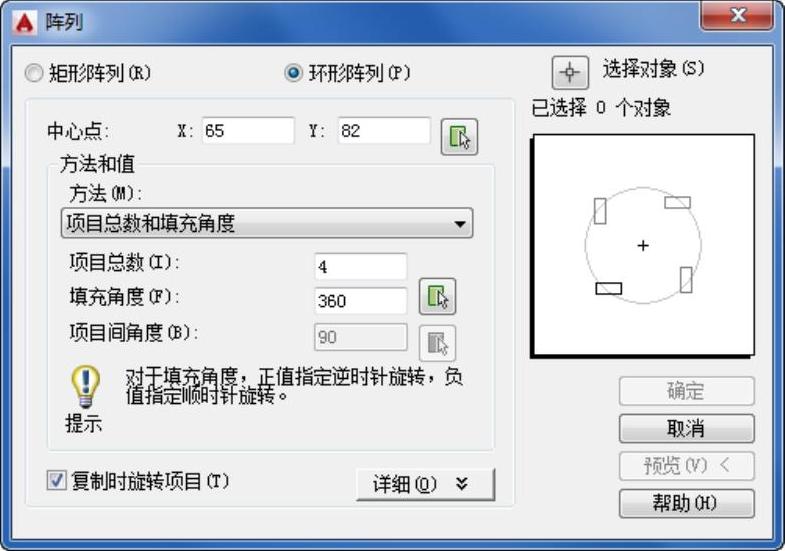

图4-41 设置好的“阵列”对话框

结果如图4-42所示。

978-7-111-48872-9-Chapter04-142.jpg修剪圆弧。单击“修改”工具栏中的“修剪”按钮978-7-111-48872-9-Chapter04-143.jpg,依次修剪阵列圆螺母边缘缺口处,结果如图4-43所示。


图4-42 阵列后的图形

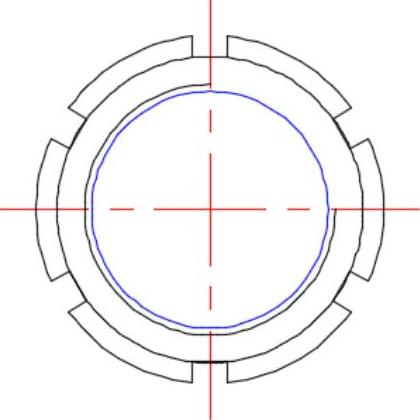

图4-43 修剪后的图形
