如图3-38所示，可以根据三环旗的不同部分建立4个图层来绘制这个图形。最后通过特性选项板来修改三环的颜色。绘制过程中要用到直线、多段线、圆环、镜像等命令。
图3-38 三环旗
光盘路径
光盘\动画演示\第3章\三环旗.avi
操作步骤
建立4个图层。单击“默认”选项卡“图层”面板中的“图层特性”按钮

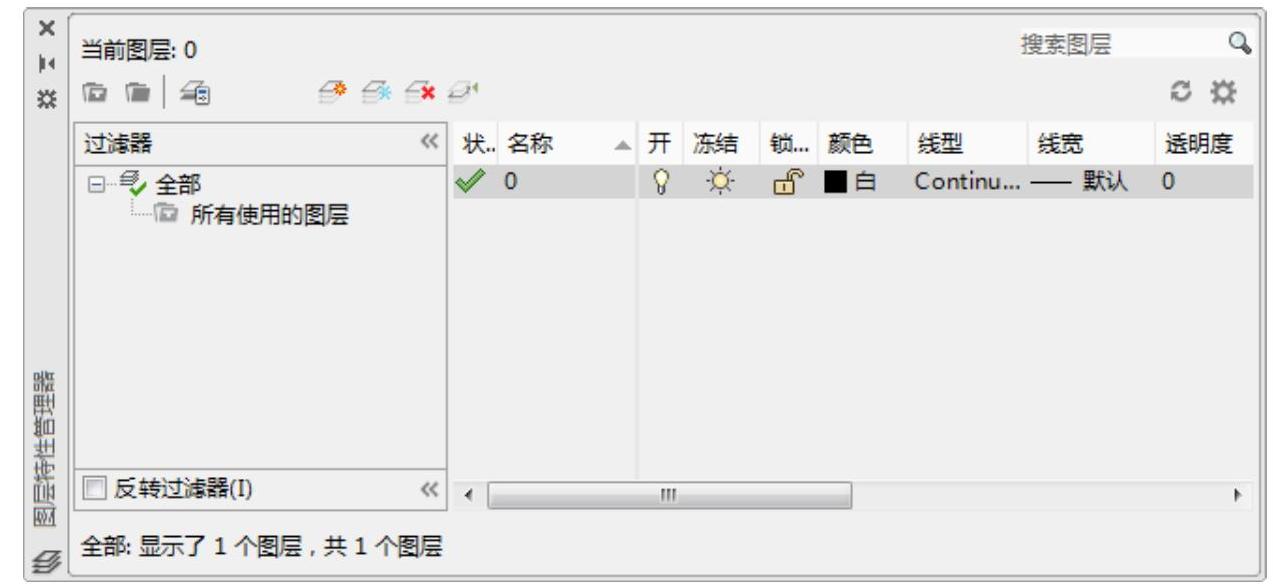

，弹出“图层特性管理器”对话框（或者单击标准工具栏中的“图层特性管理器”图标也可），如图3-39所示。
图3-39 “图层特性管理器”对话框
单击“新建”按钮
创建新图层，新图层的特性将继承0层的特性或继承已选择的某一图层的特性。新图层默认名为“图层1”，显示在中间的图层列表中，将其更名为“旗尖”，紧接着重复上述方法，又建立了一个新图层“图层2”，将其更名为“旗杆”，方法同上，建立“旗面”层和“三环”层。这样就建立了4个新图层，此时，选中“旗尖”层，单击“颜色”下的色块形图标，将弹出“选择颜色”对话框，如图3-40所示。单击灰色色块，按下“确定”按钮后，回到“图层特性管理器”对话框，此时，“旗尖”层的颜色变为灰色。
选中“旗杆”层，用同样的方法将颜色改为红色，单击“线宽”下的线宽值，将弹出“线宽”对话框，如图3-41所示，单击0.4mm的线宽，按下“确定”按钮后，回到“图层特性管理器”对话框。用同样的方法将“旗面”层的颜色设置为黑色，线宽设置为默认值，将“三环”层的颜色设置为蓝色。整体设置如下：

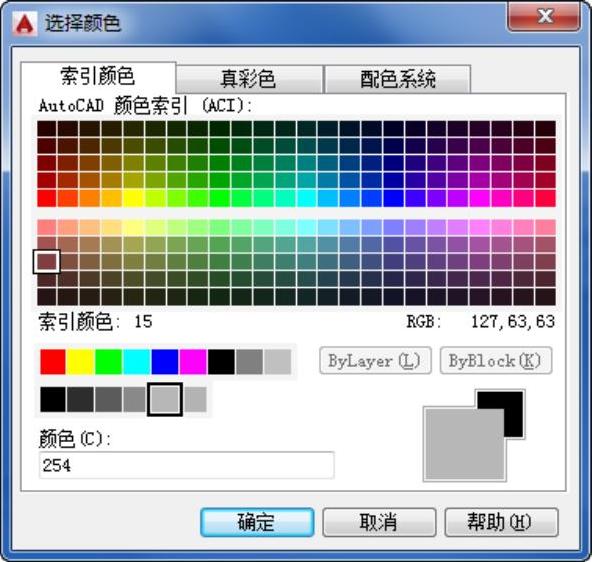

图3-40 “选择颜色”对话框
图3-41 “线宽”对话框
● 旗尖层：线型为CONTINOUS，颜色为灰色，线宽为默认值。
● 旗杆层：线型为CONTINOUS，颜色为红色，线宽为0.4mm。
● 旗面层：线型为CONTINOUS，颜色为黑色，线宽为默认值。
● 三环层：线型为CONTINOUS，颜色为蓝色，线宽为默认值。

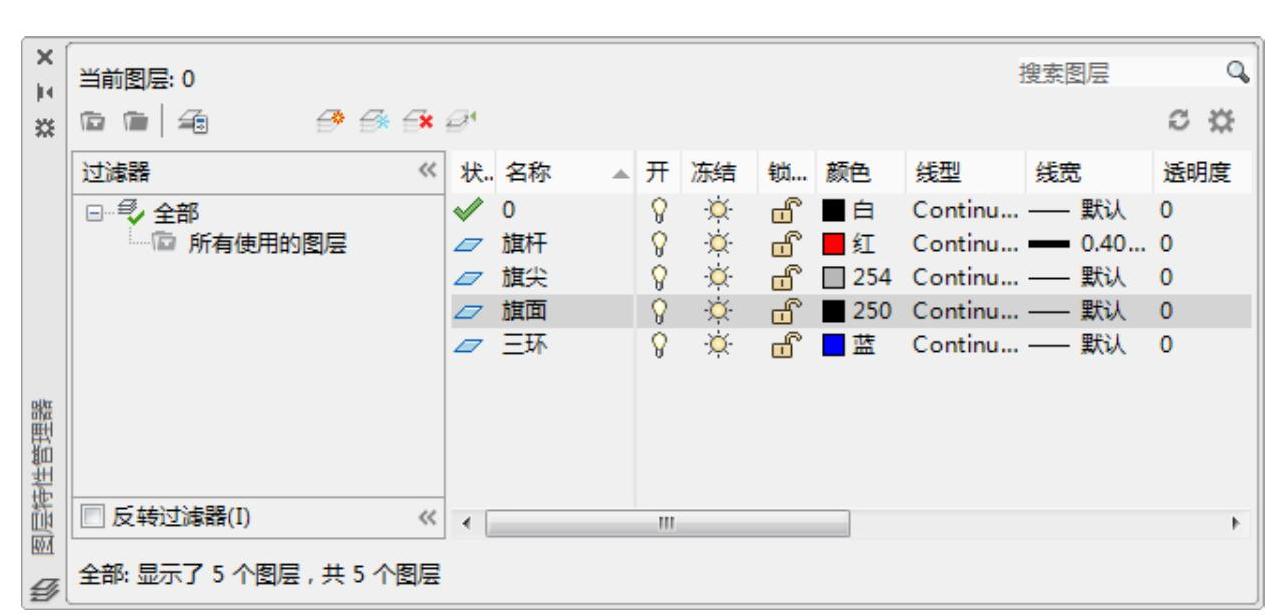

设置完成的“图层特性管理器”对话框如图3-42所示。
图3-42 “图层特性管理器”对话框
绘制辅助图线。单击“默认”选项卡“绘图”面板中的“直线”按钮
，绘制一条倾斜直线，作为辅助线。
绘制灰色的旗尖。将“旗尖”层设置为当前层。

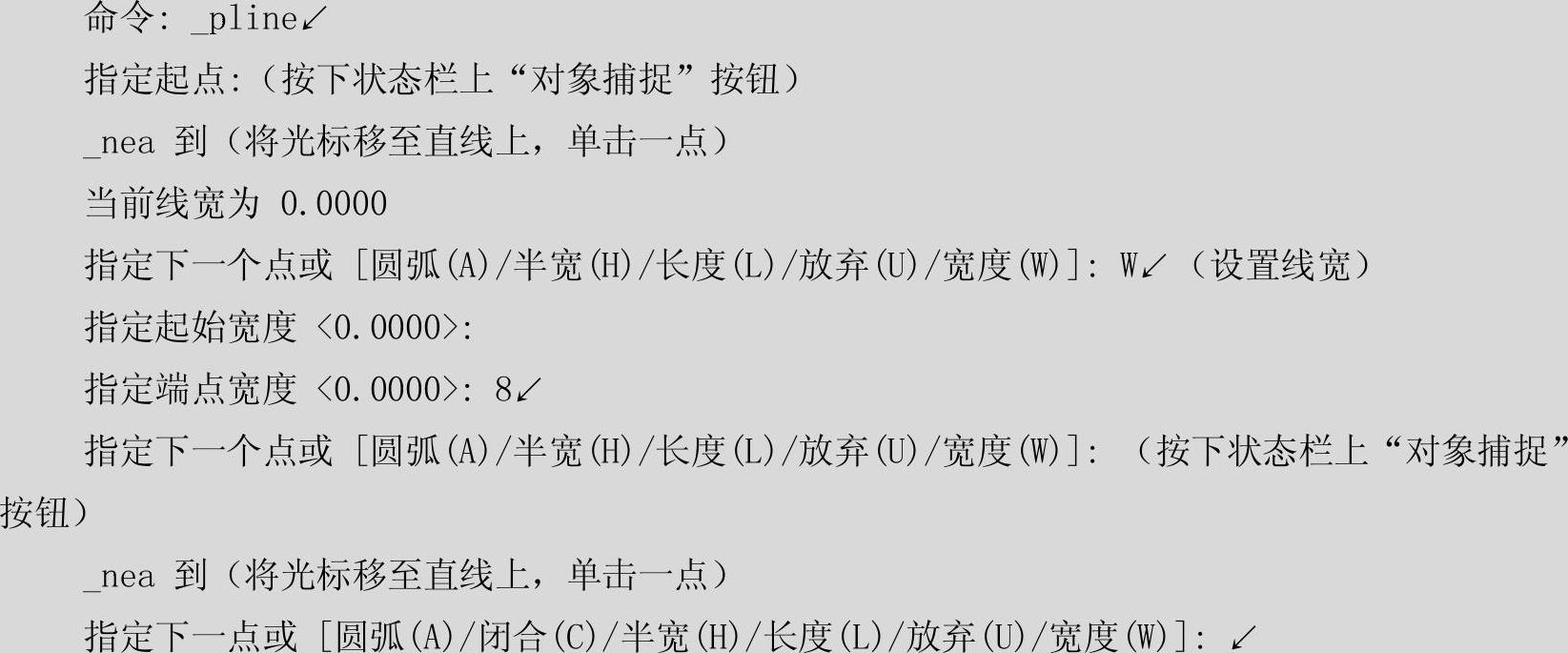

单击“默认”选项卡“绘图”面板中的“多段线”按钮
，命令行提示与操作如下：
单击“修改”工具栏中的“镜像”按钮
，命令行提示与操作如下：
结果如图3-43所示。
绘制红色的旗杆。将“旗杆”层设置为当前层。(https://www.daowen.com)
单击’默认“选项卡“绘图”面板中的“直线”按钮

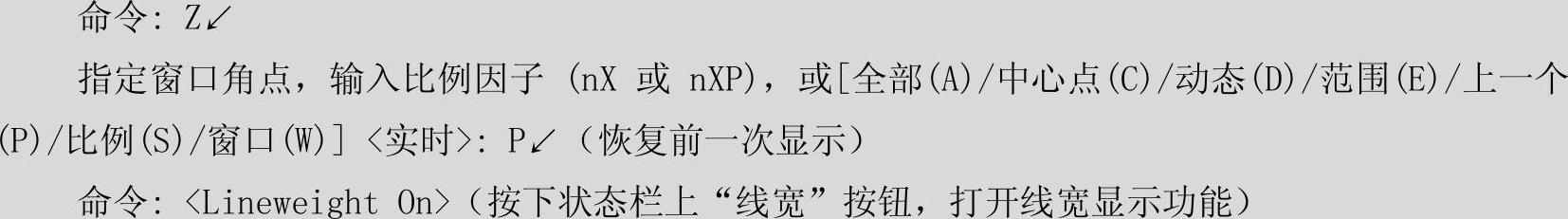

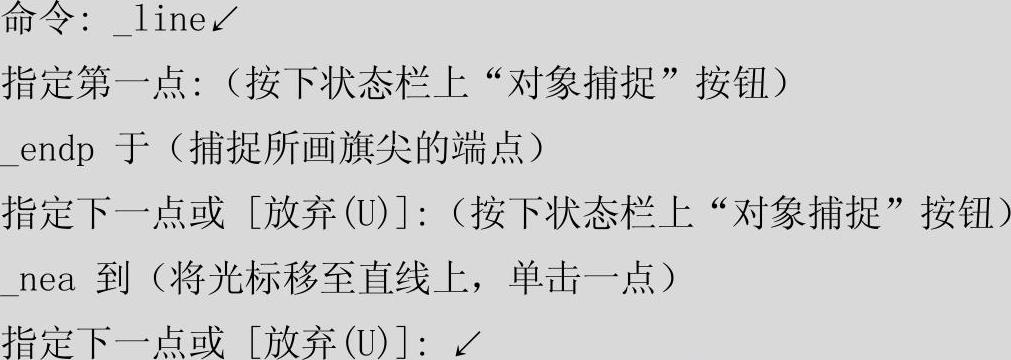

，命令行提示与操作如下：
单击“修改”工具栏中的“删除”按钮
，删除辅助线。绘制完此步后的图形如图3-44所示。

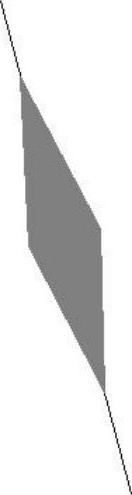

图3-43 灰色的旗尖

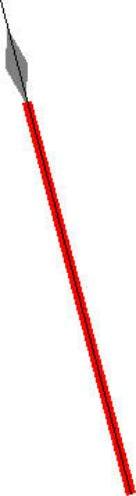

图3-44 绘制红色的旗杆后的图形
绘制黑色的旗面。将“旗面”层设置为当前层。单击“默认“选项卡“绘图”面板中的“多段线”按钮

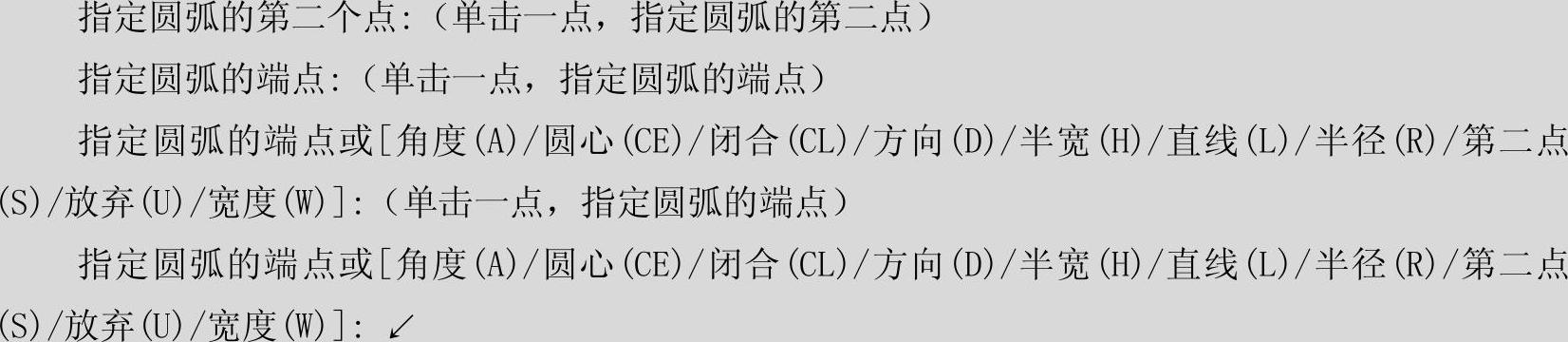

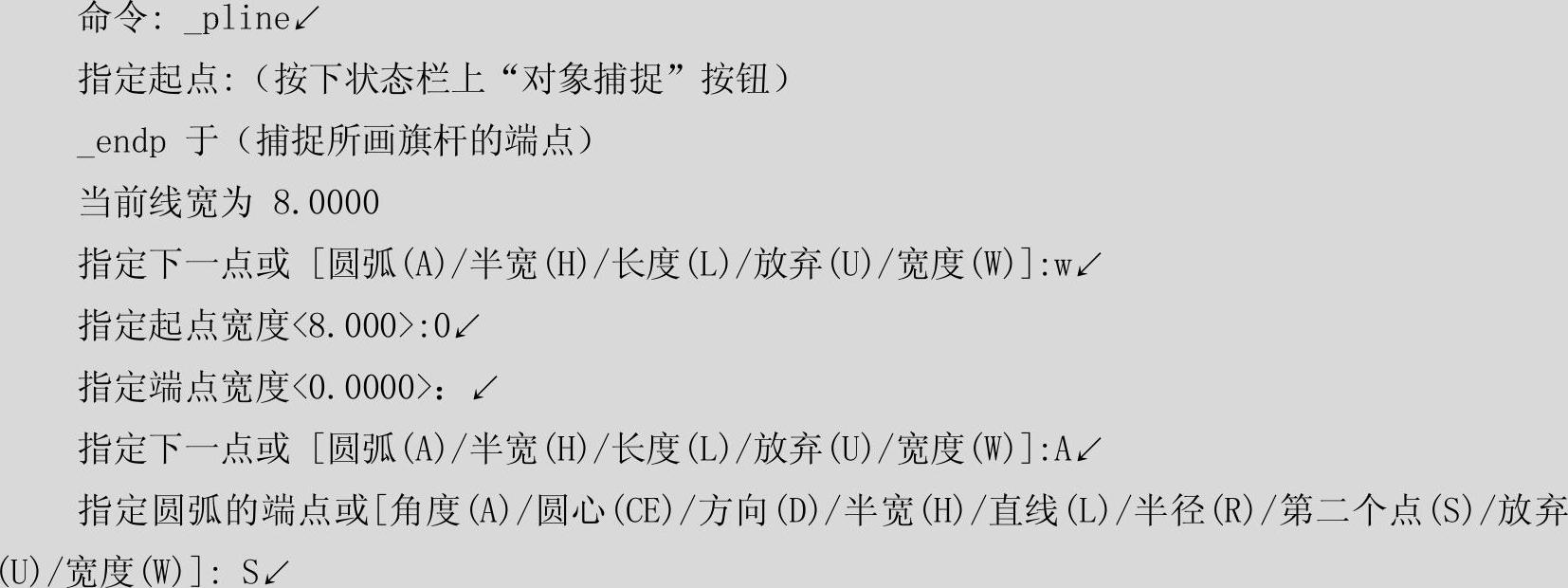

，绘制旗面，命令行提示与操作如下：
相同方法绘制另一条旗面边线。
注意
随后学习中，有一个更简单的命令COPY可以完成此步操作，请注意体会。
单击“绘图”工具栏中的“直线”按钮

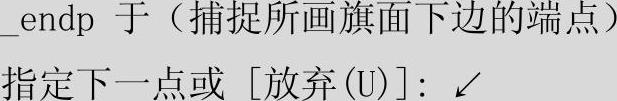

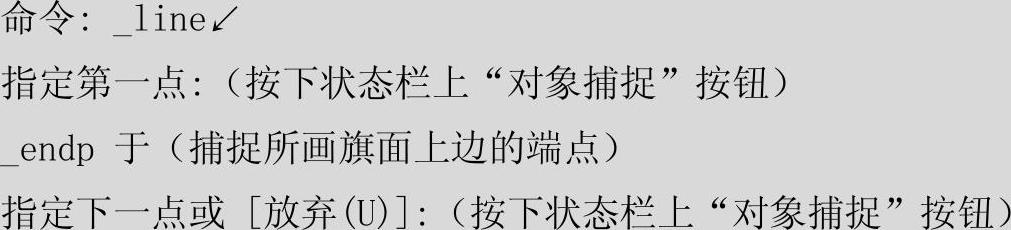

，命令行提示与操作如下：

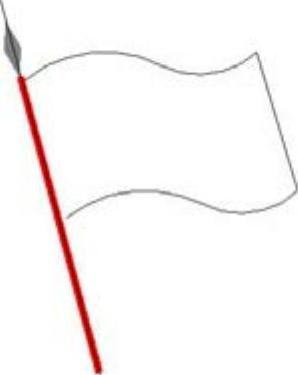

绘制完此步后的图形如图3-45所示。

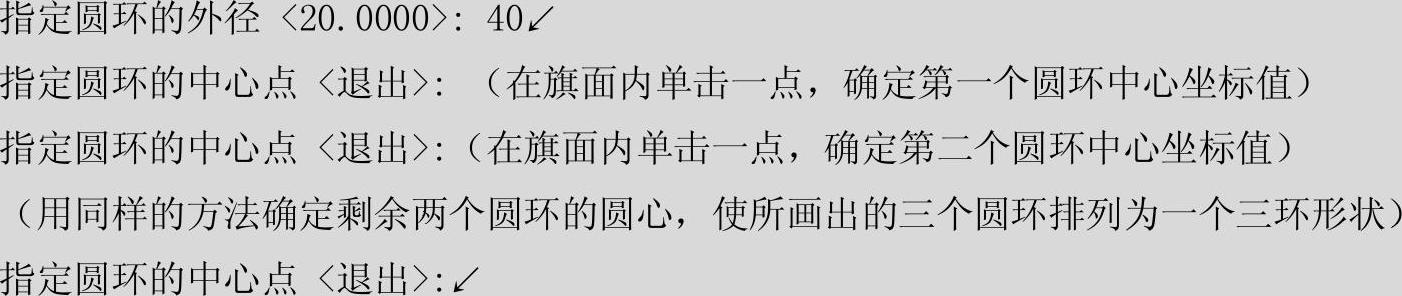

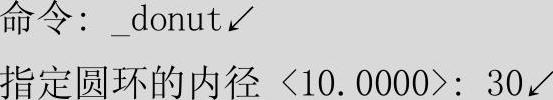

绘制三个蓝色的圆环。将“三环”层设置为当前层，选择“默认“选项卡“绘图”面板中的“圆环”按钮，命令行提示与操作如下：
图3-45 绘制红色的旗面后的图形
将绘制的3个圆环分别修改为三种不同的颜色。单击第二个圆环。
回车后，系统弹出“特性”对话框，如图3-46所示，其中列出了该圆环所在的图层、颜色、线型、线宽等基本特性及其几何特性，单击“颜色”选项，在表示颜色的色块后出现一个
按钮，单击此按钮，出现颜色选项，从中选择洋红色，如图3-47所示。单击“关闭”按钮退出。用同样的方法，将另一个圆环的颜色修改为绿色。

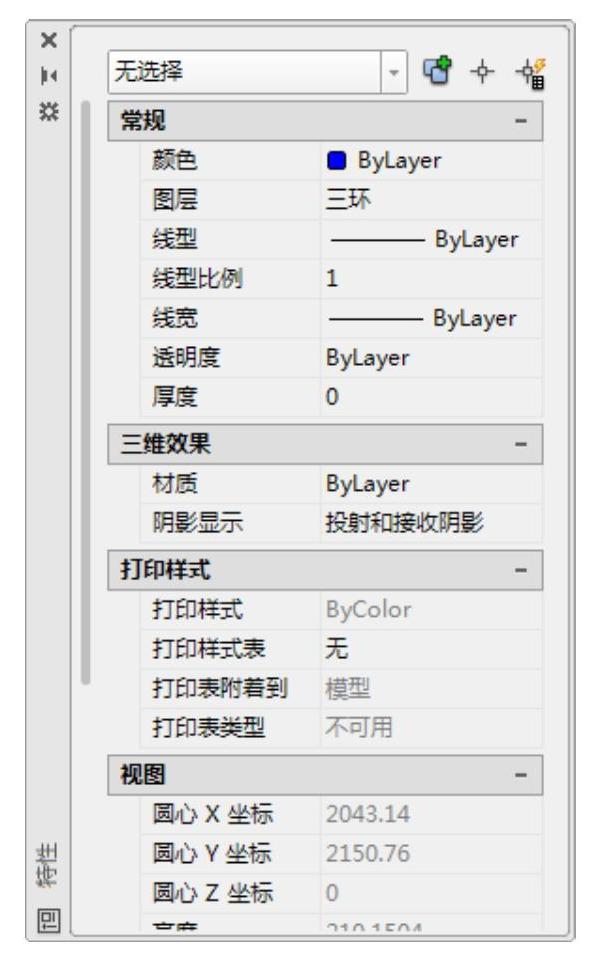

图3-46 “特性”对话框 最终绘制的结果如图3-38所示。

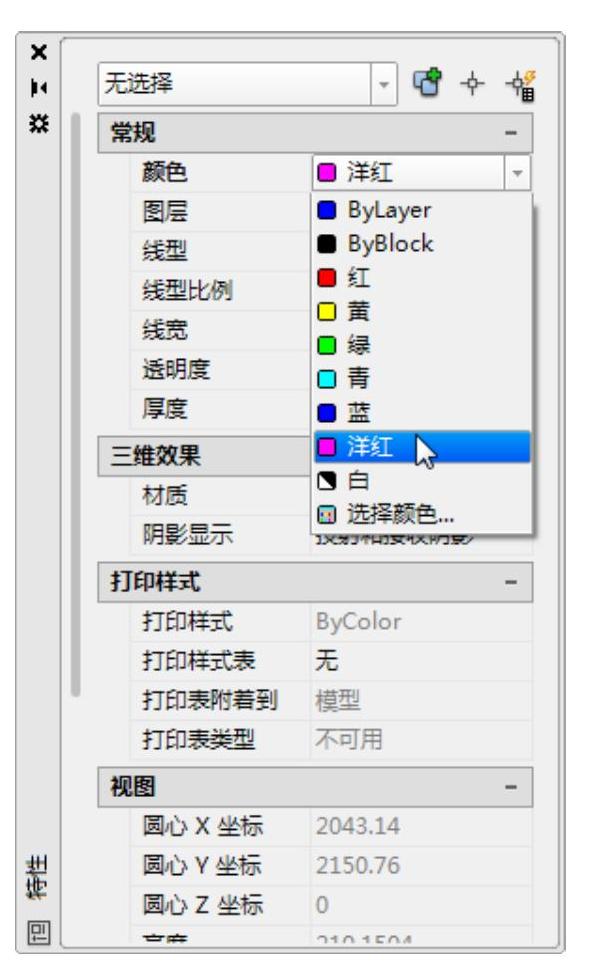

图3-47 单击“颜色”选项
