所谓视图，就是必须有特定的放大倍数、位置及方向。改变视图最一般的方法就是利用“缩放”和“平移”命令，可以在绘图区域放大或缩小图像显示，或者改变观察位置。缩放并不改变图形的绝对大小，只是在图形区域内改变视图的大小。AutoCAD提供了多种缩放视图的方法，下面以动态缩放为例介绍缩放的操作方法。

1.执行方式

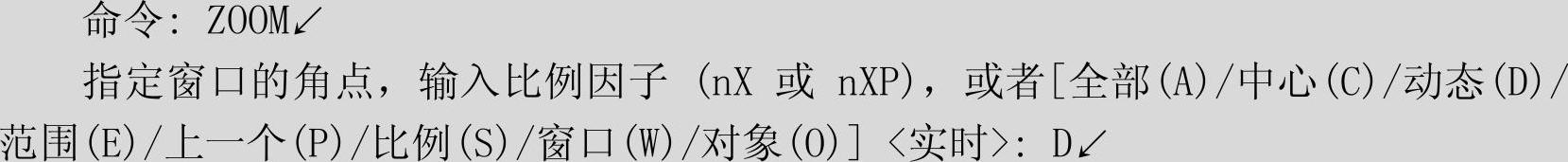

命令行：ZOOM。

菜单：“视图”→“缩放”→“动态”。

工具栏：“标准”→“缩放”→“动态缩放”按钮。

功能区：单击“视图”选项卡“导航”面板上的“范围”下拉菜单中的“动态缩放”按钮。

2.操作格式

(www.daowen.com)

执行上述命令后，系统弹出一个图框。选取动态缩放前的画面呈绿色点线。如果动态缩放的图形显示范围与选取动态缩放前的范围相同，则此框与边线重合而不可见。重生成区域的四周有一个蓝色虚线框，用来标记虚拟屏幕。

这时，如果线框中有一个“×”，如图3-35a所示，就可以拖动线框并将其平移到另外一个区域。如果要放大图形到不同的放大倍数，按下鼠标，“×”就会变成一个箭头，如图3-35b所示。这时左右拖动边界线就可以重新确定视口的大小。缩放后的图形如图3-35c所示。

另外，还有实时缩放、窗口缩放、比例缩放、中心缩放、全部缩放、缩放对象、缩放上一个和范围缩放，操作方法与动态缩放类似，这里不再赘述。

图3-35 动态缩放

图3-35动态缩放（续）
