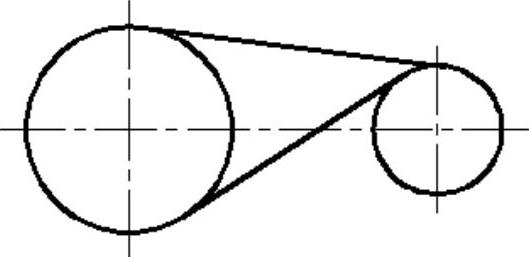

绘制圆的公切线如图3-27所示。

图3-27 圆公切线

光盘路径

光盘\动画演示\第3章\绘制圆公切线.avi

操作步骤

单击“默认”选项卡“图层”面板中的“图层特性”按钮，新建两个图层。中心线层：线型为CENTER，其余属性默认。粗实线层：线宽为0.30mm，其余属性默认。

将“中心线层”设置为当前层，单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制适当长度的垂直相交中心线，结果如图3-28所示。

将“粗实线层”设置为当前层，单击“默认”选项卡“绘图”面板中的“圆”按钮，绘制图形轴孔部分。绘制圆时，分别以水平中心线与竖直中心线交点为圆心，以适当半径绘制两个圆，结果如图3-29所示。

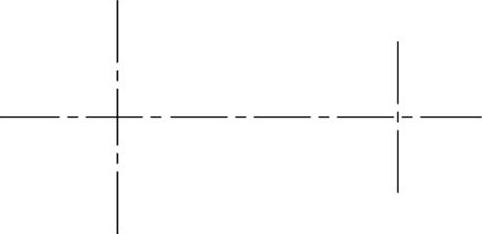

图3-28 绘制中心线

(www.daowen.com)

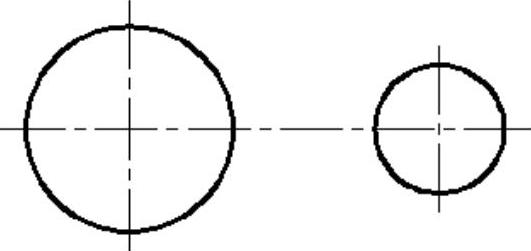

图3-29 绘制圆

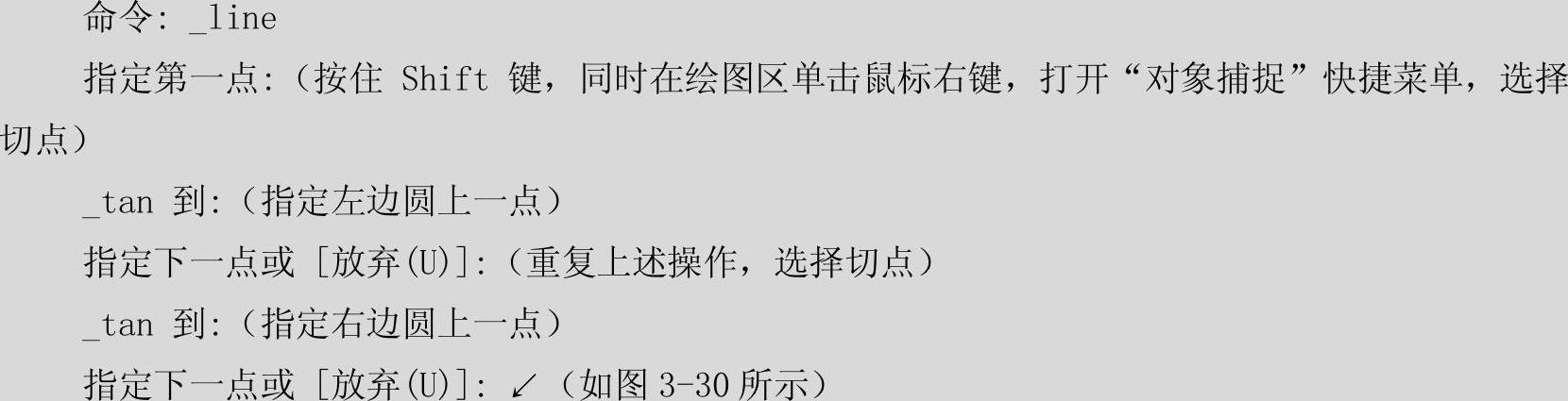

单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制公切线，命令行提示与操作如下：

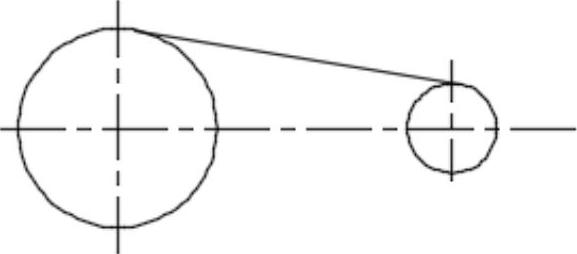

图3-30 绘制切线

单击“绘图”工具栏中的“直线”按钮，绘制公切线。同样利用“捕捉到切点”捕捉切点，图3-31所示为捕捉第二个切点的情形。

系统自动捕捉到切点的位置，最终结果如图3-27所示。

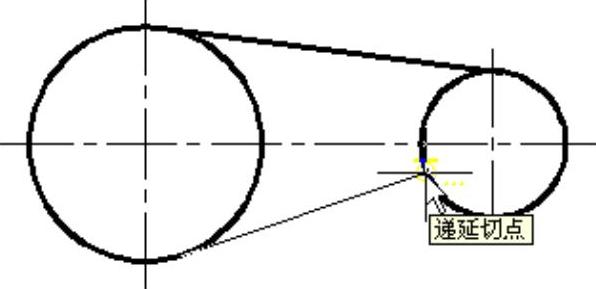

图3-31 捕捉切点

提示

不管用户指定圆上哪一点作为切点，系统都会自动根据圆的半径和指定的大致位置确定准确的切点，并且根据大致的指定点与内外切点的距离，依据距离趋近原则判断是绘制外切线还是内切线。
