利用图层命令绘制如图3-12所示的泵轴零件图。

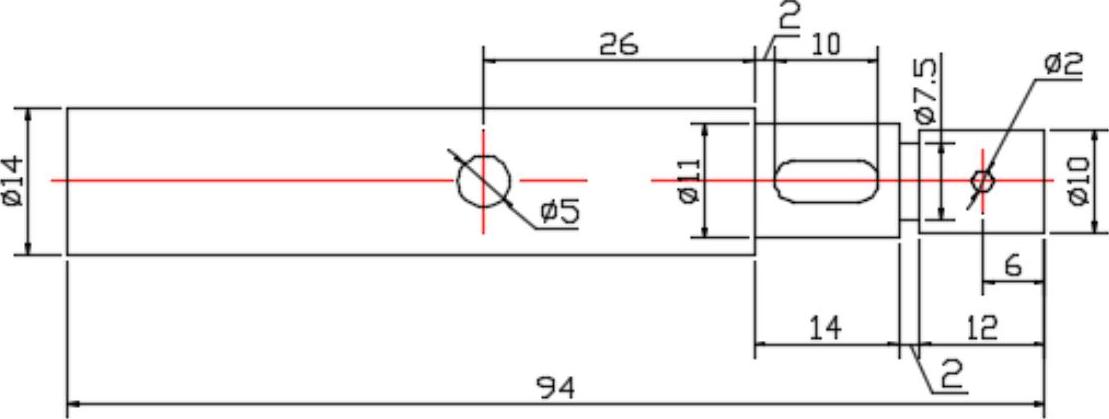

图3-12 泵轴零件图

光盘路径

光盘\动画演示\第3章\泵轴零件图.avi

操作步骤

单击“默认”选项卡“图层”面板下拉菜单中的“图层特性”按钮，弹出“图层特性管理器”对话框。

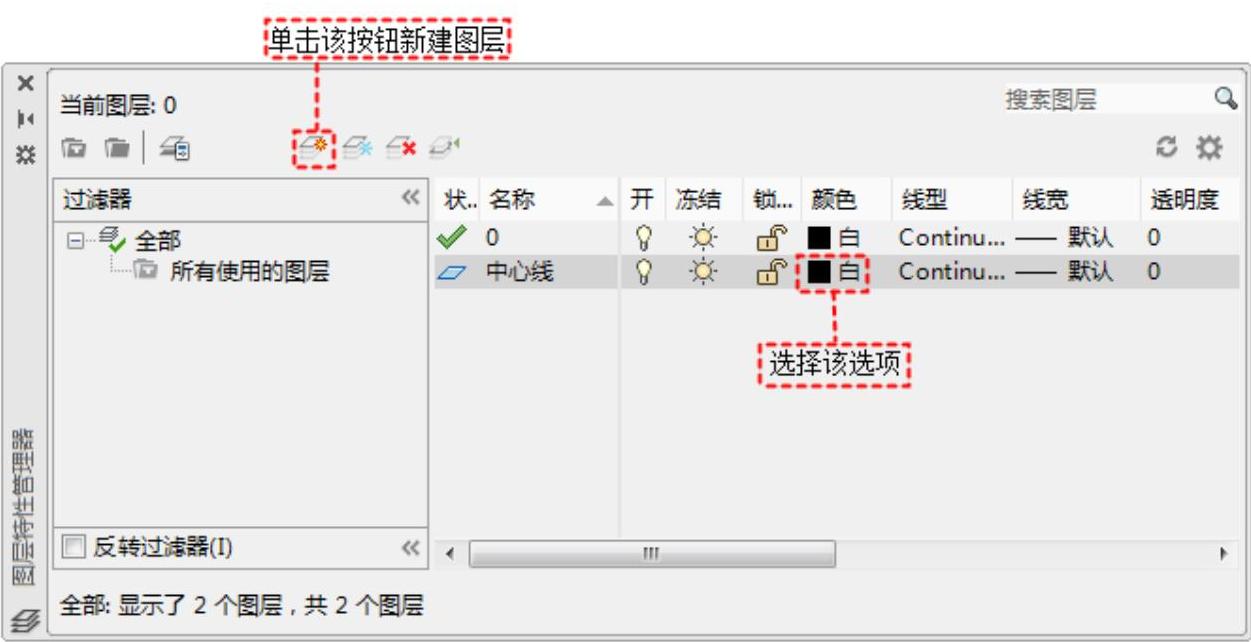

单击“新建图层”按钮创建一个新层，把该层的名称由默认的“图层1”改为“中心线”，如图3-13所示。

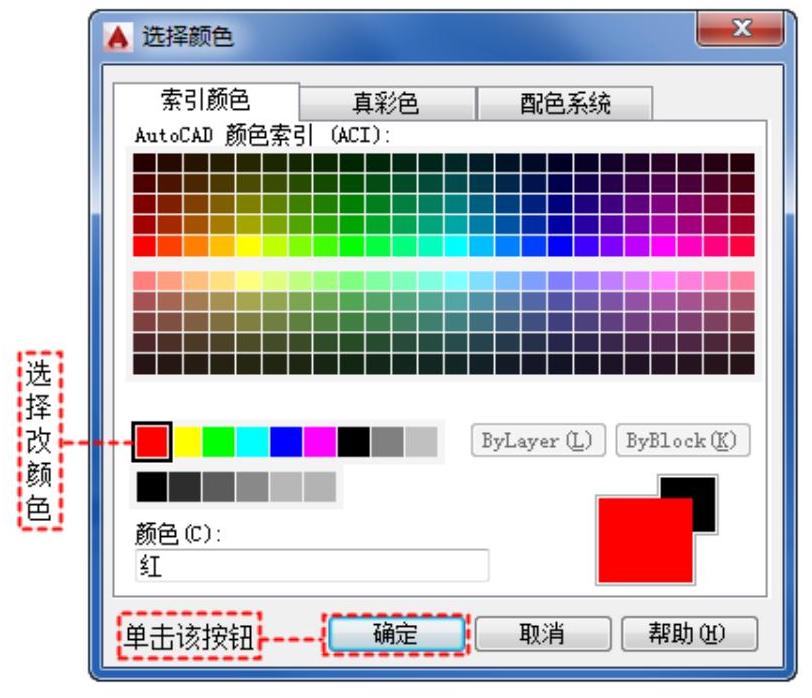

单击“中心线”层对应的“颜色”项，弹出“选择颜色”对话框，选择红色为该层颜色，如图3-14所示。

图3-13 更改图层名

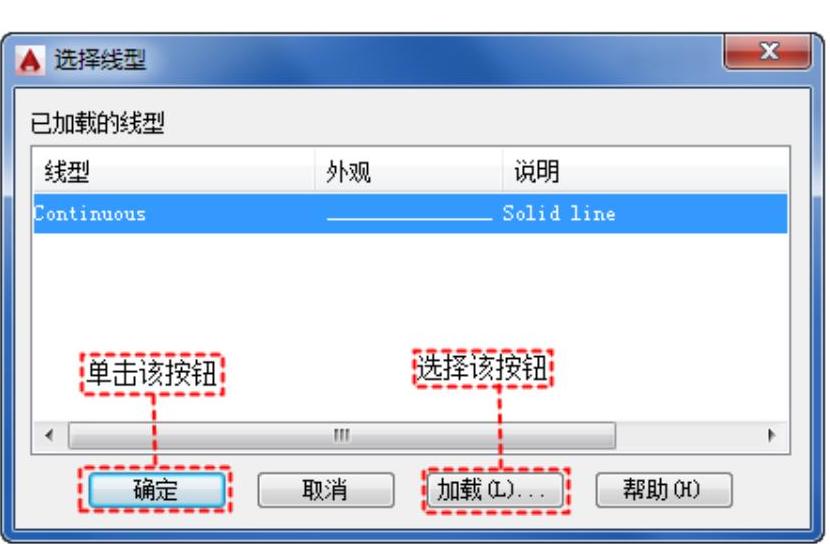

单击“中心线”层对应的“线型”项，弹出“选择线型”对话框，如图3-15所示。

图3-14 选择颜色

图3-15 选择线型

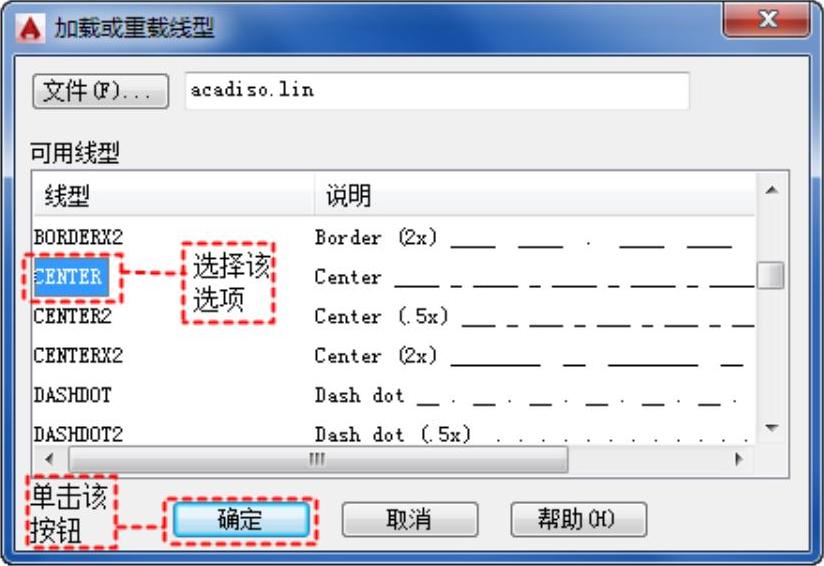

在“选择线型”对话框中单击“加载”按钮，弹出“加载或重载线型”对话框，选择CENTER（点画线）线型，如图3-16所示。单击“确定”按钮退出。

在“选择线型”对话框中选择CENTER为该层线型，单击“确定”按钮返回“图层特性管理器”对话框。

单击“中心线”层对应的“线宽”项，弹出“线宽”对话框，选择0.09mm线宽，如图3-17所示。设置完成后单击“确定”按钮。

用相同的方法再建立两个新层，分别命名为“轮廓线”和“尺寸线”。“轮廓线”层的颜色设置为黑色，线型为Continuous（实线），线宽为0.30mm。“尺寸线”层的颜色设置为蓝色，线型为Continuous，线宽为0.09mm。3个图层均处于打开、解冻和解锁状态，各项设置如图3-18所示。

选中“中心线”层，单击“置为当前”按钮，将其设置为当前层，然后单击“确定”按钮关闭“图层特性管理器”对话框。

绘制泵轴的中心线。单击“默认”选项卡“绘图”面板中的“直线”按钮，坐标分别为{（65，130）（170，130）}、{（110，135）（110，125）}、{（158，133）（158，127）}，结果如图3-19所示。

(www.daowen.com)

图3-16 加载新线型

图3-17 选择线宽

图3-18 设置图层

图3-19 绘制中心线

单击“默认”选项卡“图层”面板中“图层”下拉列表的下三角按钮，将“轮廓线”层置为当前层，并在其上绘制主体图形：

单击“默认”选项卡“绘图”面板中的“矩形”按钮，绘制左端φ14轴段，角点坐标为（70，123）（@66，14）。

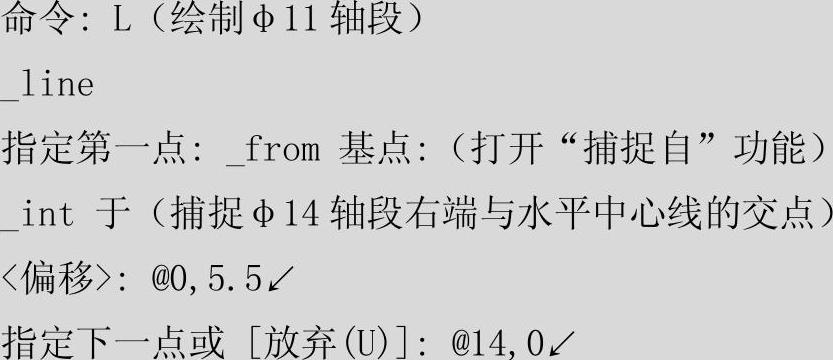

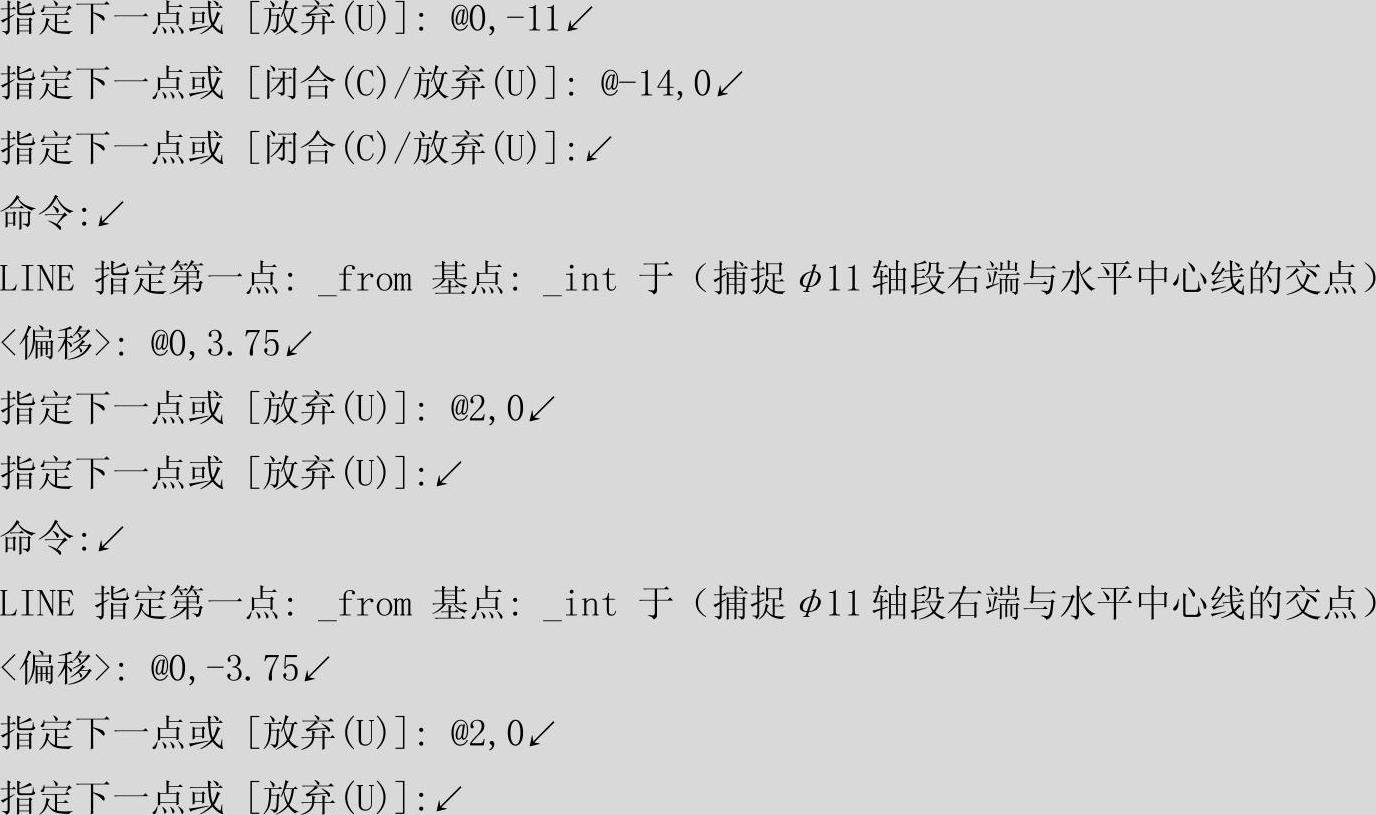

单击“默认”选项卡“绘图”面板中的“直线”按钮，命令行提示与操作如下：

单击“默认”选项卡“绘图”面板中的“矩形”按钮，绘制右端φ10轴段，角点坐标为（152，125）（@12，10），结果如图3-20所示。

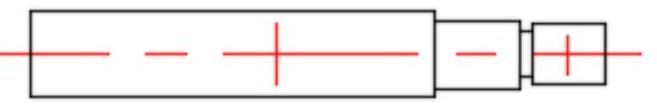

图3-20 泵轴的外轮廓线

绘制泵轴的孔及键槽。

单击“默认”选项卡“绘图”面板中的“圆”按钮，以左端中心线的交点为圆心，绘制直径为5的圆；重复“圆”命令，以右端中心线的交点为圆心，绘制直径为2的圆。

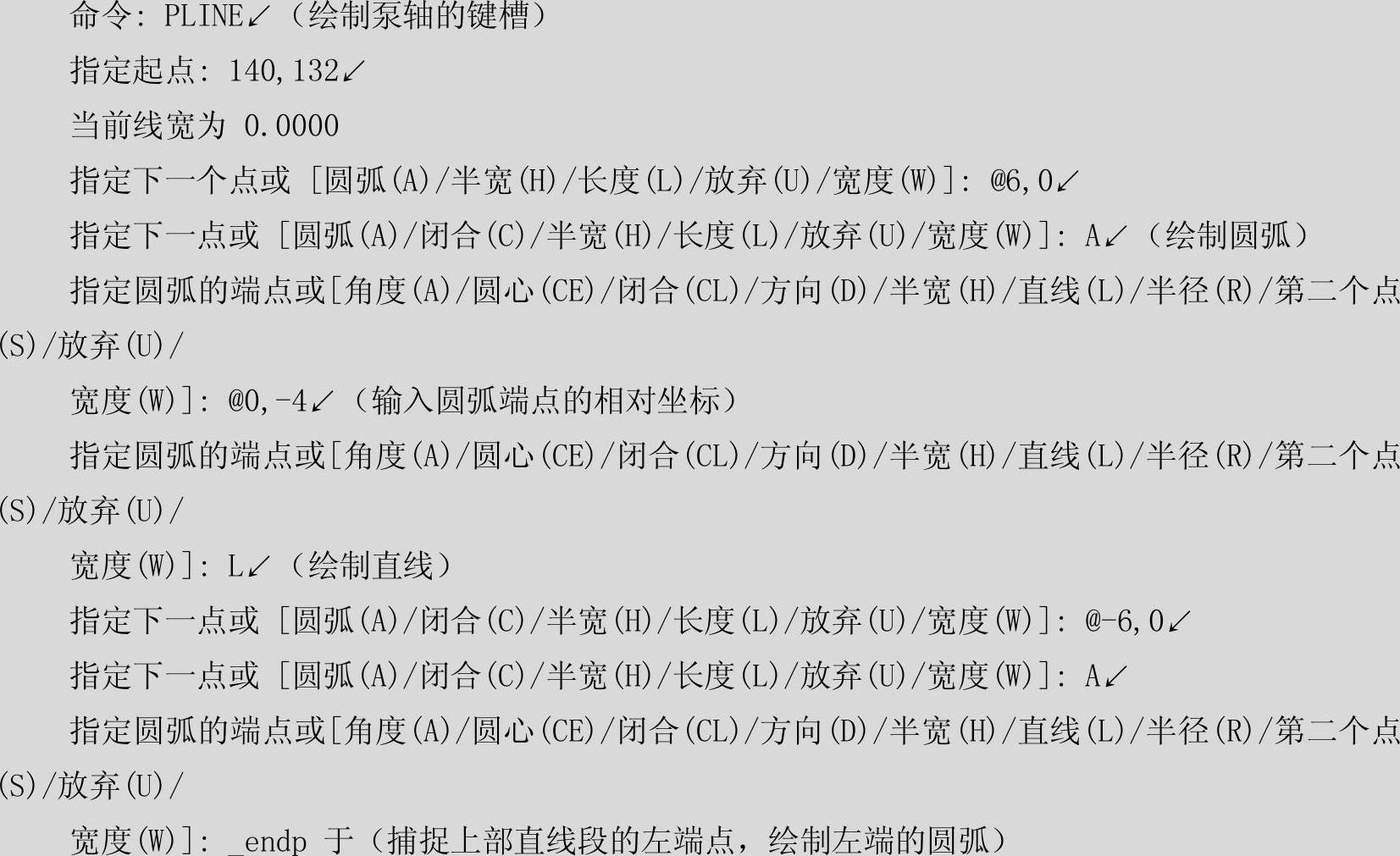

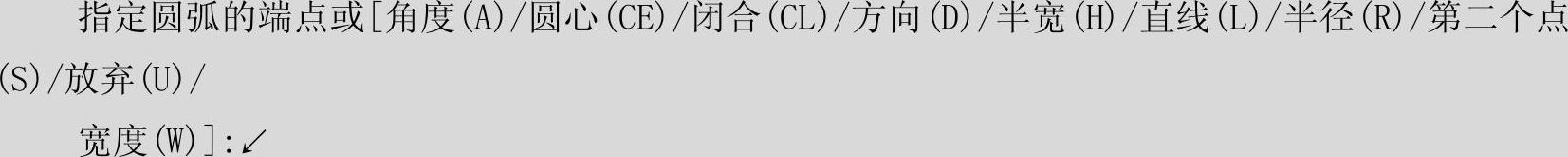

单击“默认”选项卡“绘图”面板中的“多段线”按钮，命令行提示与操作如下：

将“尺寸线”层设置为当前尺寸，并在“尺寸线”层上进行尺寸标注（后面讲述）。最终结果如图3-12所示。
