绘制如图2-69所示的滚花零件。

光盘路径

光盘\动画演示\第2章\滚花零件.avi

操作步骤

单击“默认”选项卡“绘图”面板中的“矩形”按钮，绘制一个角点坐标分别为（190，30）和（150，170）的矩形；单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制5条线段，端点坐标分别是{（190，170）、（195，165）、}、{（195，35）、（190，30）}、{（195，165）、（195，35}{（10，150）、（150，150）}和{（10，50）、（150，50）}，如图2-70所示。

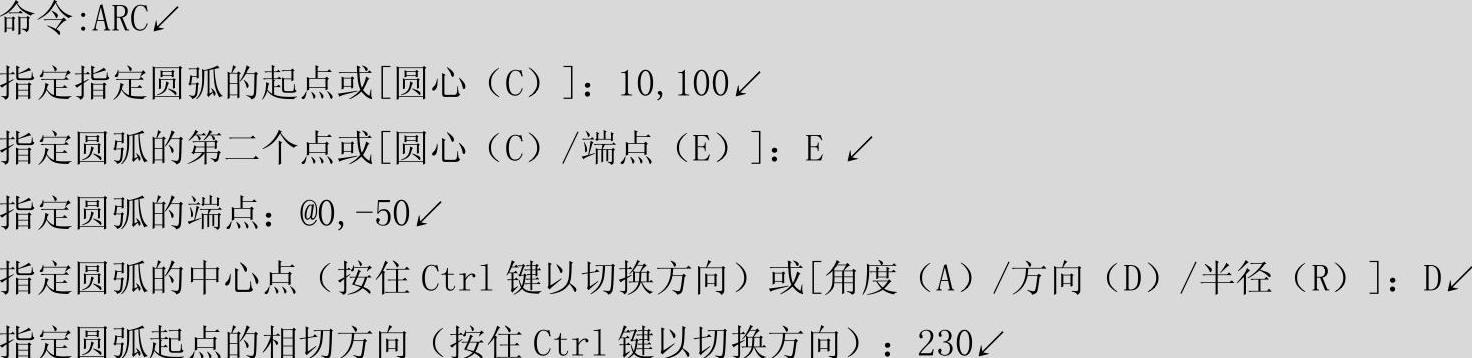

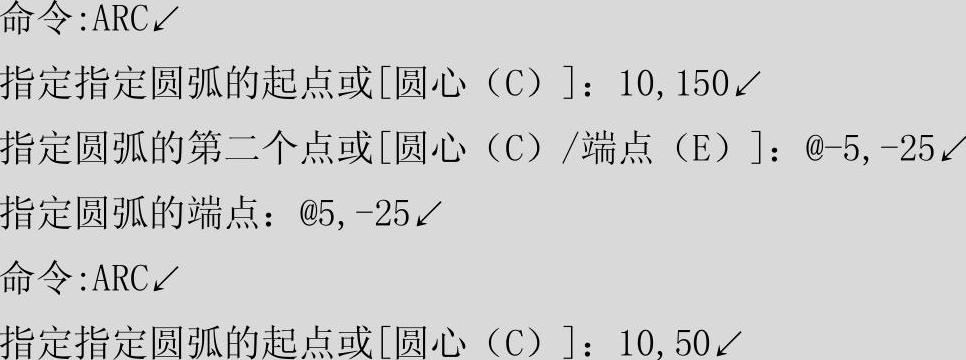

单击“默认”选项卡“绘图”面板中的“圆弧”按钮，绘制零件断裂部分示意线，命令行提示与操作如下：

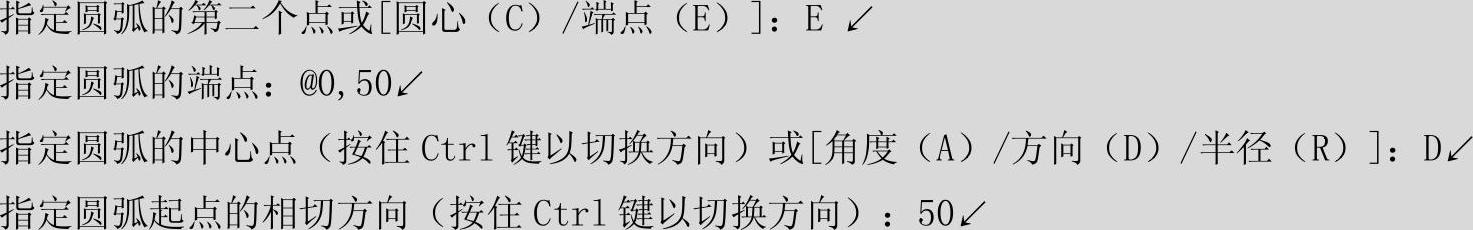

重复“圆弧”命令，绘制另外一条圆弧，如图2-71所示。命令行提示与操作如下：

图2-69 滚花零件

图2-70 绘制主体

(www.daowen.com)

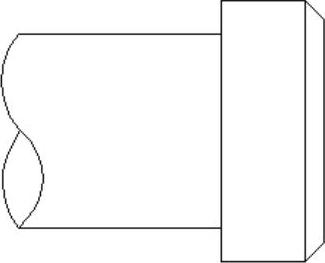

图2-71 绘制断裂线

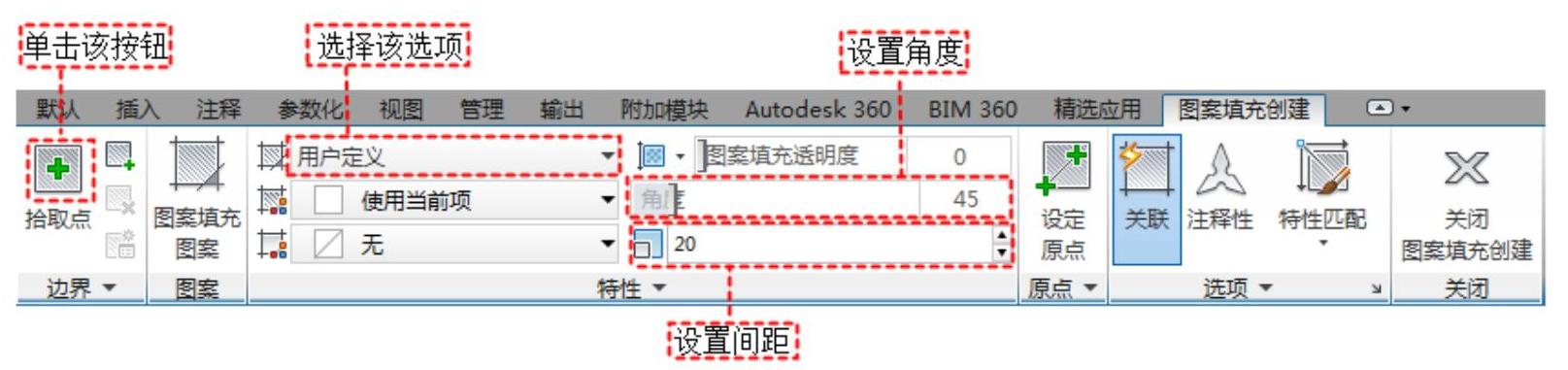

填充断面。单击“默认”选项卡“绘图”面板中的“图案填充”按钮，系统弹出“图案填充创建”选项卡，在“特性”面板的“图案填充类型”下拉列表框中选择“用户定义”选项，“角度”设置为45，“间距”设置为20，如图2-72所示。

图2-72 图案填充设置

单击“拾取点”按钮，系统切换到绘图平面，在断面处拾取一点，如图2-73所示。单击鼠标右键，系统弹出右键快捷菜单，选择“确认”命令，如图2-74所示。填充结果如图2-75所示。

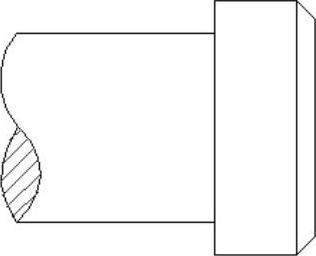

图2-73 拾取点

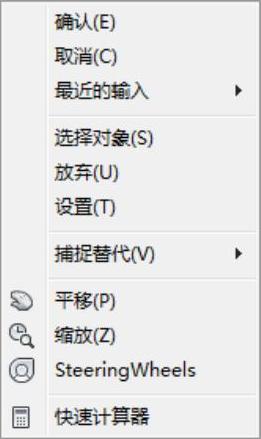

图2-74 右键快捷菜单

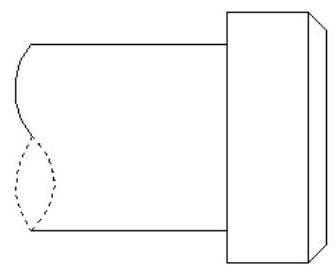

绘制滚花表面。重新输入图案填充命令，弹出“图案填充创建”选项卡，在“特性”面板的“图案填充类型”下拉列表框中选择“用户定义”选项，“角度”设置为45，“间距”设置为10，选中“双叉线”复选框。单击“拾取点”按钮，选择边界对象，选中的对象亮显，如图2-76所示。单击鼠标右键，系统弹出右键快捷菜单，选择“确认”命令，最终绘制的图形如图2-69所示。

图2-75 填充结果

图2-76 选择边界对象
