操作方法:图案填充优化技巧

1.执行方式

命令行:BHATCH。

菜单:“绘图”→“图案填充”。



2.操作格式

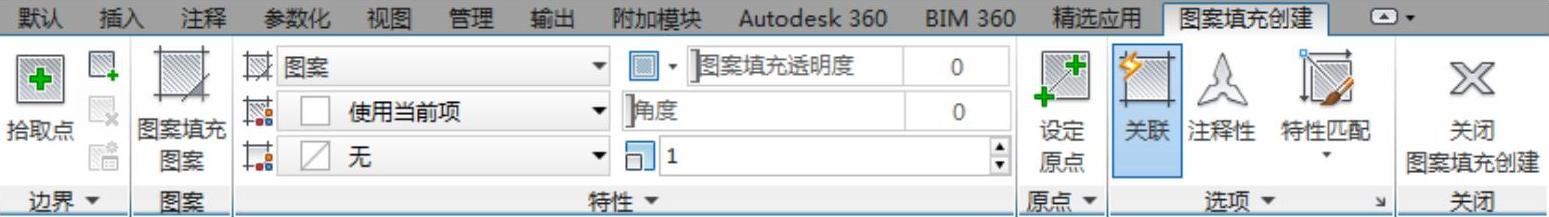

在打开功能区的操作界面下执行上述命令后系统打开图2-57所示的“图案填充创建”选项卡,各面板中的按钮含义如下:


图2-57 “图案填充创建”选项卡

(1)“边界”面板:

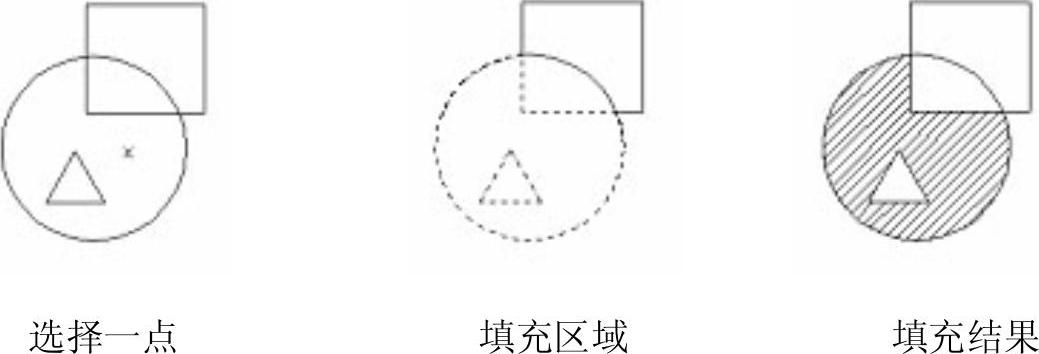

1)拾取点:通过选择由一个或多个对象形成的封闭区域内的点,确定图案填充边界(如图2-58所示)。指定内部点时,可以随时在绘图区域中单击鼠标右键以显示包含多个选项的快捷菜单。


图2-58 边界确定

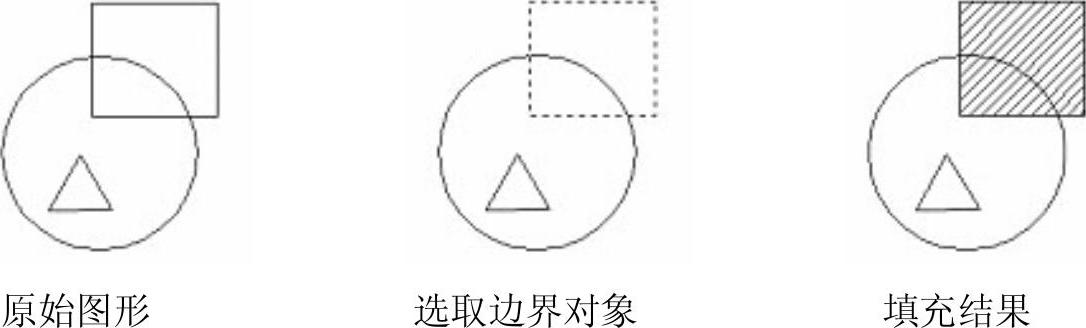

2)选择边界对象:指定基于选定对象的图案填充边界。使用该选项时,不会自动检测内部对象,必须选择选定边界内的对象,以按照当前孤岛检测样式填充这些对象(如图2-59所示)。


图2-59 选取边界对象

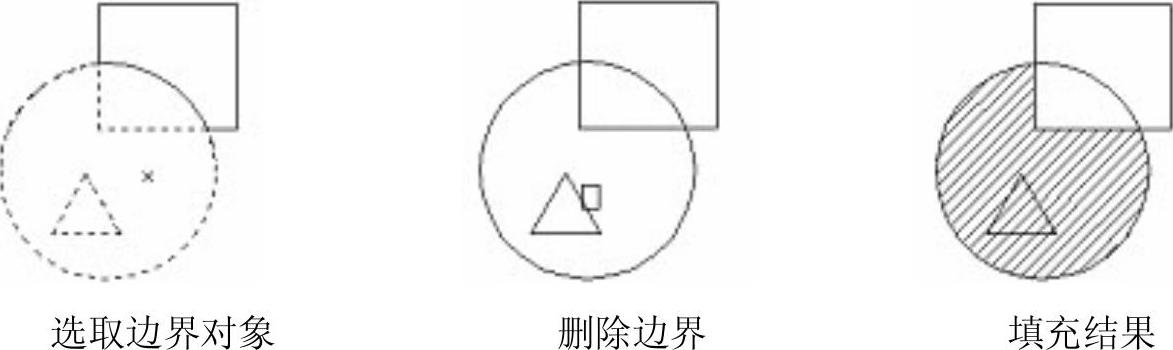

3)删除边界对象:从边界定义中删除之前添加的任何对象(如图2-60所示)。


图2-60 删除“岛”后的边界

4)重新创建边界:围绕选定的图案填充或填充对象创建多段线或面域,并使其与图案填充对象相关联(可选)。

5)显示边界对象:选择构成选定关联图案填充对象的边界的对象,使用显示的夹点可修改图案填充边界。

6)保留边界对象:指定如何处理图案填充边界对象。选项包括

①不保留边界(仅在图案填充创建期间可用)不创建独立的图案填充边界对象。

②保留边界-多段线(仅在图案填充创建期间可用)创建封闭图案填充对象的多段线。③保留边界-面域(仅在图案填充创建期间可用)创建封闭图案填充对象的面域对象。④选择新边界集:指定对象的有限集(称为边界集),以便通过创建图案填充时的拾取点进行计算。

(2)“图案”面板:显示所有预定义和自定义图案的预览图像。

(3)“特性”面板:

1)图案填充类型:指定是使用纯色、渐变色、图案还是用户定义的填充。

2)图案填充颜色:替代实体填充和填充图案的当前颜色。

3)背景色:指定填充图案背景的颜色。

4)图案填充透明度:设定新图案填充或填充的透明度,替代当前对象的透明度。

5)图案填充角度:指定图案填充或填充的角度。

6)填充图案比例:放大或缩小预定义或自定义填充图案。

7)相对图纸空间(仅在布局中可用):相对于图纸空间单位缩放填充图案。使用此选项,可以很容易地做到以适合于布局的比例显示填充图案。

8)双叉线(仅当“图案填充类型”设定为“用户定义”时可用):将绘制第二组直线与原始直线成90°角,从而构成交叉线。

9)ISO笔宽(仅对于预定义的ISO图案可用):基于选定的笔宽缩放ISO图案。

(4)“原点”面板:

1)设定原点:直接指定新的图案填充原点。

2)左下:将图案填充原点设定在图案填充边界矩形范围的左下角。

3)右下:将图案填充原点设定在图案填充边界矩形范围的右下角。

4)左上:将图案填充原点设定在图案填充边界矩形范围的左上角。(www.daowen.com)

5)右上:将图案填充原点设定在图案填充边界矩形范围的右上角。

6)中心:将图案填充原点设定在图案填充边界矩形范围的中心。

7)使用当前原点:将图案填充原点设定在HPORIGIN系统变量中存储的默认位置。

8)存储为默认原点:将新图案填充原点的值存储在HPORIGIN系统变量中。

(5)“选项”面板:

1)关联:指定图案填充或填充为关联图案填充。关联的图案填充或填充在用户修改其边界对象时将会更新。

2)注释性:指定图案填充为注释性。此特性会自动完成缩放注释过程,从而使注释能够以正确的大小在图纸上打印或显示。

3)特性匹配:

①使用当前原点:使用选定图案填充对象(除图案填充原点外)设定图案填充的特性。②使用源图案填充的原点:使用选定图案填充对象(包括图案填充原点)设定图案填充的特性。

4)允许的间隙:设定将对象用作图案填充边界时可以忽略的最大间隙。默认值为0,此值指定对象必须封闭区域而没有间隙。

5)创建独立的图案填充:控制当指定了几个单独的闭合边界时,是创建单个图案填充对象,还是创建多个图案填充对象。

6)孤岛检测:

①普通孤岛检测:从外部边界向内填充。如果遇到内部孤岛,填充将关闭,直到遇到孤岛中的另一个孤岛。

②外部孤岛检测:从外部边界向内填充。此选项仅填充指定的区域,不会影响内部孤岛。

③忽略孤岛检测:忽略所有内部的对象,填充图案时将通过这些对象。

7)绘图次序:为图案填充或填充指定绘图次序。选项包括不更改、后置、前置、置于边界之后和置于边界之前。

(6)“关闭”面板:

关闭“图案填充创建”:退出HATCH并关闭上下文选项卡。也可以按Enter键或Esc键退出HATCH。

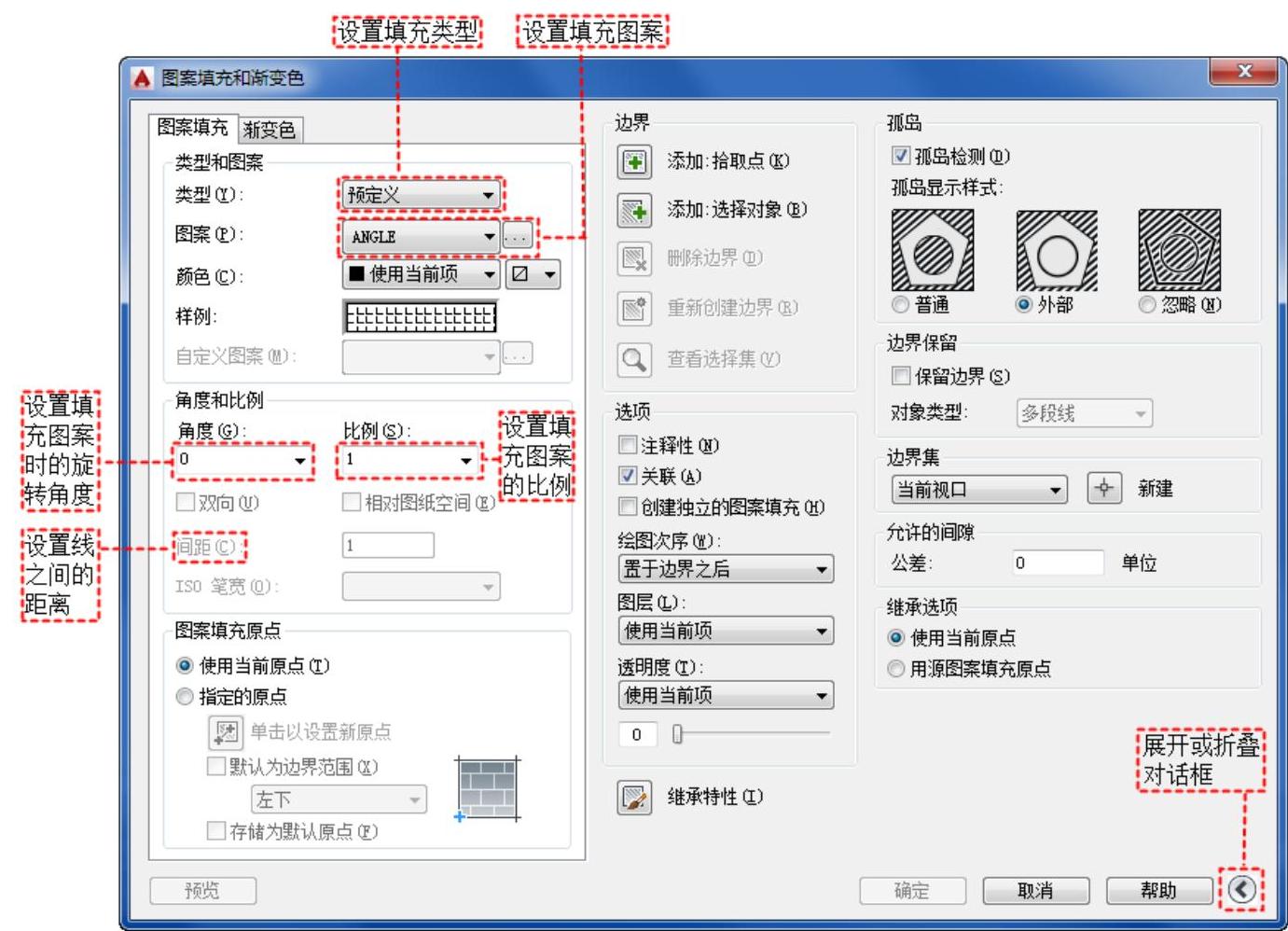

在关闭功能区的操作界面下执行上述命令后,系统弹出如图2-61所示的“图案填充和渐变色”对话框。

“图案填充”选项卡:此选项卡中的各选项用来确定图案及其参数。打开此选项卡后,可以看到图2-61左边的选项。各选项的含义:

(1)类型:此下拉列表框用于确定填充图案的类型及图案。单击右侧的下三角按钮,弹出其下拉列表(如图2-62所示)。其中,“用户定义”选项表示用户要临时定义填充图案,与命令行方式中的“U”选项作用一样;“自定义”选项表示选用ACAD.PAT图案文件或其他图案文件(.pat文件)中的图案填充;“预定义”选项表示用AutoCAD标准图案文件(ACAD.PAT文件)中的图案填充。

(2)图案:此下拉列表框用于确定标准图案文件中的填充图案。在弹出的下拉列表中,用户可从中选取填充图案。选取所需要的填充图案后,在“样例”框内会显示出该图案。只有用户在“类型”下拉列表框中选择了“预定义”,此项才以正常亮度显示,即允许用户从自己定义的图案文件中选取填充图案。

如果选择的图案类型是“预定义”,单击“图案”下拉列表框右边的978-7-111-48872-9-Chapter02-205.jpg按钮,会弹出如图2-63所示的对话框,该对话框中显示了所选类型所具有的图案,用户可从中确定所需要的图案。

(3)样例:此框用来给出一个样本图案。用户可以通过单击该图像的方式迅速查看或选取已有的填充图案(如图2-63所示)。


图2-61 “图案填充和渐变色”对话框


图2-62 填充图案类型


图2-63 图案列表

(4)自定义图案:此下拉列表框用于从用户定义的填充图案中进行选取。只有在“类型”下拉列表框中选用“自定义”选项后,该项才以正常亮度显示,即允许用户从自己定义的图案文件中选取填充图案。

(5)角度:此下拉列表框用于确定填充图案时的旋转角度。每种图案在定义时的旋转角度为零,用户可在“角度”下拉列表框中输入所希望的旋转角度。

(6)比例:此下拉列表框用于确定填充图案的比例值。每种图案在定义时的初始比例为1,用户可以根据需要放大或缩小,方法是在“比例”下拉列表框内输入相应的比例值。

(7)双向:用于确定用户临时定义的填充线是一组平行线,还是相互垂直的两组平行线。只有当在“类型”下拉列表框中选用“用户定义”选项,该项才可以使用。

(8)相对图纸空间:确定是否相对于图纸空间单位确定填充图案的比例值。选择此选项,可以按适合于版面布局的比例显示填充图案。该选项仅仅适用于图形版面编排。

(9)间距:指定线之间的间距,在“间距”文本框内输入值即可。只有当在“类型”下拉列表框中选用“用户定义”选项,该项才可以使用。

(10)ISO笔宽:此下拉列表框告诉用户根据所选择的笔宽确定与ISO有关的图案比例。只有选择了已定义的ISO填充图案后,才可确定它的内容。

(11)图案填充原点:控制填充图案生成的起始位置。某些图案填充(例如砖块图案)需要与图案填充边界上的一点对齐。默认情况下,所有图案填充原点都对应于当前的UCS原点。也可以选择“指定的原点”及下面一级的选项重新指定原点。
