1.执行方式

命令行：ELLIPSE。

菜单：“绘图”→“椭圆”→“圆弧”。

工具栏：“绘图”→“椭圆”按钮或“绘图”→“椭圆弧”按钮。

功能区：单击“默认”选项卡“绘图”面板中的“椭圆”按钮或旁边下拉箭头中的“椭圆弧”按钮。

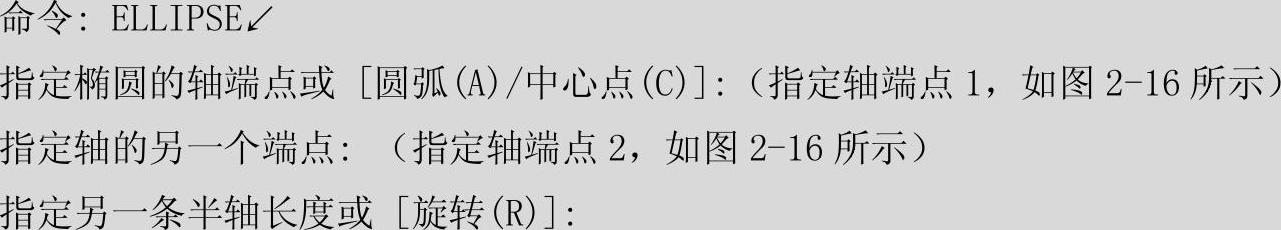

2.操作格式

3.选项说明

（1）指定椭圆的轴端点：根据两个端点定义椭圆的第一条轴。第一条轴的角度确定了整个椭圆的角度。第一条轴既可以定义椭圆的长轴，也可以定义椭圆的短轴。

（2）旋转（R）：通过绕第一条轴旋转圆来创建椭圆。相当于将一个圆绕椭圆轴翻转一个角度后的投影视图，如图2-17所示。

（3）中心点（C）：通过指定的中心点创建椭圆。

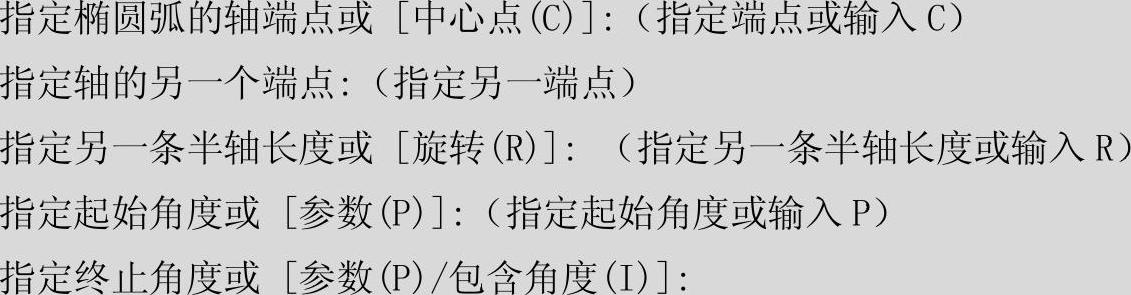

（4）圆弧（A）：用于创建一段椭圆弧。与“绘制”工具栏中的“椭圆弧”按钮功能相同。其中，第一条轴的角度确定了椭圆弧的角度。第一条轴既可以定义椭圆弧长轴，也可以定义椭圆弧短轴。选择该项，系统继续提示，具体如下：

(www.daowen.com)

其中，各选项含义如下：

（1）角度：指定椭圆弧端点的两种方式之一，光标和椭圆中心点连线与水平线的夹角为椭圆端点位置的角度，如图2-18所示。

（2）参数（P）：指定椭圆弧端点的另一种方式，该方式同样是指定椭圆弧端点的角度，但通过以下矢量参数方程式创建椭圆弧：

p（u）=c+acos（u）+bsin（u）

式中，c是椭圆的中心点，a和b分别是椭圆的长轴和短轴，u为光标与椭圆中心点连线的夹角。

（3）包含角度（I）：定义从起始角度开始的包含角度。

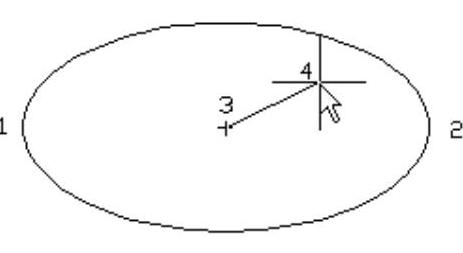

图2-16 椭圆

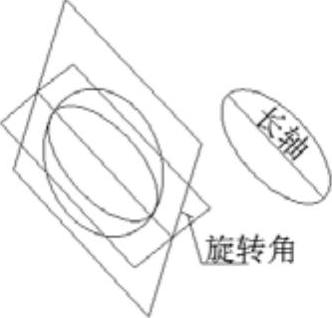

图2-17 旋转

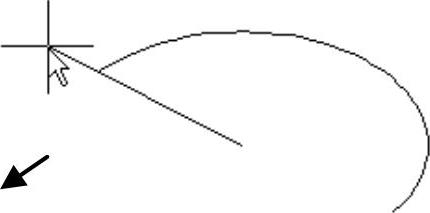

图2-18 椭圆弧
