1.坐标系

AutoCAD采用两种坐标系：世界坐标系（WCS）与用户坐标系。用户刚进入AutoCAD时的坐标系就是世界坐标系，是固定的坐标系。世界坐标系也是坐标系中的基准，绘制图形时多数情况下都是在这个坐标系下进行的。

◆执行方式

命令行：UCS。

菜单：“工具”→“UCS”。

AutoCAD有两种视图显示方式：模型空间和图样空间。模型空间是指单一视图显示法，我们通常使用的都是这种显示方式；图样空间是指在绘图区域创建图形的多视图。用户可以对其中每一个视图进行单独操作。在默认情况下，当前UCS与WCS重合。图1-39a所示为模型空间下的UCS坐标系图标，通常放在绘图区左下角处；如当前UCS和WCS重合，则出现一个W字，如图b所示；也可以指定它放在当前UCS的实际坐标原点位置，此时出现一个十字，如图c所示。图d所示为图样空间下的坐标系图标。

2.数据输入方法

在AutoCAD中，点的坐标可以用直角坐标、极坐标、球面坐标和柱面坐标表示，每一种坐标又分别具有两种坐标输入方式：绝对坐标和相对坐标。其中直角坐标和极坐标最为常用。

（1）直角坐标法：用点的X、Y坐标值表示的坐标。

例如：在命令行中输入点的坐标提示下，输入“15，18”，则表示输入了一个X、Y的坐标值分别为15、18的点，此为绝对坐标输入方式，表示该点的坐标是相对于当前坐标原点的坐标值，如图1-39a所示。如果输入“@10，20”，则为相对坐标输入方式，表示该点的坐标是相对于前一点的坐标值，如图1-39c所示。

图1-39 坐标系图标

（2）极坐标法：用长度和角度表示的坐标，只能用来表示二维点的坐标。

在绝对坐标输入方式下，表示为：“长度＜角度”，如“25＜50”，其中长度表为该点到坐标原点的距离，角度为该点至原点的连线与X轴正向的夹角，如图1-40b所示。

在相对坐标输入方式下，表示为：“@长度＜角度”，如“@25＜45”，其中长度为该点到前一点的距离，角度为该点至前一点的连线与X轴正向的夹角，如图1-40d所示。

(www.daowen.com)

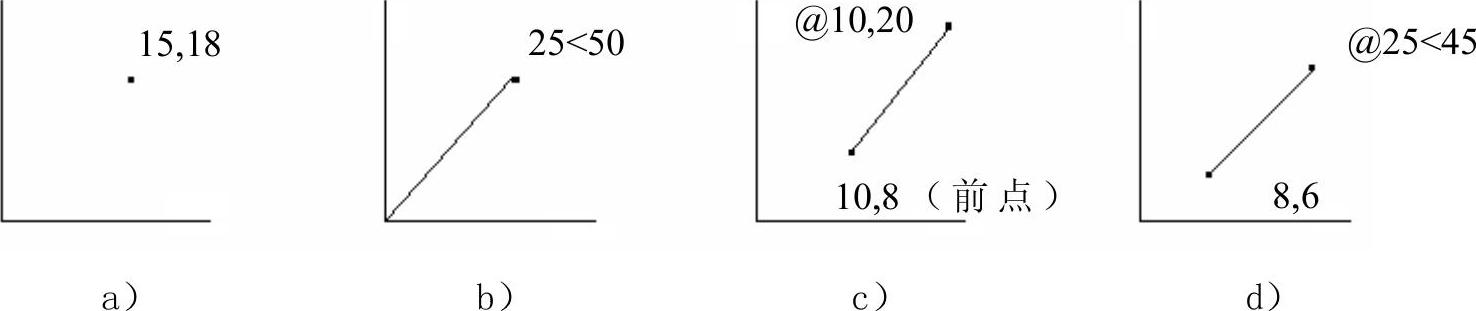

图1-40 数据输入方法

3.动态数据输入

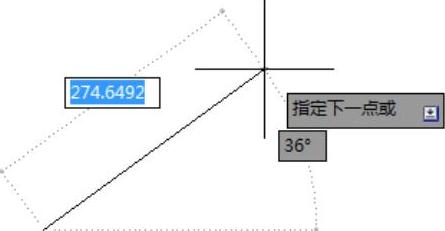

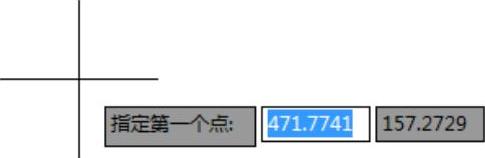

单击状态栏中的“动态输入”按钮，系统打开动态输入功能，可以在屏幕上动态地输入某些参数数据，例如，绘制直线时，在光标附近，会动态地显示“指定第一点”以及后面的坐标框，当前显示的是光标所在位置，可以输入数据，两个数据之间以逗号隔开，如图1-41所示。指定第一点后，系统动态显示直线的角度，同时要求输入线段长度值，如图1-42所示，其输入效果与“@长度＜角度”方式相同。

下面分别讲述一下点与距离值的输入方法。

（1）点的输入：绘图过程中，常需要输入点的位置，AutoCAD提供了如下几种输入点的方式：

1）直接在命令窗口中输入点的坐标：直角坐标有两种输入方式：x，y（点的绝对坐标值，例如：100，50）和@x，y（相对于上一点的相对坐标值，例如：@50，-30）。坐标值均相对于当前的用户坐标系。

图1-41 动态输入坐标值

图1-42 动态输入长度值

极坐标的输入方式为：长度＜角度（其中，长度为点到坐标原点的距离，角度为原点至该点连线与X轴的正向夹角，例如：20＜45）或@长度＜角度（相对于上一点的相对极坐标，例如@50＜-30）。

2）用鼠标等定标设备移动光标单击左键在屏幕上直接取点。

3）用目标捕捉方式捕捉屏幕上已有图形的特殊点（如端点、中点、中心点、插入点、交点、切点、垂足点等，详见第3章）。

4）直接输入距离：先用光标拖拉出橡筋线确定方向，然后输入距离。这样有利于准确控制对象的长度等参数。

（2）距离值的输入：在AutoCAD命令中，有时需要提供高度、宽度、半径、长度等距离值。AutoCAD提供了两种输入距离值的方式：一种是在命令窗口中直接输入数值；另一种是在屏幕上拾取两点，以两点的距离值定出所需数值。
