含Ni低于50%的铜镍合金称为白铜。Cu与Ni无限互溶，各种Cu-Ni合金均为单相组织，不能热处理强化，只能固溶强化和加工硬化。

图8.7和图8.8是Ni含量对合金力学性能和物理性能的影响。由图可见，随着Ni含量的升高，合金的硬度、抗拉强度、热电势和电阻率均增加，合金的伸长率和电阻温度系数下降。

Cu-Ni 二元合金称为简单白铜。简单白铜具有高的抗腐蚀疲劳性，也有高的抗海水冲蚀性和抗有机酸的腐蚀性。另外，它还有优良的冷、热加工性能，广泛用来制造在蒸汽、淡水和海水中工作的精密仪器、仪表零件和冷凝器以及热交换器管等。

在铜镍二元合金的基础上加入其他合金元素的铜基合金，称为特殊白铜。白铜以加入合金元素的种类不同，可分为锰白铜、锌白铜、铝白铜等。

锰白铜具有极高的电阻，非常小的电阻温度系数，被广泛用于制造电阻器、热电偶、热电偶补偿导线以及变阻器、加热器等。

BMn40-1.5 又称“康铜”，BMn43-0.5 又名“考铜”，它们具有良好的耐热性和耐蚀性，与Cu、Fe和Ag等配偶时，有高的热电势，是制造工作温度低于500℃的热电偶和变阻器及加热器的良好材料。(www.daowen.com)

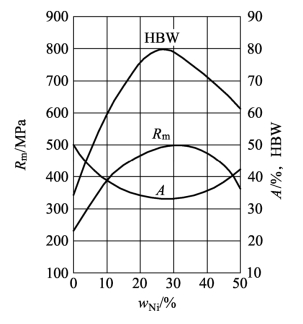

图8.7　镍含量对铜镍合金力学性能的影响

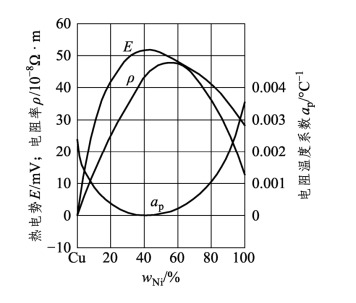

图8.8　镍含量对铜镍合金物理性能的影响

锌有固溶强化作用，并能提高耐蚀性。锌含量为 13%～30%，其中以BZn15-20锌白铜应用最广，呈银白色，有相当好的耐蚀性和力学性能，且密度小，成本低。
