纯铜的强度不高，要满足制作结构件的要求，必须进行合金化，才能得到高强度铜合金。铜的合金化原理类似于Al和Mg，主要是为了实现固溶强化、时效强化及过剩相强化。

用于铜合金固溶强化的元素主要有：Zn、Al、Sn、Mn、Ni等，它们在铜中的溶解度均＞9.4%，有显著固溶强化效果。最大的固溶效果可使铜的bσ由240 MPa上升到650 MPa。

用于时效强化的元素有：Be、Ti、Zr、Cr等，它们的溶解度随温度的降低而剧烈减小，因而具有时效强化效果。

过剩相强化在铜合金中应用也很普遍，如黄铜和青铜中的CuZn相、Cu31Sn3相、Cu9Al4相均有较高的过剩相强化作用。

铜合金按照生产方法可分为压力加工产品和铸造产品两类。按照化学成分，铜合金可以分为黄铜、青铜及白铜三大类。

黄铜是以Zn为主要合金元素的铜合金，按其余合金元素的种类可分为普通黄铜、特殊黄铜。加工普通黄铜的代号用“H”（“黄”字汉语拼音字头）＋铜含量表示；加工特殊黄铜用“H”＋主要添加合金元素符号＋铜含量＋“-”＋添加元素含量表示。如 H62 表示平均Cu含量为62%，Zn为余量的加工黄铜；HMn58-2表示含Cu量为58%，含Mn量为2%，Zn为余量的加工黄铜。常用加工黄铜的牌号、化学成分、力学性能及应用见表8.7。(www.daowen.com)

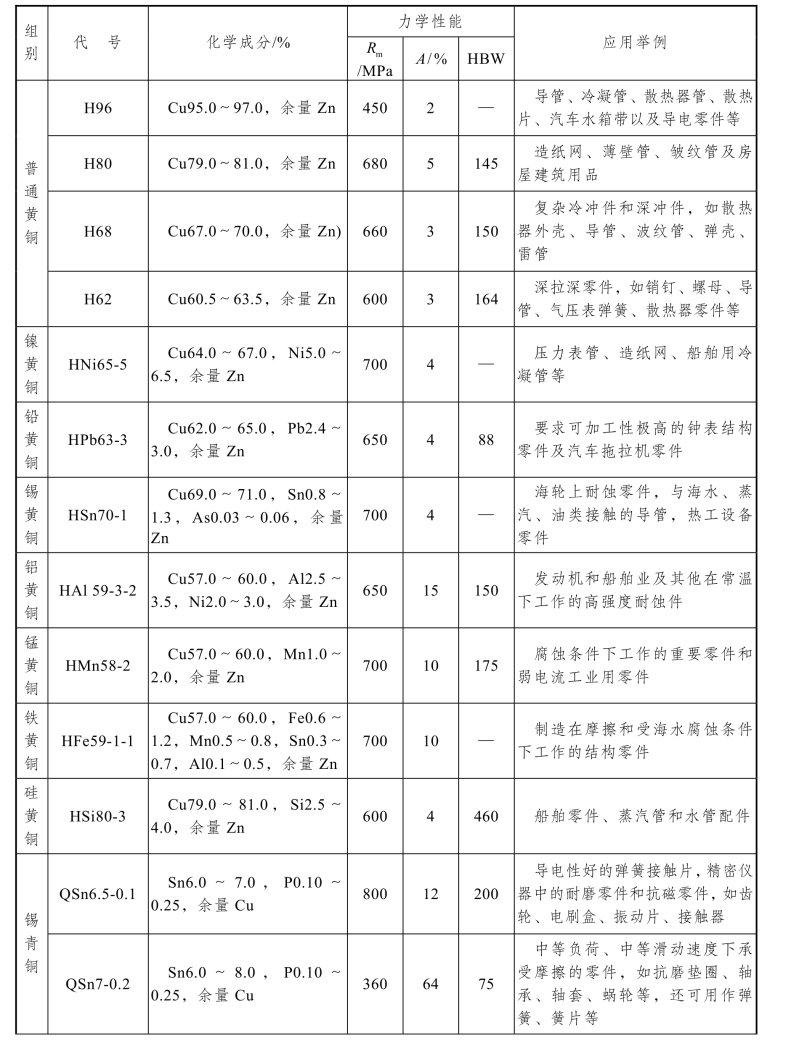

表8.7　常用加工黄铜、青铜及白铜的牌号、成分、力学性能和应用（摘自GB/T 5231—2012等）

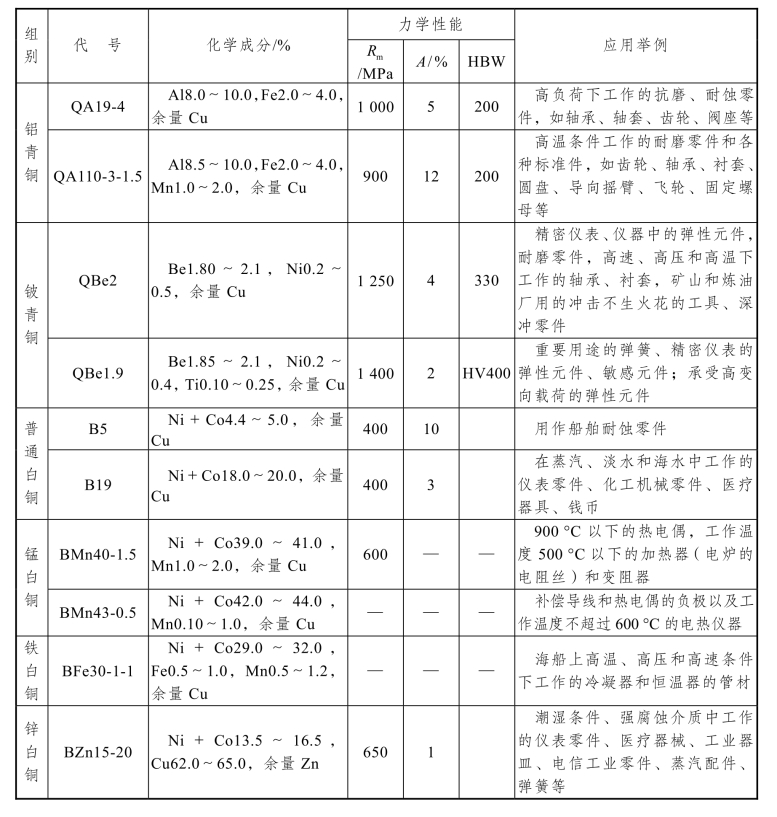

续表

白铜是以Ni为主要合金元素的铜合金，按其余合金元素的种类可分为普通白铜、特殊白铜。加工普通白铜的代号用“B”（“白”字汉语拼音字头）＋镍含量表示；加工特殊白铜用“B”＋主要添加合金元素符号＋Ni 含量＋“-”＋添加元素含量表示。如 B30 表示平均 Ni含量为30%，Cu为余量的加工白铜；BMn40-1.5表示Ni含量为40%，含Mn量为1.5%，Cu为余量的加工白铜。各种加工白铜的牌号、化学成分、力学性能及应用见表8.7。

青铜是除Zn、Ni以外的其他元素为主要合金元素的铜合金。青铜按所含主要合金元素的种类分为锡青铜、铝青铜、铍青铜、硅青铜、锰青铜、锆青铜、铬青铜等。加工青铜的代号用“Q”（“青”字汉语拼音字头）＋主要合金元素符号＋主要合金元素含量＋“-”＋添加元素含量表示。如QSn4-3表示平均Sn含量为4%，Zn含量为3%，余量为Cu的加工锡青铜；QAl9-2表示Al含量为9%，含Mn量为2%，Cu为余量的加工铝青铜；QBe2表示Be含量为2%，余量为Cu的加工铍青铜。各种加工青铜的牌号、化学成分、力学性能及应用见表8.7。
