理论教育 高锰钢的成分、热处理及力学性能分析与用途

高锰钢的成分、热处理及力学性能分析与用途

时间:2023-06-17 理论教育 版权反馈
【摘要】:表6.28常用高锰钢的牌号、化学成分、热处理、力学性能及用途由表6.28可见,高锰钢的成分特点是高锰、高碳。锰是稳定奥氏体的元素,保证完全获得奥氏体组织,在高锰钢中含量高达 11%~14.5%,其作用主要是提高强度、塑性和冲击韧性,但不利于加工硬化,降低了耐磨性。所以高锰钢必须伴随外来压力和冲击作用才能耐磨。

高锰钢的成分、热处理及力学性能分析与用途

铁路道岔、坦克履带、球磨机的衬板等构件的共同特点是工作时其表面受到剧烈冲击、强摩擦、高压力。这类零件制造用钢必须具有表面硬度高而耐磨、心部韧性好和强度高的特点。

通常用高锰钢制造这类零件,常用高锰钢的牌号、成分、热处理及用途见表6.28。

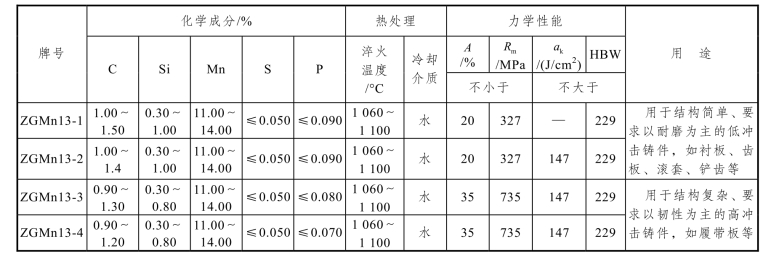

表6.28 常用高锰钢的牌号、化学成分、热处理、力学性能及用途

(www.daowen.com)

由表6.28可见,高锰钢的成分特点是高锰、高碳。碳含量达 0.9%~1.3%,碳在高锰钢中有两个作用:一是促使形成单相奥氏体组织;二是固溶强化,以保证高的力学性能,但不能过高,容易引起韧性下降。锰是稳定奥氏体的元素,保证完全获得奥氏体组织,在高锰钢中含量高达 11%~14.5%,其作用主要是提高强度、塑性和冲击韧性,但不利于加工硬化,降低了耐磨性。硅可改善钢水的流动性,并起固溶强化的作用,含量为0.3%~0.8%。

高锰钢铸态组织是奥氏体为基体,晶内和晶界有大量块状、条状和针状的碳化物,晶界上还有网状碳化物存在,基体上有大量珠光体。其性能是强度低、塑性韧性差,一般不能直接使用。经热处理后可获得单相奥氏体组织。单相奥氏体组织韧性、塑性很好。开始投入使用时硬度很低、耐磨性差,当工作中受到强烈的挤压、撞击、摩擦时,钢件表面迅速产生强烈的加工硬化,同时伴随奥氏体向马氏体的转变以及碳化物沿滑移面析出,从而使钢件表面硬度提高到 50 HRC 以上,获得耐磨层,而心部仍保持原来的组织和高韧性状态。所以高锰钢必须伴随外来压力和冲击作用才能耐磨。

高锰钢不易切削加工,而铸造性能较好,故生产零件一般用铸造方法,而且必须经水韧处理后才能使用。水韧处理是为了改善某些奥氏体的组织以提高韧性,将钢件加热到Acm以上保温一段时间,使铸态组织全部消除,得到化学成分均匀的单相奥氏体组织,然后在水中快速冷却得到奥氏体固溶体组织。例如高锰钢 ZGMn13 的水韧工艺为:加热温度 1 060~1 100 °C,保温1~2 h,在温度低于30 °C的水中淬火。水韧处理后可根据铸件要求和复杂程度进行回火,但回火温度不得高于250 °C。

高锰钢广泛应用于制造既耐磨损又耐冲击的零件,如铁道上的辙岔、辙尖及挖掘机、拖拉机的履带板、主动轮等。由于高锰钢是非磁性的,也用于既耐磨又抗磁化的零件,如吸料器的电磁铁罩。另外,高锰钢在寒冷的条件下仍有良好的力学性能,不会冷脆。

免责声明:以上内容源自网络,版权归原作者所有,如有侵犯您的原创版权请告知,我们将尽快删除相关内容。

我要反馈
