GB/T 699—2015规定，正常含Mn量的优质碳素结构钢以两位数字表示其牌号。这两位数字表示的是钢的平均含碳量，以0.01%为单位，如45钢的含碳量为0.45%。

较高含Mn量的优质碳素结构钢以两位数字＋“Mn”表示其牌号，如65Mn。

优质碳素结构钢的牌号、化学成分见表6.3。高级优质钢在牌号后加“A”（统一数字代号最后一位数字改为“3”）；特级优质钢在牌号后加“E”（统一数字代号最后一位数字改为“6”）。优质钢、高级优质钢、特级优质钢的硫、磷含量不同，见表6.4。

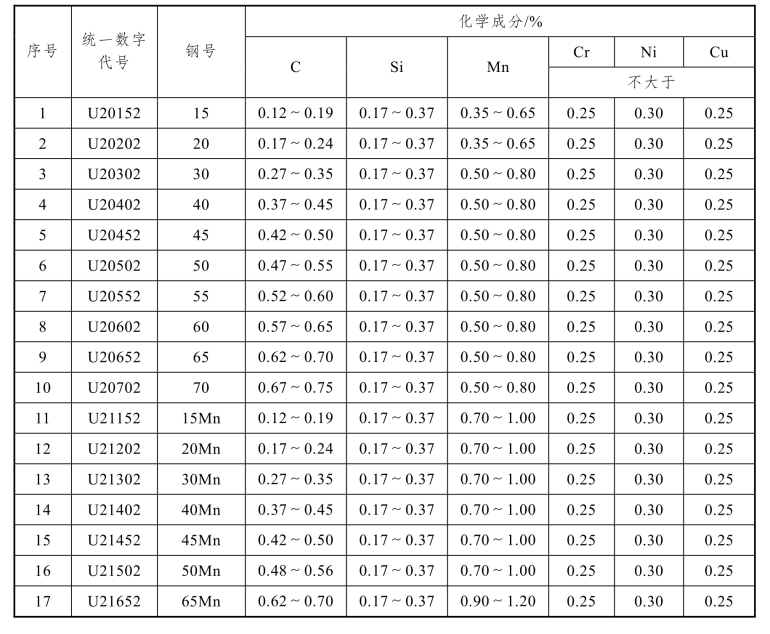

表6.3　常用优质碳素结构钢的化学成分（摘自GB/T 699—2015）

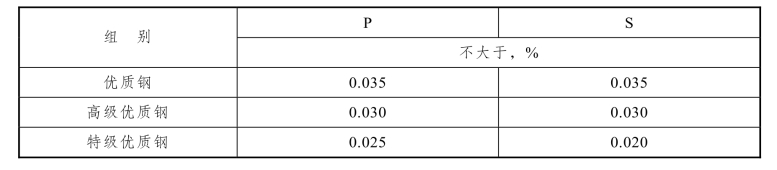

表6.4　优质碳素结构钢的硫、磷含量（摘自GB/T 699—2015）

优质碳素结构钢通常以热轧或热锻状态交货，也可以热处理（退火、正火或高温回火）状态或特殊表面状态交货。(www.daowen.com)

GB/T 699—2015还规定了用热处理（正火）毛坯制成的试样测定的纵向力学性能，见表6.5。

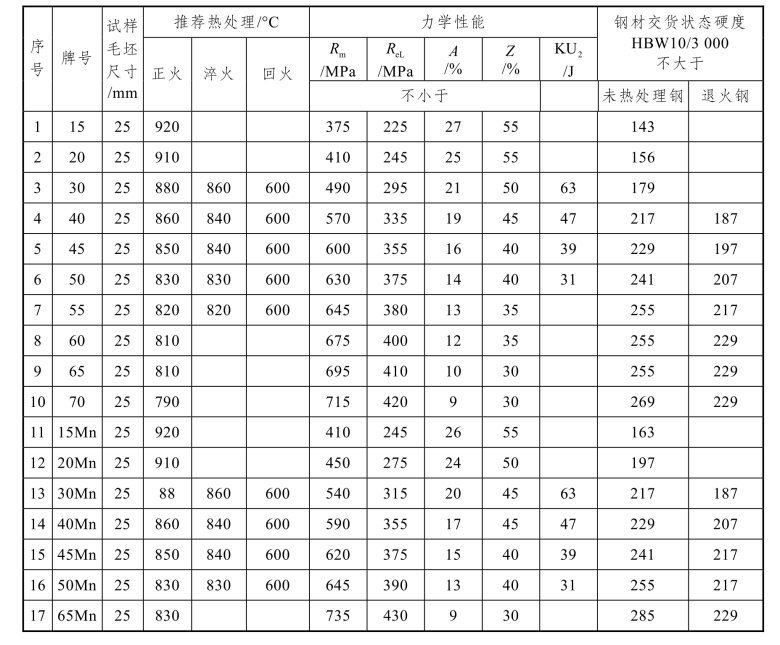

表6.5　优质碳素结构钢的力学性能（摘自GB/T 699—2015）

优质碳素结构钢主要用于较重要的机械零件，如齿轮、轴、连杆、弹簧等。

低碳的08、10钢常用于冷冲压件；15～20钢可用于冲压件、焊接件、容器、渗碳零件。用作渗碳件时，在渗碳后，需进行淬火、低温回火的热处理。此时，其表层组织为高碳回火马氏体、淬火未溶的碳化物、残余奥氏体；心部组织为低碳回火马氏体，未淬透时还有少量屈氏体。

中碳的30～50钢常用于轴类、连杆、螺栓等零件。这类零件需进行淬火、高温回火的调质处理。热处理后的组织为回火索氏体。

中高碳的60～70钢常用于弹簧类等零件。这类零件需进行淬火、中温回火的热处理。热处理后的组织为回火屈氏体。

较高含Mn量的钢用作截面稍大或强度稍高的零件。
