相图与合金在平衡状态下的性能之间有一定的联系。图3.30所示为各类合金相图与合金力学性能及物理性能之间的关系。对于匀晶系合金而言，合金的性能与溶质的溶入量有关，溶质的溶入量越多，晶格畸变越大，合金的强度和硬度越高。若A、B两组元的强度大致相同，则合金的最高强度点应约在溶质浓度50%之处；若B组元的强度明显高于A组元，则其强度的最大值偏向B组元一侧。合金塑性的变化规律与上述规律相反，合金的塑性值随着溶质浓度的增加而降低。

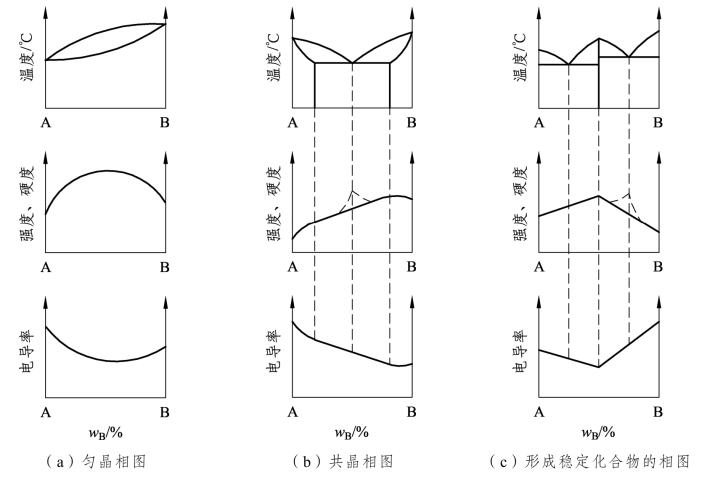

图3.30　合金的使用性能与相图的关系示意图(www.daowen.com)

固溶体的电导率随着溶质的增加而下降。这是由于随着溶质浓度的增加，晶格畸变增大，从而增加了合金中自由电子运动的阻力。同理可以推测，热导率随合金成分的变化规律与电导率相同，而电阻的变化却与之相反。工业上常采用Ni成分为 50%的 Cu-Ni合金作为制造加热元件、测量仪表及可变电阻器的材料。

共晶相图的端部均为固溶体，其成分与性能之间的关系同上。相图的中间部分为两相混合物，在平衡状态下，当两相的大小和分布都比较均匀时，合金的性能大致是两相性能的算术平均值。例如硬度：HB=α%·HBα+β%·HBβ，即合金的力学性能和物理性能与成分之间的关系呈直线变化。

对组织较为敏感的某些性能（如强度、硬度等）与组成相或组织组成物的形态有很大关系。组成相或组织组成物越细密，其强度和硬度将偏离直线而出现峰值，如图3.30（b）、（c）中的虚线所示。具有包晶转变与共析转变的合金系也会形成两相混合物，其组织与性能的关系也具有上述规律；当形成化合物时，则在性能与成分曲线上的化合物成分处出现尖锐的极大值或极小值，如图3.30（c）所示。
