基本参数设置与操作

1.铣削模块的进入和刀具路径的选择

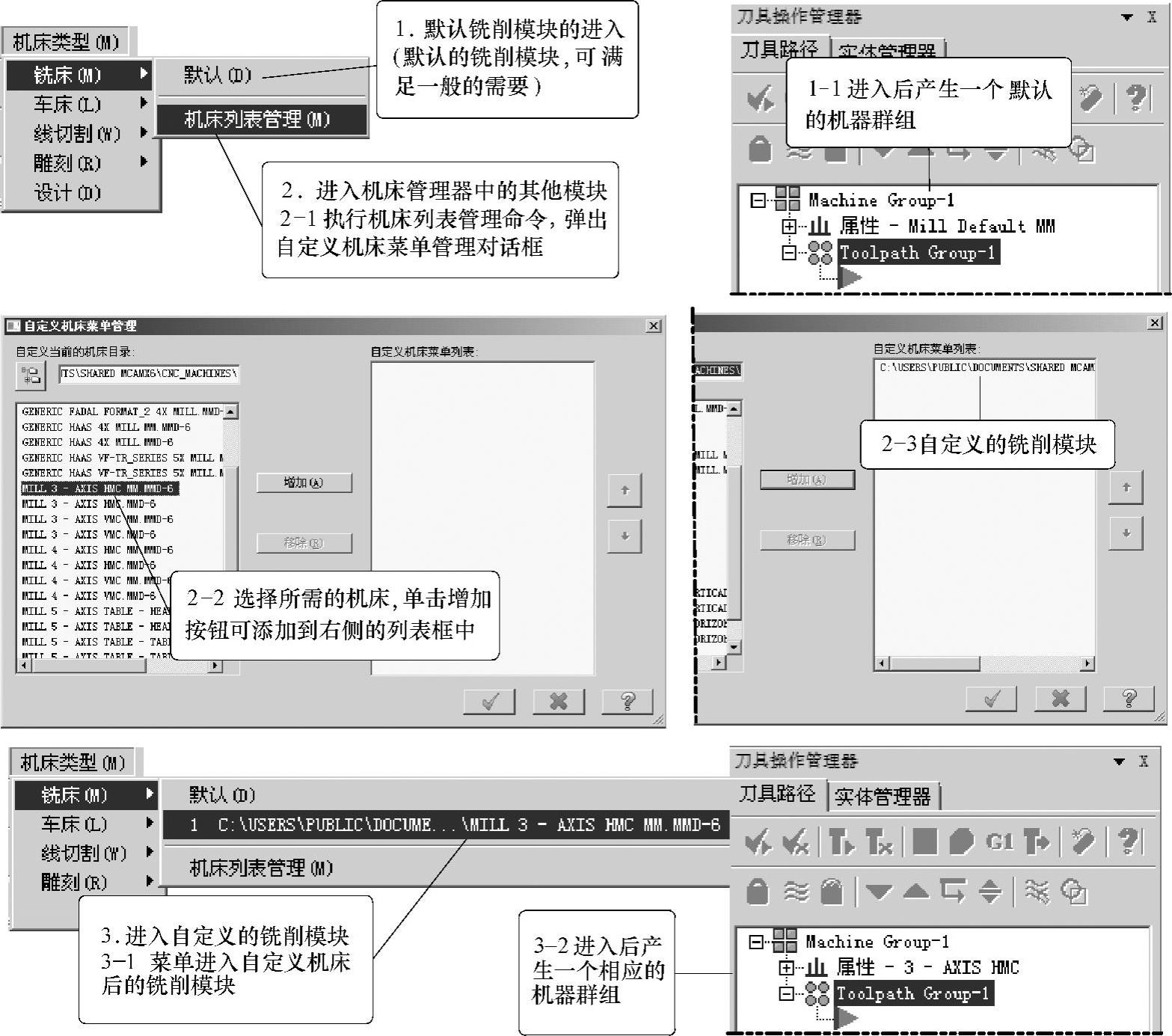

(1)数控铣削模块的进入与设置 如图4-20所示。

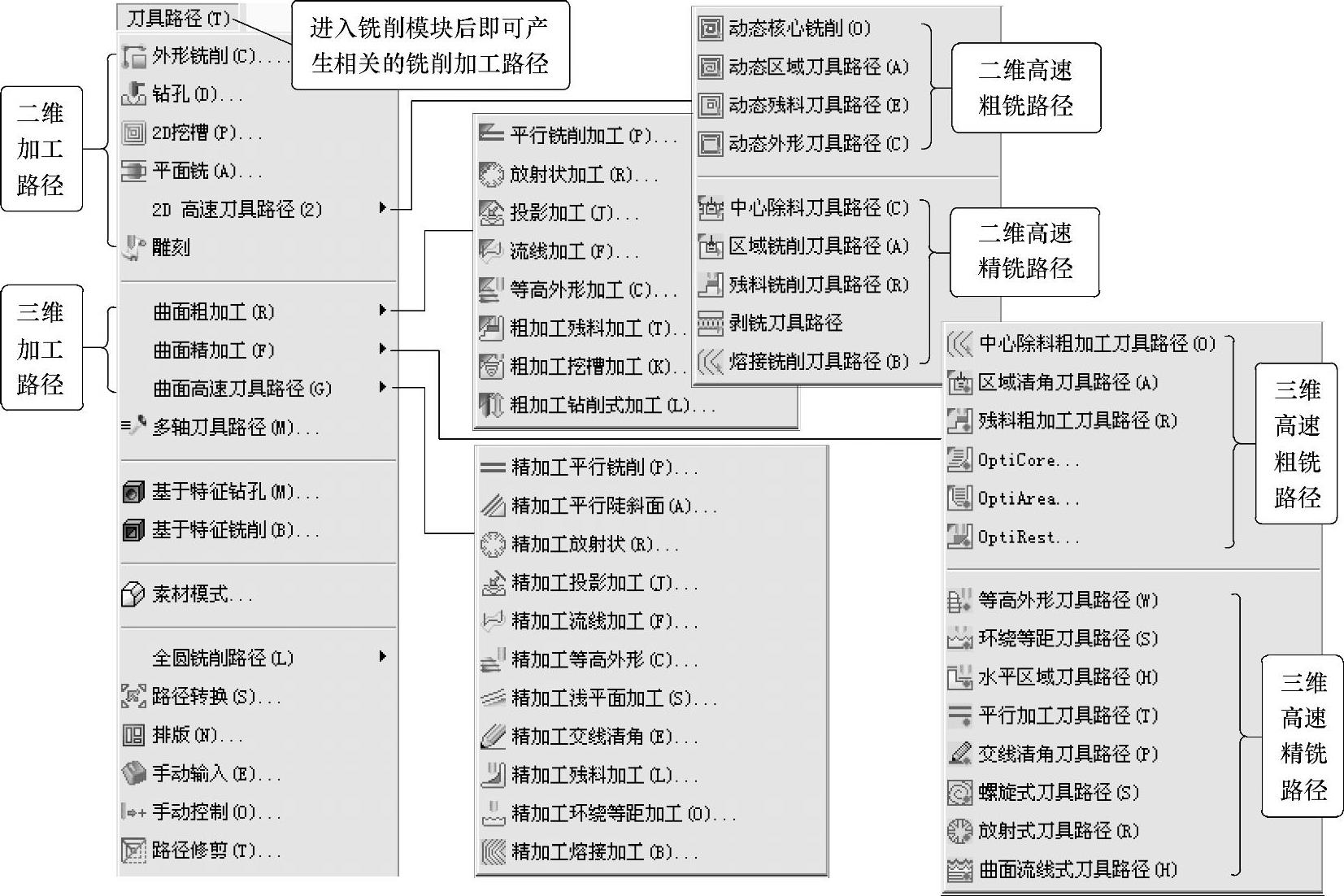

(2)铣削加工的刀具路径 如图4-21所示。

2.构图平面和视图平面

构图平面是用于绘制二维图形的平面,在三维造型时常常用到,其位置由构图深度确定。视图平面为观察图形的平面,在三维造型与铣削加工中经常用到。

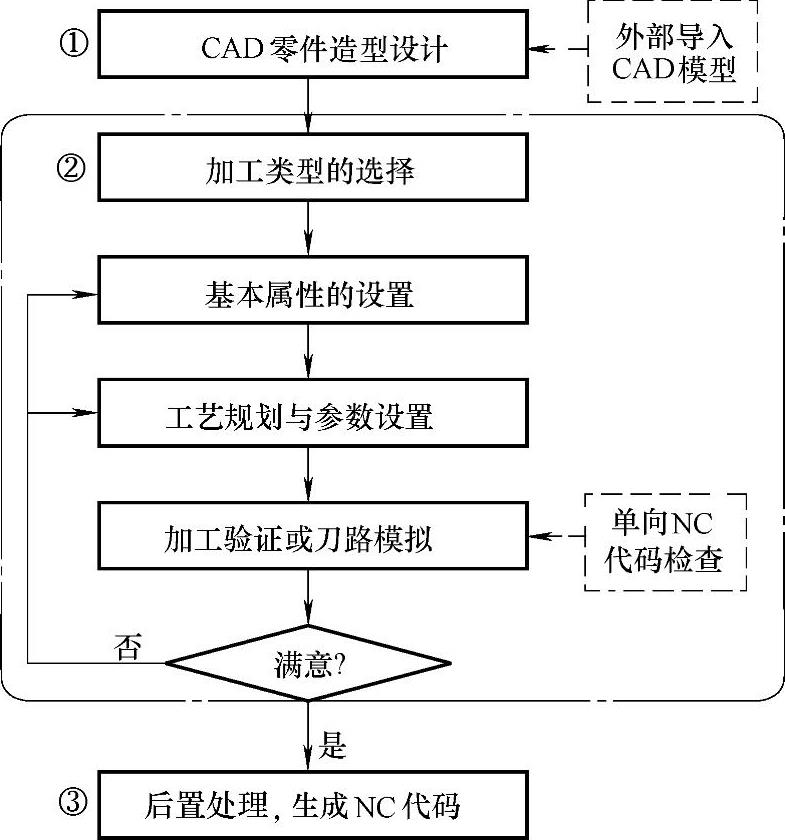

图4-19 Master CAM X6编程流程


图4-20 数控铣削模块的进入与设置


图4-21 铣削加工的刀具路径

3.素材设置

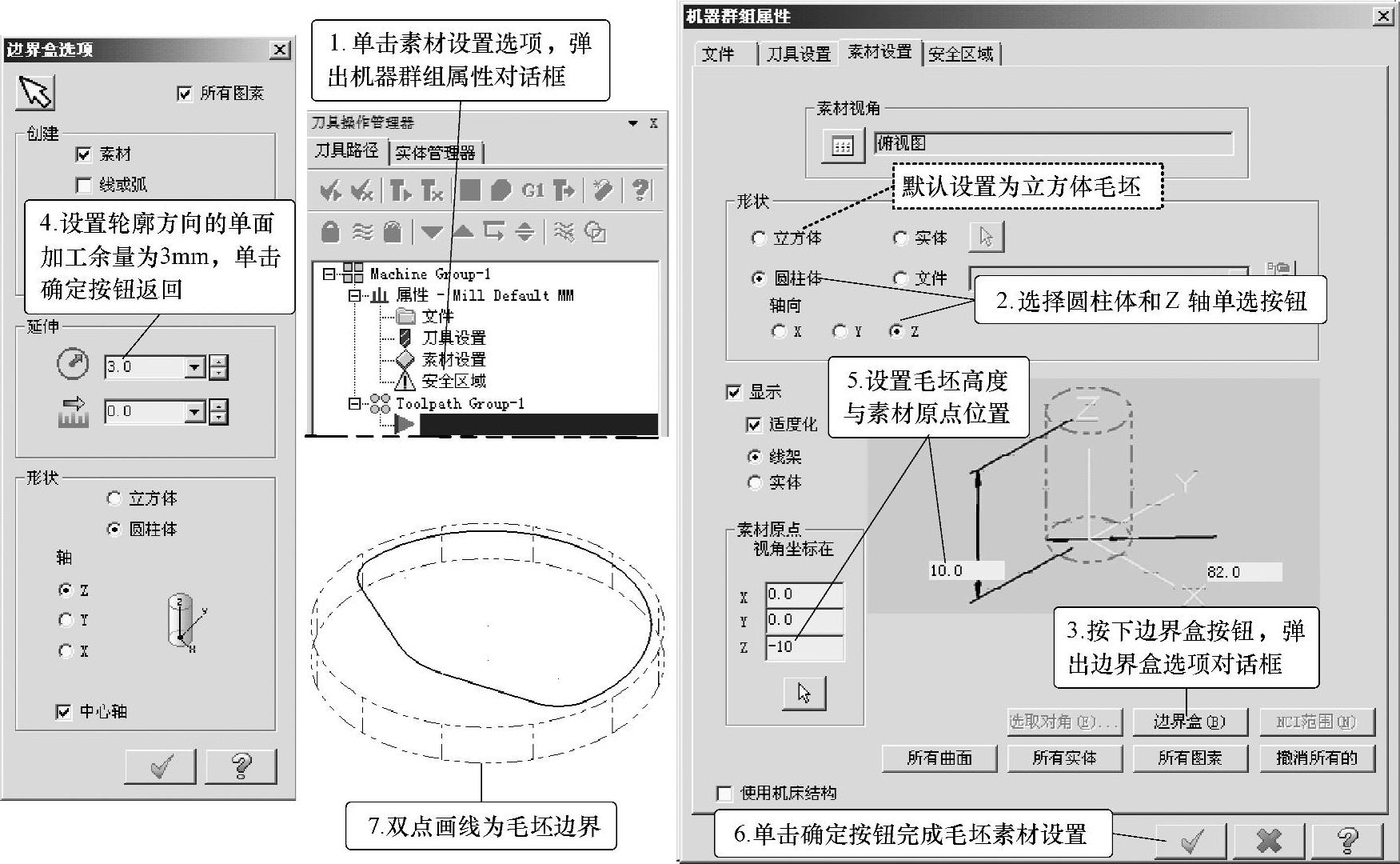

素材设置主要用于设置毛坯形状与边界,素材形状有正方体或圆柱体等。图4-22所示为设置圆柱毛坯的操作图解。立方体的素材设置可参见图4-29a。


图4-22 设置圆柱毛坯的操作图解

4.刀具设置与管理

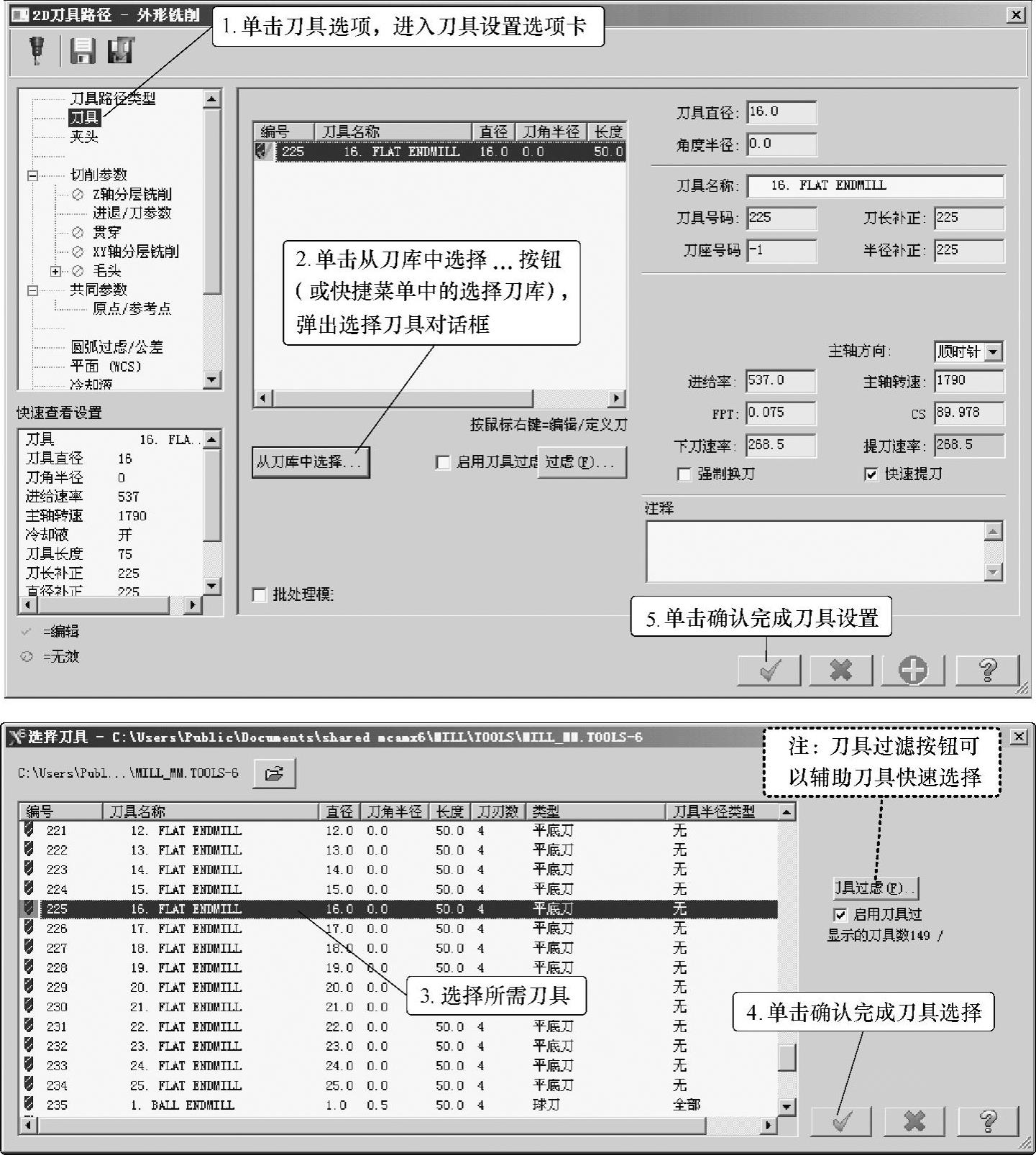

刀具的设置与管理是编程加工必不可少的步骤,其方法较多,包括选择刀库中刀具、创建新刀具、刀具管理选择刀具等。图4-23所示为从刀库中选择刀具的操作图解。(www.daowen.com)


图4-23 从刀库中选择刀具的操作图解

5.参考点的设置

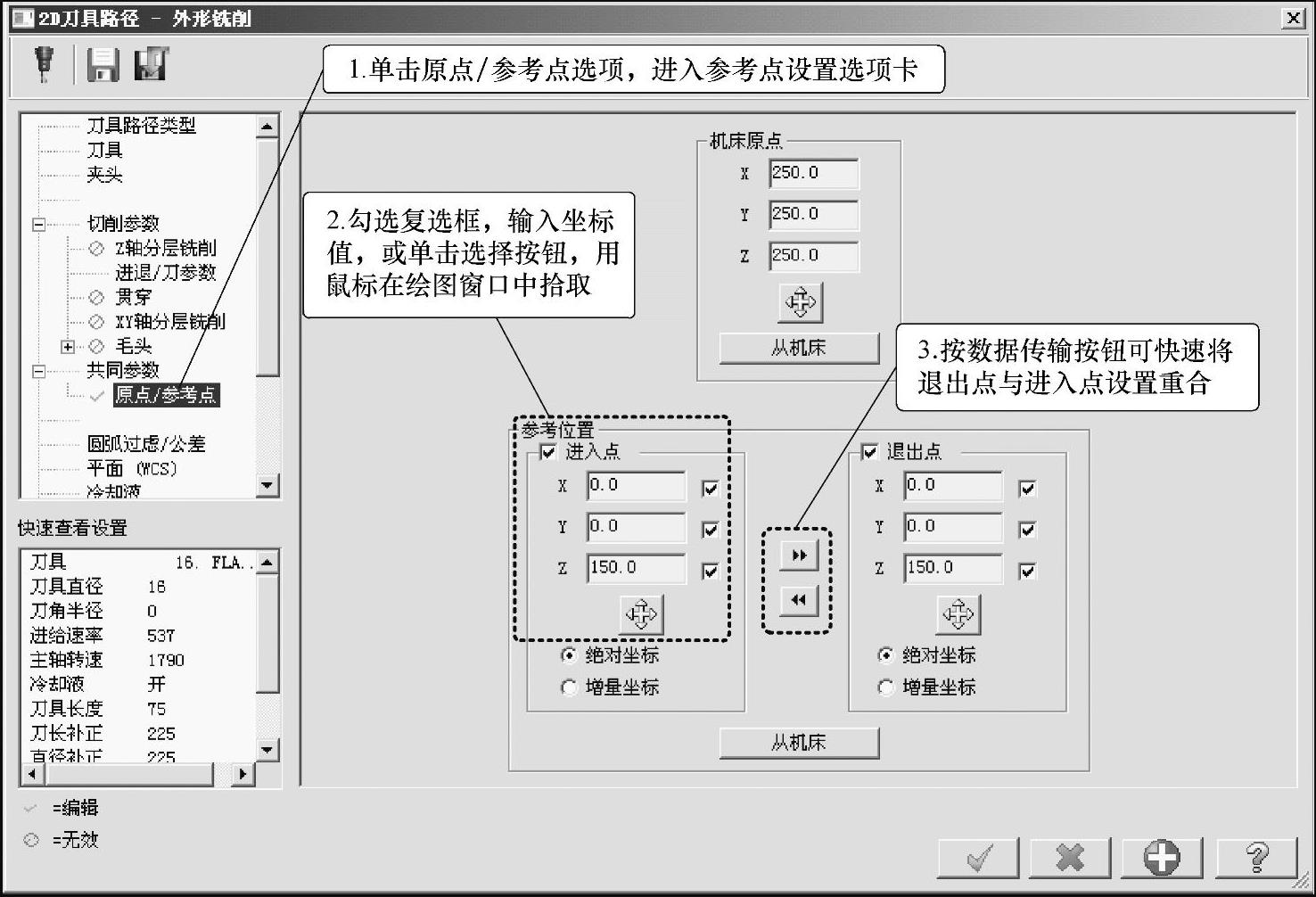

软件中的参考点实际上就是数控程序的起始点与结束点,读者可通过设置及自动生成的NC代码进行理解。图4-24所示为参考点设置操作图解。

6.操作管理器与后置处理

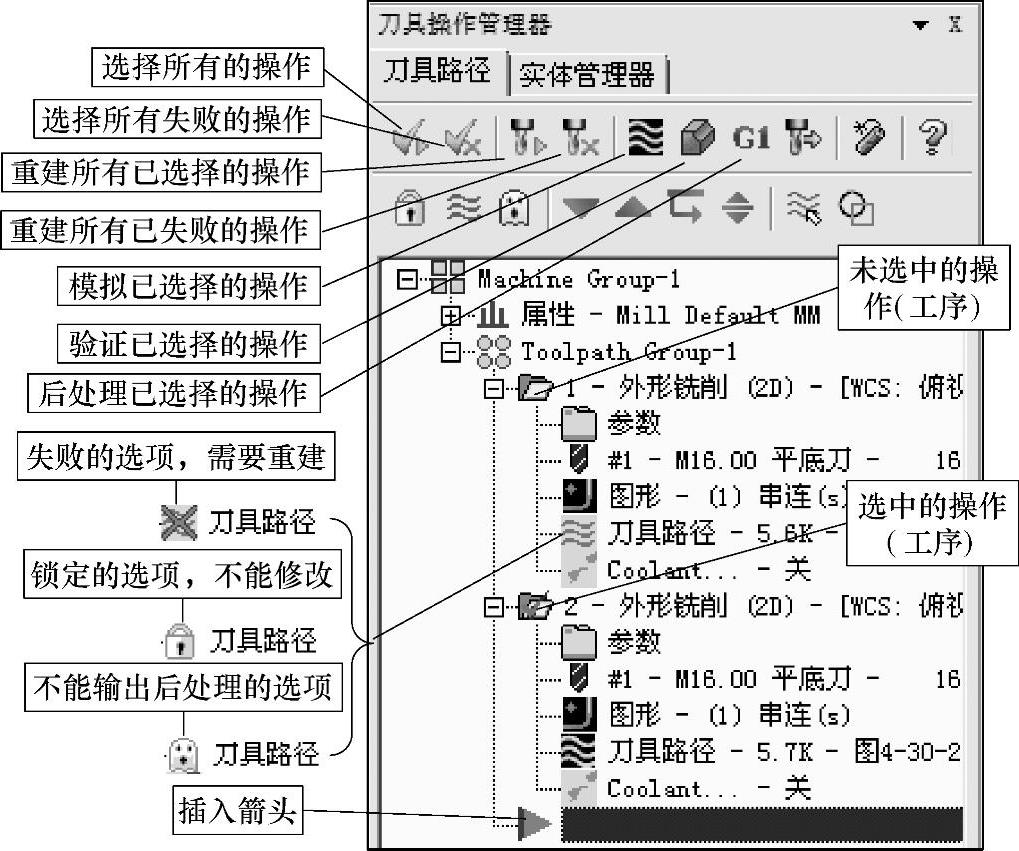

(1)操作管理器的使用(见图4-25) 操作管理器的刀具路径选项卡是编程过程中常用的部分之一。操作管理器内包含一个或一个以上的机床群组,每个机床群组包括一个属性组和若干个加工路径(又称加工工序),各个加工路径前的文件夹符号可以勾选,表示选中,选中后的文件夹可以进行相关的编辑与操作。每个加工路径又包括参数、刀具、图形、刀具路径和更新工件材料五项,若选项符号上出现了“×”符号,表示出错,需要重建更新。操作管理器上部有若干个按钮,鼠标移至按钮上方片刻,会出现按钮功能提示。刀具路径选项卡上的按钮较多(图4-25中仅列举了几个常用的按钮提示),读者要在实践中多尝试、练习和学习,必要时可以单击左上角的帮助按钮978-7-111-42036-1-Chapter04-27.jpg,寻求系统的帮助。

(2)后置处理操作步骤 操作图解可参见图4-30的第13~15步。

1)选中需要后置处理的操作(即加工路径或工序)。


图4-24 参考点设置操作图解


图4-25 刀具操作管理器——刀具路径选项卡

2)单击后处理已选择的操作按钮978-7-111-42036-1-Chapter04-30.jpg,弹出后处理程序对话框,如图4-26所示。

3)单击确定按钮978-7-111-42036-1-Chapter04-31.jpg,弹出另存为对话框。

4)选择加工程序存盘的路径,单击确认按钮978-7-111-42036-1-Chapter04-32.jpg,弹出后处理进程条,显示后处理进程,结束后弹出Master CAM程序编辑器及自动生成的加工程序,并在存盘的路径处生成一个∗.NC的加工程序。
