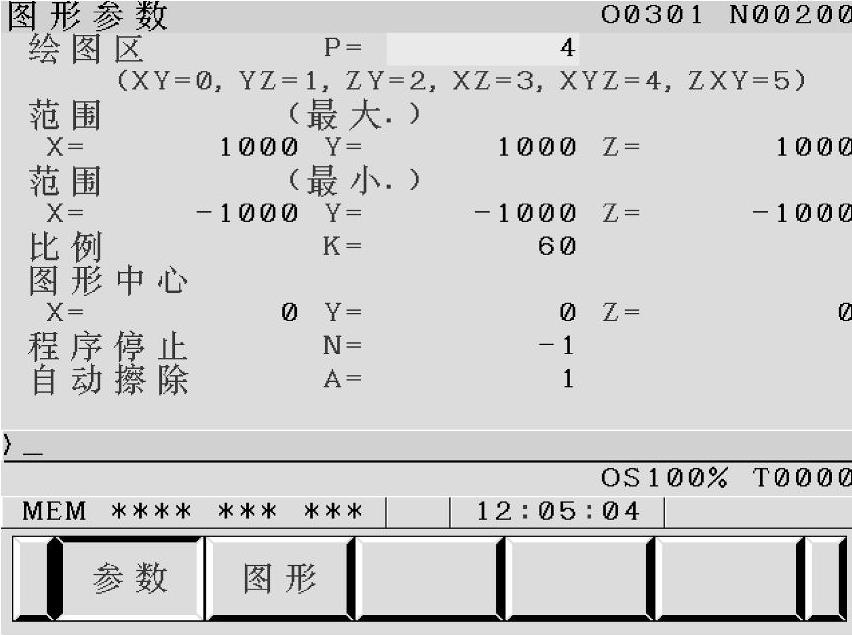

按功能键CSTM/GR，进入绘图参数画面，如图3-105所示（如果不显示该画面，则按下[参数]软键）。

1.图形参数说明

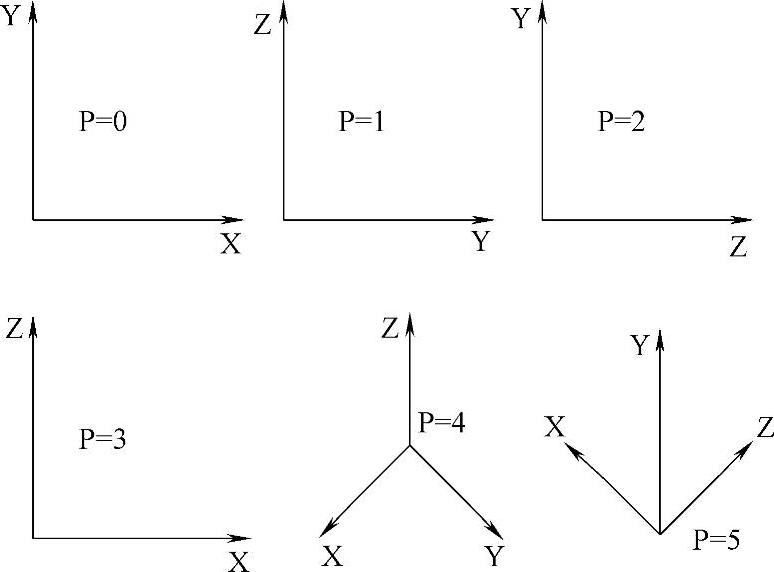

（1）绘图区 用参数P指定绘图平面及坐标显示方式，有P=0～5共六种坐标显示，如图3-106所示。

图3-105 绘图参数画面

图3-106 绘图区坐标系设置

（2）绘图范围 系统提供了两种设定图形范围的方法，即中心点坐标与放大比例设定和程序的最大与最小坐标设定，具体由参数（参数6500#6的NZM）设定。当NZM=1时为中心点坐标与放大比例设定；当NZM=0时为程序的最大与最小坐标设定，这是大部分机床的默认设置。

1）图形中心点坐标和图形放大比例设定绘图范围。中心点一般设定在图形范围的放大中心，即以屏幕中心为中心点放大。放大比例范围为0～10000（单位0.01倍），具体可取图形高度放大比例H或宽度放大比例V中最小者。

图形高度放大比例H=144/程序中横轴方向的长度

图形宽度放大比例V=240/程序中纵轴方向的长度

这种方法设置不当可能造成图形太小或太大而超出屏幕范围，但其可对刀具轨迹的局部进行放大观察。

2）图形范围的最大与最小坐标自动设定绘图范围。图形用三个轴的图形设定范围的最大与最小值的中间值确定图形中心点坐标，图形的放大比例由系统自动确定。这种方法一般不需考虑图形是否设置得过大或过小，是常用的设置方法。(www.daowen.com)

（3）程序停止 用参数N来进行设置，可用于绘制部分程序刀具轨迹，N值设置为最后一个程序段顺序号。这个值是自动取消的，一旦图形执行，就自动设置为-1。

（4）自动擦除 用参数A来进行设置，当A=1时自动擦除以前的图形后执行程序绘图；当A=0时不自动擦除。

注意：所绘制的刀具轨迹中，虚线表示快速移动，细实线表示切削进给。另外，进给速度很高时，可能出现不正确的绘图。

2.图形参数设定示例

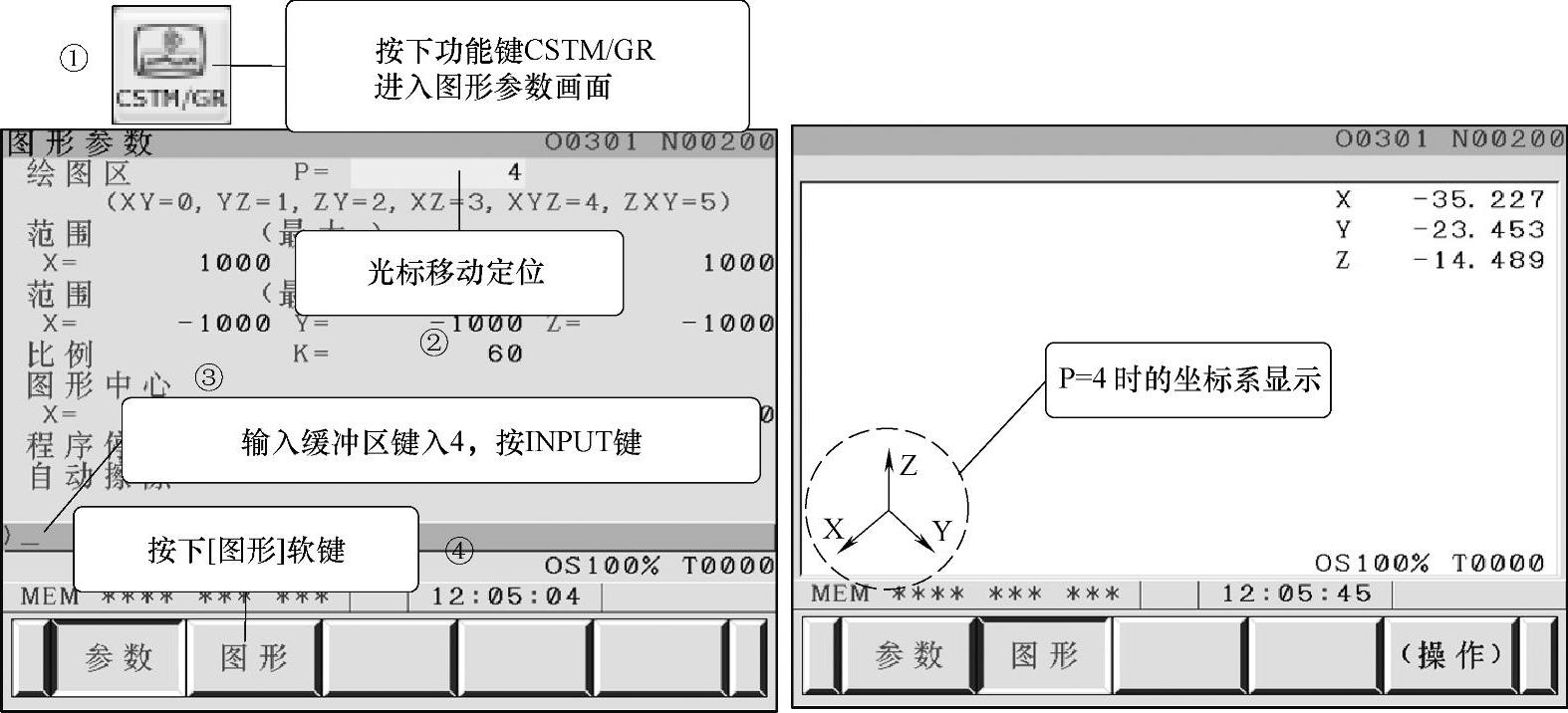

图3-107所示为参数P设置为4的操作图解，其操作步骤如下：

1）按功能键CSTM/GR，进入图形参数画面（若未出现，则按[参数]软键）。

2）移动光标定位至欲设定的参数处。

3）在输入缓冲区键入4，按下INPUT键完成设定。

4）按下[图形]软键，进入图形绘制画面，可以看到P=4设定的坐标系。

图3-107 图形参数设定的操作图解
